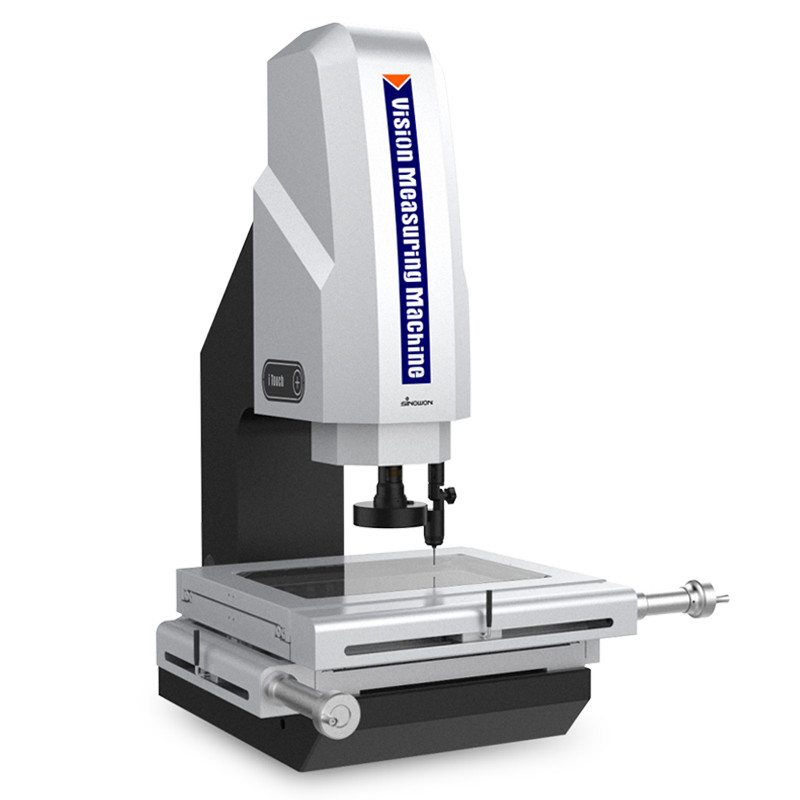

Name: ماشین اندازه گیری دید CNC با دقت بالا
Brand: Hoyamo and Sinowon Inc
SKU: IMS-3020A
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

کد#: 521-120 گرم

میز کار مرمر: (458*358) میلی متر

میز کار شیشه ای: (356*248) میلی متر

سفر محور X/Y: (300*200) میلی متر

Z Axis Travel: سفر موثر 200 میلی متر

X/Y/Z رزولوشن محوری: 0.5 میلی متر

پایه و پایه: گرانیت با دقت بالا

XY aixs Measurement Accuracy: ≤2.5+L/200(um)

دقت اندازه گیری Zais: ≤5+L/200(um)

دقت مجدد: 2 میلی متر

نرم افزار اندازه گیری: iMeasuring

ابعاد (WxDxH): (838*667*1000) میلی متر

وزن خالص: 185 کیلوگرم

برجسته کردن:

ماشین اندازه گیری دید CNC دستی,ماشین اندازه گیری دید CNC با دقت بالا

High Precision CNC Vision Measuring Machine

اطلاعات اولیه

محل منبع: جیانگمن، چین

نام تجاری: SINOWON

گواهی: CE/ROHS

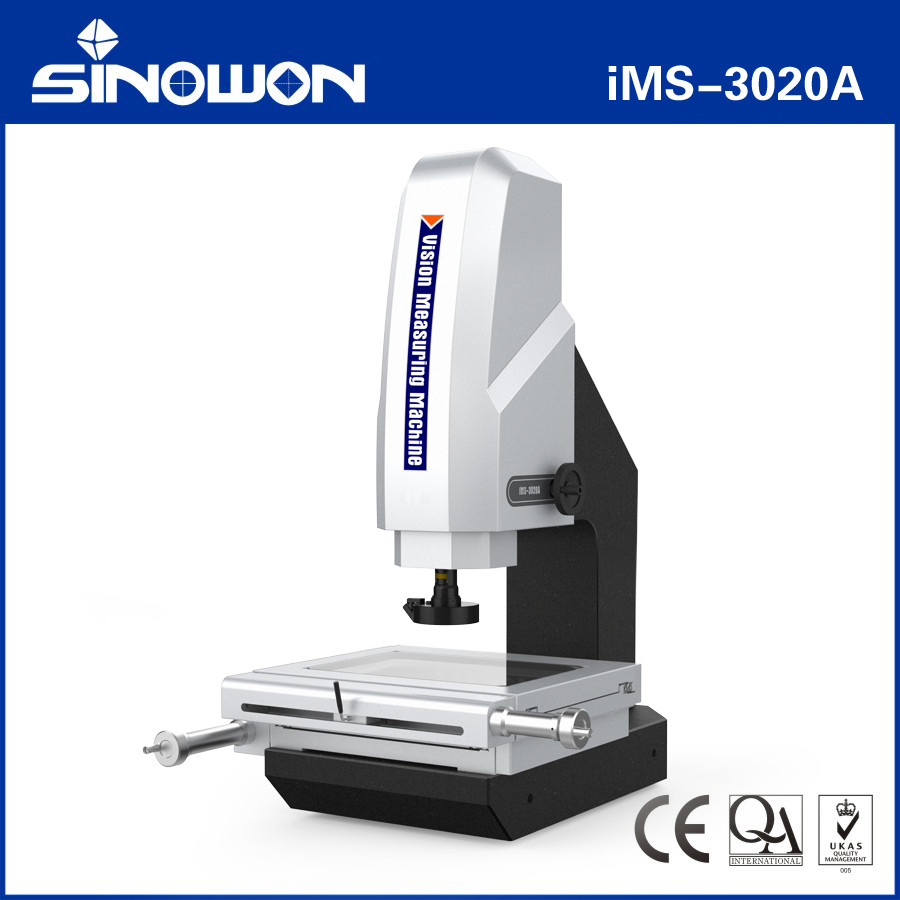

شماره مدل: IMS-3020A

سند: D4 Sinowon iVision Series H...a1.pdf

پرداخت

جزئیات بسته بندی: تخته سه لا

زمان تحویل: 15 روز کاری

قابلیت ارائه: 100 مجموعه/ماه

گالری

ماشین اندازه گیری دید CNC با دقت بالا

توضیحات محصول

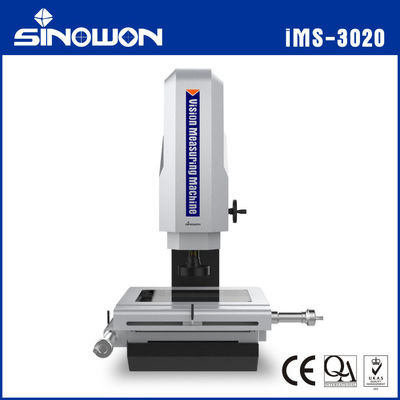

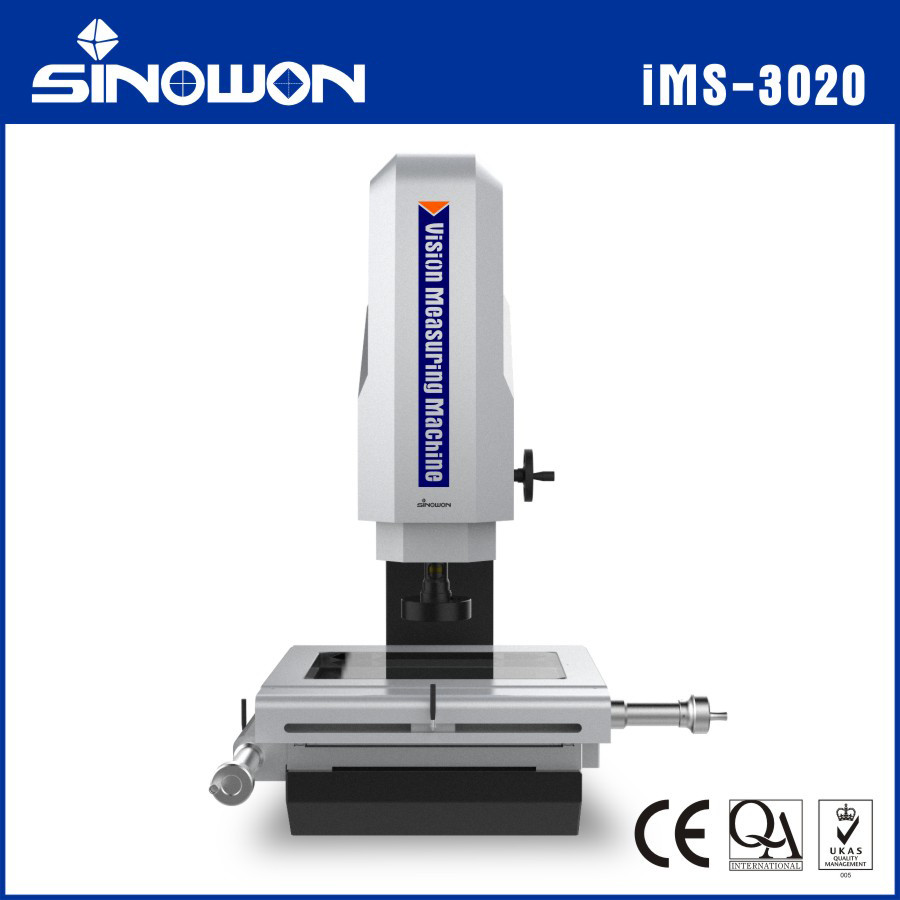

بالاپاصلاحمسالانه Vمندستگاه اندازه گیری sion iVision سری IMS-3020

ماشین اندازه گیری دید CNC با دقت بالا 0

دستگاه اندازه گیری بیناییویژگی محصول:

برای اطمینان از ثبات و دقت دستگاه، پایه و ستون گرانیتی با دقت بالا را اتخاذ کنید.
برای اطمینان از اینکه خطای برگشت میز در 2 میلی متر است، میله صیقلی بدون دندان و دستگاه قفل با حرکت سریع را انتخاب کنید.
خط کش نوری ابزار دقیق و میز کار دقیق را برای اطمینان از دقت دستگاه در محدوده ≤2.5+L/200um اتخاذ کنید.
از لنز زوم با وضوح بالا و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح و بدون اعوجاج استفاده کنید.
با استفاده از روشنایی سرد LED 4 حلقه 8 ناحیه ای سطح کنترل شده و روشنایی موازی LED Contour و همچنین ماژول تنظیم هوشمند نور داخلی، روشنایی ناحیه نور در ناحیه 4 حلقه 8 را می توان آزادانه کنترل کرد. ;
نرم افزار اندازه گیری iMeasuring Vision کنترل کیفیت را به سطح جدیدی بهبود می بخشد.

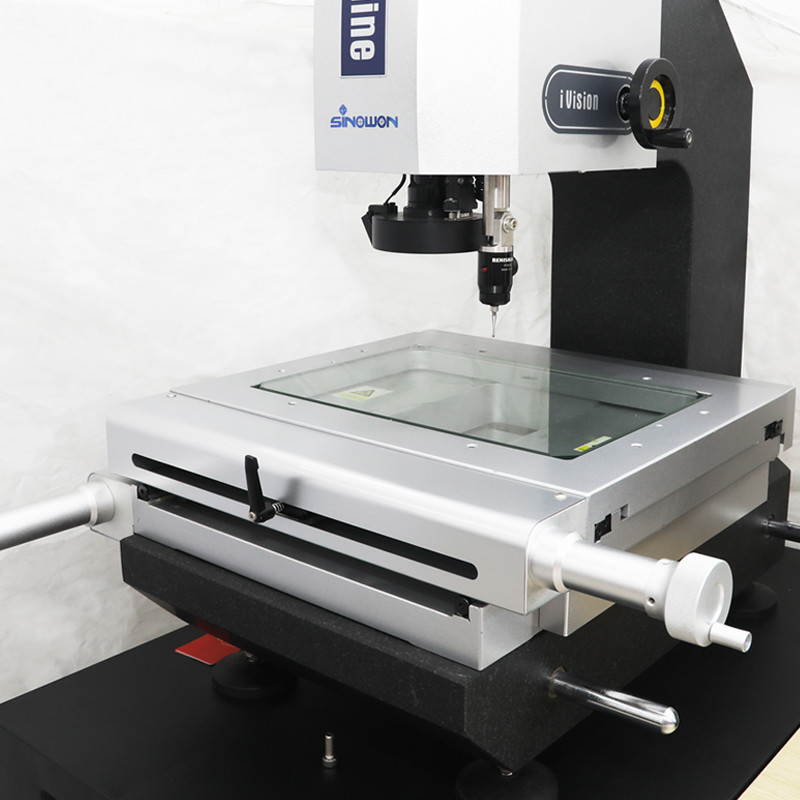

پروب تماس اختیاری و نرم افزار اندازه گیری سه بعدی را می توان برای ارتقای دستگاه به دستگاه اندازه گیری سه بعدی تماسی استفاده کرد.
می توان آن را برای نصب یک ماژول عملکرد فوکوس خودکار برای دستیابی به اندازه گیری نیمه خودکار دقیق ارتقا داد.

دستگاه اندازه گیری بیناییفنی اسخصوصیات:

کالا	دستگاه اندازه گیری چشم انداز دستی با دقت بالا سری iVision
مدل	IMS-2010	IMS-2515	IMS-3020	IMS-4030	IMS-5040
میز کار مرمر	(270*350) میلی متر	(408*308) میلی متر	(458*358) میلی متر	(608*470) میلی متر	(650*580) میلی متر
میز کار شیشه ای	(142*242) میلی متر	(306*198) میلی متر	(356*248) میلی متر	(456*348) میلی متر	(540*440) میلی متر
سفر محور X/Y	(200*100) میلی متر	(250*150) میلی متر	(300*200) میلی متر	(400*300) میلی متر	(500*400) میلی متر
سفر محور Z	راهنمای خطی با دقت بالا، سفر موثر 200 میلی متر
رزولوشن X/Y/Z تقویت می شود	0.5 میلی متر
پایه و پایه	گرانیت با دقت بالا
دقت اندازه گیری*	XY aixs: ≤2.5+L/200(um)؛ Zais: ≤5+L/200(um)
دقت مجدد	2 میلی متر
سیستم روشنایی (تنظیم نرم افزار)	سطح 4 حلقه و 8 منطقه بی نهایت قابل تنظیم روشنایی سرد LED
	کانتور LED روشنایی موازی
	نور کواکسیال اختیاری
دوربین دیجیتال	دوربین دیجیتال 1/2.9/1.6 مگاپیکسلی با وضوح بالا
لنز زوم	لنز زوم بازخورد الکترونیکی 6.5 برابر با وضوح بالا، بزرگنمایی اپتیکال: 0.7X~4.5X. بزرگنمایی ویدئو: 20X~129X
نرم افزار اندازه گیری	iMeasuring
سیستم عامل	پشتیبانی از سیستم عامل WIN 10/11-32/64
زبان	انگلیسی، چینی ساده شده، چینی سنتی، نسخه های زبان های دیگر اختیاری
محیط کار	دما 20℃±2℃، تغییر دما <1℃/Hr. رطوبت 30٪ ~ 80٪ RH؛ لرزش <0.02 گرم، ≤15 هرتز.
منبع تغذیه	AC220V/50Hz؛ 110 ولت / 60 هرتز
ابعاد (WxDxH)	(677552998) میلی متر	(7906171000) میلی متر	(8386671000) میلی متر	(10028171043) میلی متر	(11118671086) میلی متر
ابعاد بسته بندی (WxDxH)	(10307801260) میلی متر	(10307801260) میلی متر	(10307801260) میلی متر	(113010001270) میلی متر	(125010351460) میلی متر
وزن ناخالص/خالص	220/150 کیلوگرم	242/175 کیلوگرم	275/185 کیلوگرم	449/350 کیلوگرم	550/380 کیلوگرم

توجه:

"L" نشان دهنده طول اندازه گیری شده در میلی متر است و دقت مکانیکی محور Z به شدت به دقت تمرکز و سطح قطعه کار بستگی دارد.

بزرگنمایی یک مقدار تقریبی است و ارتباط نزدیکی با اندازه و وضوح نمایشگر دارد.

مشتریان می توانند با توجه به نیاز خود لنز کمکی 0.5X یا 2X را برای دستیابی به بزرگنمایی تصویر اضافه کنند.

iMS-2010/5040 میز کار ساخته شده از سنگ مرمر است، در حالی که iMS-2515/3020/4030 میز کار ساخته شده از فلز است.

توضیحات مدل پیکربندی محصول (مثال با iMS-3020):

پیکربندی سنسور	2.5 بعدی	سه بعدی	2.5 بعدی	سه بعدی
کالا	دستگاه اندازه گیری بینایی 2.5 بعدی	دستگاه اندازه گیری تماس و دید سه بعدی	دستگاه اندازه گیری بینایی نیمه اتوماتیک 2.5 بعدی	دستگاه اندازه گیری تماس و بینایی سه بعدی نیمه اتوماتیک
مدل	iMS-3020A	iMS-3020B	iMS-3020C	iMS-3020D
تایپ کنید	الف	ب	سی	دی
اهمیت	سنسور زوم اپتیکال لنز	سنسور لنز زوم و سنسور پروب تماس بگیرید	حسگر لنز زوم و عملکرد فوکوس خودکار محور Z	سنسور لنز زوم، سنسور پروب تماسی و عملکرد فوکوس خودکار
فوکوس خودکار محور Z	بدون	بدون	با	با
با پروب تماس بگیرید	بدون	با	بدون	با
نرم افزار	iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2

مدل‌ها و مشخصات دستگاه اندازه‌گیری بینایی دستی:

مدل	کد#	مدل	کد#	مدل	کد#	مدل	کد#	مدل	کد#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120 گرم	IMS-4030A	521-120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220 گرم	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320 گرم	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420 گرم	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120 هزار	IMS-6040B	521-220 هزار	IMS-6040C	521-320 هزار	IMS-6040D	521-420 هزار	------	------

جدول راهنمای سفر با ماشین اندازه گیری بینایی دستی:

سفر میلی متر	مدل	X Axis Travel mm	Y Axis Travel mm	Z Axis Standard Travel میلی متر	حداکثر سفر سفارشی محور Z میلی متر
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

سایر مشخصات سفر را می توان با توجه به نیاز مشتری سفارشی کرد.

دستگاه اندازه گیری بینایینقشه های سازه ای:

ماشین اندازه گیری دید CNC با دقت بالا 1

دستگاه اندازه گیری بیناییکاربرد صنعت:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری بینایی و دستگاه اندازه گیری غیر تماسی، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی، با ارتقاء صنعت مدرن صنعتی با دقت بالا و ساخت میکرو، از نوری غیر تماسی استفاده می کند. روش اندازه گیری تصویر برای اندازه گیری سریع و دقیق. اندازه گیری ابعاد هندسی و تلورانس های هندسی اجتناب ناپذیر می شود.

ماشین‌های اندازه‌گیری نوری برای همه زمینه‌های کاربردی به منظور اندازه‌گیری مختصات مناسب هستند و به طور گسترده در ماشین‌آلات، الکترونیک، ابزار، سخت‌افزار، پلاستیک و سایر صنایع استفاده می‌شوند. مانند: قالب، پیچ، فلزات، لوازم جانبی، لاستیک، بردهای PCB، فنرها، سخت افزار، الکترونیک، پلاستیک، هوانوردی، هوافضا و غیره بر کاستی های کولیس سنتی ورنیه، میکرومتر و پروژکتورهای پروفیل مرتفع می شود که در حد بالایی است. - دستگاه اندازه گیری دقیق، با راندمان بالا و قابلیت اطمینان بالا که تصاویر نوری، مکانیکی، الکترونیکی و کامپیوتری را یکپارچه می کند. فن آوری های پردازش

جسم مورد اندازه گیری توسط سیستم بزرگنمایی نوری بزرگ می شود. پس از جمع‌آوری ویژگی‌های تصویر توسط سیستم دوربین CCD و پردازش توسط الگوریتم‌های کامپیوتری و نرم‌افزاری، شکل، اندازه، زاویه و موقعیت قطعات مختلف پیچیده و دقیق به‌طور خودکار قابل تشخیص است. بازرسی میکرو و کنترل کیفیت. داده‌های اندازه‌گیری را می‌توان به AUTOCAD وارد کرد تا به یک نقشه مهندسی کامل تبدیل شود، و اسناد در فرمت‌های DXF، IGS و سایر فرمت‌ها را می‌توان تولید کرد، همچنین می‌توان آن را به نرم‌افزار تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش‌های آماری مختلف وارد کرد.

ماشین اندازه گیری دید CNC با دقت بالا 2

ماشین اندازه گیری دید CNC با دقت بالا 3
