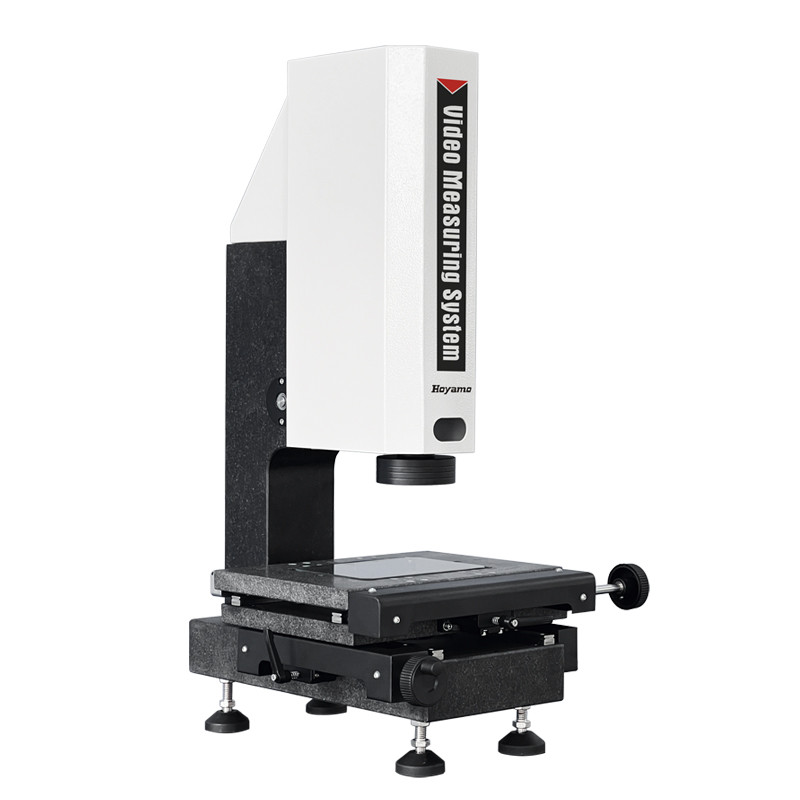

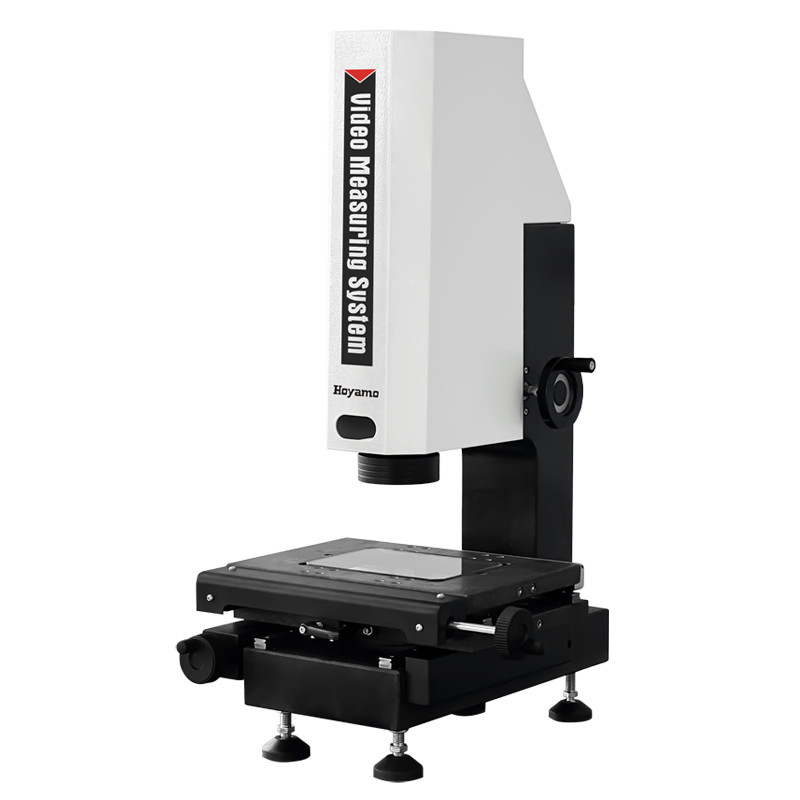

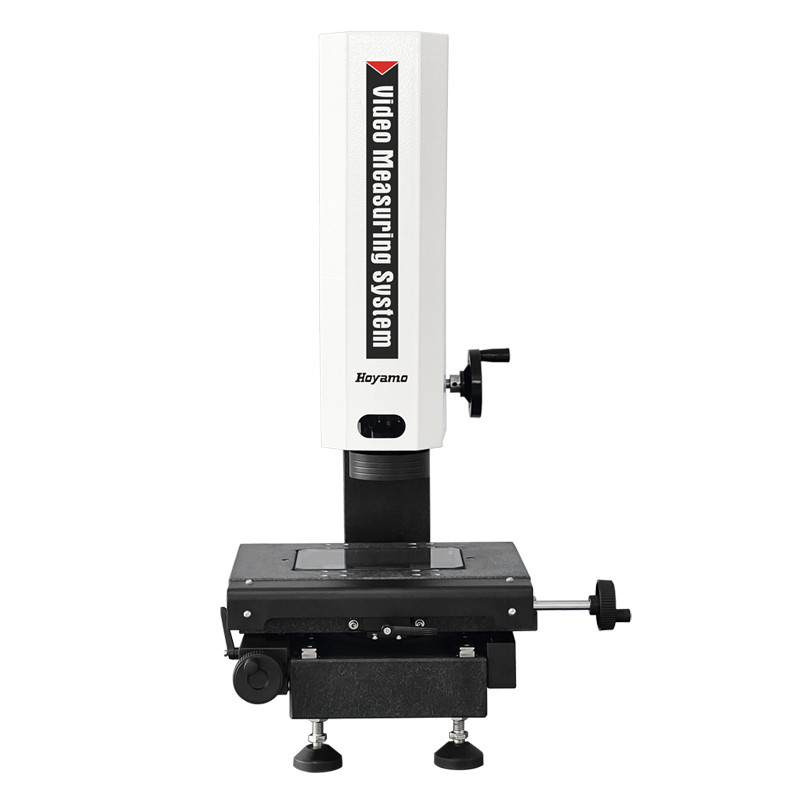

دستگاه اندازه گیری دید دستی قابل حمل

1 مجموعه
MOQ
Can be discussed
قیمت
دستگاه اندازه گیری دید دستی قابل حمل
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 525-020D
میز کار گرانیتی: (310*220) میلی متر
میز کار شیشه ای: (179.5*129.5) میلی متر
سفر محور X/Y: (150*100) میلی متر
سفر محور Z: 100 میلی متر
مقیاس های خطی X/Y: وضوح: 0.5um
دقت اندازه گیری: محور XY: ≤3.0+L/200(um)
دقت تکرار: 2 میلی متر
نرم افزار اندازه گیری: iMeasuring
ابعاد: (462*441*725) میلی متر
وزن ناخالص/خالص: 60/48 کیلوگرم
برجسته کردن:

دستگاه اندازه گیری دید دستی قابل حمل,دستگاه اندازه گیری دید دستی دقیق

,

Precision Manual Vision Measuring Machine
اطلاعات اولیه
محل منبع: جیانگمن، چین
نام تجاری: Hoyamo
گواهی: CE/ ROHS
شماره مدل: VMS-1510
سند: D4 Sinowon VMS Series Manua...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه/ماه
توضیحات محصول

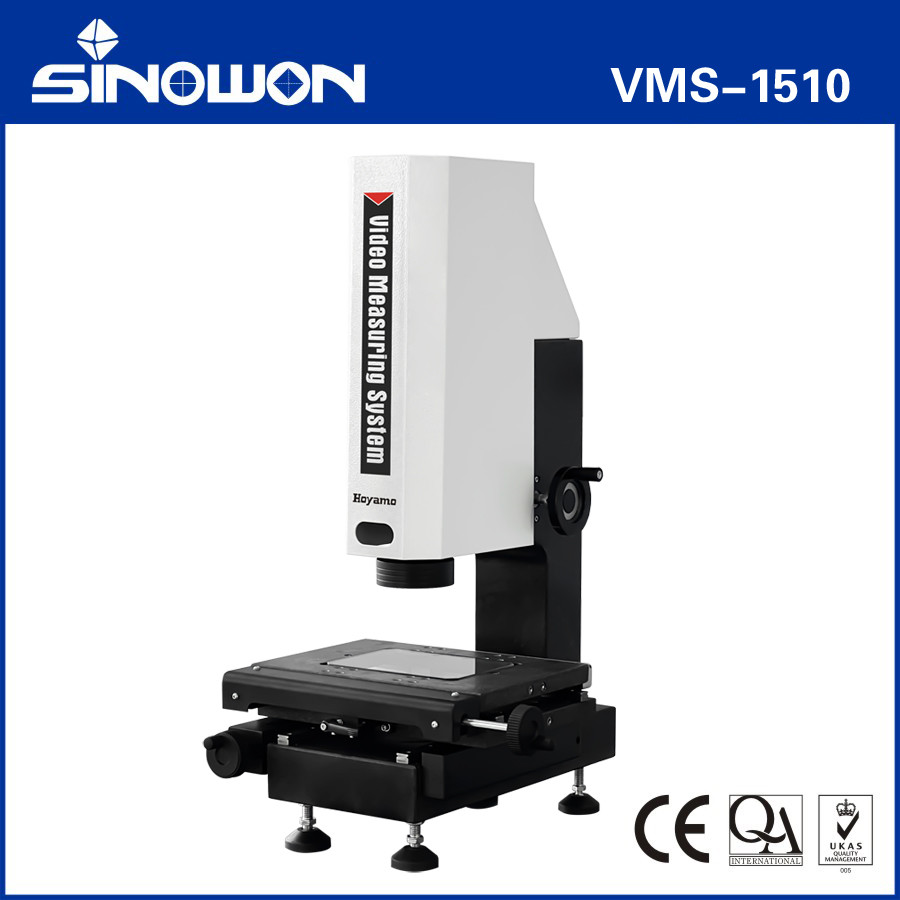

سیستم اندازه گیری ویدئویی VMS-1510

دستگاه اندازه گیری دید دستی قابل حمل 0

مشخصات محصول:

● استفاده از پایه و ستون سنگ گرانیت برای اطمینان از ثبات و دقت ماشین

● استفاده از میله پاک شده بدون دندان و دستگاه قفل سریع برای اطمینان از اینکه خطای بازگشت جدول در عرض 2um است؛

● استفاده از فرمانده نوری ابزار با دقت بالا و میز کار دقیق برای اطمینان از دقت ماشین در محدوده ≤3.0+L / 200um؛

● استفاده از لنز زوم و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح بدون تحریف

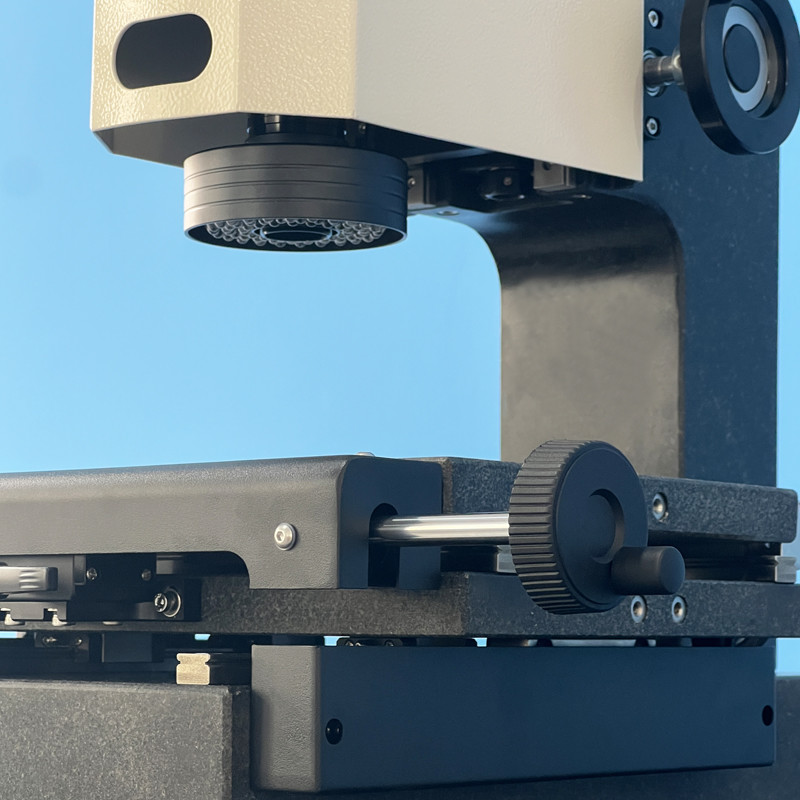

● استفاده از منبع نور سطح سرد LED سه حلقه ای با یک منطقه و منبع نور موازی LED قابل انتقال و همچنین ماژول تنظیم روشنایی هوشمند داخلی ،می تواند به طور آزاد روشنایی نور را در منطقه ی سه حلقه ی واحد کنترل کند.;

● با نرم افزار اندازه گیری iMeasuring Vision که کنترل کیفیت را به سطح جدیدی می رساند.



مشخصات فنی:


کالا سیستم اندازه گیری ویدئویی دستی
مدل VMS-1510
کد# 525-020D
صندلی کاری گرانیت (310*220) میلی متر
میز کار شیشه ای (179.5*129.5) میلی متر
حرکت در محور X/Y (150*100) میلی متر
حرکت محور Z راهنمای خطی با دقت بالا، حرکت موثر 100 میلی متر
مقیاس خطی X/Y قطعنامه:0.5m
پایه و ستون گرانیت با دقت بالا

دقت اندازه گیری*

 محور XY: ≤3.0+L/200 ((um)
دقت تکرار 2m
سیستم روشنایی (بر اساس نرم افزار) چراغ سه حلقه ای LED با یک منطقه
نور موازی LED قابل انتقال
چراغ هم محوری اختیاری
دوربین دوربین دیجیتال با وضوح بالا
لنز زوم 6لنز زوم با وضوح بالا 5X

بزرگنمایی نوری:0.7X~4.5X، بزرگنمایی ویدئو: 26X~172X (21.5' مانیتور)
نرم افزار اندازه گیری اندازه گیری
سیستم عملیاتی پشتیبانی از سیستم عامل Win 10/11-32/64
زبان انگلیسی، چینی ساده، چینی سنتی، نسخه های زبان دیگر اختیاری
شرایط کاری دمای 20°C ± 2°C، تغییر دمای <1°C / HR؛ رطوبت 30٪ ~ 80٪ RH؛ لرزش <0.02g's، 15Hz.
منبع برق AC220V/50Hz؛ 110V/60Hz
ابعاد (WxDxH) (462*441*725) میلی متر
وزن ناخالص 60/48 کیلوگرم



مدل وSمشخص کردنمسالانه Viديوسیستم اندازه گیری:



مدل کد# مدل کد# مدل کد# مدل کد#
VMS-2015 525-020E VMS-2515 525-020F VMS-3020 525-020G VMS-4030 525-020H
VMS-2015A 525-120E VMS-2515A 525-120F VMS-3020A ۵۲۵ تا ۱۲۰G VMS-4030A 525 تا 120H
VMS-2015B 525-220E VMS-2515B 525-220F VMS-3020B 525-220G VMS-4030B 525-220H
VMS-2015C 525-320E VMS-2515C 525-320F VMS-3020C 525-320G VMS-4030C ۵۲۵ تا ۳۲۰H
VMS-2015D 525-420E VMS-2515D 525-420F VMS-3020D 525-420G VMS-4030D 525-420H





فضای اندازه گیری سری VMS اندازه گیری بیناییسیستم:



سفرmm مدل کد# X محور سفر mm حرکت محور Y mm Z محور سفر استاندارد mm محور Z حداکثر سفر سفارشی mm
100x100x100 VMS-1010 525-020C 100 100 100 ------
150x100x100 VMS-1510 525-020D 150 100 100 ------
200x150x200 VMS-2015 525-020E 200 150 200 300
250x150x200 VMS-2515 525-020G 250 150 200 300
300x200x200 VMS-3020 525-020G 300 200 200 400
400x300x200 VMS-4030 525-020H 400 300 200 400
500x400x200 VMS-5040 525-020J 500 400 200 400
600x500x200 VMS-6050 525-020K 600 500 200 400

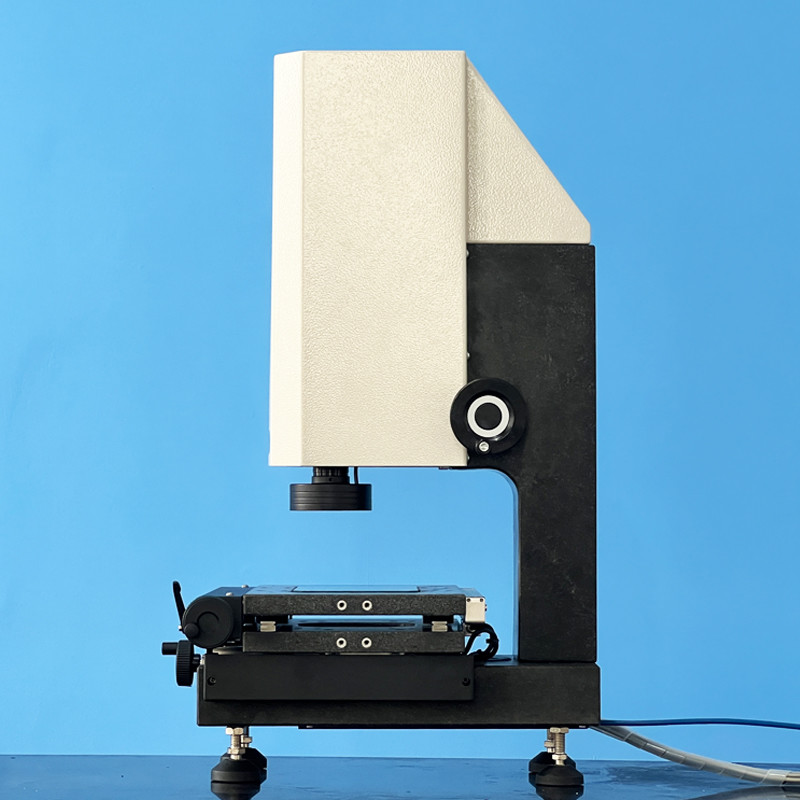

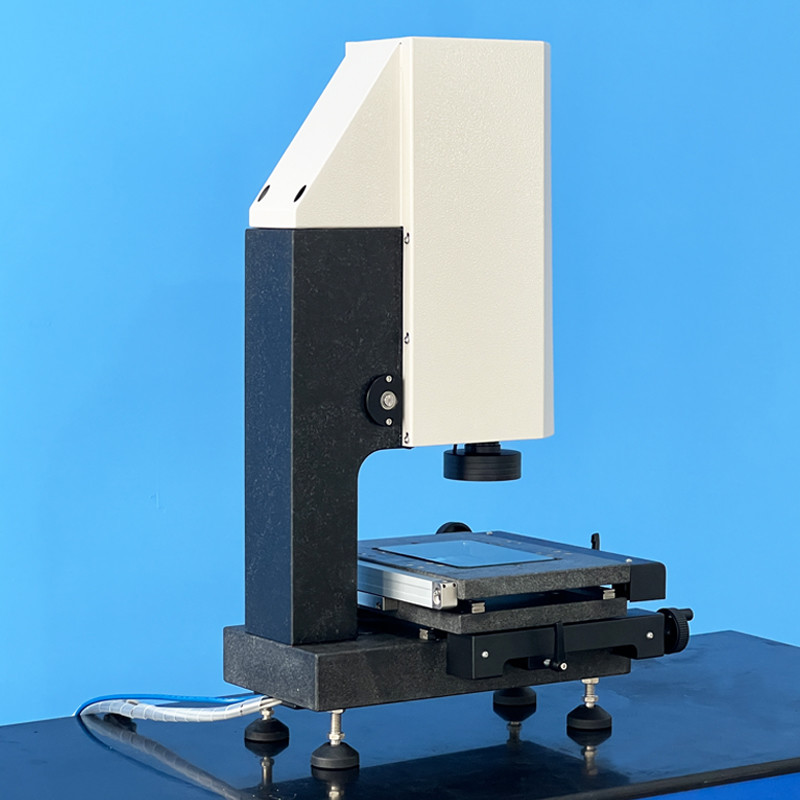

دستگاه اندازه گیری دید دستی قابل حمل 1دستگاه اندازه گیری دید دستی قابل حمل 2دستگاه اندازه گیری دید دستی قابل حمل 3
