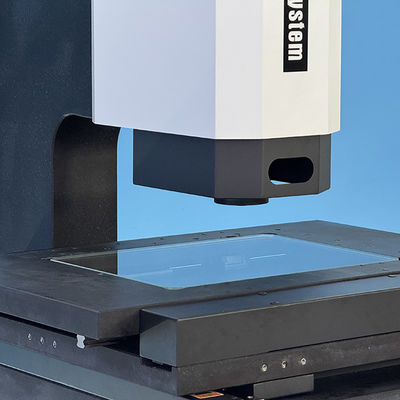

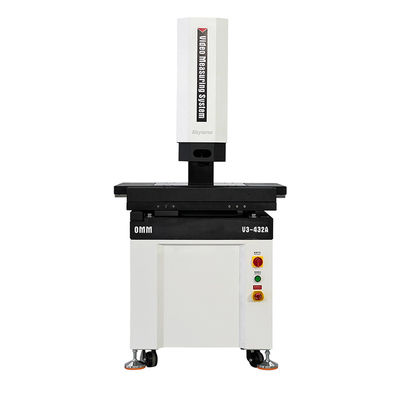

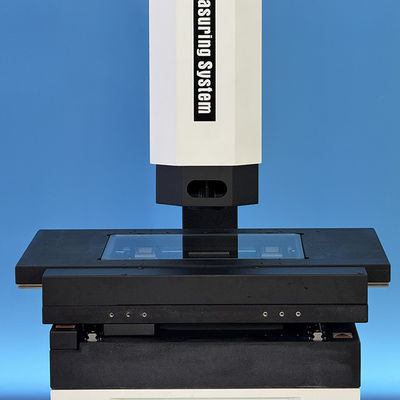

سیستم اندازهگیری ویدیویی خودکار V3سری
ویژگی محصول:
1. کنترل دقیق خودکار CNC 3 محوره XYZ، موقعیت‌یابی دقیق;
2. پایه و ستون گرانیتی اتخاذ شده است، پایداری خوب;
3. ریل راهنمای خطی دقیق، پیچ توپی و سروو موتور دقت و پایداری سیستم حرکتی را تضمین می کند;
4. وضوح 0.5 میکرومتر و خط‌کش گریتینگ با دقت بالا، پایداری و قابلیت اطمینان دقت اندازهگیری سیستم را تضمین می‌کند;
5. دوربین دیجیتال با وضوح بالا برای پاسخگویی به نیازهای مشاهده واضح و اندازهگیری دقیق;
6. لنز زوم اپتیکال با وضوح بالا 6.5X Zoom745، زوم دقیق، تصحیح پیکسل یک‌باره;

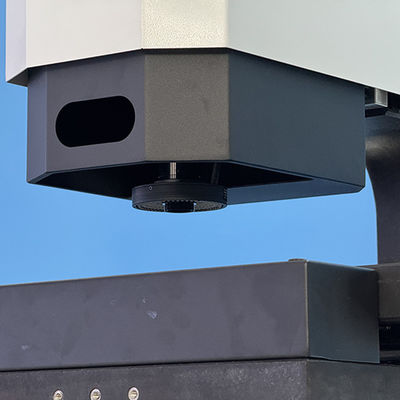

7. منبع نور سطح LED 5 حلقه‌ای، 8 منطقه‌ای و 40 کاناله با کنترل برنامه و سیستم منبع نور کانتور LED موازی، به‌طور هوشمندانه سطح روشنایی 256 سطحی را درک می‌کند;
8. نرم‌افزار اندازهگیری تصویر خودکار قدرتمند و آسان برای کار است.
مشخصات:
| کالا |
سیستم اندازهگیری ویدیویی خودکار V3سری |
| مدل |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| حرکت محور X/Y (میلی‌متر) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y(um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy(um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z تک نقطه‌ای
دقت (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| حرکت محور Z (میلی‌متر) |
200 (ارتفاع‌دهی اختیاری تا 300 میلی‌متر/400 میلی‌متر) |
| وضوح مقیاس‌ها |
خط‌کش گریتینگ شیشه‌ای با دقت بالا با وضوح 0.5um. |
| جنس میز کار |
گرانیت |
| حالت هدایت |
ریل راهنمای خطی با دقت کلاس P |
| نوع درایو |
سروو موتور AC/سروو موتور DC + پیچ سرب رولینگ |
| حالت عملیات |
دسته کنترل از راه دور، عملکرد ماوس، تشخیص خودکار برنامه‌نویسی |
|
روشنایی
سیستم
|
کانتور |
روشنایی کانتور موازی LED |
| سطح |
0~255 قابل تنظیم پیوسته روشنایی سطح LED 8 قسمتی |
| هم‌محور |
نور LED نقطه‌ای با روشنایی بالا اختیاری |
| سیستم ویدئویی |
دوربین دیجیتال با وضوح بالا 1/3" |
| لنز زوم دستی Zoom745 با بزرگنمایی اپتیکال 0.7X~4.5X و بزرگنمایی ویدئویی 28X~180X. |
| نرم‌افزار اندازهگیری |
Vismeasoft |
| سیستم عامل |
پشتیبانی از سیستم عامل 32/64 بیتی WIN10/11. |
| زبان |
انگلیسی، چینی ساده شده، چینی سنتی، نسخه‌های زبان دیگر را می‌توان اضافه کرد. |
| محیط کار |
دما 20 درجه سانتی‌گراد 2 درجه سانتی‌گراد است و تغییر دما کمتر از 1 درجه سانتی‌گراد در ساعت است. رطوبت 30% ~ 80% RH; لرزش< 0.02g's, ≤15Hz. |
| منبع تغذیه |
220V/50Hz/10A |
| تحمل دستگاه |
0~30 کیلوگرم (ظرفیت تحمل نهایی: 50 کیلوگرم) |
| ابعاد (WxDxH)mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| وزن خالص (کیلوگرم) |
396 |
466 |
560 |
796 |
| پیکربندی اختیاری |
لنز بازخورد الکترونیکی، لنز زوم برقی، پروب تماسی، طیف نقطه نور سفید، دوربین سه بعدی، کنترل از راه دور بلوتوث بی‌سیم. |
یادداشت‌ها:
L نشان‌دهنده طول اندازهگیری، بر حسب میلی‌متر است و دقت اندازهگیری فوکوس اپتیکال محور Z همبستگی زیادی با زبری سطح قطعه کار دارد. هرچه مقدار Rz زبری کمتر باشد، دقت فوکوس تکراری بهتر است و بالعکس.
بزرگنمایی ویدئویی تقریبی است و به اندازه و وضوح مانیتور بستگی دارد.
لنز شیئی زوم سری Zoom745 را می‌توان در صورت نیاز به بزرگنمایی 0.5X و بزرگنمایی 2X مجهز کرد.
توضیحات مدل پیکربندی محصول(مثال با V3-322):
| دسته بندی محصول |
2.5D |
3D |
2.5D |
3D |
| کالا |
2.5D خودکار
سیستم اندازهگیری ویدیویی
|
3D خودکار
سیستم اندازهگیری تماس و ویدئو
|
2.5D خودکار
سیستم اندازهگیری لیزر-اسکن و ویدئو
|
3D خودکار
چند حسی
دستگاه اندازهگیری
|
| مدل |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| نوع |
A |
B |
C |
D |
| اهمیت |
لنز زوم اپتیکال
سنسور
|
سنسور لنز زوم و
سنسور پروب تماسی
|
سنسور لنز زوم و
سنسور لیزر
|
سنسور لنز زوم، تماس
سنسور پروب و سنسور لیزر
|
| پروب تماسی |
بدون |
MCP-Kit1 |
بدون |
MCP-Kit1 |
| سنسور لیزر |
بدون |
بدون |
WCS40416 |
WCS40416 |
V3مدل‌ها و مشخصات سیستم اندازهگیری ویدیویی خودکار:
| مدل |
کد |
مدل |
کد |
| V3-322A |
529-120G |
V3-432A |
529-120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| مدل |
کد |
مدل |
کد |
| V3-542A |
529-120J |
V3-652A |
529-120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3جدول راهنمای حرکت سیستم اندازهگیری ویدیویی خودکار:
| حرکت |
مدل |
دقت |
محور Xحرکت میلی‌متر |
حرکت محور Y میلی‌متر |
حرکت محور Z میلی‌متر |
حرکت سفارشی محور Z میلی‌متر |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300mm |
200mm |
200mm |
250mm |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400mm |
300mm |
200mm |
300mm |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500mm |
400mm |
200mm |
400mm |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600mm |
400mm |
200mm |
400mm |
SIG همچنین دارای یک دوربین پل متحرک دروازه‌ای است که دارای مسافت حرکت 2000x3000x400 میلی‌متر است و سایر فواصل و مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
معرفی نرم‌افزار:
نرم‌افزار اندازهگیری تصویر خودکار VIMSOFT: رابط بصری و عملکردهای قدرتمند به وظایف اندازهگیری کارآمد کمک می‌کند.
1.رابط کاربر پسند
طرح‌بندی ساده: رابط اصلی عملکردهای اصلی را با دکمه‌ها ارائه می‌دهد که با یک کلیک قابل دسترسی هستند. کاربران می‌توانند اکثر عملیات اندازهگیری را با کلیک و کشیدن تکمیل کنند.
2.قابلیت اندازهگیری هندسی پیشرفته
l اندازهگیری کل عامل:
l پشتیبانی از عناصر 2D/3D: نقاط، خطوط، کمان‌ها، دایره‌ها، مستطیل‌ها، بیضی‌ها، شیارهای کلید (ویژگی‌های دایره‌ای بلند)، منحنی‌های باز و بسته، صفحات، استوانه‌ها، مخروط‌ها، کره‌ها و غیره.
l با پروب محور Z یا سنسور جابجایی لیزری، می‌توان عناصر سه‌بعدی (مانند سطح منحنی فضایی) را اندازهگیری کرد و مختصات/طول/مساحت/حجم را می‌توان مستقیماً پس از تشخیص لبه محاسبه کرد.
l تشخیص لبه دقیق:
l گرفتن لبه ضعیف، جهت جستجوی قابل تنظیم، فیلتر کردن نویز/لبه شکسته
l فوکوس خودکار و اندازهگیری ارتفاع;
l به‌طور هوشمندانه بهترین صفحه کانونی را تعیین کنید و اندازهگیری ارتفاع/تخت بودن را درک کنید.
3.راه‌حل کارآمد قطعه کار با حجم زیاد و پیچیده
l اندازهگیری آرایه:
l آرایه عنصر: پس از اندازهگیری یک عنصر واحد، تمام ویژگی‌های هم‌فاصله به‌طور خودکار با ترجمه آرایه تولید می‌شوند.
l آرایه قطعه کار: پس از اندازهگیری یک قطعه واحد، کل دسته را به‌طور خودکار پردازش کنید (پشتیبانی از حالت تک/چند فیکسچر)
l ادغام CAD:
l می‌توان آن را با وارد کردن نقشه‌های CAD بدون نمونه‌برداری دستی (به‌ویژه مناسب برای قطعات پیچیده/با شکل خاص) به‌طور خودکار اندازهگیری کرد.
l ناوبری مقایسه:
l خطوط/زاویه‌ها/دایره‌های مرجع از پیش تعیین شده برای مقایسه در زمان واقعی.
l ناوبری نقشه: دوخت تصاویر اسکن شده/پیکسلی برای تعیین دقیق قطعات کار بزرگ یا چند ویژگی.
4.برنامه کاربر انعطاف‌پذیر
l فرآیند خودکار:
l با توجه به عملکرد کاربر، توالی اندازهگیری تولید می‌شود و اجرای برنامه کنترل می‌شود.
l می‌توانید توالی مراحل را ویرایش کنید، عملیات را درج یا حذف کنید و گردش کار را سفارشی کنید.
l بهینه‌سازی دسته:
l کار را برای یک تشخیص لبه واحد تکرار کنید تا عملیات اضافی به حداقل برسد.
5.تجزیه و تحلیل تحمل فرم و موقعیت
l پشتیبانی کامل از GD&T:
l محاسبه راستا، گردی، صافی، استوانه‌ای، پروفیل، موقعیت، موازی بودن، عمود بودن، هم‌مرکزی و غیره.
l به‌طور خودکار نتایج NG را علامت‌گذاری کنید و انحرافات را از طریق نمودارهای بصری مشخص کنید.
6.گزارش‌دهی و صادرات داده‌ها
l گزارش سفارشی:
l صادرات فرمت Excel/Word/TXT (پشتیبانی از سفارشی‌سازی قالب Excel)
l خروجی سازگار با CAD:
l فایل DXF/IGS را برای مهندسی معکوس تولید کنید.
7.ادغام چند دستگاه
l اتصال توسعه‌یافته:
l سازگار با پروب‌ها، سنسورهای لیزری، سنسورهای نور سفید، بازوهای مکانیکی و سایر تجهیزات برای بهبود دقت اندازهگیری سه‌بعدی.
