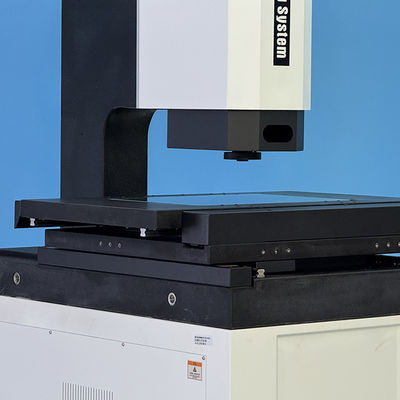

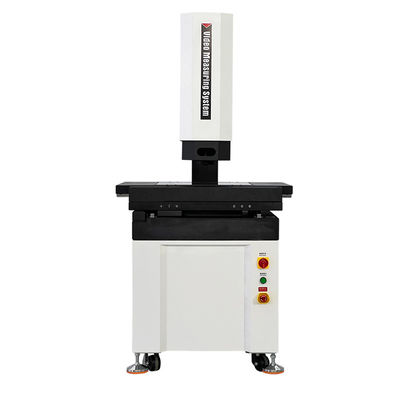

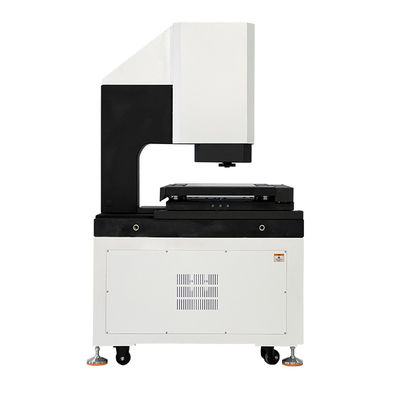

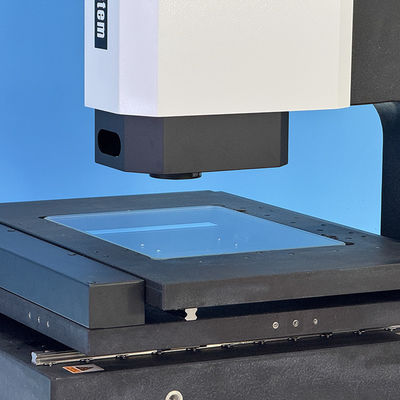

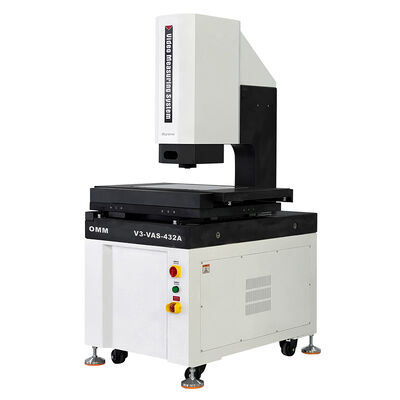

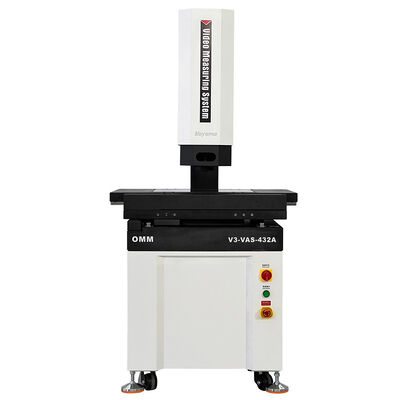

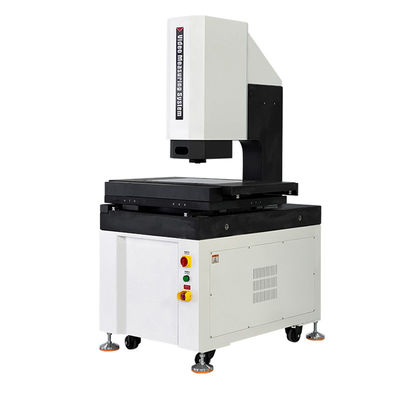

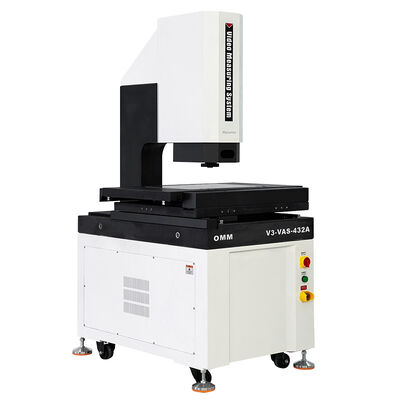

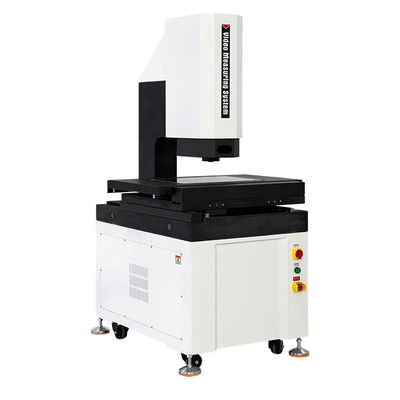

سیستم اندازه گیری ویدئویی خودکار V3سری
مشخصات محصول:
1. XYZ 3- محور CNC کنترل دقیق خودکار، موقعیت دقیق؛
2پایه و ستون گرانیت، ثبات خوب
3. ریل راهنمای خطی دقیق، پیچ توپ و موتور سرو دقت و ثبات سیستم حرکت را تضمین می کند
4. وضوح 0.5μm و رئال ریت با دقت بالا ثبات و قابلیت اطمینان دقت اندازه گیری سیستم را تضمین می کند.
5دوربین دیجیتال با وضوح بالا برای پاسخگویی به نیازهای مشاهده و اندازه گیری دقیق
6. 6.5X Zoom745 لنز ژوم اپتیکال با وضوح بالا، ژوم دقیق، تصحیح یک بار پیکسل
7. منبع نور سطح LED 5 حلقه ، 8 منطقه و 40 کانال و سیستم منبع نور کنتور LED موازی که با برنامه کنترل می شوند ، به طور هوشمندانه سطح روشنایی 256 سطح را درک می کنند.
8نرم افزار اندازه گیری تصویر خودکار قدرتمند و آسان برای استفاده است.
مشخصات:
| کالا |
سیستم اندازه گیری ویدئویی خودکار V3سری |
| مدل |
V3-322 |
V3-432 |
V3-542 |
V3-652 |
| حرکت محور X/Y (ملی متر) |
300*200 |
400*300 |
500*400 |
600*500 |
| E1x, y ((um) |
2.5+L/200 |
3+L/200 |
3+L/200 |
4+L/200 |
| E2xy ((um) |
3+L/200 |
3.5+L/200 |
4+L/200 |
5+L/200 |
|
E1z نقطه ی تک
دقت (um)
|
4+L/200 |
5+L/200 |
5+L/200 |
5+L/200 |
| حرکت محور Z (ملی متر) |
200 (اختیاری ارتفاع به 300mm/400mm) |
| قطعیت ترازو |
فرمانروای شیشه ای با دقت بالا با وضوح 0.5um. |
| مواد میز کار |
گرانیت |
| حالت هدایت |
ریل راهنمای خطی دقیق کلاس P |
| نوع درایو |
موتور سرو AC/موتر سرو DC + پیچ سرب رولینگ |
| روش کار |
دستگیره کنترل از راه دور، کار با ماوس، برنامه ریزی تشخیص خودکار |
|
نورپردازی
سیستم
|
محور |
نورپردازی کنتور موازی LED |
| سطح |
0~255 نورپردازی سطحی LED بدون مرحله قابل تنظیم |
| کواکسیال |
چراغ LED با نقطه روشنایی بالا اختیاری |
| سیستم ویدئویی |
دوربین دیجیتالی با وضوح بالا |
| لنز زوم دستی زوم Zoom745 با بزرگنمایی نوری 0.7X ~ 4.5X و بزرگنمایی ویدئویی 28X ~ 180X. |
| نرم افزار اندازه گیری |
Vismeasoft |
| سیستم عامل |
از سیستم عامل WIN10/11-32/64 بیت پشتیبانی می کند. |
| زبان |
انگلیسی، چینی ساده، چینی سنتی، نسخه های دیگر زبان می تواند اضافه شود. |
| محیط کار |
دمای 20°C 2°C است و تغییر دمای کمتر از 1°C/hr است؛ رطوبت 30٪ ~ 80٪ RH؛ لرزش < 0.02g's، ≤15Hz. |
| منبع برق |
220V/50Hz/10A |
| محموله ماشین |
0 ~ 30 کیلوگرم (قدرت حمل نهایی: 50 کیلوگرم) |
| ابعاد (WxDxH) mm |
789*636*1640 |
1033*820*1685 |
1213*940*1705 |
1453*1120*1725 |
| وزن خالص (کیلوگرم) |
396 |
466 |
560 |
796 |
| پیکربندی اختیاری |
لنز بازخورد الکترونیک، لنز زوم الکتریکی، سُند تماس، طیف نور سفید، دوربین سه بعدی، کنترل از راه دور بی سیم بلوتوث. |
نظرات:
L نشان دهنده طول اندازه گیری در میلی متر است و دقت اندازه گیری تمرکز نوری محور Z ارتباط زیادی با خشکی سطح قطعه مورد اندازه گیری دارد.هرچه مقدار خشکی Rz پایین تر باشد، دقت تمرکز تکراری بهتر است و برعکس.
بزرگنمایی ویدیو تقریبی است و به اندازه و وضوح مانیتور بستگی دارد.
لنز ژوم سری745 می تواند با یک بزرگ کننده 0.5X و یک بزرگ کننده 2X به صورت مورد نیاز مجهز شود.
مشخصات مدل پیکربندی محصول(مثال با V3-322):
| دسته بندی محصول |
2.5D |
سه بعدی |
2.5D |
سه بعدی |
| کالا |
2.5D اتوماتيك
سیستم اندازه گیری ویدئویی
|
3D اتوماتيك
سیستم اندازه گیری تماس و ویدئو
|
2.5D اتوماتيك
لیزر اسکن و سیستم اندازه گیری ویدئویی
|
3D اتوماتيك
چند حسی
دستگاه اندازه گیری
|
| مدل |
V3-322A |
V3-322B |
V3-322C |
V3-322D |
| نوع |
A |
ب |
C |
D |
| اهمیت |
لنز زوم نوری
سنسور
|
حسگر لنز زوم و
حسگر سنجه تماس
|
حسگر لنز زوم و
حسگر لیزر
|
حسگر لنز زوم، تماس
حسگر سنج و حسگر لیزر
|
| سُند تماس |
بدون |
MCP-Kit1 |
بدون |
MCP-Kit1 |
| حسگر لیزر |
بدون |
بدون |
WCS40416 |
WCS40416 |
V3مدل ها و مشخصات سیستم اندازه گیری تصویری خودکار:
| مدل |
کد |
مدل |
کد |
| V3-322A |
529-120G |
V3-432A |
529 تا 120H |
| V3-322B |
529-220G |
V3-432B |
529-220H |
| V3-322C |
529-320G |
V3-432C |
529-320H |
| V3-322D |
529-420G |
V3-432D |
529-420H |
| مدل |
کد |
مدل |
کد |
| V3-542A |
529-120J |
V3-652A |
529 تا 120K |
| V3-542B |
529-220J |
V3-652B |
529-220K |
| V3-542C |
529-320J |
V3-652C |
529-320K |
| V3-542D |
529-420J |
V3-652D |
529-420K |
V3جدول راهنمای سفر سیستم اندازه گیری ویدئویی خودکار:
| سفر |
مدل |
دقت |
محور Xسفر mm |
حرکت محور Y mm |
Z محور سفر mm |
محور Z سفر سفارشی mm |
| E1x,y |
E1z |
| 300x200x200 |
V3-322 |
2.5+L/200 |
4.0+L/200 |
300 میلی متر |
200 میلی متر |
200 میلی متر |
250 میلی متر |
| 400x300x200 |
V3-432 |
3+L/200 |
5.0+L/200 |
400 میلی متر |
300 میلی متر |
200 میلی متر |
300 میلی متر |
| 500x400x200 |
V3-542 |
3+L/200 |
5.0+L/200 |
500 میلی متر |
400 میلی متر |
200 میلی متر |
400 میلی متر |
| 600x500x200 |
V3-652 |
4+L/200 |
5.0+L/200 |
600 میلی متر |
400 میلی متر |
200 میلی متر |
400 میلی متر |
SIG همچنین دارای یک دوربین نقلیه پل گانتری با فاصله سفر 2000x3000x400 میلی متر است و سایر فاصله های سفر و مشخصات را می توان با توجه به نیازهای مشتریان سفارشی کرد.
مقدمه نرم افزار:
نرم افزار اندازه گیری تصویری خودکار VIMSOFT: رابط کاربری بدیهی و توابع قدرتمند به انجام وظایف اندازه گیری کارآمد کمک می کند.
1.رابط کاربری دوستانه
طرح ساده: رابط اصلی عملکردهای اصلی را با دکمه ها ارائه می دهد که می توان با یک کلیک به آنها رسید. کاربران می توانند اکثر عملیات اندازه گیری را با کلیک و کشیدن انجام دهند.
2.قابلیت اندازه گیری هندسی پیشرفته
l اندازه گیری کل فاکتور:
l پشتیبانی از عناصر 2D / 3D: نقاط، خطوط، قوس ها، دایره ها، مستطیل ها، بیضی ها، راه های کلیدی (خصوصیات دایره طولانی) ، منحنی های باز و بسته، هواپیماها، سیلندرها، مخروط ها، کره ها و غیره.
l با سُند محور Z یا سنسور جابجایی لیزر، عناصر سه بعدی (مانند سطح منحنی فضایی) می توانند اندازه گیری شوند،و مختصات / طول / منطقه / حجم می تواند به طور مستقیم پس از تشخیص لبه محاسبه شود.
l تشخیص دقیق لبه:
l ضبط لبه های ضعیف، جهت جستجوی تنظیم پذیر، فیلتر کردن سر و صدا / لبه های شکسته
l تمرکز اتوماتیک و اندازه گیری ارتفاع
l به طور هوشمندانه بهترین سطح کانونی را تعیین کنید و اندازه گیری ارتفاع / سطح را درک کنید.
3.راه حل کارآمد قطعه کار دسته پیچیده
l اندازه گیری آرایه:
l آرایه عناصر: پس از اندازه گیری یک عنصر واحد، تمام ویژگی های مساوی با ترجمه آرایه به طور خودکار تولید می شوند.
l آرایه قطعات کار: پردازش خودکار کل دسته پس از اندازه گیری یک قطعه (حافظی از حالت یک قطعه یا چند قطعه)
ادغام CAD:
l می توان آن را به طور خودکار با وارد کردن نقشه های CAD بدون نمونه گیری دستی اندازه گیری کرد (به ویژه برای قطعات پیچیده / شکل ویژه مناسب است).
l تشخيص مقايسه:
l خط های مرجع / زاویه ها / دایره ها را برای مقایسه در زمان واقعی پیش تنظیم کنید.
l ناوبری نقشه: ساخت تصاویر اسکن شده / پیکسل برای مکان دقیق قطعات بزرگ یا چند ویژگی.
4.برنامه کاربر انعطاف پذیر
l فرآیند خودکار:
l بر اساس عملیات کاربر، توالی اندازه گیری تولید می شود و اجرای برنامه کنترل می شود.
l شما می توانید توالی مراحل را ویرایش کنید، عملیات را وارد یا حذف کنید و جریان کار را سفارشی کنید.
l بهینه سازی دسته:
l تکرار کار برای تشخیص یک لبه برای به حداقل رساندن عملیات اضافی.
5.تجزیه و تحلیل تحمل شکل و موقعیت
l پشتیبانی کامل GD&T:
l محاسبه راست بودن، گرد بودن، مسطح بودن، استوانه بودن، پروفایل، موقعیت، موازی بودن، عمودی بودن، متمرکز بودن و غیره
l به طور خودکار نتایج NG را علامت گذاری کنید و انحرافات را از طریق نمودارهای بصری پیدا کنید.
6.گزارش داده ها و صادرات
گزارش سفارشی:
l صادرات قالب اکسل/ورد/TXT (حمایت از سفارشی سازی قالب اکسل)
خروجی سازگار با CAD:
l فایل DXF/IGS را برای مهندسی معکوس تولید کنید.
7.ادغام چند دستگاه
l اتصال گسترده:
l سازگار با سنجها، حسگرهای لیزر، حسگرهای نور سفید، بازوهای مکانیکی و سایر تجهیزات برای بهبود دقت اندازه گیری سه بعدی.
