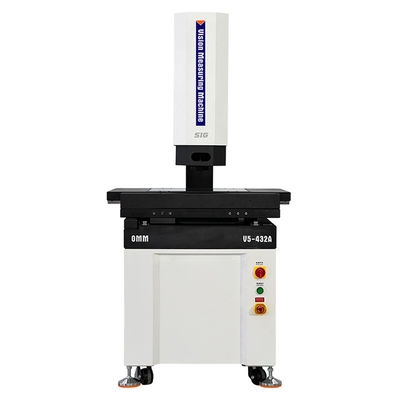

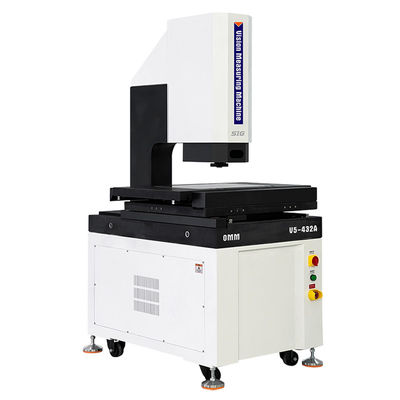

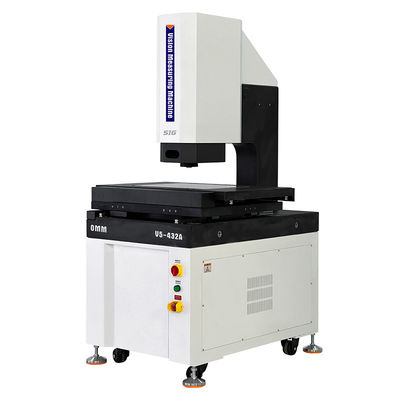

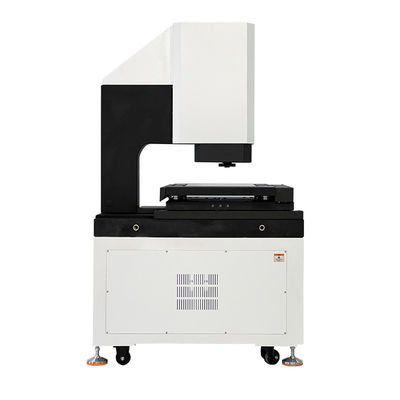

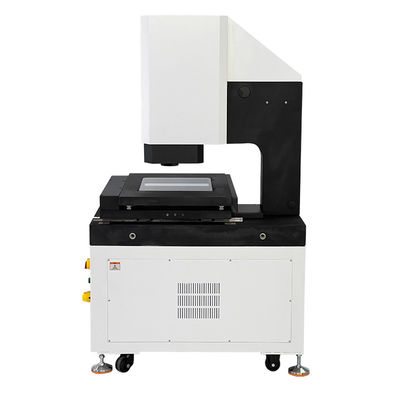

دستگاه اندازه‌گیری دید خودکار کنسولی با دقت بالا V5-432

1 مجموعه
MOQ
Can be discussed
قیمت
دستگاه اندازه‌گیری دید خودکار کنسولی با دقت بالا V5-432
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 527-120h
سفر محور X/Y: (400*300) میلی متر
Z Axis Travel: 200 میلی متر
X/Y/Z 3 محور مقیاس خطی ((ملی متر)): وضوح: 0.5um
دقت محور XY: ≤2.0+L/200(um)
دقت محور Z: ≤4.0+L/200(um)
نرم افزار اندازه گیری: iMeasuring
ظرفیت بار: 0 ~ 30 کیلوگرم (ظرفیت تحمل نهایی: 50 کیلوگرم)
ابعاد (WxDxH): (1033*820*1685) MM
وزن خالص: 466 کیلوگرم
برجسته کردن:

دستگاه اندازه‌گیری دید خودکار,دستگاه اندازه گیری دید با دقت بالا,دستگاه اندازه گیری بینایی کانتیلیور

,

High Precision Vision Measuring Machine

,

Cantilever Vision Measuring Machine
اطلاعات اولیه
محل منبع: جیانگمن، چین
نام تجاری: SINOWON
گواهی: CE
شماره مدل: v5-432a
سند: SIG V5 Automatic Video Meas...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه/ماه
توضیحات محصول

دستگاه اندازه گیری دید اتوماتیک کانتیلیور V5سری

دستگاه اندازه‌گیری دید خودکار کنسولی با دقت بالا V5-432 0





مشخصات محصول:



l XYZ سه محور CNC کنترل دقیق خودکار، موقعیت دقیق؛

پايه و ستون گرانيت، ثبات خوب

l راهنماهای خطی دقیق، پیچ های گلوله ای در درجه آسیاب و موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند؛

l 0.5μm ریگلر ریگلر با دقت بالا برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم؛

l دوربین دیجیتال با وضوح بالا برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق؛

l لنز اپتیکال با وضوح بالا 6.5X، زوم دقیق، تصحیح پیکسل یکبار

l سیستم روشنایی سطحی LED 5 حلقه ای با 8 منطقه و سیستم روشنایی کنتور LED موازی که توسط برنامه کنترل می شود، تنظیم روشنایی 256 سطح را به طور هوشمندانه تحقق می بخشد.

l نرم افزار اندازه گیری اتوماتیک Vision iMeasuring با توابع قدرتمند و آسان برای استفاده.



مشخصات:

کالا سیستم اندازه گیری ویدئویی خودکار V5سری
مدل V5-322 V5-432 V5-542 V5-652
حرکت محور X/Y (ملی متر) 300*200 400*300 500*400 600*500
E1x, y ((um) 2+L/200
E2xy ((um) 3+L/200

E1z نقطه ی تک

دقت (um)

 4+L/200
حرکت محور Z (ملی متر) 200 (اختیاری ارتفاع به 300mm/400mm)
قطعیت ترازو لوله ریت شیشه ای با دقت بالا با وضوح 0.5um
مواد میز کار گرانیت
حالت هدایت راهنمای خطی با دقت بالا، راهنمای دوسر دوسر دوسر
حالت کار کنترل کننده جویستک، کار با ماوس، برنامه تشخیص خودکار
روش کار دستگیره کنترل از راه دور، کار با ماوس، برنامه ریزی تشخیص خودکار

نورپردازی

سیستم

 محور نورپردازی کنتور موازی LED
سطح 0~255 نورپردازی سطحی LED بدون مرحله قابل تنظیم
کواکسیال چراغ LED با نقطه روشنایی بالا اختیاری
سیستم ویدئویی دوربین دیجیتال با وضوح بالا 1/2.9
6.5X بازخورد الکترونیک زوم لنز زوم745EF، بزرگنمایی نوری:0.7X-4.5X، بزرگنمایی ویدیو: 28X~180X
نرم افزار اندازه گیری اندازه گیری
سیستم عامل از سیستم عامل WIN10/11-32/64 بیت پشتیبانی می کند.
زبان انگلیسی، چینی ساده، چینی سنتی، نسخه های دیگر زبان می تواند اضافه شود.
محیط کار دمای 20°C 2°C است و تغییر دمای کمتر از 1°C/hr است؛ رطوبت 30٪ ~ 80٪ RH؛ لرزش < 0.02g's، ≤15Hz.
منبع برق 220V/50Hz/10A
محموله ماشین 0 ~ 30 کیلوگرم (قدرت حمل نهایی: 50 کیلوگرم)
ابعاد (WxDxH) mm 789*636*1640 1033*820*1685 1213*940*1705 1453*1120*1725
وزن خالص (کیلوگرم) 396 466 560 796
پیکربندی اختیاری لنز زوم بازخورد الکترونيکي با نور هم محوري، لنز زوم الکتريکي، کاوشگر تماسي، طیف نور سفيد، دوربين 3D، کنترل از راه دور بي سيم بلوتوث.

يادداشت:

L طول اندازه گیری شده است ((ملی متر) ، دقت مکانیکی محور Z و دقت تمرکز به شدت با سطح قطعه کار مرتبط است.

بزرگنمایی یک مقدار تقریبی است، به ابعاد مانیتور و وضوح مربوط می شود.

0.5X یا 2X هدف اختیاری در دسترس است با توجه به نیازهای.



مشخصات مدل پیکربندی محصول ((نمونه با V5-432):

دسته بندی محصول 2.5D سه بعدی 2.5D سه بعدی
کالا

2.5D دید اتوماتیک

دستگاه اندازه گیری

3D اتوماتيك

تماس و چشم انداز

دستگاه اندازه گیری

2.5D اتوماتيك

اسکن لیزر و بینایی

دستگاه اندازه گیری

3D Multisensory اتوماتیک

دستگاه اندازه گیری
مدل V5-432A V5-432B V5-432C V5-432D
نوع A ب C D
اهمیت حسگر لنز زوم اپتیکال حسگر لنز زوم و حسگر سُند تماس حسگر لنز زوم و حسگر لیزر حسگر لنز زوم، حسگر سُند تماس و حسگر لیزر
سُند تماس بدون MCP-Kit1 بدون MCP-Kit1
ماژول لیزر بدون بدون لیزر Omron لیزر Omron
نسخه نرم افزار اندازه گيري4.1 اندازه گيري4.2 اندازه گيري5.0 اندازه گيري5.1





مدل ها و مشخصات دستگاه اندازه گیری بینایی خودکار کانتیلیور:

مدل کد# مدل کد# مدل کد# مدل کد#
V5-322A 527-120G V5-432A 527 تا 120H V5-542A 527 تا 120J V5-652A 527-120K
V5-322B 527-220G V5-432B 527-220H V5-542B 527-220J V5-652B 527-220K
V5-322C 527-320G V5-432C 527-320H V5-542C 527-320J V5-652C 527-320K
V5-322D 527-420G V5-432D 527-420H V5-542D 527-420J V5-652D 527-420K





دستگاه اندازه گیری دید اتوماتیک کانتیلیور V5فضاي اندازه گيري سري:

سفر مدل دقت محور Xسفر mm حرکت محور Y mm Z محور سفر mm محور Z سفر سفارشی mm
E1x,y E1z
300x200x200 V5-322 2+L/200 4.0+L/200 300 میلی متر 200 میلی متر 200 میلی متر 250 میلی متر
400x300x200 V5-432 2+L/200 4.0+L/200 400 میلی متر 300 میلی متر 200 میلی متر 300 میلی متر
500x400x200 V5-542 2+L/200 4.0+L/200 500 میلی متر 400 میلی متر 200 میلی متر 400 میلی متر
600x500x200 V5-652 2+L/200 4.0+L/200 600 میلی متر 400 میلی متر 200 میلی متر 400 میلی متر

مشخصات سفر ديگر را مي توان سفارشي کرد.
