استفاده از تست کننده سختی فوق صوتی در اندازه گیری سختی لوله های دور فلزی بزرگ

استفاده از تست کننده سختی فوق صوتی در اندازه گیری سختی لوله های دور فلزی بزرگ

نتایج آزمایش سختی می تواند تفاوت در ترکیب شیمیایی، میکروسروکتور و فرآیند درمان مواد را تحت شرایط خاص منعکس کند.تست سختی رایج ترین روش استفاده شده است.، سریع ترین و اقتصادی ترین روش آزمایش در آزمایش خواص مکانیکی است.

منسختیمتضمینLآرگامعاديRبستنPایپF(شکل ۱).

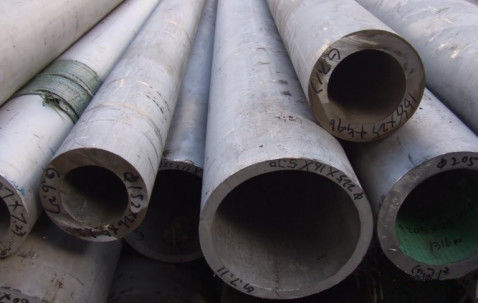

شکل ۱: لوله های فلزی بزرگ

روش های تست رایج مورد استفاده عبارتند از آزمایش کننده سختی Brinell، آزمایش کننده سختی Rockwell و آزمایش کننده سختی Vickers.

روش های تست سختی قابل حمل که معمولاً استفاده می شوند شامل تست کننده سختی لیب، تست کننده سختی فوق صوتی و غیره است.

آزمایش کننده سختی برینل و آزمایش کننده سختی راکول از روش آزمایش سختی ماکروسکوپی استفاده می کنند.ارزش سختی برینل نیروی تشخیص تقسیم بر سطح کروی شکاف است، و آزمایش کننده سختی راکول افزایشی باقیمانده عمق شکاف است. ارزش سختی ویکرز نیروی تشخیص تقسیم بر سطح شکاف است.

سختی برینل و راکول با فشار ماکروسکوپی، قطر بزرگ توپ داخل و قطر بزرگ داخل اندازه گیری می شود (شکل 2).ویکرز الزامات بالا برای سطح عملیات اپراتور و زمان طولانی عملیاتبنابراین، تست کننده سختی دسکتاپ برای بازرسی دسته بندی، بازرسی در محل قطعات بزرگ و آزمایش غیر مخرب مناسب است.

در سال 1961، دکتر کلاوس کلیزاتل روش UCI را اختراع کرد. به دلیل مزایای حمل و نقل آسان، سرعت اندازه گیری سریع، عدم تخریب،و طیف گسترده ای از برنامه های کاربردیدر دهه های اخیر به طور گسترده ای استفاده شده و به یکی از روش های مهم و قابل اعتماد آزمایش سختی تبدیل شده است.

شکل ۲با استفاده از میکروسکوپ وضوح بالا Sinowon VM-500 برای بزرگ کردن 412 بار برای مشاهده مقایسه شکاف اندازه گیری سختی ماوراء الصوت و قطر شکاف اندازه گیری سختی راکول

(قطر سوراخ از تست کننده سختی فوق صوتی 0.026mm است، و قطر سوراخ از تست کننده سختی راکول 0.484mm است)

II.سونوگرافیHسختيTاسترWکار کردنPاصل

موانع تماس فوق صوتی یک روش نفوذ پویا است که نفوذ را به طور مستقیم اندازه گیری نمی کند.یک میله لرزان با یک indenter خاص (معموله هارد هارد هرم چهار گوشه ای) در انتهای تحریک می شود برای انجام لرزش فوق صوتی طولیبا فشرده سازی داخل در سطح آزمایش با یک نیروی آزمایش معین، لرزش طولی میله لرزش مانع می شود و فرکانس رزونانس تغییر می کند.مقدار تغییر یک تابع از منطقه سطحی شکاف و ماژول انعطاف پذیری موثر سیستم است، و مقدار سختی از مقدار تغییر فرکانس بدست می آید.

III.مشکل درمآسان کردنHشدتLآرگاPایپFکارها

به دلیل وزن سنگین آن، تست کننده سختی رومیزی فقط می تواند در یک مکان ثابت در آزمایشگاه یا کارگاه استفاده شود. انواع زیادی از لوازم لوله بزرگ وجود دارد که باید اندازه گیری شوند.قطعه کار بزرگ است، و استفاده از اندازه گیری سختی دسکتاپ باید قبل از استفاده از اندازه گیری تست کننده سختی دسکتاپ کاهش یابد، کارایی تشخیص کم است و محصول فقط پس از آزمایش می تواند خراب شود.بنابراین، آن را تنها برای نمونه گیری تصادفی آزمایش سختی مخرب مناسب است، و مناسب برای کاربران برای انجام بازرسی در مقیاس بزرگ سختی قطعات در محل نیست.

اندازه گیری قابل حمل لیب در تکنولوژی اندازه گیری سختی در سال 1978 استفاده می شود.تست کننده سختی لیب از اصل ضربه استفاده می کند تا مقدار سختی را با نسبت سرعت بازگشت به سرعت ضربه محاسبه کنداز آنجایی که تست کننده سختی لیب الزامات بالایی برای اندازه، وزن و خشکی قطعه اندازه گیری شده دارد و شکاف پس از اندازه گیری آشکار است،برای بازرسی کامل محصول مناسب نیست.

IV. در مقایسه با روش های سنتیدسکتاپتست کننده های سختی، تست کننده های سختی فوق صوتی مزایای زیر را دارند:

سرعت تشخیص سریع و کارایی بالاست.

آزمایش کننده سختی سنتی راکول، آزمایش کننده سختی برینل و آزمایش کننده سختی ویکرز نیاز به بارگذاری یک ارزش نیروی خاص بر روی قطعه کار دارند و سپس بارگذاری و اندازه گیری عمق شکاف،قطر و قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر قطر، و حدود 30 ~ 50 ثانیه طول می کشد تا یک قطعه کار را آزمایش کند.

تست کننده سختی فوق صوتی روش اندازه گیری الکترونیکی را اتخاذ می کند و سنسور سنج فوق صوتی از طریق تغییر فرکانس فوق صوتی اندازه گیری می کند.و فقط 3 ~ 5 ثانیه طول می کشد برای آزمایش یک قطعه کار، که به شدت کارایی کار را بهبود می بخشد.

آسان برای حمل و اندازه گیری در محل

برای استفاده از یک آزمایش کننده سخت Rockwell، آزمایش کننده سخت Brinell و آزمایش کننده سخت Vickers برای تشخیص سختی، لازم است قطعه کار را قبل از آزمایش به قطعات کوچک برش دهید.

تست کننده سختی فوق صوتی دارای اندازه کوچک است، می تواند برای آزمایش سختی بدون آسیب رساندن به قطعه مورد استفاده استفاده استفاده شود و برای آزمایش سختی در محل قطعات بزرگ یا شکل ویژه مناسب است.و به طور گسترده ای در هواپیمایی استفاده می شودهواپیمایی، صنعت و غیره

آزمایش غیر مخرب قطعات کار

اندازه گیری های سنتی تاینل، راکول و برینل از روش های اندازه گیری کلان استفاده می کنند تا اندازه گیری های بزرگ را نشان دهند.تست کننده های سختی فوق صوتی از یک سنجه فوق صوتی با بار کم استفاده می کنند که پس از اندازه گیری حفره های قابل مشاهده را ترک نمی کند، زیرا برای کاربرانی که نیاز به آزمایش غیر مخرب سطح بالا دارند مناسب است.

دقت بالا و ثبات خوب

مقایسه نتایج تست سختی فوق صوتی و تست سختی ابعاد ظاهری برای همان قطعه کار نشان داده شده است (جدول 1).

مقایسه نتایج آزمایش با استفاده از یک آزمایش کننده سختی میکرو و یک آزمایش کننده سختی فوق صوتی

جدول ۱: مقایسه نتایج تست سختی فوق صوتی و تست سختی ابعاد ظاهری برای اندازه گیری همان قطعه

V. تستنتیجه گیری:

از طریق مقایسه نتایج فوق، آزمایش کننده سختی ماوراء الصوت دارای تکرار پذیری بالاتر، دقت و ثبات بهتر است.

تست کننده سختی فوق صوت SU-300H می تواند به طور مستقیم سختی لوله های دور فلزی بزرگ را تشخیص دهد و به سرعت محصولاتی را که استاندارد سختی را برآورده نمی کنند ، غربال کند.

تست کننده سختی فوق صوتی دارای مزایای سرعت سریع، آسان برای حمل و دقت بالا است.و قطعات کاری که نمیتوانند با تست کننده سختی روی دسکتاپ آزمایش شوند، و همچنین می تواند برای بازرسی سختی در محل مقادیر زیادی از قطعات آماده مورد استفاده قرار گیرد و نیازی به نگرانی در مورد مشکل قطعات محصول پس از آزمایش سختی وجود ندارد.

تست کننده سختی فوق صوتی از یک نیروی آزمایش بار کوچک برای اندازه گیری قطعات باریک تری استفاده می کند که تست کننده سختی لیب نمی تواند اندازه گیری کند ، مانند صفحات نازک ، لوله های دیواری نازک ، لایه های الکتروپلاستی ،پوشش های اسپری، سطوح نایتریزه، سطوح کربوریزه و دیگر سختی های سطحی. هیچ شکاف قابل مشاهده ای در سطح قطعه کار پس از آزمایش باقی نمی ماند. بنابراین،برای کاربران پیشرفته که نیازی به آسیب به سطح محصول ندارند ایده آل است.، و می تواند اندازه گیری سختی را بدون آسیب به محصول نهایی انجام دهد.

با نرم افزار پردازش داده SPC، از داده های آنلاین و داده های تاریخی برای دریافت آمار، داده های اندازه گیری تجسم شده، نمایش آیکون بصری، می تواند محدودیت های بالا و پایین را تنظیم کند،تشخيص ناهنجاري ها، پشتیبانی از گزارش های صرفه جویی و صادرات و داده های آزمایش را می توان ردیابی کرد.

سنجنده سختی فوق صوتی سری Sinowon Precision SU-300 یک راه حل آزمایش سختی موثر در محل برای تولید صنعتی مدرن را فراهم می کند.در حالی که بهبود کنترل کیفیت شرکت، این باعث کاهش زیان شرکت و افزایش سود شرکت می شود.

VI. برندRتوصیه های الکترونیکی:

Dongguan Sinowon Precision Instrument Co., Ltd یک شرکت با تکنولوژی بالا است، یک شرکت استاندارد ملی برای تست کننده های سختی ماوراء الصوت،یک رهبر در صنعت آزمایش سختی فوق صوتی، و یک شرکت پیشرو در صادرات تست کننده های سختی ماوراء الصوت. با 300 فروشنده در چین، اولین برند برای کاربران برای خرید تست کننده های سختی ماوراء الصوت است.
