I. آزمونSنمونه ها وRمعادلات:

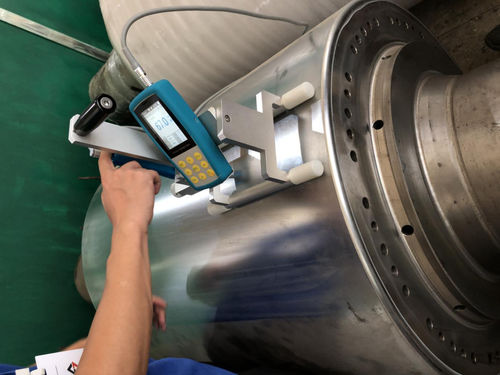

قطعه کار: قطعه قطعه قطعه رول از باتری انرژی جدید (شکل 1).

قطر محصول: 800mm

ضخامت پوشش کرومی: پوشش 200μm

خشکی: Ra 0.006um

جریان دایره ای: 2um

الزامات اندازه گیری: سختی کروم رول قطعه قطب باتری را اندازه گیری کنید.

ابزار مورد استفاده: تست کننده سختی رول SU-300M

شکل 1. قطعات قطعات قطب باتری

II. چالش هایی که مشتریان با آن مواجه هستند:

1آزمایش کننده سختی راکول، آزمایش کننده سختی برینل، آزمایش کننده سختی ویکرز، محصول برای اندازه گیری مستقیم خیلی بزرگ است.و محصول فقط پس از تشخیص می تواند خراب شوددر عمل، این روش آزمایش برای بازرسی دسته مناسب نیست.

2تست کننده سختی لپ تاپ لیب از اصل ضربه لیب برای اندازه گیری سختی محصول استفاده می کند که الزامات بالایی برای اندازه و وزن قطعه اندازه گیری شده دارد.و فقط می تواند قطعات کار بزرگ و متوسط را اندازه گیری کند (تقاضی نظری 5kg)این دستگاه نمی تواند قطعات خاص شکل، قطعات کوچک، قطعات نازک را اندازه گیری کند (از جمله الکترواستات، پوشش اسپری، لایه نیترید و غیره).امکان آزمایش سختی کرومی رول ها با سختی لیب وجود ندارد..

مدیر کیفیت مشتری با این چالش مواجه بود که تجهیزات آزمایش برای کنترل سختی کروم رول ها را ندارد و می خواست یک دستگاه کارآمد،محلول اندازه گیری سختی غیر مخرب.

راه حل ها:

بر اساس چالش های فعلی مشتری، ما تصمیم گرفتیم از یک تست کننده سختی فوق صوتی برای اندازه گیری نمونه استفاده کنیم.

زمان اندازه گیری تک دستگاه تست سختی فوق صوتی حدود 4 ثانیه در هر زمان است. which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

قطر شکاف پس از اندازه گیری توسط تست کننده سختی فوق صوتی 0.026 میلی متر است. قطر شکاف پس از اندازه گیری توسط تست کننده سختی راکول 0 است.484 میلی متر (به شکل 2 برای شکاف). پس از اندازه گیری با تست کننده سختی فوق صوتی ، بر روی مونتاژ و استفاده بعدی کاربر تأثیر نخواهد گذاشت.

دستگاه سنجش سختي فوق صوتي سينوون پريکسيون نيروي آزمايش بار کوچيکي را به کار مي گيرهکه می تواند سختی کروم قطعه قطب باتری را در دسته ها بدون آسیب به قطعه کار پس از کالیبراسیون اندازه گیری کند، تا کیفیت تولید محصول را به طور موثر تضمین کند.

شکل ۲با استفاده از میکروسکوپ وضوح بالا Sinowon VM-500 برای بزرگ کردن 412 بار برای مشاهده مقایسه شکاف اندازه گیری سختی ماوراء الصوت و قطر شکاف اندازه گیری سختی راکول

IV. آزمونR-آره.

آمار و تجزیه و تحلیل داده های اندازه گیری شده توسط تست کننده سختی فوق صوتی بر روی نمونه های رول.

توجه: مقادیر نشان داده شده به رنگ قرمز، حداکثر و حداقل مقادیر یک نمونه شش بار اندازه گیری شده است.

زمان تست حدود 4 ثانیه است، برای جزئیات ویدیوی تست را ببینید.

V. تستPزخم ها

آزمون VICنتیجه گیری:

از طریق تجزیه و تحلیل داده های فوق، نتیجه گیری های زیر انجام می شود:

تست کننده سختی فوق صوتی کار ساده ای دارد، ثبات بالایی دارد و فقط نیاز به آماده سازی یک نمونه از همان ماده مورد آزمایش دارد.که می تواند اندازه گیری دقیق سختی را به دست آورد.

تست کننده سختی فوق صوتی دارای مزایای سرعت سریع، قابلیت حمل، دقت بالا و غیره است که می تواند بسیاری از قطعات کار نامنظم و بزرگ را حل کند،و قطعات کاری که نمیتوانند با تست کننده سختی روی دسکتاپ آزمایش شوند. می تواند برای بررسی سختی در محل مقادیر زیادی از قطعات آماده مورد استفاده قرار گیرد و نیازی به نگرانی در مورد مشکل زباله محصول پس از آزمایش سختی وجود ندارد.

تست کننده سختی فوق صوتی از یک نیروی آزمایش بار کوچک برای اندازه گیری قطعات باریک تری استفاده می کند که تست کننده سختی لیب نمی تواند اندازه گیری کند ، مانند صفحات نازک ، لوله های دیواری نازک ، لایه های الکتروپلاستی ،پوشش های اسپری، سطوح نایتریزه، سطوح کربوریزه و دیگر سختی های سطحی. هیچ شکاف قابل مشاهده ای در سطح قطعه کار پس از آزمایش باقی نمی ماند. بنابراین،برای کاربران پیشرفته که نیازی به آسیب به سطح محصول ندارند ایده آل است.، و می تواند اندازه گیری سختی را بدون آسیب به محصول نهایی انجام دهد.

با نرم افزار پردازش داده SPC، از داده های آنلاین و داده های تاریخی برای دریافت آمار، داده های اندازه گیری تجسم شده، نمایش آیکون بصری، می تواند محدودیت های بالا و پایین را تنظیم کند،تشخيص ناهنجاري ها، پشتیبانی از گزارش های صرفه جویی و صادرات و داده های آزمایش را می توان ردیابی کرد.

سنجنده سختی فوق صوتی سری Sinowon Precision SU-300 یک راه حل آزمایش سختی موثر در محل برای تولید صنعتی مدرن را فراهم می کند.در حالی که بهبود کنترل کیفیت شرکت، این باعث کاهش زیان شرکت و افزایش سود شرکت می شود.

پارامترهای زیر را می توان با [بررسي کننده سختي فوق صوتي موتوري SU-300M با براکت خاص برای رول هاي تحقيقات موتوري] اندازه گیری کرد:

1ارزیابی کیفیت مواد: اندازه گیری سختی می تواند به ارزیابی کیفیت مواد رول کمک کند. سختی بالا به طور کلی نشان می دهد که مواد سخت تر هستند.با مقاومت و دوام بهتر به لباس.

2ارزیابی عملکرد رول: با اندازه گیری سختی رول، می توان ویژگی های عملکرد آن را ارزیابی کرد، مانند توانایی آن در تحمل فشار بالا و بارهای سنگین.هرچه سختي بيشتره، هرچه رول به طور کلی قادر به تحمل فشارها و بارهای بیشتر باشد.

3بررسی کیفیت کروم: کروم یک پوشش محافظ استفاده می شود که می تواند مقاومت در برابر فرسایش و مقاومت در برابر خوردگی را در سطح رول فراهم کند.با اندازه گیری سختی کروم، کیفیت و ضخامت آن را می توان ارزیابی کرد تا اطمینان حاصل شود که دارای خواص محافظتی مناسب است.

4کنترل کیفیت: اندازه گیری سختی بخش مهمی از کنترل کیفیت است که می تواند برای اطمینان از ثبات و استاندارد سازی در فرآیند تولید رول استفاده شود.با اندازه گيري منظم سختي، ممکن است هر رولی نامناسب تشخیص داده شود و اقدامات مناسب برای تعمیر یا تعویض آنها انجام شود
