تست کننده سختی فوق صوتی دقیق راه حل های اندازه گیری لوله های فولاد ضد زنگ

راه حل های اندازه گیری سختی سنج اولتراسونیک دقیق برای لوله های فولادی ضد زنگ

I. آزمایشSنمونه ها وMالزامات:

قطعه کار: لوله فولادی ضد زنگ (شکل 1).

قطر محصول: 10-20 میلی متر

الزامات سختی اندازه گیری 130 ~ 220HV

الزامات آزمایش: بازرسی کامل آنلاین

ابزار مورد استفاده: سختی سنج اولتراسونیک SU-400M (پروب موتوری 3N)

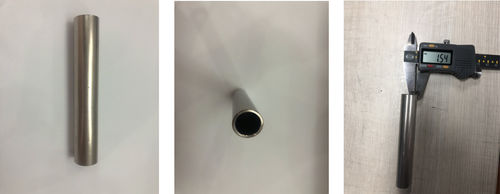

شکل 1. نقاشی فیزیکی نمونه

II. فعلی1. سختی سنج راکول، سختی سنج برینل، سختی سنج ویکرز، راندمان اندازه گیری کم. پس از اندازه گیری یک فرورفتگی قابل توجه وجود دارد، بنابراین فقط می توان نمونه برداری کرد.نقاط اصلی:1. سختی سنج راکول، سختی سنج برینل، سختی سنج ویکرز، راندمان اندازه گیری کم. پس از اندازه گیری یک فرورفتگی قابل توجه وجود دارد، بنابراین فقط می توان نمونه برداری کرد.2. سختی سنج پرتابل لیب از اصل ضربه لیب برای اندازه گیری سختی محصول استفاده می کند که الزامات بالایی برای اندازه و وزن قطعه کار اندازه گیری شده دارد و فقط می تواند قطعات کار بزرگ و متوسط را اندازه گیری کند (الزام نظری 5 کیلوگرم). نمی تواند قطعات کار با شکل خاص، قطعات کار کوچک، قطعات کار نازک (از جمله آبکاری، پوشش اسپری، لایه نیترید و غیره) را اندازه گیری کند. بنابراین، اندازه گیری سختی کروم غلتک ها با سختی لیب امکان پذیر نیست.

سختی سنج اولتراسونیک Sinowon Precision از نیروی آزمایشی بار کم استفاده می کند که می تواند بازرسی کامل غیر مخرب سختی لوله های فولادی ضد زنگ را بدون آسیب رساندن به قطعه کار پس از کالیبراسیون انجام دهد و به طور موثر کیفیت تولید محصولات را تضمین می کند.

مشتریان همچنین می خواستند یک روش اندازه گیری سختی کارآمد و غیر مخرب برای اندازه گیری و غربالگری سریع پیدا کنند.

III. راه حل ها:

بر اساس نقاط درد اندازه گیری فعلی، ما تصمیم گرفتیم از یک سختی سنج اولتراسونیک برای اندازه گیری نمونه استفاده کنیم.

از آنجایی که زمان یک اندازه گیری واحد سختی سنج اولتراسونیک حدود 6 ثانیه در هر بار است، راندمان 17 برابر نسبت به سختی سنج راکول رومیزی افزایش می یابد. و قطر فرورفتگی پس از اندازه گیری توسط سختی سنج اولتراسونیک 0.026 میلی متر است و قطر فرورفتگی پس از اندازه گیری توسط سختی سنج راکول 0.484 میلی متر است (مقایسه فرورفتگی را در شکل 2 ببینید). پس از استفاده از سختی سنج اولتراسونیک، بر مونتاژ و استفاده بعدی کاربر تأثیری نمی گذارد.

شکل 2. استفاده از میکروسکوپ با وضوح بالای Sinowon VM-500 برای بزرگنمایی 412 برابر برای مشاهده مقایسه فرورفتگی اندازه گیری سختی اولتراسونیک و قطر فرورفتگی اندازه گیری سختی راکول

IV. مقایسه

T

آزمایشسختی سنج میکرو ویکرز (نیروی آزمایش 300gf)نتایج باMمیکروسختیTستر وسختی سنج میکرو ویکرز (نیروی آزمایش 300gf)ltrasonicHardnessTستر.سختی سنج میکرو ویکرز (نیروی آزمایش 300gf)تعداد آزمایشات

1

تعداد آزمایشات1

تصاویر اندازه گیری میدانی سختی سنج اولتراسونیک:

V. نتیجه گیری آزمایش:

از طریق تجزیه و تحلیل داده های فوق، نتایج زیر به دست می آید:

سختی سنج های اولتراسونیک ساده برای کار و بسیار قابل اعتماد هستند و امکان اندازه گیری دقیق سختی را فراهم می کنند.

سختی سنج اولتراسونیک دارای ویژگی های قابلیت حمل، راندمان بالا، دقت بالا و غیر مخرب بودن است. می تواند بسیاری از مشکلات سختی قطعه کار را که توسط سختی سنج های رومیزی و لیب قابل آزمایش نیستند، حل کند و یک روش آزمایش سختی در محل کارآمد را برای تولید صنعتی مدرن ارائه می دهد.

استفاده از سختی سنج اولتراسونیک نه تنها کنترل کیفیت شرکت را بهبود می بخشد، بلکه ضرر شرکت را نیز کاهش می دهد و سود شرکت را افزایش می دهد.
