تست کننده سختی فوق صوتی دقیق حلول اندازه گیری سختی توپ فولادی

راه حل های اندازه گیری سختی توپ فولادی با استفاده از سختی سنج اولتراسونیک دقیق

I. نمونه های آزمایشی و الزامات:

نمونه ها: توپ فولادی (شکل 1)

جنس: فولاد

اندازه توپ فولادی: 11 میلی متر

الزامات: سختی محصول توپ فولادی باید آزمایش شود.

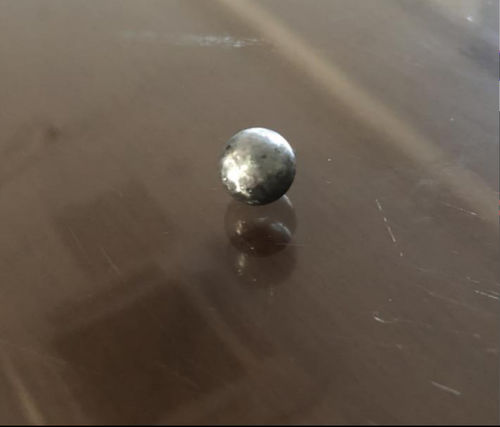

شکل 1. نقاشی فیزیکی نمونه

II. چالش هامواجه شده توسطمشتریان:بدنه سختی سنج راکول رومیزی سنتی نسبتاً سنگین است، که عموماً برای اندازه گیری آزمایشگاهی استفاده می شود، فرورفتگی پس از اندازه گیری بزرگ است و توپ فولادی دیگر نمی تواند برای کالا استفاده شود و فقط می توان آن را دور انداخت، بنابراین فقط برای نمونه برداری تصادفی از سختی آزمون مخرب مناسب است و برای کاربران مناسب نیست که بازرسی سختی در مقیاس بزرگ قطعات کار را در محل انجام دهند.سختی سنج ویکرز برای اپراتور تقاضا دارد، راندمان کم دارد و برای مشتریان مناسب نیست که محصولات با حجم بالا را بازرسی کنند.

سختی سنج پرتابل لیب از اصل ضربه لیب برای اندازه گیری سختی محصول استفاده می کند که الزامات بالایی برای اندازه و وزن قطعه کار اندازه گیری شده دارد و فقط می تواند قطعات کار بزرگ و متوسط (نیاز نظری 5 کیلوگرم) را اندازه گیری کند. نمی تواند قطعات کار با شکل خاص، قطعات کار کوچک، قطعات کار نازک (از جمله آبکاری، پوشش اسپری، لایه نیترید و غیره) را اندازه گیری کند. بنابراین، نمی تواند سختی توپ های فولادی را با سختی سنج لیب اندازه گیری کند.

مدیر کیفیت مشتری با چالش کمبود تجهیزات آزمایش برای بررسی کامل سختی قطعات کار مواجه بود و می خواست یک راه حل اندازه گیری سختی کارآمد و غیر مخرب پیدا کند.

III. راه حل ها:

بر اساس چالش های فعلی مشتری، ما تصمیم گرفتیم از یک سختی سنج اولتراسونیک برای اندازه گیری نمونه ها استفاده کنیم.

زمان اندازه گیری واحد سختی سنج اولتراسونیک حدود 4 ثانیه در هر بار است که بیش از 17 برابر بیشتر از راندمان اندازه گیری سختی سنج راکول رومیزی و بیش از 40 برابر بیشتر از راندمان اندازه گیری سختی سنج ویکرز رومیزی است.

قطر فرورفتگی پس از اندازه گیری توسط سختی سنج اولتراسونیک 0.026 میلی متر است. قطر فرورفتگی پس از اندازه گیری توسط سختی سنج راکول 0.484 میلی متر است (به شکل 2 برای فرورفتگی مراجعه کنید). پس از اندازه گیری با سختی سنج اولتراسونیک، بر مونتاژ و استفاده بعدی کاربر تأثیری نخواهد داشت.

سختی سنج اولتراسونیک Sinowon Precision از یک نیروی آزمایشی بار کوچک استفاده می کند که می تواند سختی کروم رول قطعه قطب باتری را در دسته ها بدون آسیب رساندن به قطعه کار پس از کالیبراسیون اندازه گیری کند تا به طور موثر کیفیت تولید محصول را تضمین کند.

شکل 2. استفاده از میکروسکوپ با وضوح بالای VM-500 Sinowon برای بزرگنمایی 412 برابر برای مشاهده مقایسه فرورفتگی اندازه گیری سختی اولتراسونیک و قطر فرورفتگی اندازه گیری سختی راکول

IV. نتایج آزمایش:

ما مقادیر سختی نمونه ها را به ترتیب با استفاده از سختی سنج میکرو، سختی راکول و سختی سنج اولتراسونیک آزمایش کردیم.

تعداد آزمایش ها

1

از طریق تجزیه و تحلیل داده های فوق، نتایج زیر به دست می آید:سختی سنج اولتراسونیک SU-300 می تواند سختی نمونه های توپ فولادی را به طور کامل بررسی کند و به سرعت محصولاتی را که با استاندارد سختی مطابقت ندارند، غربال کند.

سختی سنج اولتراسونیک دارای مزایای سرعت بالا، قابلیت حمل و دقت بالا است. می تواند بسیاری از بی نظمی ها، قطعات کار بزرگ و قطعات کاری را که نمی توانند توسط سختی سنج رومیزی آزمایش شوند، حل کند. می توان از آن برای بازرسی سختی در محل مقادیر زیادی از قطعات کار تمام شده استفاده کرد و نیازی به نگرانی در مورد مشکل دور انداختن محصول پس از آزمایش سختی نیست.

سختی سنج اولتراسونیک از یک نیروی آزمایشی بار کوچک برای اندازه گیری قطعات کار نازک تری استفاده می کند که سختی سنج لیب نمی تواند اندازه گیری کند، مانند صفحات نازک، لوله های نازک دیواره، لایه های آبکاری، پوشش های اسپری، سطوح نیترید، سطوح کربوره و سایر سختی های سطحی. هیچ فرورفتگی قابل مشاهده ای پس از آزمایش روی سطح قطعه کار باقی نمی ماند. بنابراین، برای کاربران سطح بالا که نیازی به آسیب رساندن به سطح محصول ندارند، ایده آل است و می تواند اندازه گیری سختی را بدون آسیب رساندن به محصول نهایی انجام دهد.

با نرم افزار پردازش داده SPC، از داده های آنلاین و داده های تاریخی برای دریافت آمار، داده های اندازه گیری بصری، نمایش آیکون بصری، می تواند حدود بالا و پایین را تنظیم کند، ناهنجاری ها را برجسته کند، از ذخیره و صادرات گزارش ها پشتیبانی کند و داده های آزمایش را می توان ردیابی کرد.

سختی سنج اولتراسونیک سری SU-300 Sinowon Precision یک راه حل آزمایش سختی در محل کارآمد را برای تولید صنعتی مدرن ارائه می دهد. در حالی که کنترل کیفیت شرکت را بهبود می بخشد، ضرر شرکت را کاهش می دهد و سود شرکت را افزایش می دهد.
