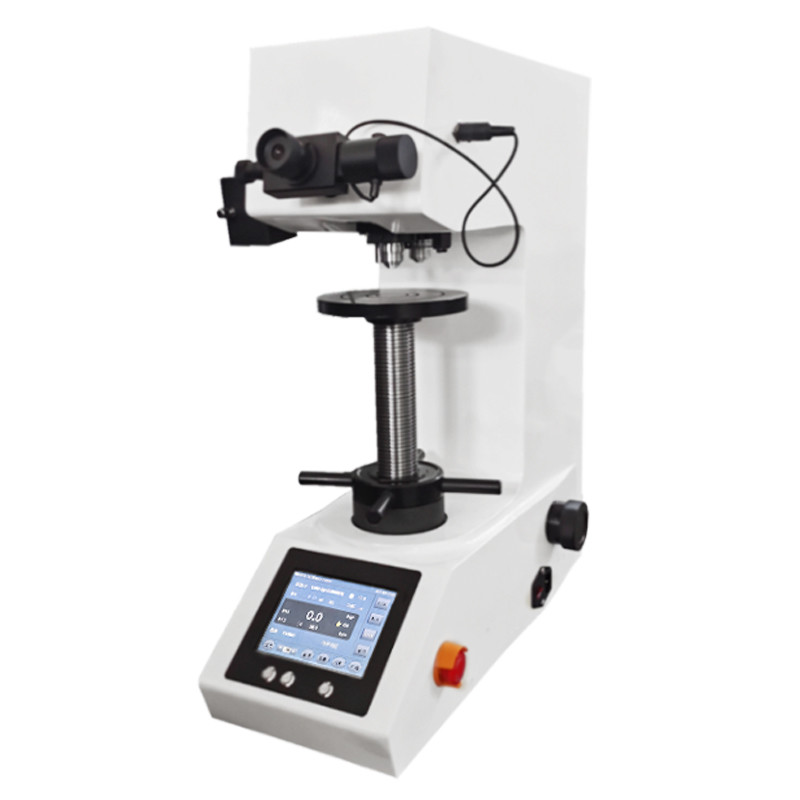

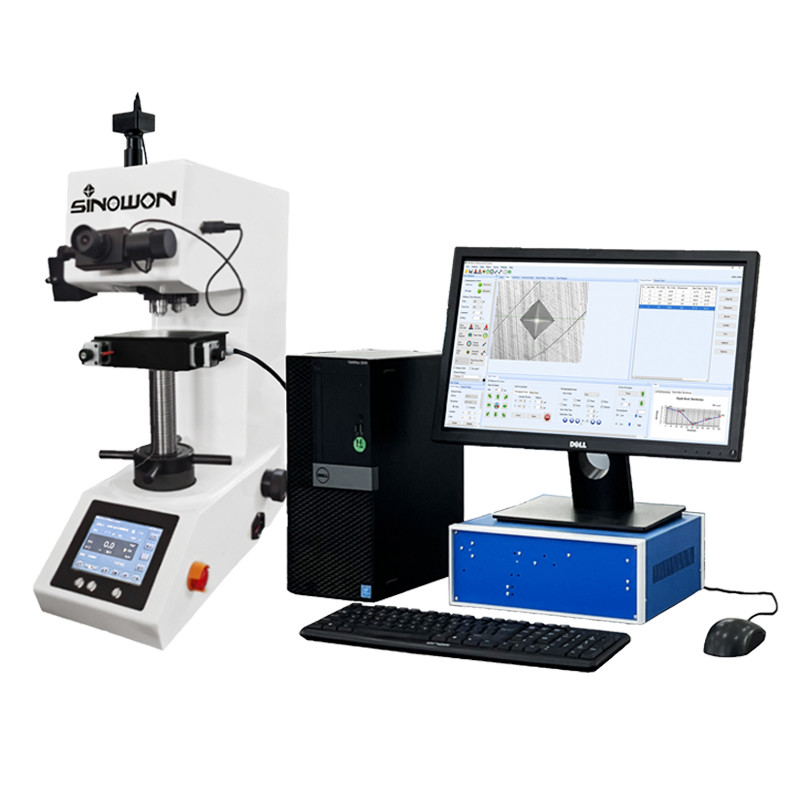

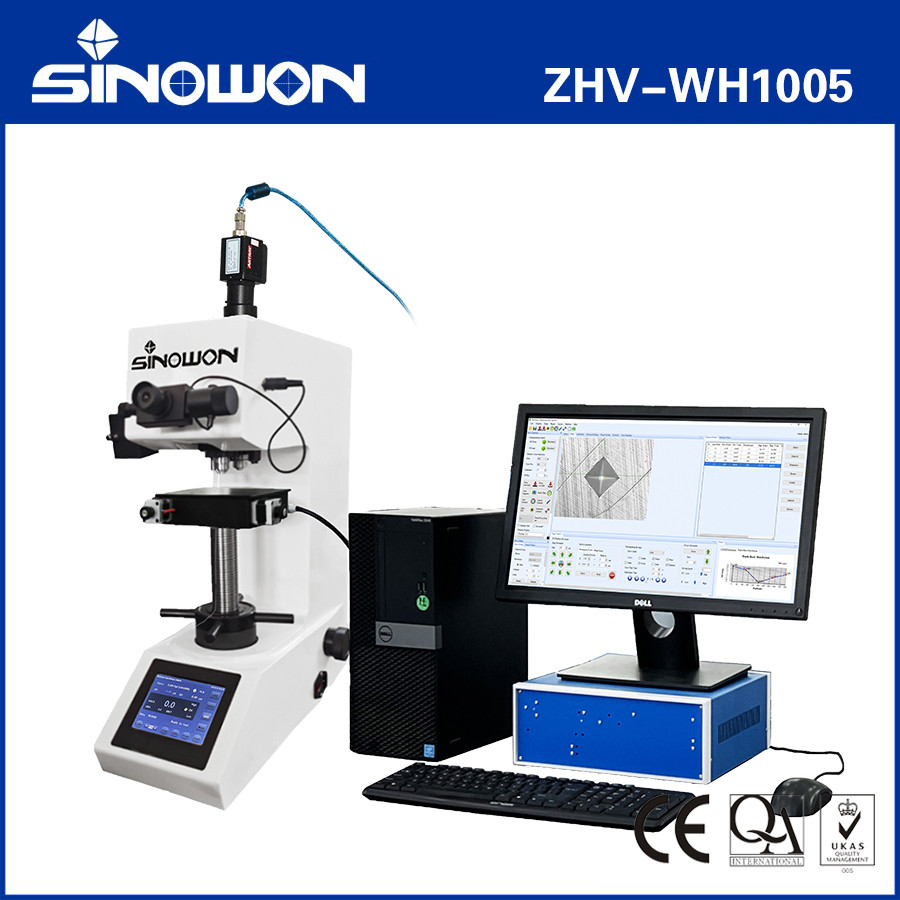

تستر سختی سنج اتوماتیک ماکروویکرز AutoVicky ZHV-WH5010
روش ویکرز بر اساس یک سیستم اندازهگیری نوری است و طیفی از بارهای سبک را با استفاده از یک فرورونده الماسی مشخص میکند تا یک فرورفتگی ایجاد کند که اندازهگیری شده و به یک مقدار سختی تبدیل میشود. این روش برای آزمایش انواع گستردهای از مواد بسیار مفید است، اما نمونههای آزمایش باید صیقل داده شوند تا امکان اندازهگیری اندازه فرورفتگیها فراهم شود. از یک الماس با شکل هرمی با پایه مربع برای آزمایش در مقیاس ویکرز استفاده میشود. معمولاً بارها بسیار سبک هستند و از 10 گرم تا 1 کیلوگرم نیرو متغیر هستند، اگرچه بارهای "ماکرو" ویکرز میتوانند تا 50 کیلوگرم یا بیشتر نیز برسند.
مقدمه:کالا
ویژگی محصول
:کالا
- سیستم وزن مرده شش کلاسه دقیق از 0.5 کیلوگرم نیرو تا 10 کیلوگرم نیرو، و بارگذاری، ماندگاری و تخلیه خودکار در طول فرآیند آزمایش
- برجک اتوماتیک پایدار با 3 موقعیت کاری، فرورونده الماس ماکروویکرز، عدسیهای 10x و 40x در یک صفحه کانونی نصب شدهاند.
- مسیر نوری با وضوح بالا با دوربین 5 مگاپیکسلی، فرورفتگی سختی را به وضوح نشان میدهد، بزرگنمایی ویدئویی بیش از 2000 برابر است، اندازهگیری فرورفتگیهای کوچک را آسان میکند.
- پلتفرم X-Y موتوری با اندازه فلزی 110x100 میلیمتر و کورس اندازهگیری 50x50 میلیمتر، میتوان آن را برنامهریزی کرد تا سختی ویکرز نمونه را به طور خودکار آزمایش کند.
- نرمافزار تست ویکرز اتوماتیک قدرتمند ATS-100 با عملکردهای تست هوشمند سیستم عامل ویندوز، Word، Excel، PDF و سایر گزارشهای خروجی سفارشی در دسترس هستند.
- مشخصات
:کالا
| تستر سختی سنج اتوماتیک ماکروویکرز |
مدل |
| AutoVicky ZHV-WH0503 |
AutoVicky ZHV-WH1005 |
AutoVicky ZHV-WH3010 |
AutoVicky ZHV-WH5010 |
کد# |
| 821-170-0503 |
821-170-1005 |
821-170-3010 |
821-170-5010 |
نیروی بارگذاری |
| N |
0.3; 0.5; 1.0; 2.0; 3.0; 5.0 |
4.9; 9.8; 19.6; 29.4; 49.0; 98.0 |
1.0; 3.0; 5.0; 10.0; 20.0; 30.0 |
1.0; 5.0; 10.0; 20.0; 30.0; 50.0 |
کیلوگرم نیرو |
| 2.94; 4.9; 9.8; 19.6; 29.4; 49.0 |
0.5; 1.0; 2.0; 3.0; 5.0; 10.0 |
9.8; 29.4; 49.0; 98.0; 196; 294 |
9.8; 49.0; 98.0; 196; 294; 490 |
عدسی |
| 10×, 40× |
10×,20× |
10×,20× |
10×,20× |
سیستم بارگذاری |
| خودکار |
استیج X-Y موتوری |
| موتور پلهای کوچک با اندازه L:255*W:205mm |
کورس استیج X-Y |
| 50x50mm |
حداقل گام |
| 0.625um |
زبان |
| انگلیسی |
زمان بارگذاری |
| 1~60s قابل تنظیم |
برجک |
| برجک خودکار |
عدسی |
| 10×, 40× |
سیستم فوکوس محور Z |
| فوکوس دستی با چرخ دستی متقاطع |
حداقل واحد اندازهگیری |
| 0.025 μm |
حداکثر ارتفاع نمونه |
| 170mm |
گلوی دستگاه |
| 135mm |
استاندارد اجرایی |
| GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 |
منبع تغذیه |
| 220 VAC, 50/60 Hz |
ابعاد (L×W×H) |
| (540*240*630)mm |
ابعاد بستهبندی |
| (620*485*800)mm |
نرمافزار تست خودکار |
| نرمافزار تجزیه و تحلیل و اندازهگیری تصویر ATS-100 (دانگل و سیدی) |
نوع دوربین |
| دوربین HD 5 مگاپیکسلی |
آداپتور دوربین |
| ZHV-WH1005-1X |
کنترلکننده حرکت |
| سیستم کنترل پلتفرم خودکار X-Y |
مانیتور |
| مانیتور 21.5 اینچی HDMI |
وزن خالص |
| 80Kg |
وزن ناخالص |
| 105Kg |
معرفی نرمافزار اندازهگیری ویکرز و کنوپ |
مزایای نرمافزار:
1. میتواند اسکن پانوراما را درک کند، گرافیک کلی محصول را به کامپیوتر اسکن کند، هر موقعیتی را انتخاب کند و محصول به طور خودکار به موقعیت مورد نیاز منتقل میشود.
2. میتواند 17 روش برنامهریزی مسیر را پشتیبانی کند، هر تعداد را تنظیم کند، مانند 30 مختصات نقطه، روی شروع کلیک کنید و دستگاه به طور خودکار 30 اندازهگیری نقطه را بدون عملیات دستی، بارگذاری خودکار، فوکوس خودکار و اندازهگیری خودکار تکمیل میکند.
3. مجهز به موتور محور Z و سیستم فوکوس خودکار اختیاری است، نیازی به یافتن دستی طول کانونی نیست و دستگاه به طور خودکار فوکوس میکند. تمام مراحل توسط نرمافزار تکمیل میشوند تا از خطاهای اندازهگیری دستی جلوگیری شود.
عملکرد اصلی:
● توانایی تشخیص خودکار تصویر فرورفتگی پیشرو است و راندمان تشخیص، پایداری و دقت نتایج تشخیص بالا است.
● دو نوع کالیبراسیون: کالیبراسیون نوری، (دستی / خودکار) کالیبراسیون بلوک سختی. بلوک سختی از میانگینهای متعدد، بلوکهای استاندارد چندگانه دلخواه و کالیبراسیون تقسیمبندی شده و اندازهگیری ترجیحی پشتیبانی میکند.
● علاوه بر اندازهگیری خودکار، سه گزینه اندازهگیری دستی وجود دارد: اندازهگیری چهار طرفه، اندازهگیری قطری و اندازهگیری چهار نقطهای (ترتیب انتخاب چهار راس میتواند دلخواه باشد).
● سه نوع علامت فرورفتگی پشتیبانی میشود: "مستطیل"، "صلیب قرمز" و "دایرهای".
● در طول اندازهگیری دستی، عملکرد ذرهبین را دارد که برای یافتن موقعیت راس فرورفتگی مناسب است؛
● عملکرد میانبر صفحه کلید منحصر به فرد میتواند به سرعت راس انتخاب شده را حرکت دهد تا عملیات اندازهگیری کارآمدتر شود.
● فاصله پیکسلی و فاصله فیزیکی قطر فرورفتگی را ارائه دهید و مقدار HV / HK را تحت بار فعلی در زمان واقعی محاسبه کنید.
● تعویض خودکار برجک (تعویض عدسی و فرورونده).
● 5 میلیون دوربین دیجیتال برای نمایش ویدئوی فرورفتگی بر روی کامپیوتر. میتواند تصاویر را ضبط و ذخیره کند.
● وضعیت تستر سختی فعلی را در زمان واقعی نمایش و بهروزرسانی کنید: فرورونده / عدسی فعلی، زمان نگهداری بار، نیروی بارگذاری و غیره.
● فاصله بین دو نقطه را میتوان به صورت دستی اندازهگیری کرد. چندین گروه از فواصل را میتوان همزمان بر روی ویدئو یا تصویر نمایش داد.
● در صورت وجود وضوحهای مختلف، عدسیهای مختلف و بارهای مختلف، نرمافزار به طور خودکار بهترین ضریب کالیبراسیون را انتخاب میکند.
● تمام اطلاعات نقطه آزمایش را میتوان به طور جداگانه یا با توجه به نیاز مشتری شناسایی و علامتگذاری کرد. اطلاعات شناسایی نقطه آزمایش در جدول توالی مقدار آزمایش و نمودار فرورفتگی برای سهولت پرس و جو نمایش داده میشود. این عملکرد برای تجزیه و تحلیل و پردازش بعدی بسیار مهم است.
● به استانداردهای تبدیل سختی GB، DIN، ISO، ASTM و سایر استانداردها مراجعه کنید تا: ویکرز HV، کنوپ HK؛ راکول: HRC، HRA، HRB، HRD، HRE، HRF، HRG، HRK؛ راکول سطحی: HR15N، HR30N، HR45N، HR15T، HR30T، HR45T؛ تبدیل متقابل بین مقادیر سختی مانند برینل HBS و برینل HBW را درک کنید.
● هنگام اندازهگیری توالی مسیر لایه سخت شده، حالتهای تنظیم اولیه انعطافپذیر متعددی وجود دارد که به طور خودکار توالی مسیر قبلی را ذخیره و وارد میکنند. مسیر اندازهگیری را نیز میتوان در صورت تمایل برای بارگیری مجدد ذخیره کرد.
● نتایج اندازهگیری توالی مسیر به طور خودکار مقدار عمق لایه سخت شده و منحنی تغییر سختی مربوطه را تولید میکند.
● حالتهای تجزیه و تحلیل متعدد را میتوان برای دادههای اندازهگیری انتخاب کرد. تمام نتایج را میتوان در گزارش گرافیکی تنظیم کرد.
● محتوا و قالب گزارش را میتوان به طور انعطافپذیر تنظیم کرد و اسناد WORD و EXCEL را میتوان به طور خودکار تولید کرد.
● میتوان رمز عبور و اختیار مدیریت را تنظیم کرد: اپراتورهای معمولی فقط میتوانند سختی را با توجه به تنظیمات تعیین شده اندازهگیری کنند.
● ابزار تبدیل مقدار سختی استاندارد داخلی میتواند به طور خودکار مقدار سختی اندازهگیری شده را با توجه به جدول تبدیل کند و آن را در جدول نتایج فهرست کند.
عملکرد پیشرفته:
●
عملکرد اتصال پانورامای چند نمونه. فوکوس خودکار فرورفتگی را میتوان درک کرد و زمان فوکوس فرورفتگی واحد 2-5 ثانیه است. (برای درک این عملکرد، ZHV-VH1010 باید مجهز به محور Z موتور و سیستم فوکوس خودکار باشد)●
عملکرد اتصال پانورامای چند نمونه. به عنوان یک توسعه از عملکرد اندازهگیری فاصله، برنامهریزی دقیق 17 حالت مسیر مورد اندازهگیری با کلیک بر روی تصویر با ماوس تکمیل میشود.1)
انتخاب نقطه آزاد: روی هر موقعیت از تصویر کلیک کنید تا به مسیر مورد اندازهگیری تبدیل شود.2)
جهت دلخواه: هر نقطه شروع و قطعه خط مستقیم را در هر جهت انتخاب کنید.3)
نرمال لبه: نزدیک لبه کلیک کنید تا به طور خودکار قطعات خط نرمال تولید شوند.4)
نرمال دو نقطه: دو انتهای لبه را انتخاب کنید تا قطعه خط نرمال مرکزی تولید شود.5)
نیمساز زاویه: سه نقطه زاویه میسازند تا قطعات نیمساز زاویه تولید شوند.6)
مسیر دایرهای: دو نقطه مرکز / شعاع، تولید یک مسیر در زمان.7)
کانتور لبه: نزدیک لبه کلیک کنید تا به طور خودکار مسیری در امتداد لبه تولید شود.8)
همفاصله لبه: روی فاصله در امتداد لبه کلیک کنید تا قطعات خط همفاصله تولید شوند.9)
شکل موج دندانهدار: دوره تناوب، ارتفاع دندان و تقارن دندان را میتوان به صورت کمی تنظیم کرد.10)
مرکز دو نقطه: دو نقطه را روی تصویر انتخاب کنید تا نقطه میانی به عنوان مسیر مورد اندازهگیری تولید شود.11)
خط: روی هر نقطه شروع، قطعه خط مستقیم در هر جهت و فاصله متغیر در وسط کلیک کنید.12)
چند خطی: نقاط مسیر چند خطی.13)
زیگزاگ: چند خطی زیگزاگ.14)
درونیابی: تعداد / فاصله ثابتی از نقاط مسیر را بین دو نقطه وارد کنید.15)
ماتریس: نقطه مسیر آرایه مستطیلی.16)
چرخ: نقطه مسیر چرخ.17)
حلقه: نقطه مسیر دایرهای.● ارائه
عملکرد کالیبراسیون افست فرورونده / لنز برای از بین بردن انحراف مکانیکی بین فرورونده و لنز و اصلاح خطای کلی سیستم، به منظور بهبود دقت نتایج تست سختی.●
عملکرد اتصال پانورامای چند نمونه. از طریق حرکت پلتفرم خودکار XY، لبه شیء مشخص شده را میتوان اسکن کرد و کانتور لبه شیء را میتوان ترسیم کرد.●
عملکرد اتصال پانورامای چند نمونه. از طریق عملکرد "اسکن پانوراما"، میتوانید یک پانوراما را در یک محدوده مشخص شده به دست آورید و هر برنامهریزی مسیر را روی نقشه انجام دهید.●
عملکرد اتصال پانورامای چند نمونه. عملکرد. برای فرورفتگیهای متعددی که ممکن است در یک میدان دید وجود داشته باشند، حالت منطقه را میتوان انتخاب کرد و فقط فرورفتگیهای موجود در محدوده تعیین شده در طول هر اندازهگیری در نظر گرفته میشوند. هنگامی که حالت منطقه در طول تست مداوم روشن میشود، میتوان از قطع تست ناشی از فرورفتگیهای متعدد در یک میدان دید جلوگیری کرد. عملکرد اصلاح سطح.●
عملکرد اتصال پانورامای چند نمونه. با جدول I و جدول II استاندارد ASTM E384 مطابقت دارد و الزامات تست و اصلاح را برای قطعات منحنی مانند توپ و میله ارائه میدهد.●
عملکرد اتصال پانورامای چند نمونه.انحراف زاویه بین پلتفرم و دوربین را میتوان از طریق اصلاح خودکار زاویه از بین برد و دقت موقعیتیابی پلتفرم را میتوان بهبود بخشید.●
عملکرد اتصال پانورامای چند نمونه.عملکرد چقرمگی شکست را میتوان بررسی کرد تا دادههای چقرمگی شکست فرورفتگی را اندازهگیری کرد.●
عملکرد اتصال پانورامای چند نمونه. اتصال پانوراما را میتوان همزمان برای نمونههای متعدد انجام داد و سپس برنامهریزی مسیر را میتوان روی این پانوراماها انجام داد. در نهایت، تست مداوم تکمیل شد.مشخصات پلتفرم X-Y موتوری VMP-505:
● پلتفرم XY خودکار با سیستم موتور پلهای: فناوری پردازش درجه هوافضا
● عملکرد آببندی برتر، پایداری دقت بازیابی طولانیمدت را تضمین میکند
● اندازه پلتفرم: 255mmx205mm
● حداکثر جابجایی در جهت XY: 50X50mm الزامات)، حداقل گام: 0.625um
● دقت پاسخ: محدوده کامل یک طرفه ≤ 10um
● اسکن کل دوره ≤ 20um
● پلتفرم X-Y موتوری بزرگتر اختیاری VMP1111
● اندازه حرکت X-Y: 110x110mm و اندازه پلتفرم: 310mmx255mm
