خانه /محصولات/سیستم های اندازه گیری ویدئویی/ماشین اندازه گیری دید CNC اتوماتیک Cantilever سری Vimea322

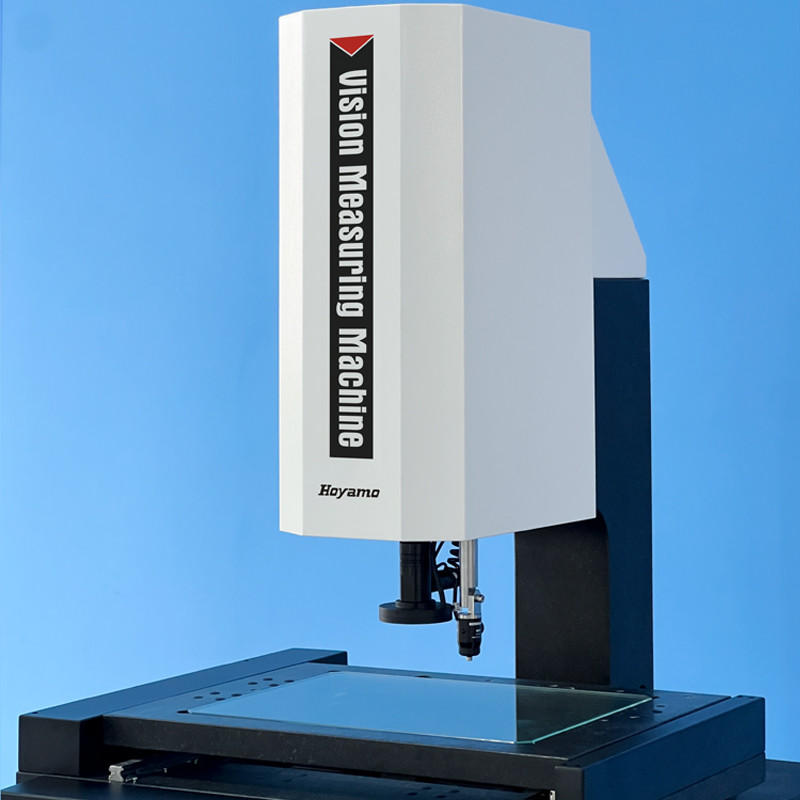

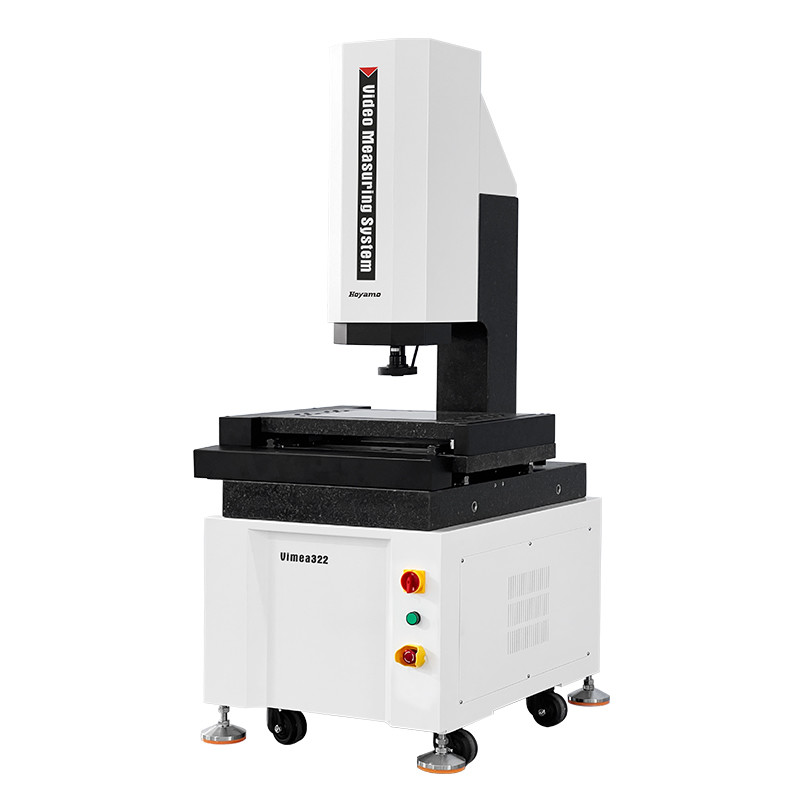

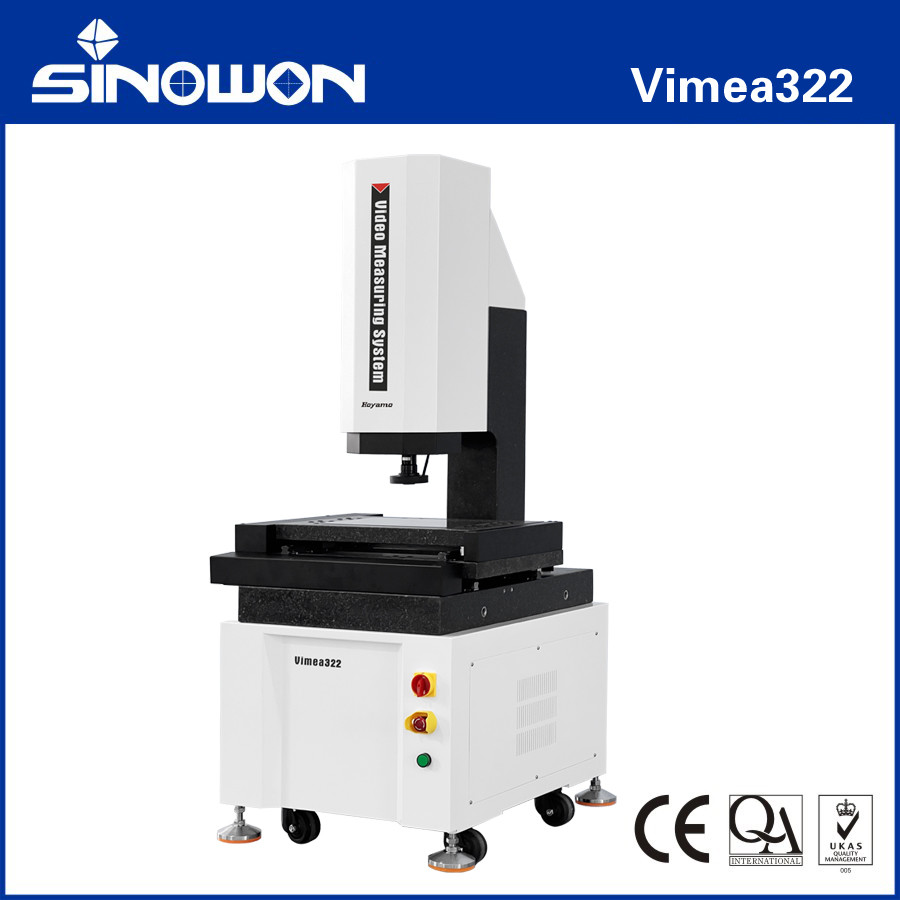

ماشین اندازه گیری دید CNC اتوماتیک Cantilever سری Vimea322

1 مجموعه
MOQ
Can be discussed
قیمت
ماشین اندازه گیری دید CNC اتوماتیک Cantilever سری Vimea322
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
Vimea322A: 524-120G
سفر محور X/Y: (300*200) میلی متر
Z Axis Travel: 200 میلی متر
X/Y/Z 3 محور مقیاس خطی ((ملی متر)): وضوح: 0.5um
تکرار: 2 میلی متر
دقت محور XY: ≤2.5+L/200(um)
دقت محور Z: ≤5.0+L/200(um)
نرم افزار اندازه گیری: iMeasuring
ظرفیت بار: 25 تا 50 کیلوگرم
ابعاد (WxDxH): (789*636*1640) میلی متر
وزن خالص: 200 کیلو
برجسته کردن:

ماشین اندازه گیری دید CNC اتوماتیک,ماشین اندازه گیری دید CNC

,

Cantilever CNC Vision Measuring Machine
اطلاعات اولیه
محل منبع: جیانگمن، چین
نام تجاری: Hoyamo
گواهی: CE
شماره مدل: Vimea322A
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 15 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه/ماه
توضیحات محصول

سیستم اندازه گیری ویدئویی خودکار کانتیلیور Vimea322 سری

ماشین اندازه گیری دید CNC اتوماتیک Cantilever سری Vimea322 0



مشخصات محصول:



1.XYZ کنترل دقیق اتوماتیک CNC سه محور، موقعیت دقیق

2پايه و ستون گرانيت، ثبات خوب

3. راهنمای خطی دقیق، پیچ های توپ درجه آسیاب و موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند

4.0.5μm لوله ریز دقیق برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم؛

5دوربین دیجیتال با وضوح بالا برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق

6.6.5X لنز نوری با وضوح بالا، زوم دقیق، تصحیح یکبار پیکسل؛

7روشنایی سطحی LED 5 حلقه 8 منطقه کنترل شده توسط برنامه و سیستم روشنایی کنتور LED موازی به طور هوشمندانه تنظیم 256 سطح روشنایی را تحقق می دهند.

8نرم افزار اندازه گیری اتوماتیک Vision iMeasuring با توابع قدرتمند و آسان برای استفاده.





مشخصات:



کالا سیستم اندازه گیری ویدئویی خودکار کانتیلیور سری Vimea

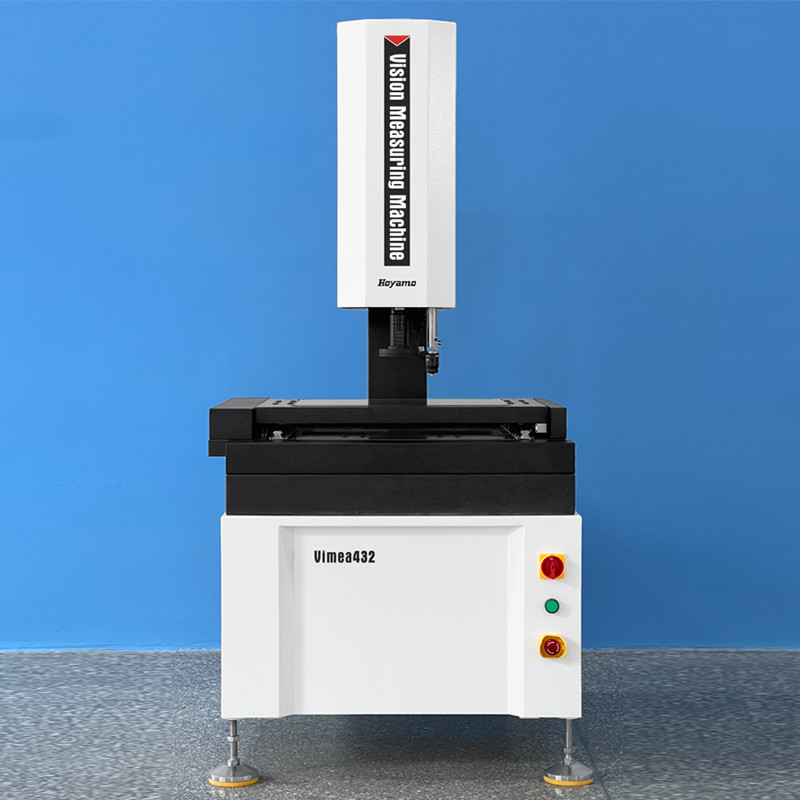

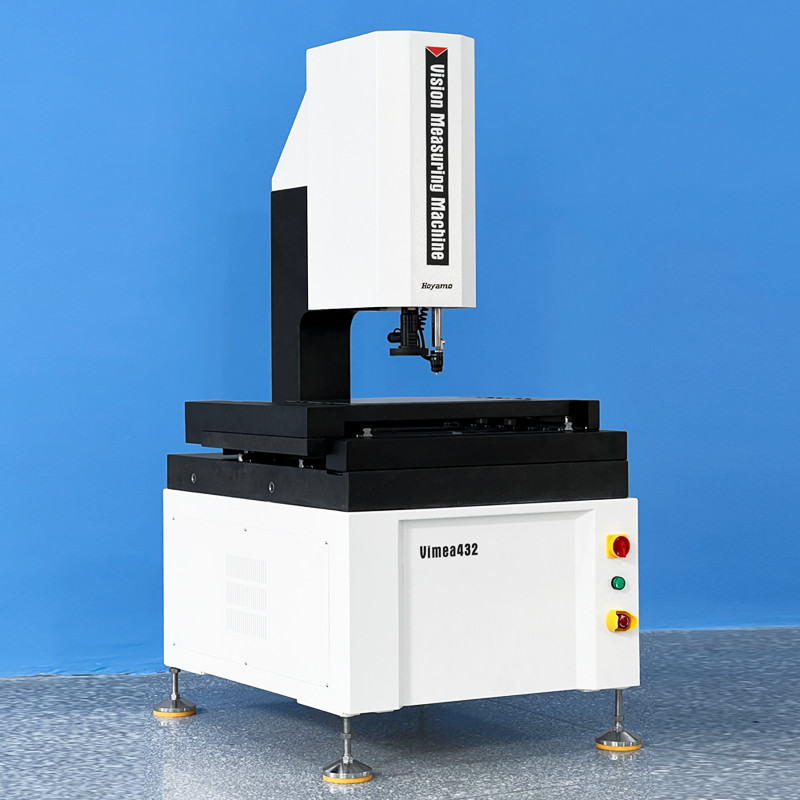

مدل ویما322 ویما 432 Vimea542
سفر محور X/Y (300*200) میلی متر (400*300) میلی متر (500*400) میلی متر
Z محور سفر 200 میلی متر
X/Y/Z 3 محور مقیاس خطی ((ملی متر) رزولوشن مقیاس خطی:0.5m
حالت هدایت راهنمای خطی با دقت بالا، راهنمای دوسر دوسر دوسر
حالت کار کنترل کننده جویستک، کار با ماوس، برنامه تشخیص خودکار
دقت* محور XY:≤2.5+L/200 ((um)
محور Z:≤5.0+L/200 ((um)
تکرار 2m

نورپردازی

سیستم

 محور نورپردازی کنتور موازی LED
سطح 0~255 نوردهی سطح LED بدون مرحله قابل تنظیم 5 حلقه 8 قسمت
سیستم ویدئویی** دوربین دیجیتال با وضوح بالا
6.5X لنز ژوم دستی، بزرگنمایی نوری:0.7X-4.5X، بزرگنمایی ویدیو: 28X ~ 180X
نرم افزار اندازه گیری اندازه گیری
سیستم عملیاتی پشتیبانی از سیستم عامل WIN 10/11-32/64
زبان انگلیسی، چینی ساده، چینی سنتی، نسخه های زبان دیگر اختیاری
محیط کار دمای 20°C±2°C، تغییر دمای <1°C/Hr؛ رطوبت 30%~80%RH؛ لرزش <0.02g's، ≤15Hz.
منبع برق 220V/50Hz/10A
ظرفیت حمل 25 کیلوگرم تا 50 کیلوگرم
ابعاد ((WxDxH) (789*636*1640) میلی متر (961*747*1640) میلی متر 121*860*1690) میلی متر
ابعاد بسته بندی ((WxDxH)) (1040*900*1900) میلی متر (1140*1000*1900) میلی متر (1260*1100*1900) میلی متر
وزن ناخالص 200 کيلوگرم 320 کيلوگرم 505 کیلوگرم

يادداشت:

L طول اندازه گیری شده است ((ملی متر) ، دقت مکانیکی محور Z و دقت تمرکز به شدت با سطح قطعه کار مرتبط است.

بزرگنمایی یک مقدار تقریبی است، به ابعاد مانیتور و وضوح مربوط می شود.

0.5X یا 2X هدف اختیاری در دسترس است با توجه به نیازهای.





توضیحات مدل پیکربندی محصول (نمونه با Vimea322):



دسته بندی محصول 2.5D سه بعدی 2.5D سه بعدی
کالا 2.5D سیستم اندازه گیری ویدئویی خودکار

3D اتوماتيك

سیستم اندازه گیری تماس و ویدئو

2.5D اتوماتيك

لیزر اسکن و سیستم اندازه گیری ویدئویی

3D Multisensory اتوماتیک

دستگاه اندازه گیری
مدل Vimea322A Vimea322B Vimea322C Vimea322D
نوع A ب C D

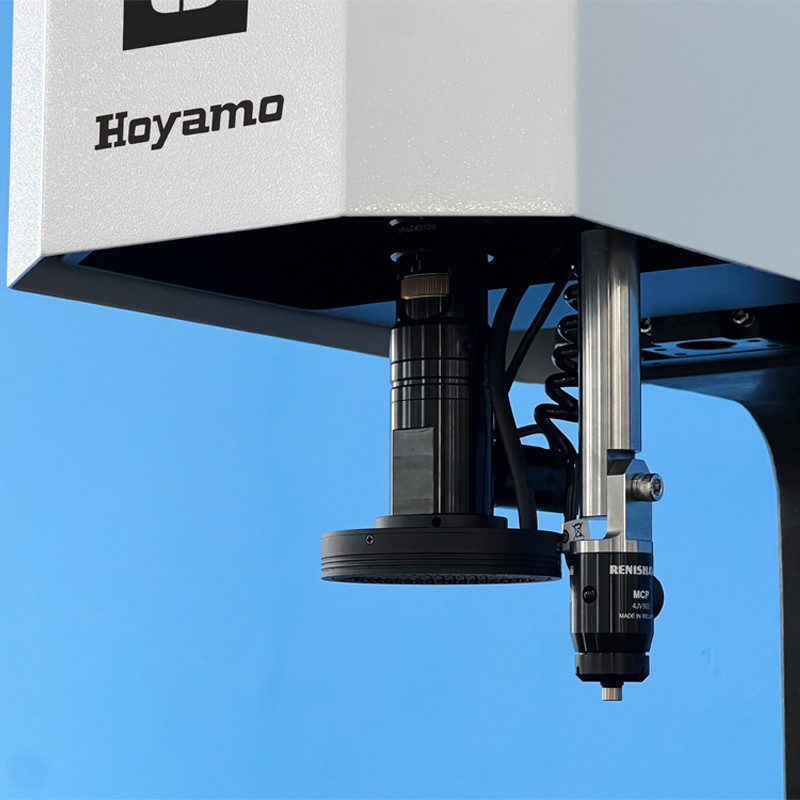

اهمیت حسگر لنز زوم اپتیکال حسگر لنز زوم و حسگر سُند تماس حسگر لنز زوم و حسگر لیزر حسگر لنز زوم، حسگر سُند تماس و حسگر لیزر
سُند تماس بدون MCP-Kit1 بدون MCP-Kit1
ماژول لیزر بدون بدون لیزر Omron لیزر Omron
نسخه نرم افزار اندازه گيري4.1 اندازه گيري4.2 اندازه گيري5.0 اندازه گيري5.1



مدل ها و مشخصات سیستم اندازه گیری ویدئویی خودکار کانتیلیور:



مدل کد# مدل کد# مدل کد#
Vimea322A 524-120G ویما 432A ۵۲۴ تا ۱۲۰H Vimea542A 524 تا 120J
Vimea322B 524-220G Vimea432B 524-220H Vimea542B 524-220J
Vimea322C 524-320G Vimea432C 524-320H Vimea542C 524-320J
Vimea322D 524-420G Vimea432D 524-420H Vimea542D 524-420J



جدول راهنمای سفر سیستم اندازه گیری ویدئویی خودکار کانتیلیور:



سفر

مدل

 دقت

سفر محور X

mm

سفر YAxis

mm

Z محور سفر استاندارد

mm

محور Z حداکثر سفر سفارشی

mm
E1x,y E1z
300x200x200 ویما322 2.5+L/200 5.0+L/200 300 میلی متر 200 میلی متر 200 میلی متر 250 میلی متر
400x300x200 ویما 432 2.5+L/200 5.0+L/200 400 میلی متر 300 میلی متر 200 میلی متر 300 میلی متر
500x400x200 Vimea542 2.5+L/200 5.0+L/200 500 میلی متر 400 میلی متر 200 میلی متر 400 میلی متر



ماشین اندازه گیری دید CNC اتوماتیک Cantilever سری Vimea322 1



برچسب:

دستگاه اندازه گیری چشم انداز اتوماتیک,سیستم اندازه گیری بصری,دستگاه اندازه گیری بینایی CNC

ماشین اندازه گیری دید CNC اتوماتیک,ماشین اندازه گیری دید CNC

CNC Vision Measuring Machine
