تجهیزات اندازه گیری هماهنگ بار سنگین ماشین اندازه گیری نوری خودکار

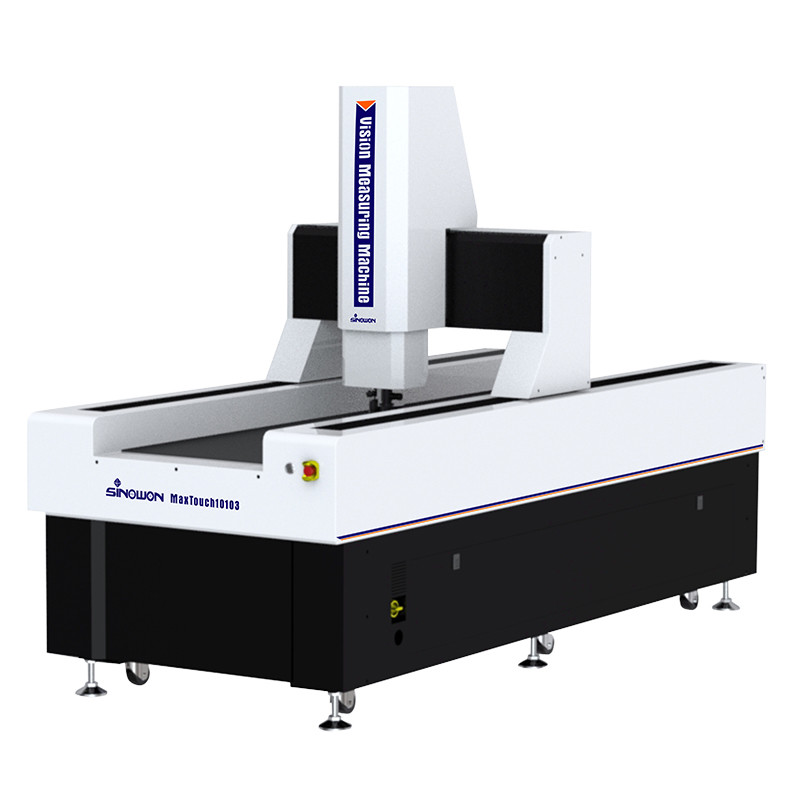

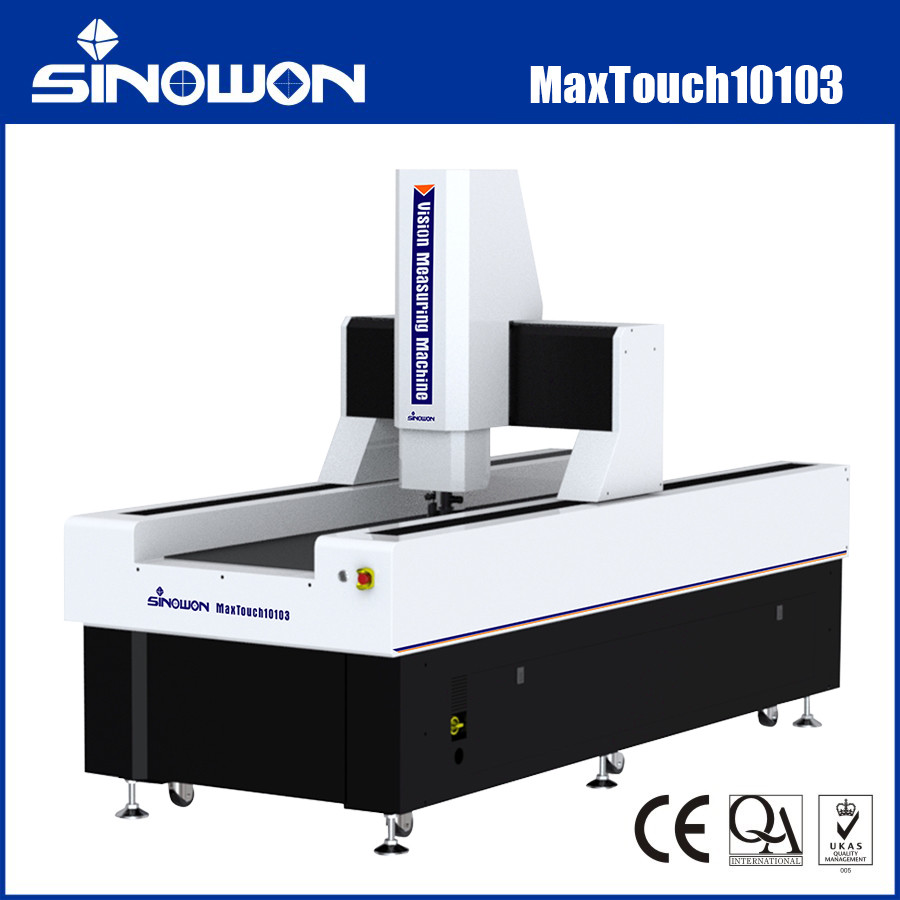

دستگاه اندازه‌گیری مختصات بینایی و پروب نوری با بار سنگین سری MaxTouch

معرفی محصول:

سری MaxTouch یک دستگاه اندازه‌گیری بینایی تمام اتوماتیک از نوع پل متحرک است که برای اندازه‌گیری‌های با دقت بالا و ابعاد بزرگ طراحی شده است. این دستگاه از ساختار پل متحرک استفاده می‌کند، که در آن شیء اندازه‌گیری شده ثابت می‌ماند تا دقت و پایداری اندازه‌گیری را تضمین کند. این دستگاه برای اندازه‌گیری در صنایعی مانند الکترونیک، دستگاه‌های پزشکی، LCDها، هوافضا و هوانوردی مناسب است.

ویژگی‌های محصولc:

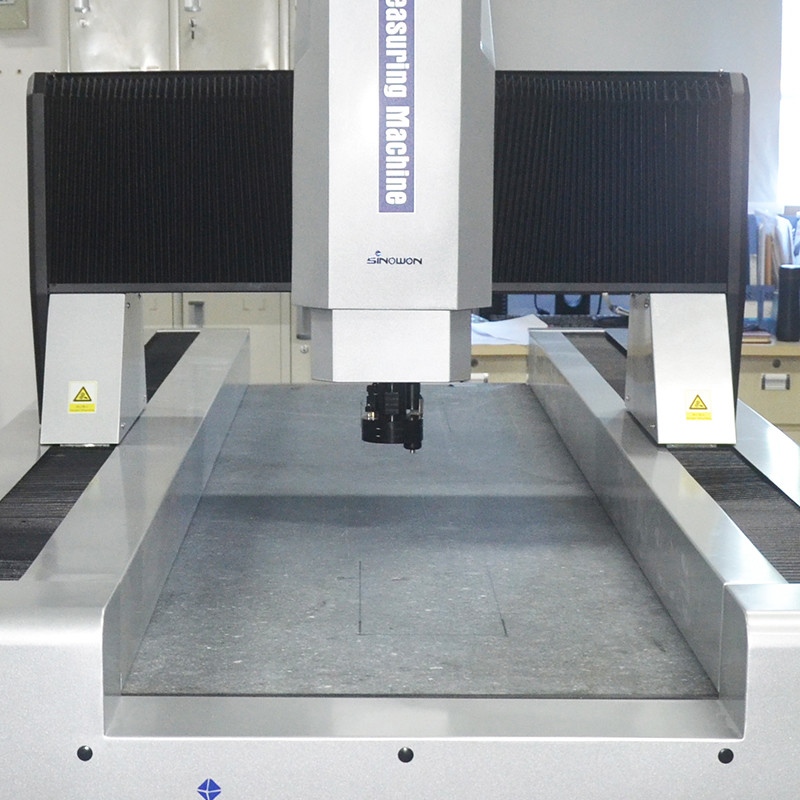

• ساختار پل متحرک گرانیتی، قطعه کار اندازه‌گیری شده ثابت است؛
• کنترل حلقه بسته خودکار CNC چهار محور، اندازه‌گیری کاملاً خودکار؛
• پایه و ستون گرانیتی هندی، پایداری خوب؛
• مقیاس خطی RSF وارداتی، وضوح 0.1um، پیچ توپ آسیاب شده و موتور سروو AC و غیره برای اطمینان از دقت و پایداری سیستم حرکتی؛
• دوربین رنگی HD وارداتی برای پاسخگویی به نیازهای مشاهده واضح و اندازه‌گیری دقیق
• لنز زوم هم‌محور موتوری با وضوح بالا 6.5 برابر، فقط به تصحیح دو برابر و یک بار پیکسل نیاز است؛
• منبع نور سطح LED 5 حلقه‌ای 8 منطقه‌ای با کنترل برنامه، تحقق هوشمندانه تنظیم روشنایی 256 سطحی؛
• نرم‌افزار iMeasuring با عملکرد قدرتمند و عملکرد آسان برای بهبود کنترل کیفیت؛
• ماژول پروب MCP و سنسور لیزر اختیاری. دستگاه‌ها را می‌توان با توجه به نیاز مشتریان سفارشی کرد.

مشخصات:

توجه:

L طول اندازه‌گیری شده (mm) است، دقت مکانیکی محور Z و دقت فوکوس ارتباط زیادی با سطح قطعه کار دارد.

بزرگنمایی مقدار تقریبی است، مربوط به ابعاد مانیتور و وضوح است.

میدان دید (mm) = (قطری*افقی*عمودی)

توضیحات مدل پیکربندی محصول (مثال با MaxTouch553):

مدل‌ها و مشخصات دستگاه اندازه‌گیری بینایی با بار سنگین:

جدول راهنمای فضای اندازه‌گیری دستگاه اندازه‌گیری بینایی با بار سنگین:

سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.

پیکربندی کامپیوتر پیشنهادی:

هسته دستگاه اندازه‌گیری بینایی، سیستم کنترل و نرم‌افزار اندازه‌گیری است و سیستم کامپیوتری حامل اصلی تمام عملیات است که به پایداری و سازگاری بالایی نیاز دارد. برای حل نگرانی‌های شما، یک کامپیوتر Dell Optiplex با عملکرد بالا و سیستم عامل مجاز WIN 10/11 را پیکربندی کنید.

معرفی نرم‌افزار:

نرم‌افزار iMeasuring یک نرم‌افزار اندازه‌گیری چند سنسوری حرفه‌ای است که با تجربه ده ساله توسعه‌دهندگان در صنعت اندازه‌گیری و تحقیق در مورد نرم‌افزار ترکیب شده است. اصل طراحی، عملکرد دوستانه، عملکرد قدرتمند، دقت و پایداری بالا، نگهداری ساده است.
● طراحی معماری نرم‌افزاری عالی و کاملاً شیءگرا، برای اطمینان از پایداری و قابلیت اطمینان نرم‌افزار.
● پشتیبانی از چندین زبان، بدون نیاز به نصب بسته زبان و تغییر نرم‌افزار که برای مشتریان محلی راحت است.
● نرم‌افزار تجزیه و تحلیل آماری SPC حرفه‌ای متصل به نرم‌افزار اندازه‌گیری، برای تحقق این که داده‌ها می‌توانند به طور خودکار به پایگاه داده SPC صادر شوند بدون عملیات دستی.
● مدل مشابه نرم‌افزار برای همیشه رایگان به روز می‌شود، می‌تواند به کاهش مشکلات دیگر برای مشتری کمک کند.
● با الگوریتم یاب لبه قدرتمند، که می‌تواند به دست آوردن لبه سایه یا تصویر تاریک و اطمینان از دقت بالا کمک کند.
● نرم‌افزار می‌تواند به طور خودکار خط، دایره، کمان و سایر عناصر را تشخیص داده و اندازه‌گیری کند.
● بر اساس عناصر مختلف است و چندین عملکرد ساخت عنصر مانند ترجمه، چرخش، استخراج، ترکیبات، موازی، عمودی، آینه‌کاری، تقارن، تقاطع، مماس و غیره را ارائه می‌دهد.
● نرم‌افزار دارای عملکرد تنظیم نقطه شکست است، می‌تواند بین اندازه‌گیری دستی و اندازه‌گیری خودکار به طور هوشمندانه تغییر کند.

کاربرد صنعت:

دستگاه اندازه‌گیری نوری OMM، همچنین به عنوان دستگاه اندازه‌گیری بینایی و دستگاه اندازه‌گیری غیر تماسی، دستگاه اندازه‌گیری دو بعدی، دستگاه اندازه‌گیری 2.5 بعدی شناخته می‌شود، با ارتقاء صنعت تولید با دقت بالا و میکرو مدرن، از روش اندازه‌گیری تصویر نوری غیر تماسی برای اندازه‌گیری سریع و دقیق استفاده می‌کند. اندازه‌گیری ابعاد هندسی و تلرانس‌های هندسی اجتناب‌ناپذیر می‌شود.

دستگاه‌های اندازه‌گیری نوری برای تمام زمینه‌های کاربردی با هدف اندازه‌گیری مختصات مناسب هستند و به طور گسترده در ماشین‌آلات، الکترونیک، ابزار، سخت‌افزار، پلاستیک و سایر صنایع استفاده می‌شوند. مانند: قالب‌ها، پیچ‌ها، فلزات، لوازم جانبی، لاستیک، بردهای PCB، فنرها، سخت‌افزار، الکترونیک، پلاستیک، هوانوردی، هوافضا و غیره، که بر کاستی‌های کولیس‌های ورنیه، میکرومترها و پروژکتورهای پروفیل سنتی غلبه می‌کند، که یک دستگاه اندازه‌گیری با دقت بالا، راندمان بالا و قابلیت اطمینان بالا است که فناوری‌های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می‌کند.

شیء مورد اندازه‌گیری توسط سیستم بزرگنمایی نوری بزرگ می‌شود. پس از جمع‌آوری ویژگی‌های تصویر توسط سیستم دوربین CCD و پردازش توسط الگوریتم‌های کامپیوتری و نرم‌افزاری، شکل کانتور و سطح، اندازه، زاویه و موقعیت قطعات مختلف پیچیده و دقیق را می‌توان به طور خودکار تشخیص داد. بازرسی میکرو و کنترل کیفیت. داده‌های اندازه‌گیری را می‌توان به AUTOCAD وارد کرد تا به یک نقشه مهندسی کامل تبدیل شود و اسناد در فرمت‌های DXF، IGS و سایر فرمت‌ها را می‌توان تولید کرد و همچنین می‌توان آن‌ها را به نرم‌افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC وارد کرد تا CPK و گزارش‌های آماری مختلف تولید شود.
