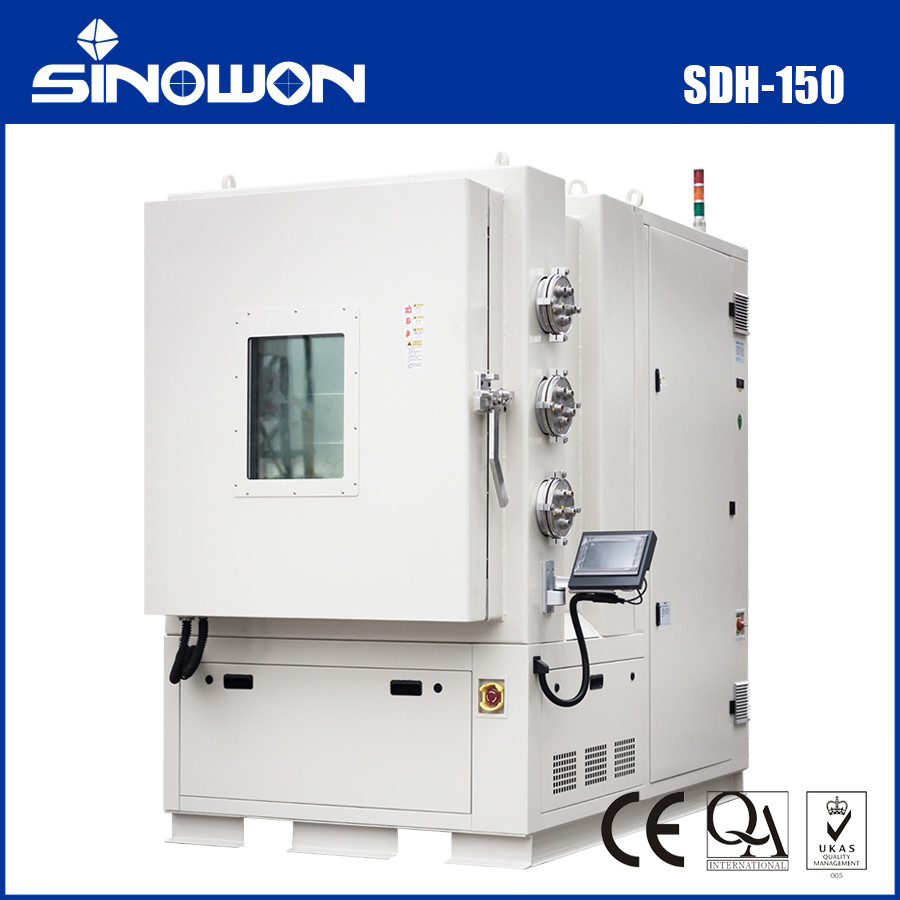

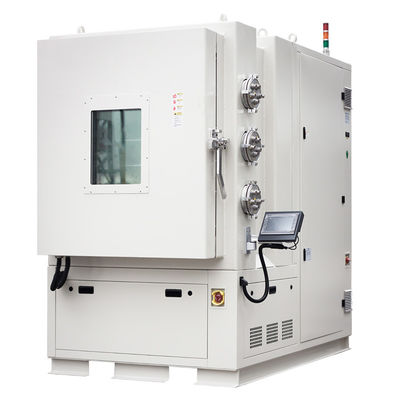

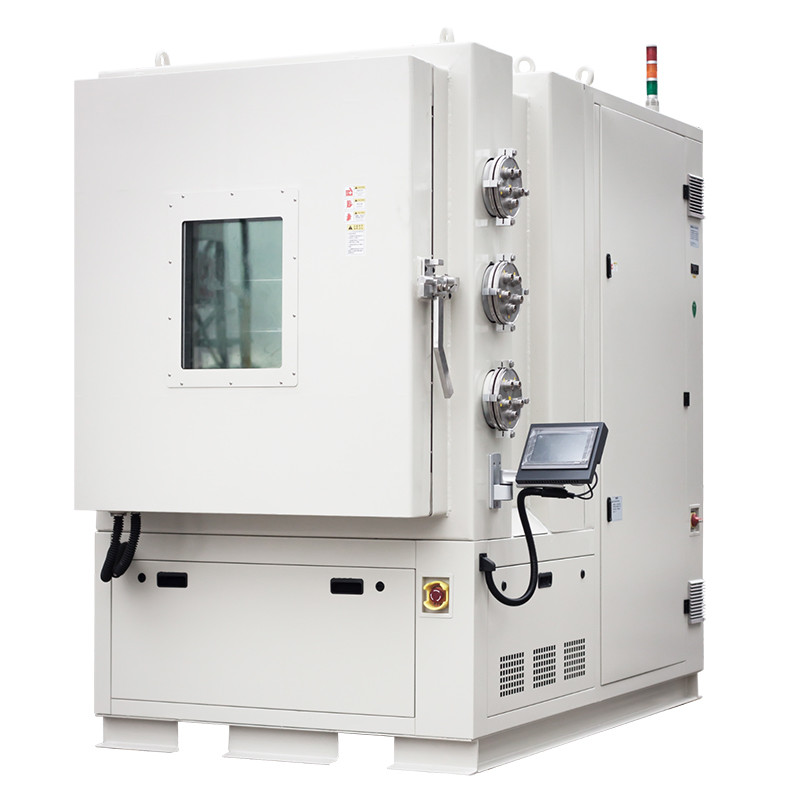

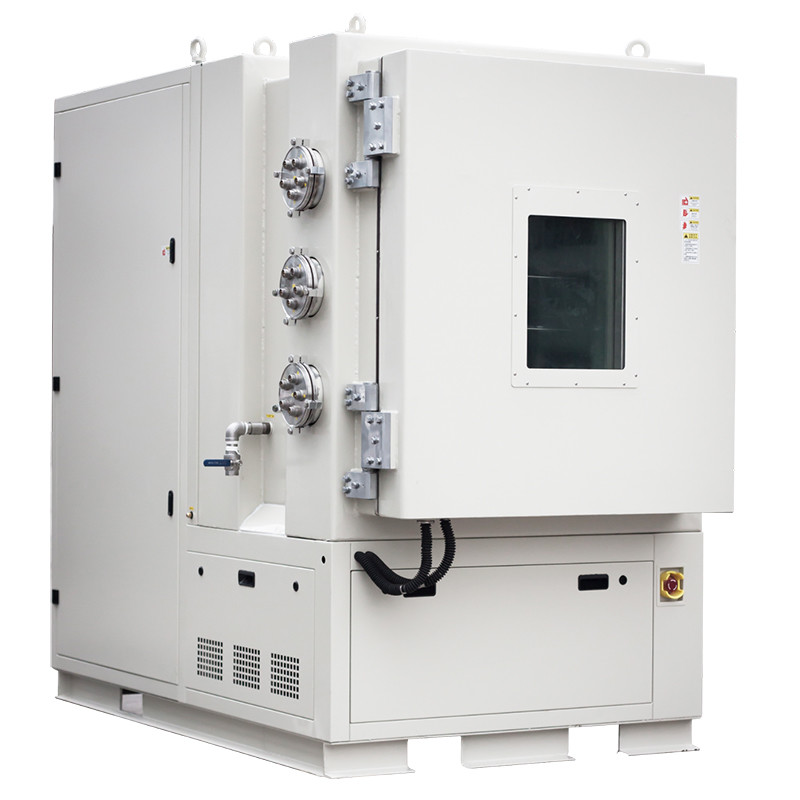

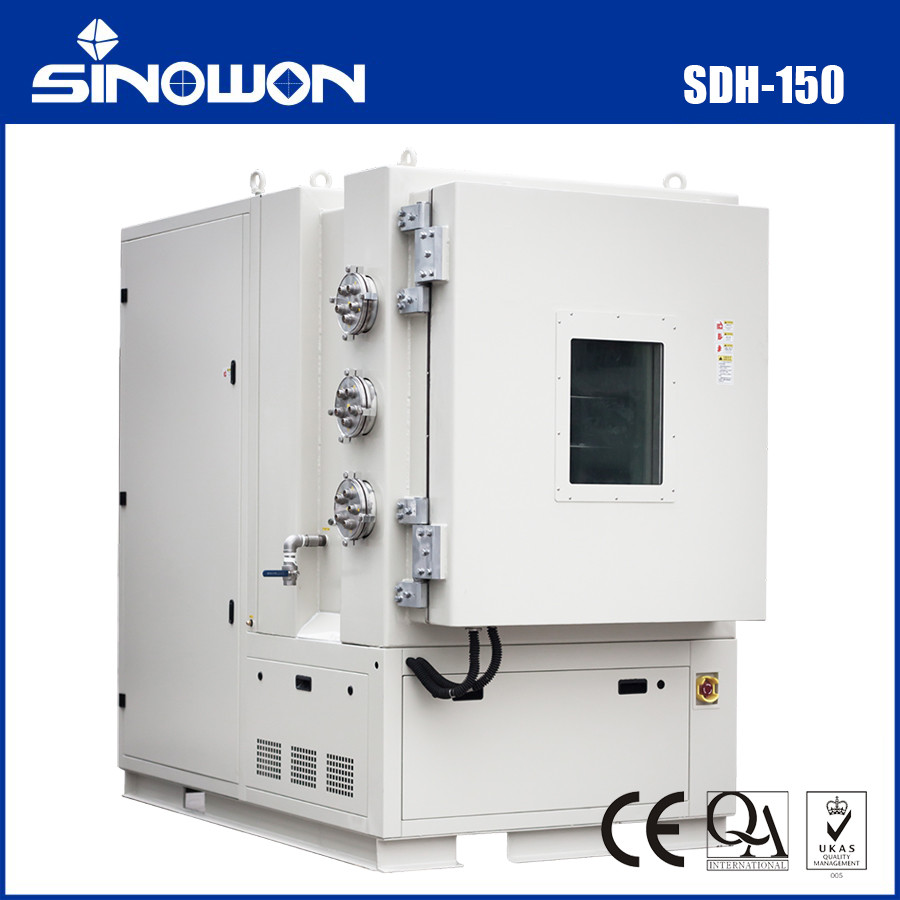

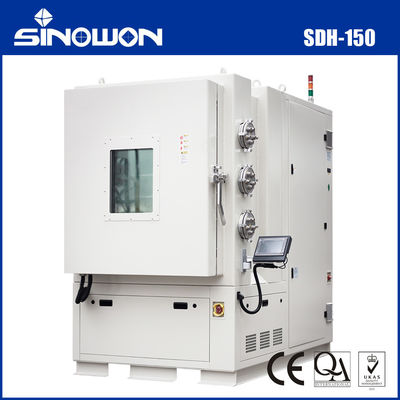

اتاق آزمون ارتفاع بنچ 12kW خنک کننده هوا SDH-150

کالا

مدل

محفظه تست ارتفاع

SDH-150L

ابعاد داخلی

ابعاد خارجی

W500xH600xD500 mm

W1100xH1700xD1600 mm

-40℃ ～ +150℃

نرخ افزایش دما از 20 درجه سانتیگراد تا +85 درجه سانتیگراد ≥ 2 درجه سانتیگراد در دقیقه است، با غیرخطی بودن متوسط ​​در کل فرآیند، در صورت تخلیه

نرخ خنک کننده از 20 درجه سانتیگراد تا -50 درجه سانتیگراد ≥ 1 درجه سانتیگراد در دقیقه است، با غیرخطی بودن متوسط ​​در کل فرآیند، در صورت تخلیه

GB/T2423.1-2001 آزمایش A: روش تست دمای پایین

GB/T2423.2-2001 آزمایش B: روش تست دمای بالا

GB/T2423.21-1991 آزمایش M: روش تست فشار کم

GB/T2423.25 تست Z/AM: تست جامع دمای پایین/فشار کم

GB/T2423.26 تست Z/BM: تست جامع دمای بالا/فشار کم

GJB150.3-1986 روش تست دمای بالا

GJB150.4-1986 روش تست دمای پایین

GJB360A روش 105: روش تست فشار کم

GJB150.2-86 تست فشار کم (ارتفاع)

GB/T10589-2008 شرایط فنی برای محفظه های تست دمای پایین

GB/T11158-2008 شرایط فنی برای محفظه های تست دمای بالا

GB/T11159-2008 شرایط فنی برای محفظه های تست فشار هوای کم

GB/T5170.2-2008 تجهیزات تست دما

GB/T5170.10-1996 تجهیزات تست دمای بالا، پایین و فشار کم

الف) روش تحمل فشار: تحمل فشار داخلی

با استفاده از صفحه فولادی ضد زنگ ضخیم شده با کیفیت بالا SUS304 جعبه فشار داخلی، دیواره داخلی در همه جا صاف و مسطح است، بدون سوراخ و فرورفتگی، تمیز کردن آسان است و در حین استفاده هیچ گونه تجمع آبی وجود نخواهد داشت.

ب) جنس دیواره بیرونی: صفحه فولادی گالوانیزه دو طرفه، درمان پوشش اسپری سطح

ج) مواد عایق جعبه: فایبرگلاس فوم پلی اورتان سفت و سخت (ضخامت بیشتر از 80 میلی متر)

د) مواد عایق درب: فایبرگلاس

ه) تمام شکاف ها دارای جوشکاری بدون درز TIG (جوشکاری محافظ گاز بی اثر قوس تنگستن) هستند

مجهز به دستگاه کاهش (افزایش) فشار خودکار دستی

1) شیر توپی دستی، واقع در سمت راست جعبه (سرعت افزایش فشار به باز شدن دستی بستگی دارد)

2) شیر تخلیه فشار اتوماتیک: داخل واحد عقب

تک درب، پانل داخلی از جنس استنلس استیل و پانل بیرونی از جنس صفحه فولادی با روکش اسپری ساخته شده است.

یک پنجره مشاهده شیشه ای عایق با ظرفیت باربری بالا و توزیع حرارت ضد تراکم روی درب.

قاب درب پشتیبان دستگاه گرمایش الکتریکی ضد تراکم

کنترلر صفحه نمایش لمسی نوع براکت

(بدون پنل)

دو مجموعه فن جریان محوری که توسط موتورهای ناهمزمان سه فاز هدایت می شوند

با استفاده از یک موتور خارجی و انتقال هیدرودینامیک مغناطیسی، پره های فن چرخان برای هم زدن هوا و تشکیل همرفت هدایت می شوند

الف) موتور ناهمزمان سه فاز تمام آلومینیومی، کمتر از 1/2HP، 370W

ب) پره فن جریان محوری آلومینیومی: قطر بزرگ 400 میلی متر

انتقال سیال مغناطیسی

الف) مهر و موم سیال مغناطیسی، هوابندی سطح خلاء بالا 0.1Kpa

ب) روش خنک کننده با آب، مجهز به حفاظت از دما اختصاصی، قابل اعتماد و پایدار

روش تنظیم دمای تعادل گردش اجباری هوا

1) کنترل دمای اصلی: دمای داخل جعبه را با دقت کنترل کنید و پروب اندازه گیری دما از مقاومت پلاتین زرهی با دقت بالا سطح A استفاده می کند

2) کنترلر دمای حفاظت از دمای بیش از حد مستقل استودیو: پروب دما در داخل استودیو نصب شده است و می توان حد بالایی را تنظیم کرد. هنگامی که عملکرد حفاظتی فعال می شود، کنتاکتور برای قطع منبع تغذیه لوله گرمایش هدایت می شود

3) حفاظت از دمای بیش از حد محفظه لوله گرمایش: کنترلر دمای مستقل، پروب دما در محفظه لوله گرمایش نصب شده است، می توان حد بالایی را تنظیم کرد،

کنتاکتور را در حین عملکرد حفاظتی هدایت کنید تا منبع تغذیه لوله گرمایش را قطع کنید تا از توقف فن در صورت شرایط غیرعادی جلوگیری شود

طولانی مدت "خشک سوزاندن" لوله های گرمایشی

پمپ خلاء روتاری پره ای با مهر و موم روغن تک مرحله ای متصل مستقیم با هوا خنک می شود

الف) فیلتر مه روغن با کیفیت بالا به طور موثر تزریق سوخت و دود را حل می کند و عمر محصول را افزایش می دهد.

ب) عنصر آب بندی از مواد لاستیکی فلور ساخته شده است که مقاومت در برابر خوردگی را فراهم می کند و مشکل نشت روغن را حل می کند.

ج) طراحی گاز چند مرحله ای برای برآورده کردن الزامات خلاء و قابلیت های تصفیه بخار مشتریان مختلف.

د) ماشینکاری با دقت بالا مرکز ماشینکاری افقی موری سیجی ژاپنی، قابلیت اطمینان بالای محصولات را تضمین می کند.

ه) پمپ و موتور به عنوان یک کل طراحی شده اند، سبک تر و کوچکتر

اجزای شیر اتصال خلاء همگی از محصولات داخلی با کیفیت بالا در سیستم ساخته شده اند

الف) تمام خط لوله فولادی ضد زنگ

ب) اتصالات و لوازم جانبی خارجی KF فولادی ضد زنگ استاندارد

ج) شیلنگ انعطاف پذیر موجدار خلاء KF فولادی ضد زنگ

روش تعادل دما: اتخاذ فناوری تعادل استاتیک، یعنی روش تعادل "فرآیند خنک کننده بدون گرمایش" و "فرآیند گرمایش بدون خنک کننده"، با فناوری تعادل دینامیکی سنتی "تعادل دینامیکی سرد و گرم" تبرید با قدرت بالا در برابر گرمایش با قدرت بالا متفاوت است.

تکنیک، یعنی هنگامی که کمپرسور نیاز به روشن شدن دارد (کنترلر مرکزی به طور خودکار تعیین می کند که آیا کمپرسور را بر اساس شرایط کاری روشن کند یا خیر)

کنترلر مرکزی سرعت جریان مبرد را با توجه به نقاط دمای مختلف تنظیم می کند تا ظرفیت خنک کننده را کنترل کند و اطمینان حاصل شود که تجهیزات همیشه در حالت مصرف انرژی نسبتاً کم کار می کنند.

روش تعادل دما: اتخاذ فناوری تعادل استاتیک، یعنی روش تعادل "فرآیند خنک کننده بدون گرمایش" و "فرآیند گرمایش بدون خنک کننده"، با فناوری تعادل دینامیکی سنتی "تعادل دینامیکی سرد و گرم" تبرید با قدرت بالا در برابر گرمایش با قدرت بالا متفاوت است.

تکنیک، یعنی هنگامی که کمپرسور نیاز به روشن شدن دارد (کنترلر مرکزی به طور خودکار تعیین می کند که آیا کمپرسور را بر اساس شرایط کاری روشن کند یا خیر)

کنترلر مرکزی سرعت جریان مبرد را با توجه به نقاط دمای مختلف تنظیم می کند تا ظرفیت خنک کننده را کنترل کند و اطمینان حاصل شود که تجهیزات همیشه در حالت مصرف انرژی نسبتاً کم کار می کنند.

1 مجموعه سیستم نرم افزاری کنترل برنامه نویسی، با عملکردهای اصلی به شرح زیر:

1. منحنی دما و رطوبت:

ضبط بدون کاغذ: مجهز به یک برنامه ضبط داخلی، حافظه کنترلر می تواند داده ها را به مدت 24 ساعت ذخیره کند و به مدت 300 روز اجرا شود

می تواند به راحتی فایل های منحنی دما و رطوبت را به طور خودکار تولید کرده و آنها را به جداول XLS تبدیل کند؛

2. رابط کامل:

پورت USB خارجی: می تواند مستقیماً به چاپگر متصل شود و امکان چاپ داده های محلی را به صورت آنلاین فراهم می کند,

صادر کردن منحنی های تاریخی و سایر داده ها با استفاده از پورت USB و درایو USB آسان است.

رابط شبکه استاندارد LAN خارجی: بدون نیاز به پیکربندی سرور اختصاصی، می توان آن را به راحتی به شبکه محلی کامپیوتر شرکت متصل کرد. حداکثر 16 دستگاه را می توان متصل و نظارت کرد و آن را راحت و سریع می کند.

مجهز به رابط های ارتباطی استاندارد RS-485 یا RS232، می توان آن را به صورت آنلاین با رایانه ها کنترل و مدیریت کرد. مجهز به تمام نرم افزارهای کامپیوتر بالایی چینی و ارائه پروتکل های ارتباطی. برنامه اکتساب کامپیوتر بالایی توسط کاربر نوشته شده است که شامل پروتکل هایی برای باز کردن سیگنال های دما، سیگنال های هشدار و حفاظت مختلف و سیگنال های وضعیت خطا/خاموش شدن جعبه تست است تا دمای جعبه دما را در زمان واقعی به سیستم نظارت کامپیوتر بالایی آپلود کند. در عین حال، یک گره دیجیتال خطای سیستم و هشدار غیرعادی ارائه شده است. سیستم نظارت کامپیوتر بالایی باید سیگنال های خطا/خاموش شدن جعبه تست را جمع آوری کند تا خاموش شدن همزمان بین نمونه و جعبه دما و رطوبت از طریق کنترلر اصلی حاصل شود.

3. نظارت در زمان واقعی می تواند به دست آید: به طور همزمان وضعیت عملکرد 1-16 کنترلر را نظارت می کند، مانند نظارت بر داده های بلادرنگ کنترلرها، وضعیت نقطه سیگنال، وضعیت خروجی واقعی و غیره

پشتیبانی از تشخیص از راه دور (خارجی) خطا:

تکنسین ها می توانند از طریق شبکه با کمک مشتریان، مرورگر IE را باز کنند، آدرس IP کنترلر را وارد کرده و وارد رابط ورود به سیستم شوند تا عملیات یا نظارت را برای تشخیص انتخاب کنند.

4. کنترل زمان بندی

دو مجموعه رابط کنترل خروجی زمان بندی، جفت شده با 10 حالت کنترل زمان، می توانند خروجی سیگنال سوئیچ را با توجه به تنظیمات برنامه ارائه دهند. توجه داشته باشید که این فقط یک سیگنال کنترل است و منبع تغذیه تست داخل جعبه باید جداگانه متصل شود و به یک سیستم منبع تغذیه اختصاصی مجهز شود.

5. نمایش خطا

16 مجموعه خروجی هشدار خطا، با اعلان های کاربر پسند به زبان های چینی و انگلیسی برای علت و روش های عیب یابی

9.1 نشانگر وضعیت دستگاه

بخاری پره دار آلیاژ نیکل کروم

حالت کنترل بخاری: مدولاسیون عرض پالس چرخه مساوی بدون تماس، SSR (رله حالت جامد)

کابینت الکتریکی مهر و موم شده مستقل، به طور موثر ضد گرد و غبار، عمر مفید لوازم الکتریکی را افزایش می دهد

سطح حفاظت IP54

1. نوع قفسه نمونه 2

2. سیم برق 5 متر

3. وضعیت سه نوع نور رنگی 1

1. قفسه نمونه (قابل اضافه شدن)

2. سوکت هوانوردی سیم کشی نمونه (اختیاری)

1. دفترچه راهنما و دفترچه راهنمای تعمیر و نگهداری

2. گواهی انطباق

3. نقشه های مربوط به تجهیزات (نمودارهای مدار و غیره)

4. نرم افزار کامپیوتر شخصی سیستم کنترل

5. این تجهیزات قبل از خروج از کارخانه توسط مرکز بازرسی کیفیت شرکت ما بازرسی شده است و گزارش بازرسی با اعتبار یک سال صادر شده است.

1. دمای محیط: 5 درجه سانتیگراد -35 درجه سانتیگراد؛

2. رطوبت نسبی: بیش از 85٪ RH نیست

3. فشار اتمسفر: 80kPa~106kPa

4. یک زمین صاف و بدون لرزش؛

5. مناطق با تهویه مناسب را بدون نور مستقیم خورشید یا سایر منابع حرارتی انتخاب کنید؛

6. هیچ جریان هوای قوی در اطراف وجود ندارد: هنگامی که هوای اطراف نیاز به جریان اجباری دارد، جریان هوا نباید مستقیماً به جعبه بوزد؛

7. هیچ میدان الکترومغناطیسی قوی در اطراف وجود ندارد؛

8. هیچ غلظت بالایی از گرد و غبار یا مواد خورنده در منطقه اطراف وجود ندارد

1. منبع تغذیه را به سه فاز 380 ولت AC (± 10٪) + سیم خنثی + سیم زمین محافظ متصل کنید، با مقاومت زمین ≤ 4 Ω;

2. فرکانس برق: 50 ± 0.5 هرتز

3. کلید برق: 3P 40 A (مدار شکن قالب‌گیری شده)

برق: 12 کیلووات

حداکثر جریان عملیاتی: 15 A

1. توصیه می شود یک برج آب خنک کننده انتخاب کنید: 15 RT

2. اندازه لوله آب: 1 اینچ، با طول قرار دادن کمتر از 10O متر.

3. فشار آب: 0.1MPa~0.3MPa

4. حجم آب در گردش: تقریباً 130 لیتر در دقیقه

5. خط لوله و مهندسی نصب برج آب باید جداگانه نقل شود و خریدار باید اطلاعات مربوط به سایت را ارائه دهد.

طراحی و ساخت مطابق با استانداردهای ملی GB/T10586-2006 و GB/T10592-1989.

*استانداردهای کالیبراسیون مطابق با GB/T5170.2-2008 و GB/T5170.5-2008 است

یادآوری مهربانانه: یکنواختی دما در GB/T5170.5-2008 به شرایط بدون بار اشاره دارد.
