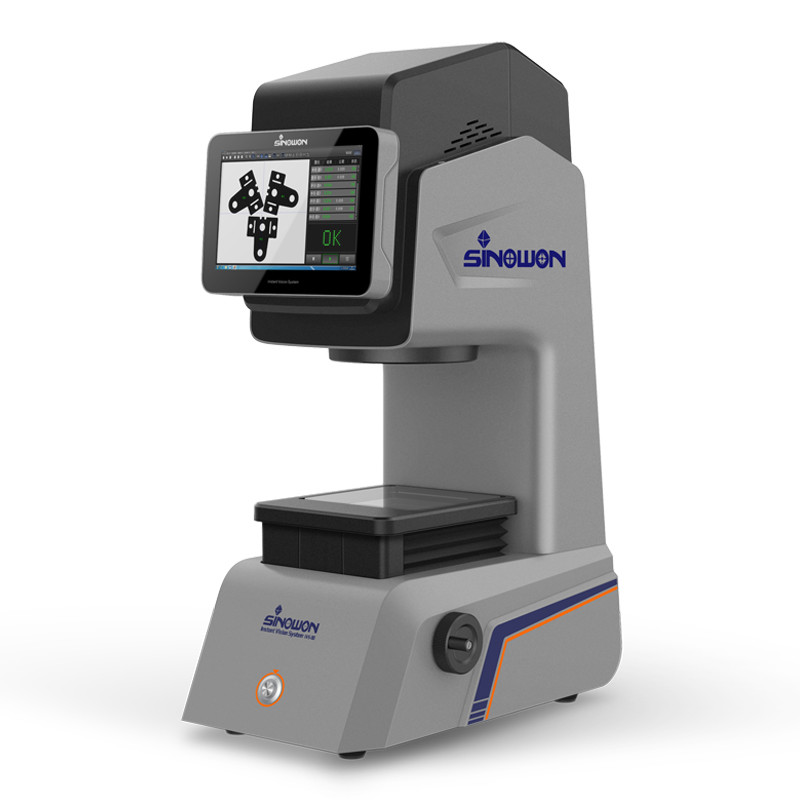

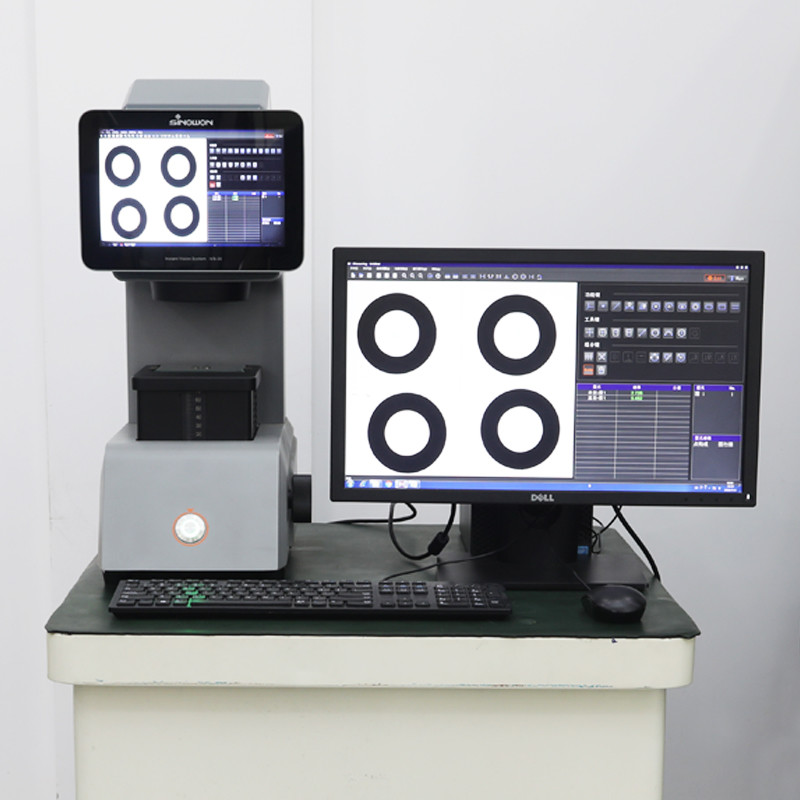

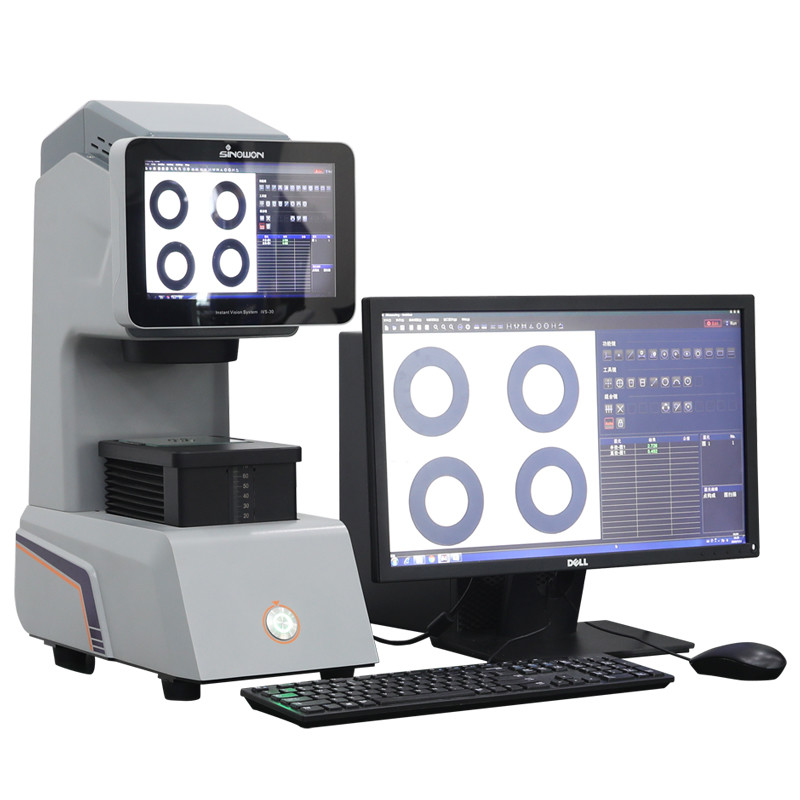

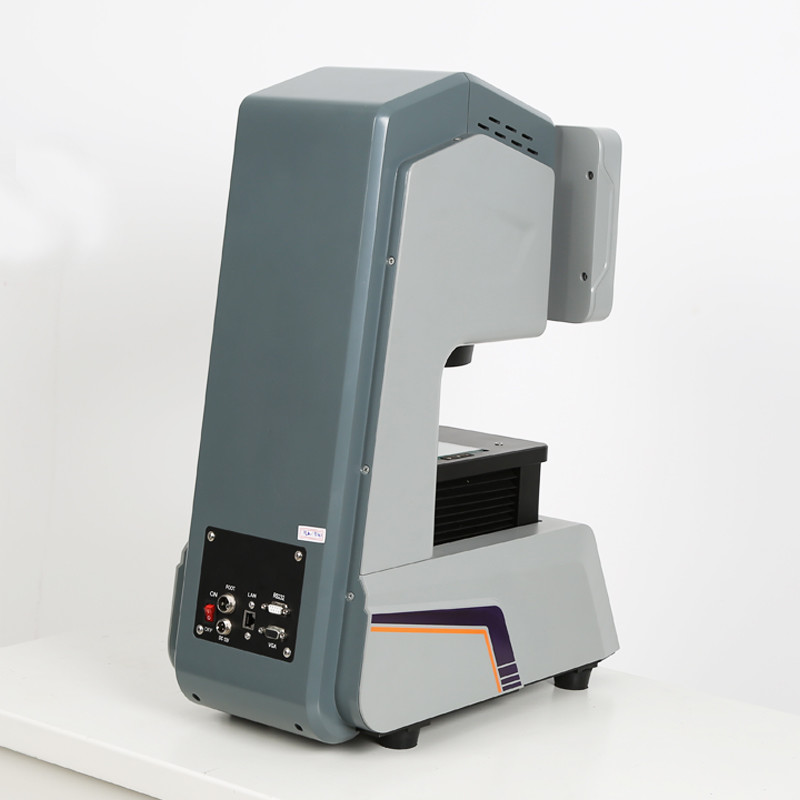

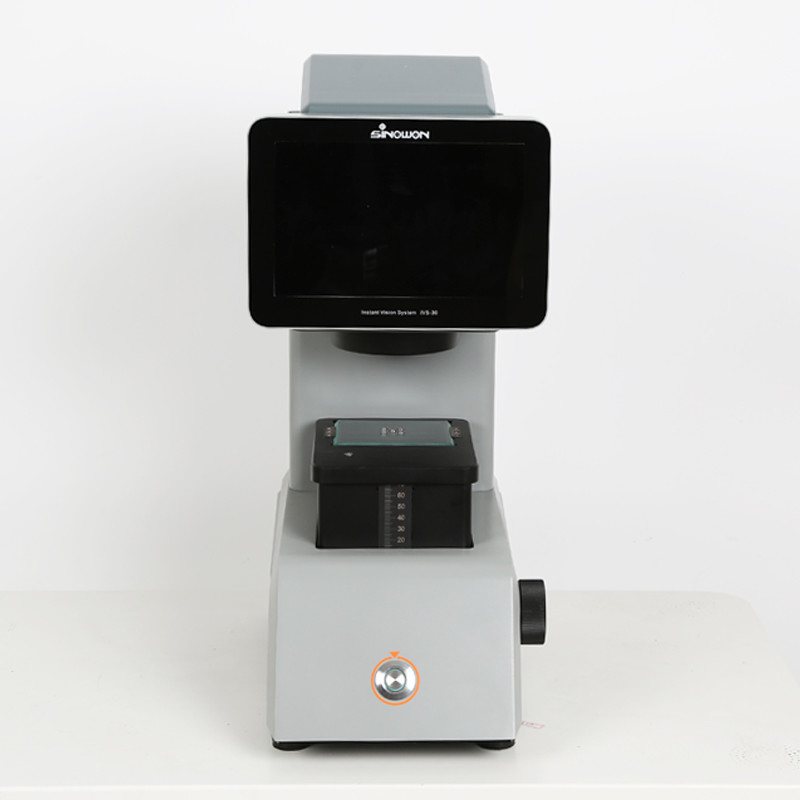

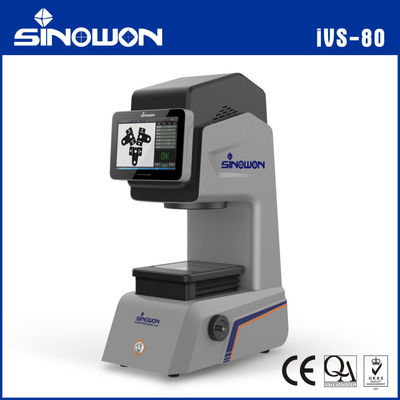

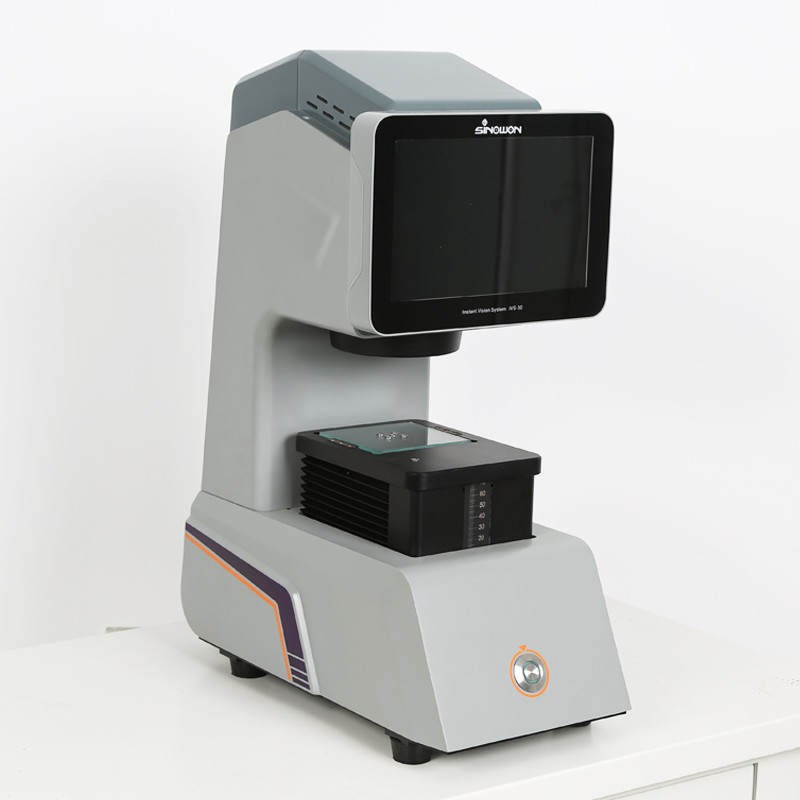

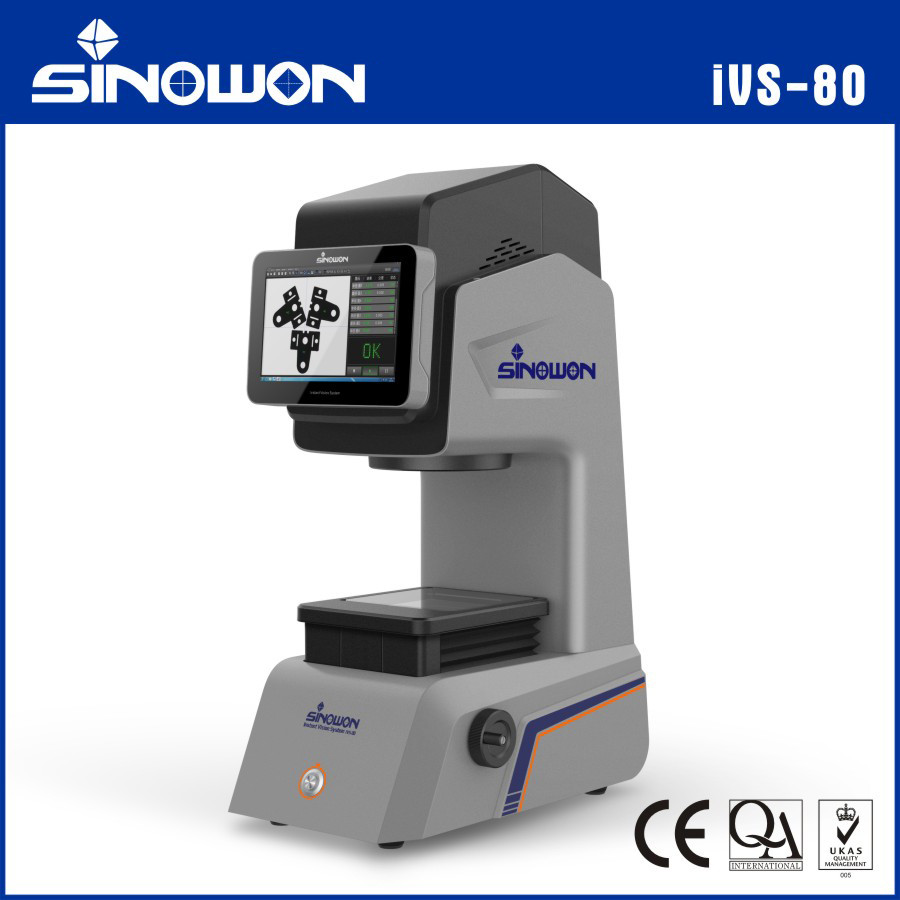

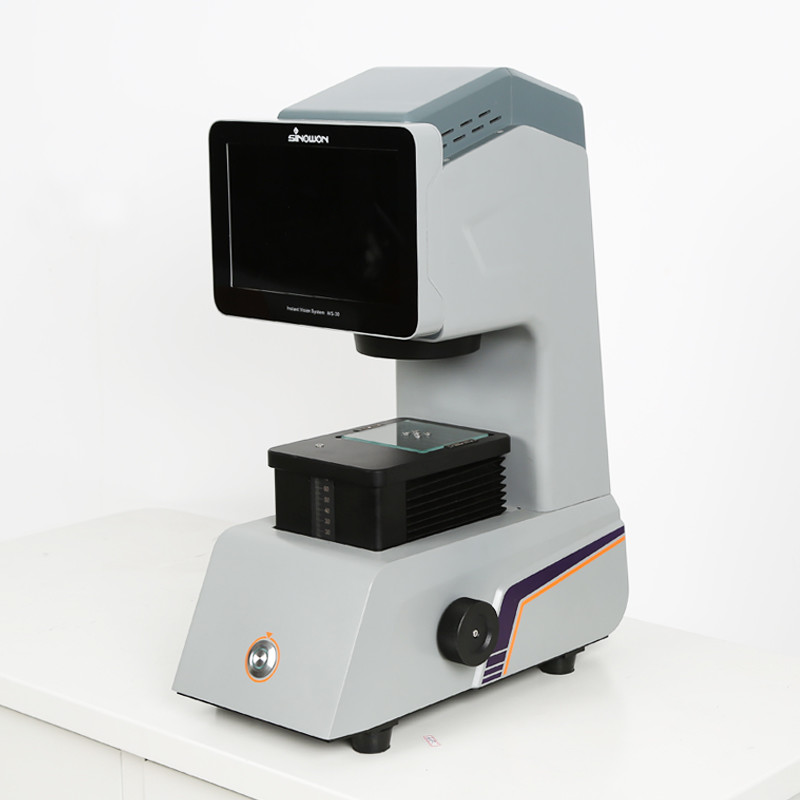

سیستم اندازه گیری دید فوری IVS-80
1کاربرد محصول:
این به طور گسترده ای در اندازه گیری سری سریع پیچ های دقیق، بهار های دقیق، دنده ها، کیس تلفن همراه، شیشه تلفن همراه، قطعات فلزی دقیق و سایر قطعات کوچک استفاده می شود.
2مشخصات محصولc:
دقت بالا و تکرار عالی
● عمق میدان بالا، تحریف کم لنز دو تلسنتریک، نیازی به تکرار تمرکز نیست.
● نرم افزار، تصویر را با استفاده از تشخیص لبه های زیر پیکسل و حذف اتوماتیک لبه ها و معادلات و روش کوچکترین مربع برای اطمینان از دقت پردازش می کند.
عملیات دوستانه
● تنظیم مکانی و جهت گیری خودکار، به طور خودکار تشخیص و اندازه گیری بر اساس شکل ثبت شده نمونه، اندازه گیری با یک کلیک از دکمه.
اندازه گیری موثر دسته
● به طور خودکار قطعات متعدد، عناصر آزمایش را شناسایی می کند، سپس اندازه گیری خودکار را انجام می دهد، با رضایت از الزامات اندازه گیری دسته.
● کل تصویر، نیازی به حرکت مرحله کار، هر دو بهره وری بالا و دقت بالا.
● بهبود بهره وری، صرفه جویی در هزینه های نیروی کار، حذف خطای اپراتور.
کنترل کیفیت و کنترل فرآیند آماری (SPC)
● حافظه اتوماتیک و خروجی مقادیر اندازه گیری، و داده های آزمایش ساده اعمال می شود.
2.1 دقت کامل
ابعاد اصلی را با دقت بالا بازیابی کنید
● لنز دوگانه تلسنتریک و عمق میدان بالا، اجازه می دهد تا تفاوت در ارتفاع نمونه، بخش با شیب یا منحنی و سایر عناصر اندازه گیری دشوار باشد.و انحراف کم بدون اینکه نگران قرار دادن نمونه و فوکوس مبهم باشید، و ابعاد اصلی را با دقت بالا بازیابی کنید.
● لنز کم تحریف، تصویر واضح لبه، هیچ تحریف، حذف خطا اندازه گیری.
● نرم افزار با زیر پیکسل (Sub Pixel) ، الگوریتم بازگشت روش کوچکترین مربع و جبران ویدیوی بالا برای اطمینان از دقت.
2.2 اندازه گیری موثر دسته
● تنها 2 ~ 5 ثانیه طول می کشد تا ده ها موقعیت را اندازه گیری کند، 99 اندازه گیری در یک زمان در محدوده اندازه گیری انجام می شود،به طور قابل توجهی زمان اندازه گیری را کوتاه می کند و کارایی اندازه گیری را بهبود می بخشد..
2.2.1 قرار دادن قطعه کار ٫ هیچ گونه نیاز به مکان و تثبیت در هر جایی در محدوده موثر لنز وجود ندارد.
2.2.2 موقعیت دادن قطعه کار شده ◄ تصحیح مکانی و جهت گیری خودکار، که به طور خودکار بر اساس شکل ثبت شده نمونه تشخیص داده و اندازه گیری می شود.
2.2.3 تمرکز قطعه کار ٫ لنز دو تلسنتریک، فاصله کار طولانی، اجازه می دهد تا تفاوت ارتفاع؛
2.2.4 اندازه گیری قطعه کار √ کل تصویر باعث کاهش زمان واردات برنامه، حرکت میز کار و لنز می شود.
2.2.5 اندازه گیری دسته ◄ نرم افزار برای ذخیره خودکار شکل نمونه، موقعیت گیری خودکار، تشخیص جهت، و همبستگی منشاء برای اندازه گیری های مکرر است.
● اندازه گیری ده ها موقعیت تنها چند ثانیه طول می کشد، 99 اندازه گیری در یک زمان در محدوده اندازه گیری انجام می شود.
● اندازه گیری همزمان می تواند چندین نمونه یکسان در چشم انداز انجام شود.
2.3کلمنجادوگر
نیازی به حرکت مرحله کار، کارآمد و دقت بالا
2.3.1ابزار اندازه گیری سنتی میدان دید باریک دارند، فقط می توانند یک موقعیت را در یک زمان آزمایش کنند و نیاز به حرکت مرحله کار و موقعیت نمونه قبل از اندازه گیری دارند.
2.3.2 ابزار اندازه گیری سنتی مراحل تکراری و زمان بر و پیچیده تر برای کار است.
2.3.3 ابزار اندازه گیری سنتی نیاز به در نظر گرفتن دقت سخت افزار پشتیبانی مانند مقیاس خطی، دقت نصب مرحله کار و غیره دارد.
این می تواند تصویر کلی در محدوده حداکثر میدان اندازه گیری، اندازه گیری از اندازه های متعدد می تواند در یک بار به پایان برسد، به طور قابل توجهی بهبود بهره وری، صرفه جویی در زمان و هزینه تولید.این ایده ی مشتری ها را بدون موزاییک برآورده می کند.، تصویر کلی".
2.4 عملیات دوستانه، هزینه های کم
بهره وری بالا، صرفه جویی در هزینه های کار، حذف خطا اپراتور.
2.4.1 بدون نیاز به لامپ، محل، اصلاح، تمرکز، روشنایی، کنترل در حال اجرا، به طور خودکار در محدوده حداکثر میدان اندازه گیری اندازه گیری می شود، کارایی را به شدت بهبود می بخشد.
2.4.2 هر کسی می تواند کار کند، کارگران عمومی می توانند به الزامات پاسخ دهند، کارایی بالا، صرفه جویی در هزینه های کار.
2.5 به طور موثر از بین بردن خطای اپراتور
اجتناب از روش عملیاتی، قرار دادن نمونه، دنباله اندازه گیری، حذف خطا اپراتور به طور موثر.
| عناصر خطای انسانی |
سایرمآسانسورمنابزارها |
سیستم اندازه گیری دید فوری
(خطای انسانی را از بین ببرید)
|
|
اندازه گیری
روش
|
اپراتور با نرم افزار و ماشین آشنا نیست |
حافظه و ذخیره روش اندازه گیری، موقعیت نقطه و جهت آزمایش، اجرا خودکار، به طور موثر از بین بردن خطا اپراتور |
| تغییر احساسات اپراتور باعث انحراف دقت و ثبات می شود |
اتوماتیک و مکانیزاسیون، حذف خطا اپراتور |
| فاصله کار کوتاه و عمق میدان، تمرکز مکرر باعث سوء قضاوت و تحمل مکانیکی خواهد شد |
لنز دو تلسنتریک DOF بالا، فاصله کاری طولانی، اجازه می دهد تا تفاوت ارتفاع، نیازی به تکرار تمرکز |
| اپراتورهای مختلف، عادات مختلف و وضوح تمرکز، انتخاب نقطه، شدت روشنایی، نتایج مختلف |
به طور خودکار نورپردازی، حالت اندازه گیری، حالت انتخاب نقطه را حفظ کنید. |
|
نمونه
قرار دادن
|
موقعیت ها و جهت های مختلف |
بدون تثبیت، و به صورت تصادفی قرار دهید |
| تغییر تثبیت، محل نقطه باعث خطا اصل مختصات خواهد شد |
تنظیم مکانی و جهت اتوماتیک و اندازه گیری دقیق |
| موقعیت نقطه و عناصر اندازه گیری شده از توالی خارج هستند |
اتوماتیک و مکانیزه شدن |
2.6کاربرد ساده
2.6.1 به طور خودکار مقادیر اندازه گیری شده را در اسناد WORD، EXCEL، TXT و آمار و تجزیه و تحلیل SPC ثبت و تولید می کند که کاربرد داده های آزمایش را آسان می کند.
2.6.2 می تواند تحمل ها را تنظیم کند، هنگامی که اندازه گیری از تحمل ها فراتر می رود، دارای آلارم خودکار و به طور خودکار آمار و تجزیه و تحلیل SPC و تولید گزارش است.
2.7پشتیبانی مهندسی معکوس:
فایل های DXF وارد شده توسط نرم افزار می توانند اندازه گیری شوند، نمودار و داده ها همچنین می توانند از نرم افزار برای فایل های DXF برای برنامه های دیگر صادر شوند.
3مشخصات:
| مدل |
iVS-30 |
iVS-60 |
iVS-80 |
iVS-160 |
| کد# |
500-030 |
500-060 |
500-080 |
500 تا 160 |
| لنز |
0.3X لنز دوگانه تلسنتریک |
0.17X لنز دوگانه تلسنتریک |
0.088X لنز دوگانه تلسنتريک |
0.088X لنز دوگانه تلسنتريک |
| فاصله کاری |
110 میلی متر |
110 میلی متر |
120 میلی متر |
۳۹۰ میلی متر |
| میدان گسترده |
Ø 30mm ((28x24) |
Ø 60mm ((56x50) |
Ø116mm ((94x76) |
Ø229.6mm ((146.7x110) |
| دقت اندازه گیری |
±2m |
±3m |
±4um |
±7um |
| دقت تکرار |
± 1m |
±2m |
±2m |
±5um |
| دوربین |
دوربین B/W 2/3 5 میلیون پیکسل (ایترنت) |
| نورپردازی |
کنترل های دیجیتال، حافظه خودکار |
| نورپردازی کنتور LED سبز تلسنتریک |
| روشنایی LED حلقه سفید |
| سیستم PC |
DELL (پروسسورهای Intel I5) |
| مانیتورها |
مانیتور LCD 10.4 اینچی داخلی ((1920*1080) |
| مانیتور LCD 21.5 اینچی خارجی ((1920*1080) |
| نرم افزار اندازه گیری |
اندازه گیری 60 |
| مقدار اندازه گیری |
مکس99 |
| زمان آزمون |
<5S (کمتر از 100 آزمایش) |
| داده های خروجی |
داده های آزمایش، گزارش ها، تعیین نتایج (OK، NG، WAIT) و غیره |
| عملکرد |
اندازه گیری های دو بعدی: نقاط، خطوط، دایره ها، قوس ها، زاویه ها، فاصله، بیضی، حلقه های O، شکاف، مستطیل، موازی |
| عملکرد کمکی |
تقاطع، موازی، عمودی، لمسی، دو طرفه. |
| تحمل های هندسی |
تعادل ابعاد و تعادل موقعیت، تعادل شکل و موقعیت (مرکزیت موقعیت نقطه، راست بودن، موازی بودن، گرد بودن، راست بودن، پروفایل و غیره) |
| حالت اندازه گیری |
دستي / اتوماسيون |
| مدیریت و کنترل اطلاعات SPC |
√ |
| ورودی / خروجی داده های CAD |
√ |
| منبع برق |
AC100~240V،50~60Hz |
