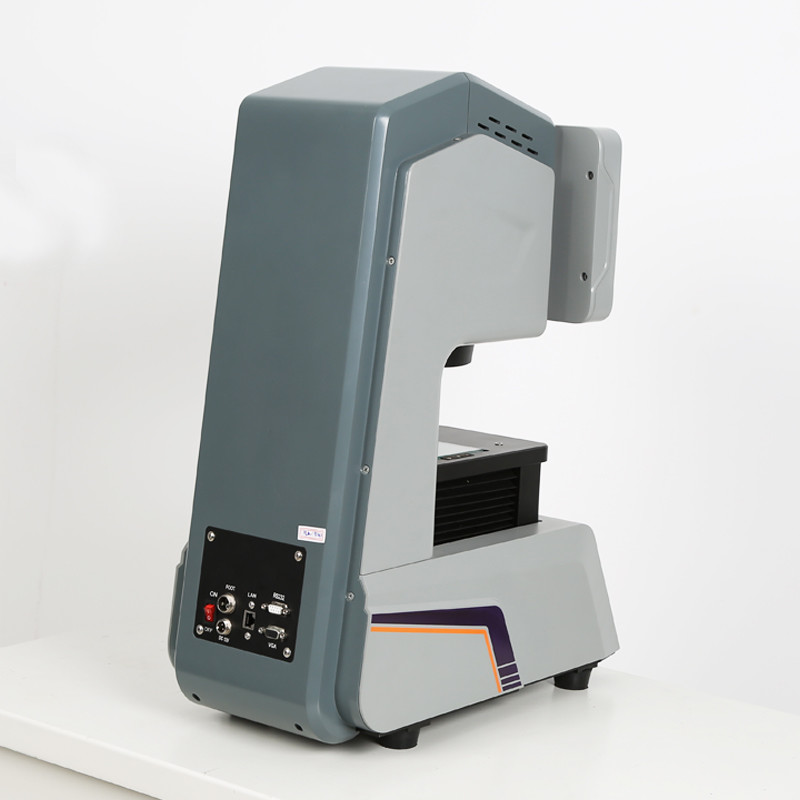

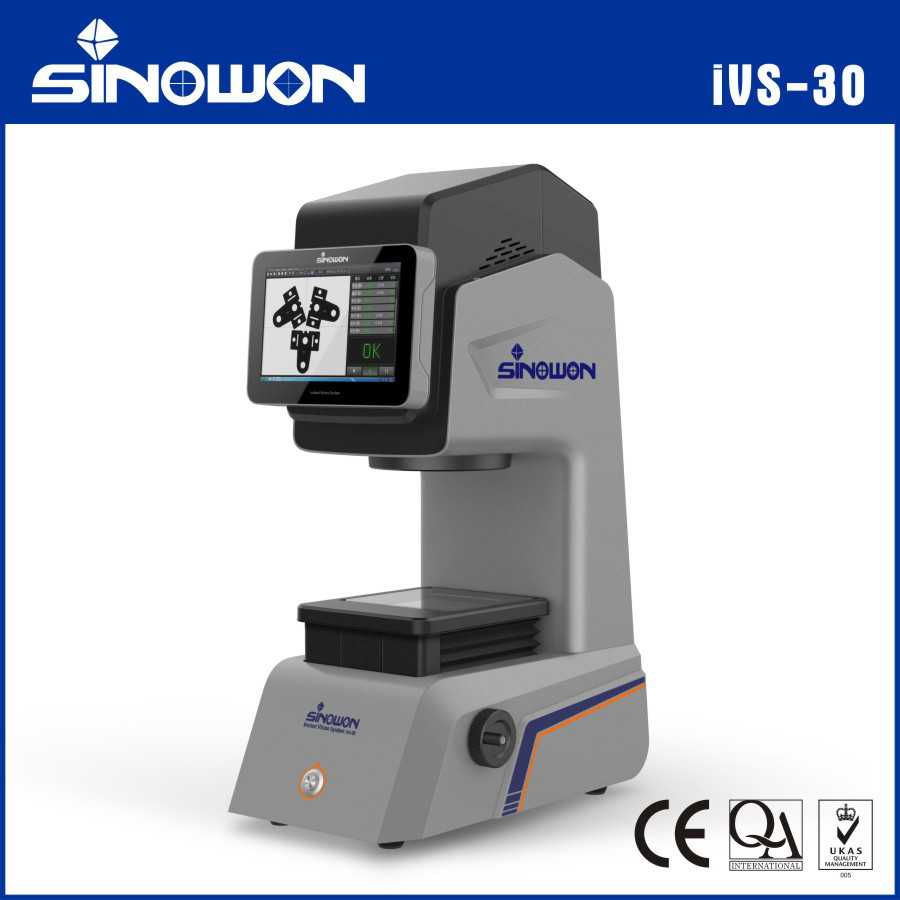

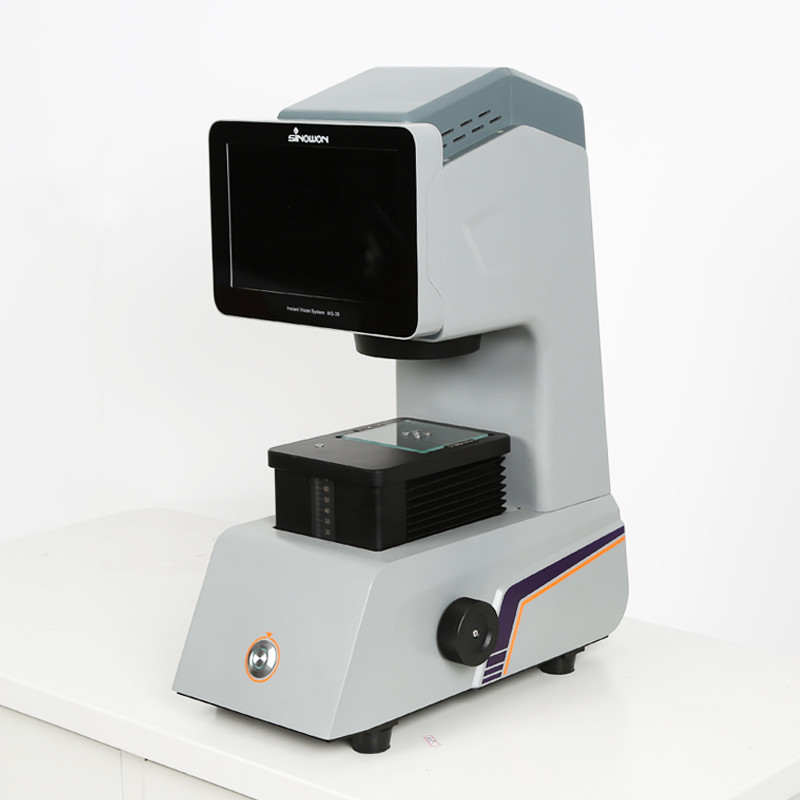

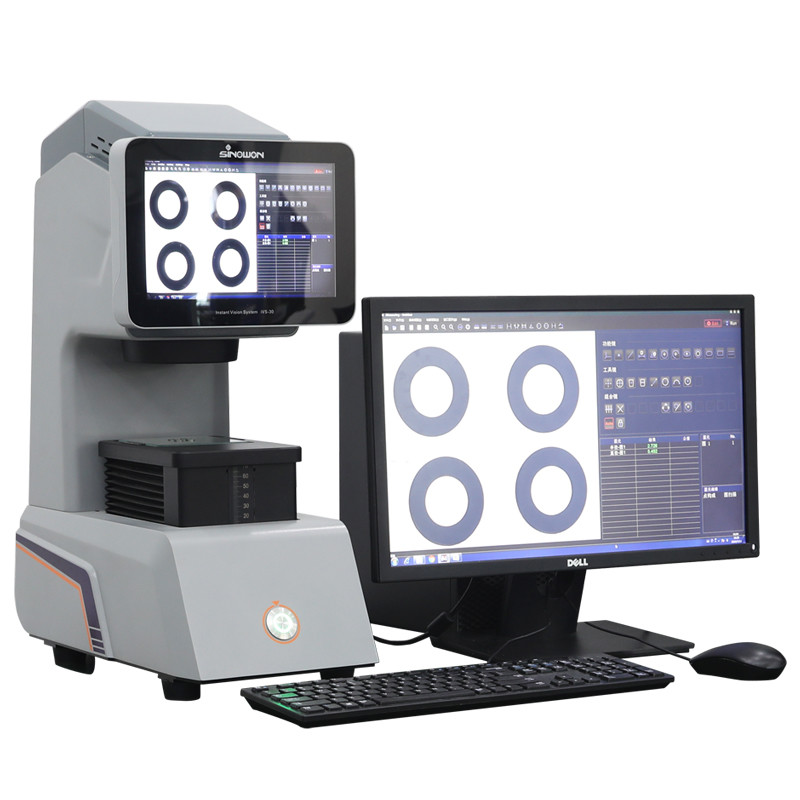

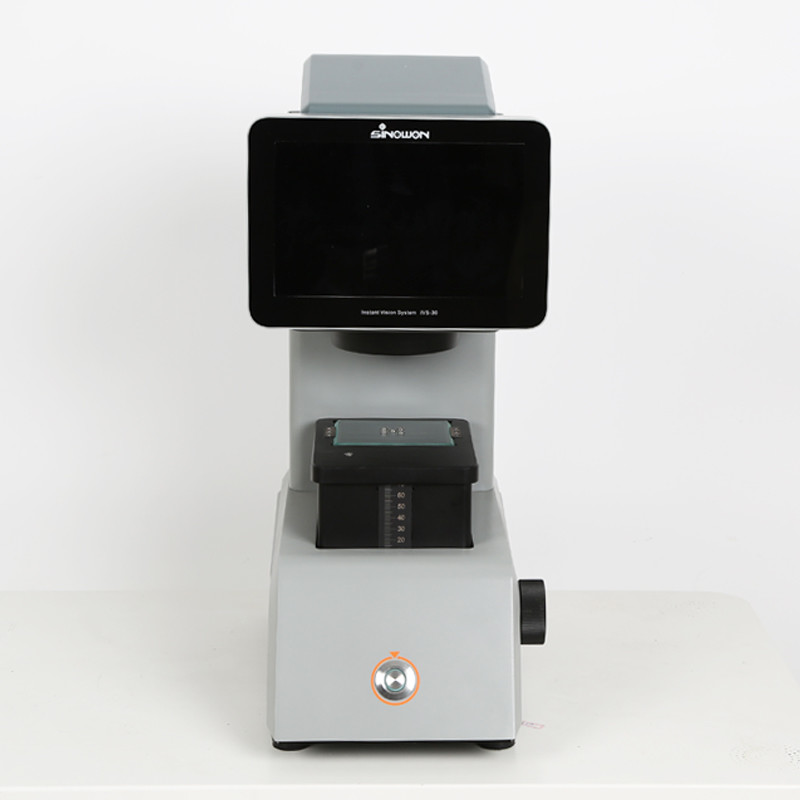

سیستم اندازه گیری بینایی فوری IVS-30
1. کاربرد محصول:
این به طور گسترده ای در اندازه گیری دسته ای سریع پیچ های دقیق، فنرهای دقیق، چرخ دنده ها، جعبه تلفن همراه، شیشه تلفن همراه، قطعات فلزی دقیق و سایر قطعات در اندازه های کوچک استفاده می شود.
2. ویژگی های محصولج:
دقت بالا و تکرارپذیری عالی
● عمق میدان زیاد، لنز دور مرکزی با اعوجاج کم، بدون نیاز به تکرار فوکوس.
● نرم افزار تصویر را از طریق تشخیص لبه های زیر پیکسل و حذف خودکار برش ها و نقاط پرت و روش حداقل مربعات برای اطمینان از دقت پردازش می کند.
عملیات دوستانه
● تصحیح خودکار مکان و جهت، به طور خودکار تشخیص و اندازه گیری بر اساس شکل ثبت شده نمونه، اندازه گیری با یک کلیک دکمه.
اندازه گیری دسته ای کارآمد
● به طور خودکار چندین بخش، عناصر تست را شناسایی کنید، سپس اندازه گیری خودکار را انجام دهید، با توجه به الزامات اندازه گیری دسته ای.
● تصویر کامل، بدون نیاز به جابجایی مرحله کار، هم کارایی بالا و هم دقت بالا.
● بهبود کارایی، صرفه جویی در هزینه نیروی کار، حذف خطای اپراتور.
کنترل کیفیت و کنترل فرآیندهای آماری (SPC)
● مقادیر اندازه گیری حافظه و خروجی خودکار، و اعمال داده های آزمایشی را ساده کنید.
2.1 دقت کامل
ابعاد اصلی را با دقت بالا بازیابی کنید
● عدسی دور مرکزی و عمق میدان زیاد، تفاوت ارتفاع در نمونه، مقطع با شیب یا انحنا و سایر عناصر اندازه گیری دشوار را امکان پذیر می کند. و اعوجاج کم بدون نگرانی در مورد قرارگیری نمونه و فوکوس تار، و بعد اصلی را با دقت بالا بازیابی کنید.
● لنز با اعوجاج کم، تصویر لبه شفاف، بدون اعوجاج، حذف خطای اندازه گیری.
● نرم‌افزار با پیکسل فرعی (Sub Pixel)، الگوریتم رگرسیون روش حداقل مربعات و جبران ویدیوی بالا برای اطمینان از دقت.
2.2 اندازه گیری دسته ای کارآمد
● اندازه گیری ده ها موقعیت فقط 2 تا 5 ثانیه طول می کشد، 99 اندازه گیری را می توان در یک زمان در محدوده اندازه گیری انجام داد، این به طور قابل توجهی زمان اندازه گیری را کوتاه می کند و کارایی اندازه گیری را بهبود می بخشد.
2.2.1 قرار دادن قطعه کار - بدون نیاز به مکان و اتصالات، در هر جایی در محدوده موثر لنز.
2.2.2 تعیین موقعیت قطعه کار-- تصحیح خودکار مکان و جهت، به طور خودکار بر اساس شکل ثبت شده نمونه شناسایی و اندازه گیری می شود.
2.2.3 فوکوس قطعه کار--لنز دور مرکزی دوگانه، فاصله کاری طولانی، اجازه اختلاف ارتفاع را می دهد.
2.2.4 اندازه گیری قطعه کار——کل تصویر زمان برنامه واردات، جابجایی میز کار و لنز را کاهش می دهد.
2.2.5 اندازه گیری دسته ای - نرم افزار برای ذخیره خودکار شکل نمونه، موقعیت یابی خودکار، تشخیص جهت، مبدا مختصات برای اندازه گیری های مکرر است.
● اندازه گیری ده ها موقعیت فقط چند ثانیه طول می کشد، 99 اندازه گیری را می توان در یک زمان در محدوده اندازه گیری انجام داد.
● اندازه گیری همزمان را می توان چندین نمونه یکسان در پرسپکتیو انجام داد.
2.3کلمنجادوگر
بدون نیاز به جابجایی مرحله کار، کارآمد و دقت بالا
2.3.1. ابزارهای اندازه‌گیری سنتی میدان دید باریکی دارند، فقط می‌توانند در هر زمان یک موقعیت را آزمایش کنند و قبل از اندازه‌گیری باید مرحله کار و نمونه موقعیت را جابه‌جا کرد.
2.3.2 ابزار اندازه‌گیری سنتی مراحل تکرارپذیر و زمان‌بر و پیچیده‌تر برای کار کردن.
2.3.3 ابزارهای اندازه گیری سنتی باید دقت سخت افزار پشتیبان را در نظر بگیرند، مانند مقیاس های خطی، دقت نصب مرحله کار و غیره.
این می تواند به طور کلی در حداکثر محدوده میدان اندازه گیری تصویر کند، اندازه گیری اندازه های متعدد را می توان به طور همزمان به پایان رساند، تا حد زیادی کارایی را بهبود بخشد، در زمان و هزینه تولید صرفه جویی کرد. در همین حال، ایده مشتریان "بدون موزاییک، تصویر کلی" را برآورده می کند.
2.4 عملیات دوستانه، هزینه های کم.
راندمان بالا، صرفه جویی در هزینه نیروی کار، حذف خطای اپراتور.
2.4.1 بدون نیاز به وسایل، مکان، تصحیح، فوکوس، روشنایی، کنترل در حال اجرا، به طور خودکار در محدوده حداکثر میدان اندازه گیری اندازه گیری می شود، کارایی را تا حد زیادی بهبود می بخشد.
2.4.2 هر کسی می تواند کار کند، کارگران عمومی می توانند الزامات، راندمان بالا، صرفه جویی در هزینه کار را برآورده کنند.
2.5 به طور موثر خطای اپراتور را حذف کنید
از روش عمل شده، قرار دادن نمونه، توالی اندازه گیری اجتناب کنید، خطای اپراتور را به طور موثر حذف کنید.
| عناصر خطای انسانی |
دیگرمتسکین دهندهمنسازها |
سیستم اندازه گیری دید فوری
(حذف خطای انسانی)
|
|
اندازه گیری
روش
|
اپراتور با نرم افزار و دستگاه آشنایی ندارد |
حافظه و ذخیره سازی روش اندازه گیری، موقعیت نقطه و جهت تست، اجرای خودکار، حذف موثر خطای اپراتور |
| تغییرات عواطف اپراتور باعث انحراف دقت و ثبات می شود |
خودکار و مکانیزه، حذف خطای اپراتور |
| فاصله کاری کوتاه و عمق میدان، فوکوس مکرر باعث قضاوت نادرست و تحمل مکانیکی می شود. |
لنز دور مرکزی دوگانه DOF بالا، فاصله کاری طولانی، اجازه تفاوت ارتفاع، بدون نیاز به تکرار فوکوس |
| اپراتورهای مختلف، عادات مختلف و وضوح تمرکز، انتخاب نقطه، شدت نور، نتایج متفاوت |
به طور خودکار روشنایی، حالت اندازه گیری، حالت انتخاب نقطه را به خاطر بسپارید. |
|
نمونه
قرار دادن
|
موقعیت ها و جهت های مختلف |
بدون فیکسچر و به صورت تصادفی قرار دهید |
| تغییر فیکسچر، مکان نقطه باعث خطای مبدا مختصات می شود |
تنظیم خودکار مکان و جهت و اندازه گیری دقیق |
| موقعیت نقطه و عناصر اندازه گیری شده از ترتیب خارج هستند |
اتوماتیک و مکانیزه |
2.6برنامه ساده
2.6.1 به طور خودکار مقادیر اندازه گیری شده را به اسناد WORD، EXCEL، TXT و آمار و تجزیه و تحلیل SPC ضبط و خروجی می دهد که این کار را برای برنامه داده های آزمایشی آسان می کند.
2.6.2 می تواند تلورانس ها را تنظیم کند، زمانی که اندازه گیری از تلورانس فراتر رفت، هشدار خودکار دارد و به طور خودکار آمار SPC و تجزیه و تحلیل و خروجی گزارش ها را دارد.
2.7پشتیبانی از مهندسی معکوس:
فایل های DXF وارد شده توسط نرم افزار را می توان اندازه گیری کرد، نمودار و داده ها را نیز می توان از نرم افزار برای فایل های DXF برای سایر برنامه ها صادر کرد.
3. مشخصات:
| مدل |
iVS-30 |
iVS-60 |
iVS-80 |
iVS-160 |
| کد# |
500-030 |
500-060 |
500-080 |
500-160 |
| لنز |
لنز 0.3X دوگانه Telecentric |
لنز دوگانه تله مرکزی 0.17X |
لنز دوگانه تله مرکزی 0.088X |
لنز دوگانه تله مرکزی 0.088X |
| فاصله کاری |
110 میلی متر |
110 میلی متر |
120 میلی متر |
390 میلی متر |
| میدان وسیع |
Ø 30 میلی متر (28x24) |
Ø 60mm (56x50) |
Ø116mm (94x76) |
Ø229.6mm (146.7x110) |
| دقت اندازه گیری |
± 2m |
± 3 میلی متر |
± 4 میلی متر |
± 7 میلی متر |
| دقت تکرارپذیری |
± 1m |
± 2m |
± 2m |
± 5 میلی متر |
| دوربین |
دوربین 2/3 اینچی 5 میلیون پیکسل B/W (اترنت) |
| روشنایی |
کنترل دیجیتال، حافظه خودکار |
| روشنایی کانتور LED سبز Telecentric |
| روشنایی LED حلقه سفید |
| سیستم کامپیوتر |
پردازنده های I5 اینتل |
| مانیتورها |
مانیتور LCD داخلی 10.4 اینچی (1920*1080) |
| مانیتور LCD خارجی 21.5 اینچی (1920*1080) |
| نرم افزار اندازه گیری |
iMeasuring 6.0 |
| اندازه گیری مقدار |
حداکثر 99 |
| زمان تست |
<5S (کمتر از 100 تست) |
| داده های خروجی |
داده های تست، گزارش ها، تعیین نتایج (OK، NG، WAIT) و غیره |
| تابع |
اندازه گیری های دو بعدی: نقاط، خطوط، دایره ها، قوس ها، زاویه ها، فاصله، بیضی، حلقه های O، شیار، مستطیل، موازی |
| عملکرد کمکی |
تقاطع، موازی، عمود بر هم، مماس، نصف. |
| تلورانس های هندسی |
تلورانس‌های ابعاد و تلورانس‌های موقعیت، تلورانس‌های شکل و موقعیت (تمرکز بودن موقعیت نقطه، صافی، موازی، گردی، صافی، نیمرخ و غیره) |
| حالت اندازه گیری |
دستی / اتوماسیون |
| مدیریت و کنترل داده های SPC |
√ |
| ورودی / خروجی داده های CAD |
√ |
| منبع تغذیه |
AC100~240V،50~60Hz |
