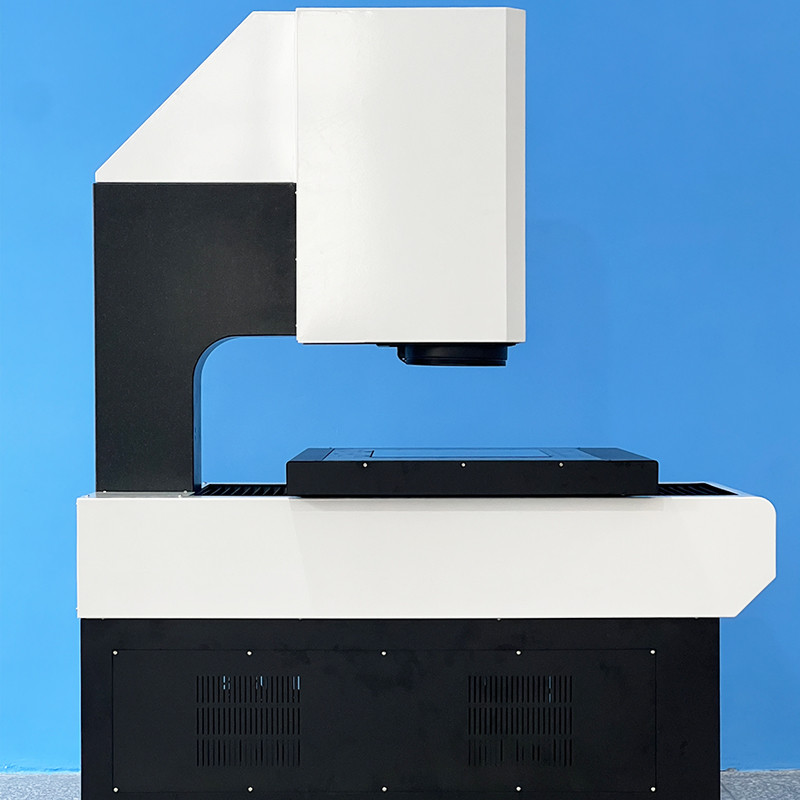

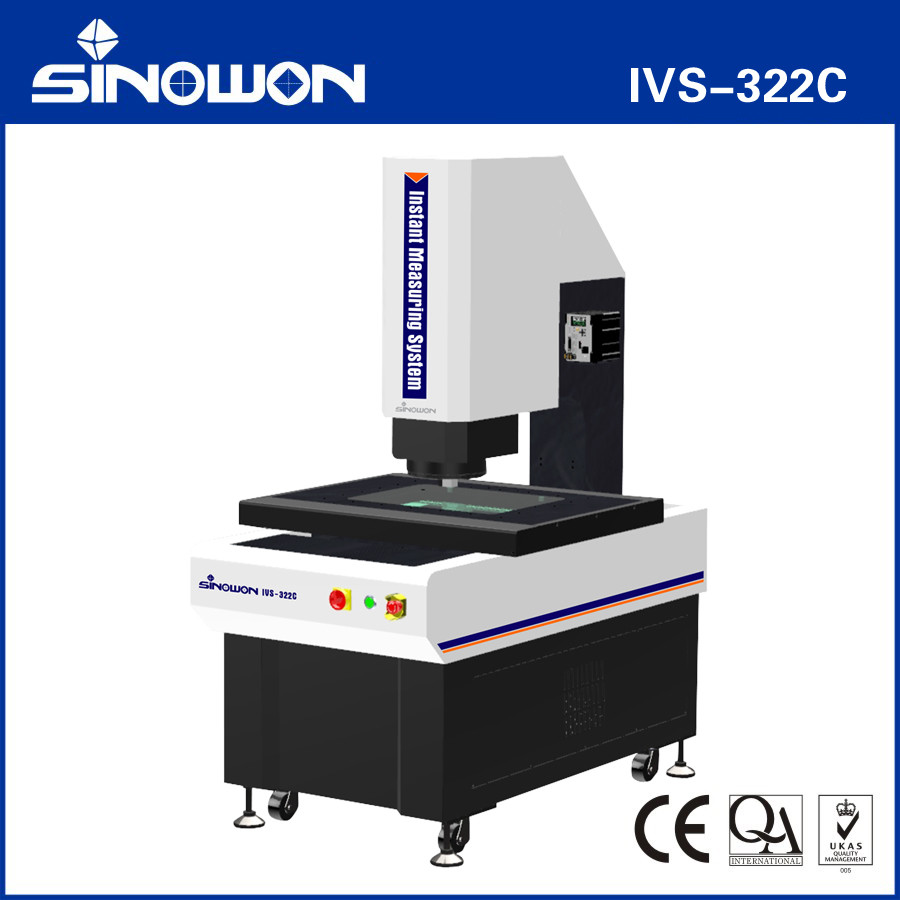

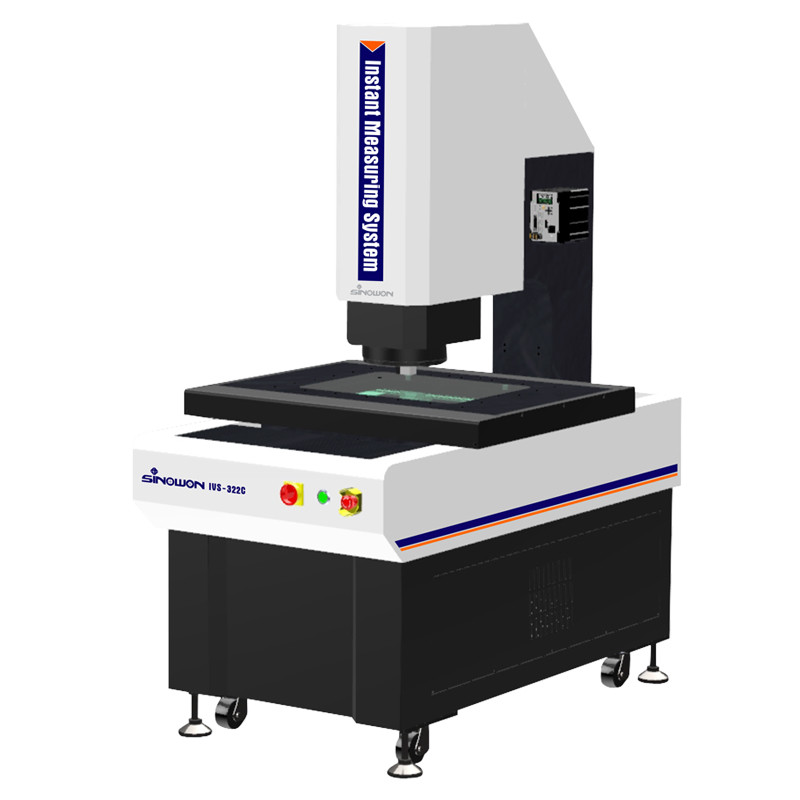

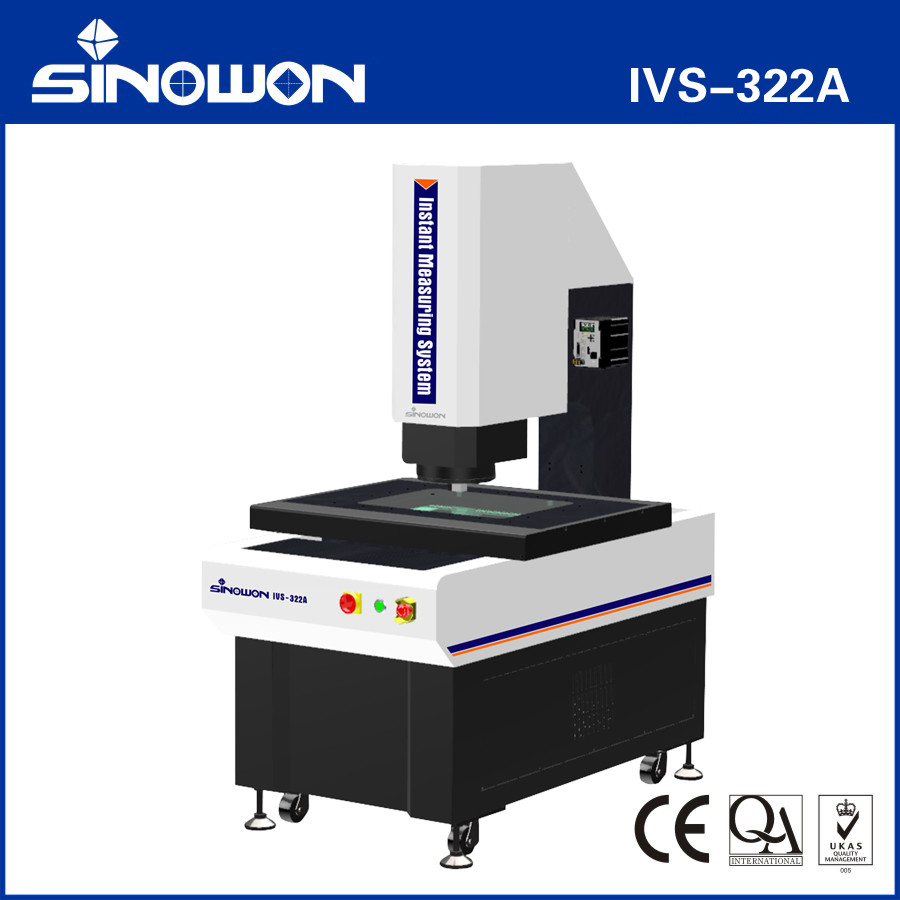

سیستم های اندازه گیری ویدئویی فوری کانتیلیور سری IVS-322

سیستم اندازه گیری دید فوری کانتیلیور سری IVS-322

معرفی محصول:

سری IVS یک دستگاه اندازه گیری چشم انداز فوری کاملا خودکار با سیستم لنز دوگانه بزرگنمایی است که برای اندازه گیری GD&T با کنترل اتوماتیک سه محور توسعه یافته است.مجهز به فوکوس خودکار، کنترل اتوماتیک نورپردازی و حرکت اتوماتیک پیکربندی سخت افزار و نرم افزار برای انجام اندازه گیری ابعاد خطی و هندسی سریع و دقیق.

مشخصات محصولc:

• مجهز به یک دوربین 20 میلیون پیکسل و یک لنز دوگانه تلسنتریک با بزرگنمایی دو برابر، کیفیت تصویربرداری عالی است.
• طراحی تلسنتریکتی بالا کمتر از 0.02° دقت اندازه گیری را برای محصولات با تفاوت های ارتفاع قابل توجهی تضمین می کند.
• تحریف پایین تلویزیون کمتر از 0.01٪ و یکنواخت تحریف در کل تصویر اطمینان از دقت تکرار پویا اندازه گیری را تضمین می کند.
• طراحی بزرگ سازی دوگانه امکان اندازه گیری کارآمد با یک میدان دید بزرگ و اندازه گیری دقیق با بزرگ سازی بالا را فراهم می کند.رضایت از نیازهای دوگانه مشتریان برای کارایی و دقت;
• کنترل دقیق CNC سه محوری XYZ کاملا خودکار، موقعیت دقیق را تضمین می کند.

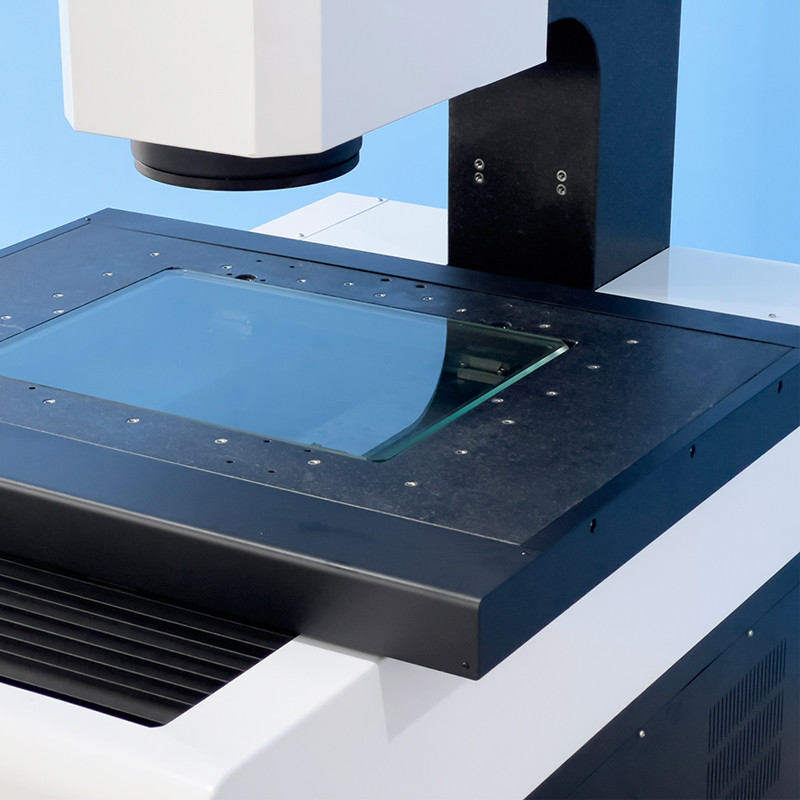

• استفاده از پایه و ستون سنگ مرمر هندی ثبات خوبی را فراهم می کند.
• راهنماهای خطی دقیق، پیچ های توپ زمین، موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند.
• مقیاس خطی 0.5μm با دقت بالا، دقت موقعیت و اندازه گیری سیستم را تضمین می کند.

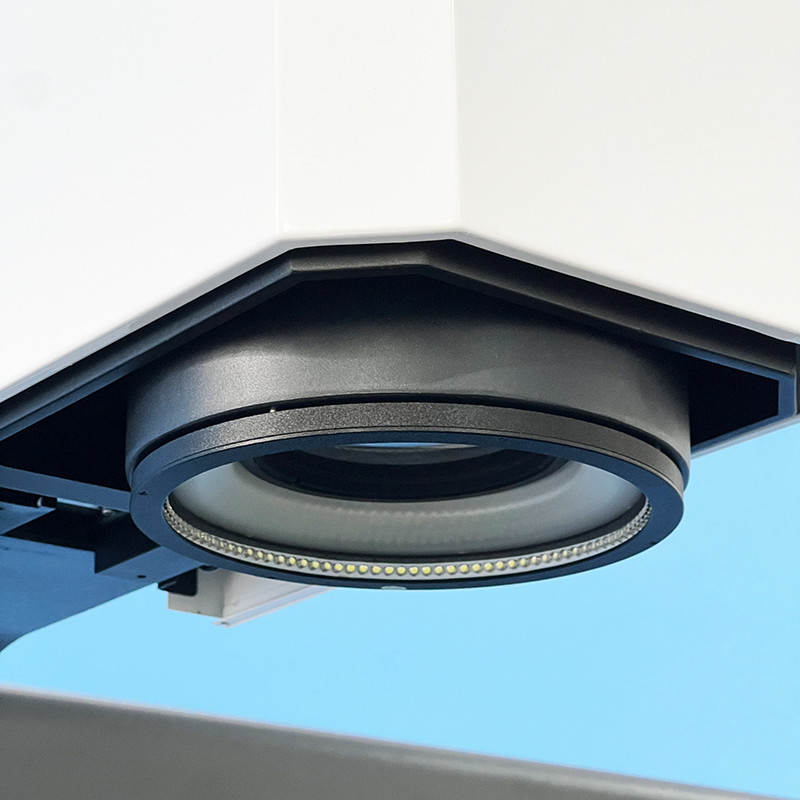

• مجهز به منابع نور مختلف و یک عملکرد بلند کردن هوشمند برای انطباق با سناریوهای اندازه گیری مختلف؛
• نرم افزار اندازه گیری قدرتمند و آسان برای استفاده Geomea کنترل کیفیت را افزایش می دهد؛
• برنامه های اندازه گیری خودکار می توانند برای تکمیل سریع و کارآمد اندازه گیری های دسته بندی شده تنظیم شوند.
• سنسورهای نور سفید بدون تماس اختیاری می توانند برای اندازه گیری ضخامت، صافی و غیره استفاده شوند.

کاربرد:

• می تواند برای اندازه گیری دقیق اشیاء بزرگ استفاده شود.
• صنعت 3C: صفحه نمایش تلفن همراه، کیف تلفن همراه
• صنعت الکترونیک: PCB
• انرژی جدید: باتری های لیتیوم
• صنعت خودرو: قطعات دقیق

مشخصات:

توضیحات مدل پیکربندی محصول (نمونه با IVS-322):

مدل ها و مشخصات سیستم اندازه گیری دید فوری:

جدول راهنمای فضایی سیستم اندازه گیری چشم انداز فوری:

مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.
