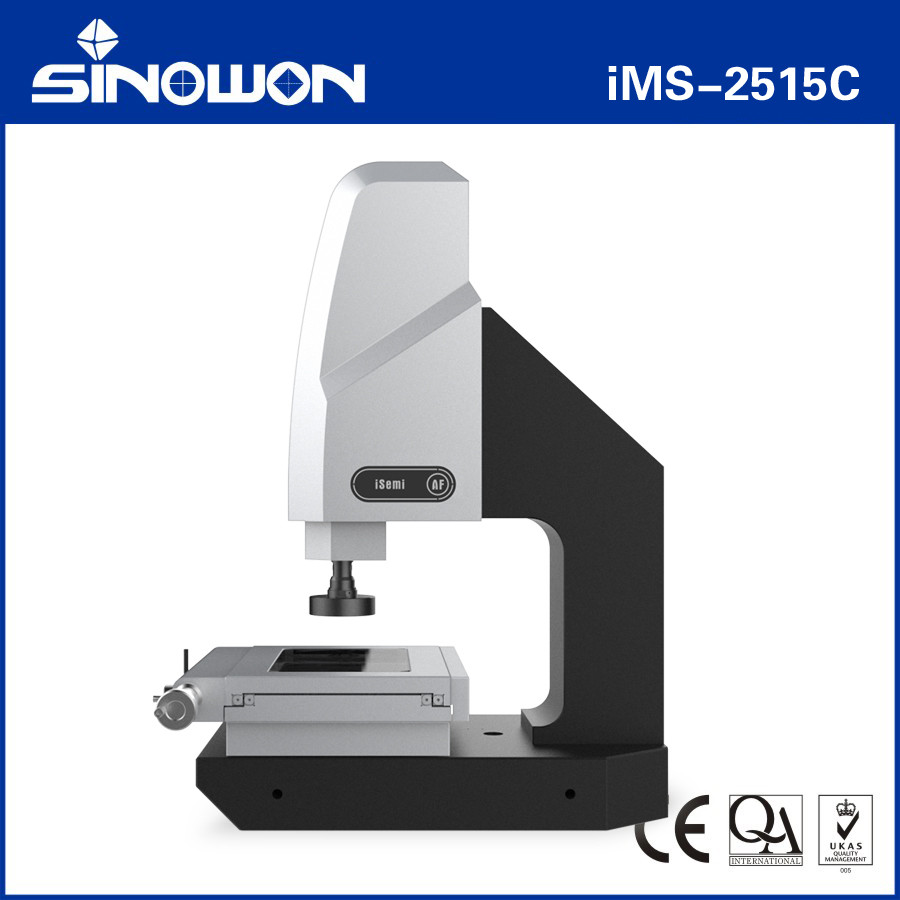

Name: دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا دارای گواهینامه CE ROHS
Brand: Hoyamo and Sinowon Inc
SKU: IMS-2515C
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

کد#: 521-320F

میز کار مرمر: (408*308) میلی متر

میز کار شیشه ای: (306*198) میلی متر

سفر محور X/Y: (۲۵۰*۱۵۰) میلی متر

Z Axis Travel: سفر موثر 200 میلی متر

X/Y/Z رزولوشن محوری: 0.5 میلی متر

پایه و پایه: گرانیت با دقت بالا

XY aixs Measurement Accuracy: ≤2.5+L/200(um)

دقت اندازه گیری Zais: ≤5+L/200(um)

دقت مجدد: 2 میلی متر

نرم افزار اندازه گیری: iMeasuring

ابعاد (WxDxH): (1030*780*1260) میلی متر

وزن خالص: 175 کیلوگرم

برجسته کردن:

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا,دستگاه اندازه گیری نیمه اتوماتیک بینایی ROHS

ROHS Semi Automatic Vision Measuring Machine

اطلاعات اولیه

محل منبع: جیانگمن، چین

نام تجاری: SINOWON

گواهی: CE/ROHS

شماره مدل: IMS-2515C

سند: D4 Sinowon iSemi Series Hig...a1.pdf

پرداخت

جزئیات بسته بندی: تخته سه لا

زمان تحویل: 15 روز کاری

قابلیت ارائه: 100 مجموعه/ماه

گالری

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا دارای گواهینامه CE ROHS

توضیحات محصول

دستگاه اندازه گیری بینایی نیمه اتوماتیک با دقت بالا iSemi سری IMS-2515C

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا دارای گواهینامه CE ROHS 0

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا دارای گواهینامه CE ROHS 1

دستگاه اندازه گیری بیناییمشخصات محصول:

استفاده از پایه و ستون گرانیت با دقت بالا برای اطمینان از ثبات و دقت ماشین
استفاده از میله پولیش بدون دندان با دقت بالا و دستگاه قفل سریع برای اطمینان از اینکه خطا بازگشت جدول در 2um است؛
به منظور اطمینان از دقت ماشین در محدوده ≤2.5+L/200um، یک لوله نوری و یک میز کاری دقیق را به کار گیرند.

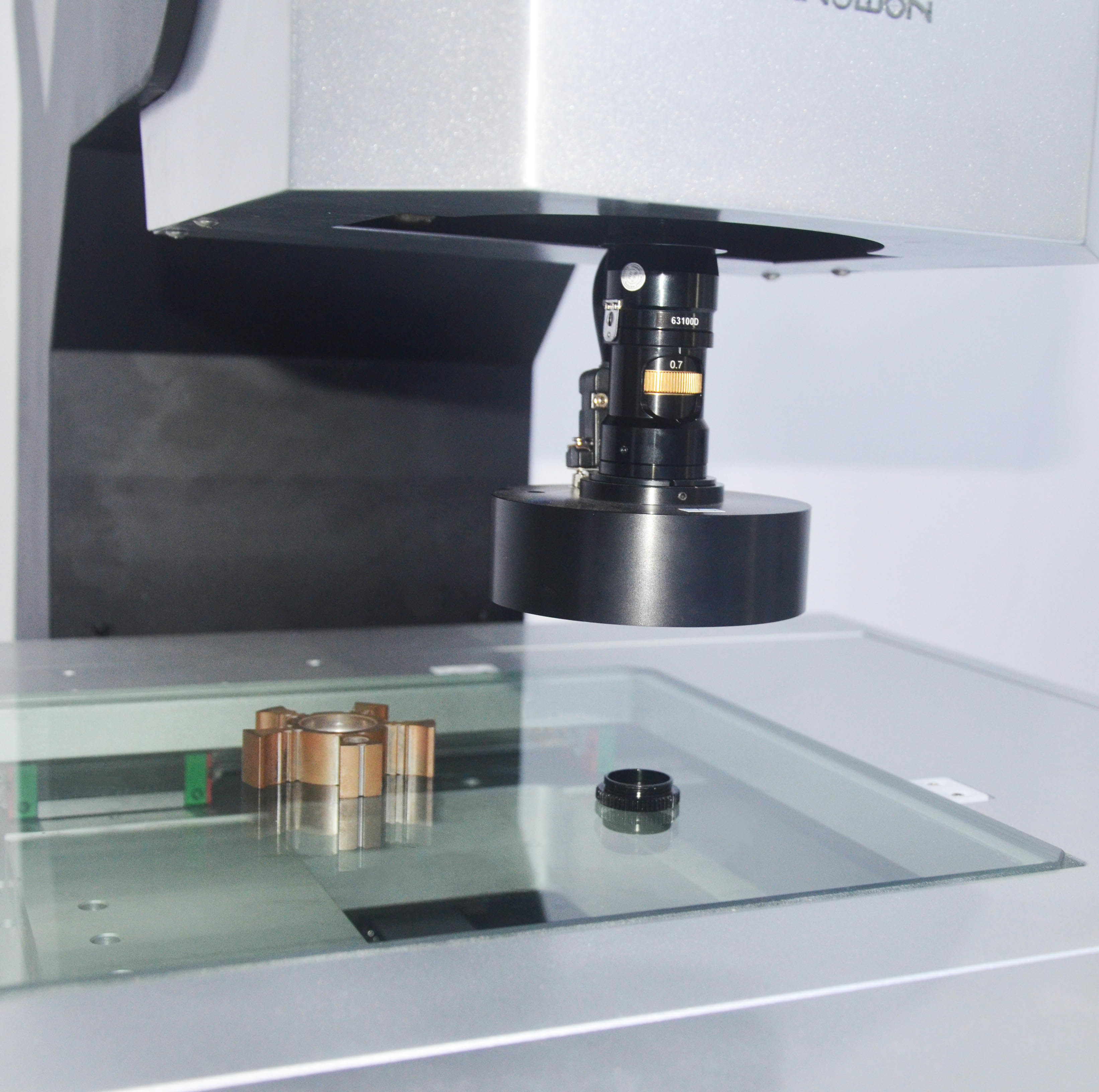

استفاده از لنز ژوم با وضوح بالا و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح بدون تحریف
با استفاده از نوردهی سرد LED چهار حلقه ای 8 منطقه ای و نوردهی موازی LED Contour و همچنین یک ماژول تنظیم روشنایی هوشمند داخلی،روشنایی منطقه نور در منطقه 4 حلقه 8 می تواند به طور آزاد کنترل شود;
نرم افزار اندازه گیری iMeasuring Vision کنترل کیفیت را به سطح جدیدی می رساند.
محور Z از راهنماهای خطی با دقت بالا و سیستم کنترل سرو موتور برای دستیابی به تمرکز خودکار، از بین بردن اشتباهات تمرکز انسانی و بهبود دقت و ثبات اندازه گیری استفاده می کند.

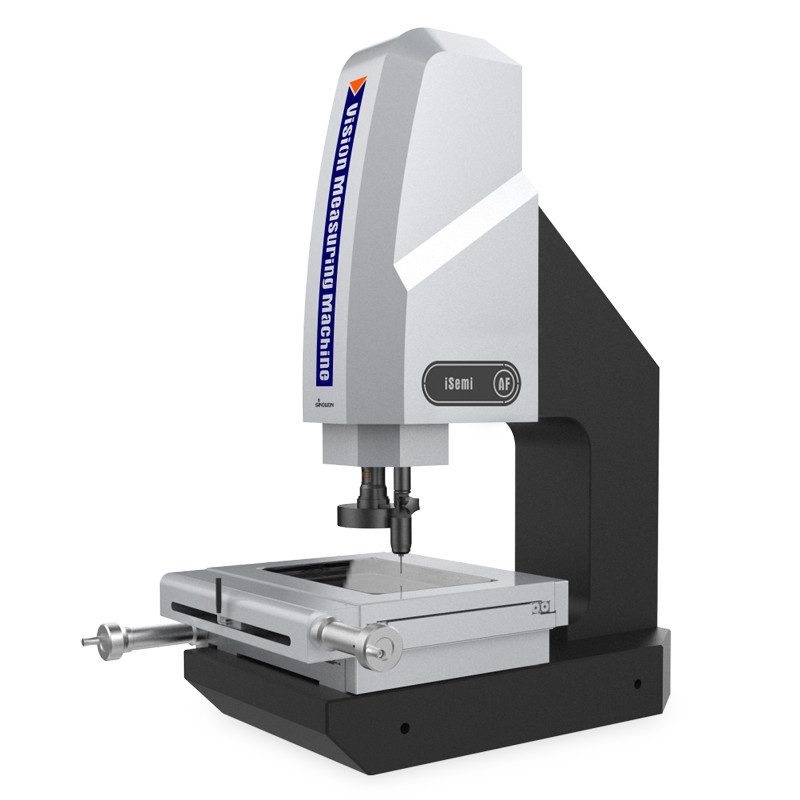

برای ارتقاء دستگاه به یک دستگاه اندازه گیری سه بعدی، می توان از یک سُند تماس اختیاری و یک نرم افزار اندازه گیری سه بعدی استفاده کرد.

دستگاه اندازه گیری بیناییS فنیمشخصات:

کالا	دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالاسری iSemi
مدل	IMS-2010C	IMS-2515C	IMS-3020C	IMS-4030C	IMS-5040C
میز کار مرمر	۲۷۰*۳۵۰ میلی متر	(408*308) میلی متر	(458*358) میلی متر	(608*470) میلی متر	(650*580) میلی متر
میز کار شیشه ای	(142*242) میلی متر	(306*198) میلی متر	(356*248) میلی متر	(456*348) میلی متر	(540*440) میلی متر
محور X/Y سفر	(200*100) میلی متر	(۲۵۰*۱۵۰) میلی متر	(300*200) میلی متر	(400*300) میلی متر	(500*400) میلی متر
حرکت محور Z	راهنمای خطی با دقت بالا، حرکت موثر 200 میلی متر
رزولوشن X/Y/Z	0.5m
پایه ها و پایه های بلند	گرانیت با دقت بالا
دقت اندازه گیری*	XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um)
دقت بازپرداخت	2m
سیستم روشنایی ((تعدیل نرم افزار)	سطح 4 حلقه و 8 منطقه به طور نامحدود تنظیم می شود نوربرداری LED
	نورپردازی موازی LED
	نور هم محوری اختیاری
دوربین دیجیتال	دوربين ديجيتالي با وضوح بالا
لنز زوم	6.5X رزولوشن بالا لنز ژوم بازخورد الکترونیکی، بزرگنمایی نوری: 0.7X ~ 4.5X ؛ بزرگنمایی ویدئویی: 20X ~ 129X
نرم افزار اندازه گیری	اندازه گیری
سیستم عملیاتی	پشتیبانی از سیستم عامل WIN 10/11-32/64
زبان	انگلیسی، چینی ساده، چینی سنتی، نسخه های زبان دیگر اختیاری
محیط کار	دمای 20°C±2°C، تغییر دمای <1°C/Hr؛ رطوبت 30%~80%RH؛ لرزش <0.02g's، ≤15Hz.
منبع برق	AC220V/50Hz؛ 110V/60Hz
ابعاد ((WxDxH)	(677552998) میلی متر	(7906171000) میلی متر	(8386671000) میلی متر	(10028171043) میلی متر	(11118671086) میلی متر
ابعاد بسته بندی ((WxDxH))	(10307801260) میلی متر	(10307801260) میلی متر	(10307801260) میلی متر	(113010001270) میلی متر	(125010351460) میلی متر
وزن ناخالص	220/150 کیلوگرم	242/175 کیلوگرم	275/185 کیلوگرم	449/350 کیلوگرم	۵۵۰ تا ۳۸۰ کیلوگرم

يادداشت:

"L" نشان دهنده طول اندازه گیری شده در میلی متر است و دقت مکانیکی محور Z به شدت به دقت تمرکز و سطح قطعه کار بستگی دارد.

بزرگنمایی یک مقدار تقریبی است و به شدت با اندازه و وضوح صفحه نمایش مرتبط است.

مشتریان می توانند با توجه به نیازهای خود برای دستیابی به بزرگنمایی تصویر، یک لنز کمکی 0.5X یا 2X را اضافه کنند.

iMS-2010/5040 صندلی های کاری از سنگ مرمر هستند، در حالی که iMS-2515/3020/4030 صندلی های کاری از فلز هستند.

توضیحات مدل پیکربندی محصول (نمونه با iMS-2515)

پیکربندی سنسور	2.5D	سه بعدی	2.5D	سه بعدی
کالا	2دستگاه اندازه گیری بینایی 5D	دستگاه اندازه گیری تماس و دید سه بعدی	2.5D ماشین اندازه گیری نیمه اتوماتیک دید	دستگاه اندازه گیری 3D نیمه اتوماتیک تماس و بینایی
مدل	iMS-2515A	iMS-2515B	iMS-2515C	iMS-2515D
نوع	A	ب	C	D
اهمیت	حسگر لنز زوم اپتیکال	حسگر لنز زوم و حسگر سنجه تماس	سنسور لنز زوم و Z- محور عملکرد تمرکز خودکار	حسگر لنز زوم، حسگر سنجه تماس و عملکرد فوکوس خودکار
محور Z فوکوس خودکار	بدون	بدون	با	با
سُند تماس	بدون	با	بدون	با
نرم افزار	اندازه گيري21	اندازه گيري3.1	اندازه گيري22	اندازه گيري3.2

مدل ها و مشخصات ماشین اندازه گیری دید دستی:

مدل	کد#	مدل	کد#	مدل	کد#	مدل	کد#	مدل	کد#
IMS-2010A	521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521 تا 120H	IMS-5040A	521-120J
IMS-2010B	521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J
IMS-2010C	521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J
IMS-2010D	521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J
IMS-6040A	521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	------

جدول راهنمای ماشین اندازه گیری دید دستی:

سفر mm	مدل	X محور سفر mm	حرکت محور Y mm	Z محور سفر استاندارد mm	محور Z حداکثر سفر سفارشی mm
100x100x100	IMS-1010	100	100	100	------
200x100x200	IMS-2010	200	100	200	300
250x150x200	IMS-2515	250	150	200	300
300x200x200	IMS-3020	300	200	200	400
400x300x200	IMS-4030	400	300	200	400
500x400x200	IMS-5040	500	400	200	400
600x400x200	IMS-6040	600	400	200	400

مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.

دستگاه اندازه گیری بینایینقشه های ساختاری:

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا دارای گواهینامه CE ROHS 2

دستگاه اندازه گیری بیناییکاربرد در صنعت:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری چشم و دستگاه اندازه گیری بدون تماس، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی شناخته می شود،با ارتقاء صنعت مدرن با دقت بالا و صنعت تولید میکرو، روش اندازه گیری تصویر نوری بدون تماس را برای اندازه گیری سریع و دقیق اتخاذ می کند. اندازه گیری ابعاد هندسی و تحمل هندسی اجتناب ناپذیر می شود.

دستگاه های اندازه گیری نوری برای تمام زمینه های کاربردی برای اندازه گیری مختصات مناسب هستند و به طور گسترده ای در ماشین آلات، الکترونیک، ابزار، سخت افزار،پلاستیک و صنایع دیگراز جمله: قالب ها، پیچ ها، فلزات، لوازم جانبی، لاستیک، صفحه PCB، فواره ها، سخت افزار، الکترونیک، پلاستیک، هواپیمایی، هوافضا و غیره، آن را بر نقص های کالیپر های سنتی vernier،میکرومتر، و پروژکتورهای پروفایل، که یک دستگاه اندازه گیری با دقت بالا، کارایی بالا و قابلیت اطمینان بالا است که فناوری های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می کند.

شیء مورد اندازه گیری توسط سیستم بزرگ کردن نوری بزرگ می شود. پس از اینکه ویژگی های تصویر توسط سیستم دوربین CCD جمع آوری شده و توسط الگوریتم های رایانه ای و نرم افزاری پردازش می شود،محور و شکل سطحاندازه، زاویه و موقعیت قطعات پیچیده و دقیق را می توان به طور خودکار تشخیص داد.داده های اندازه گیری را می توان به AUTOCAD وارد کرد تا یک نقشه مهندسی کامل شود، و اسناد در DXF، IGS و سایر فرمت ها می تواند تولید شود و همچنین می تواند به نرم افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش های آماری مختلف وارد شود.

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا دارای گواهینامه CE ROHS 3
