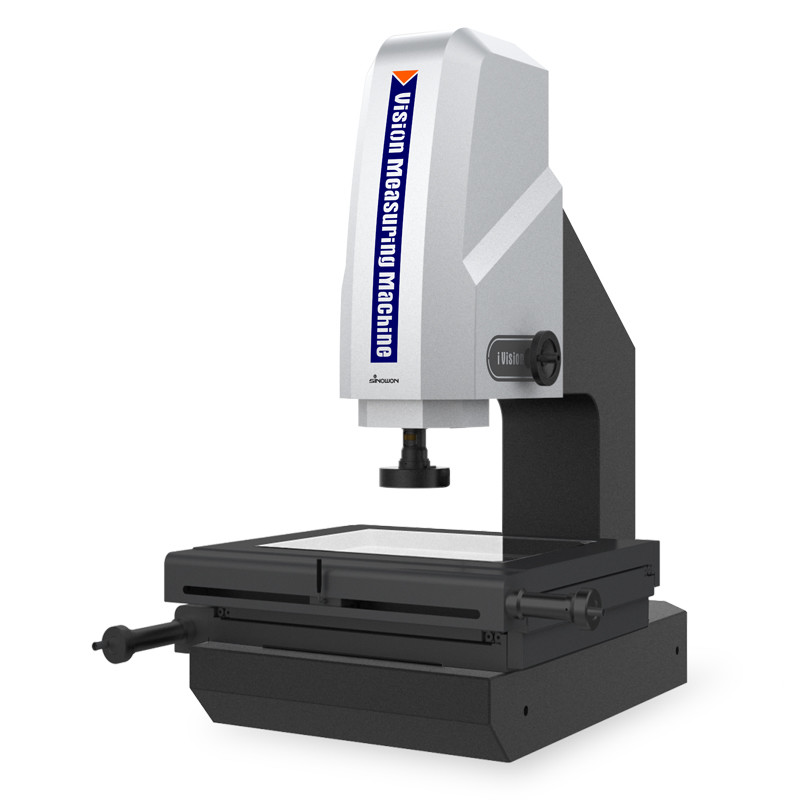

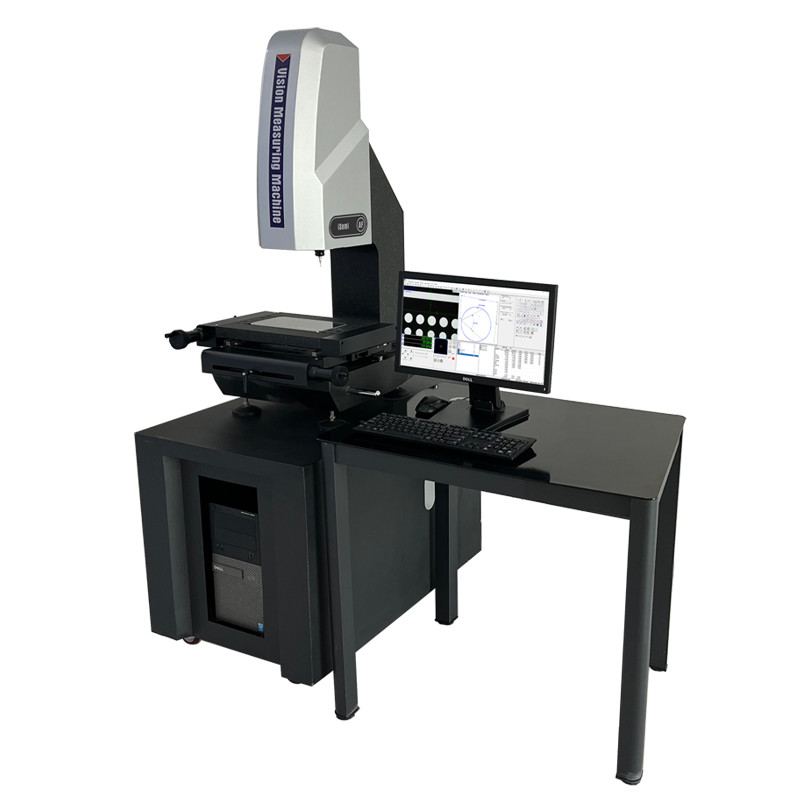

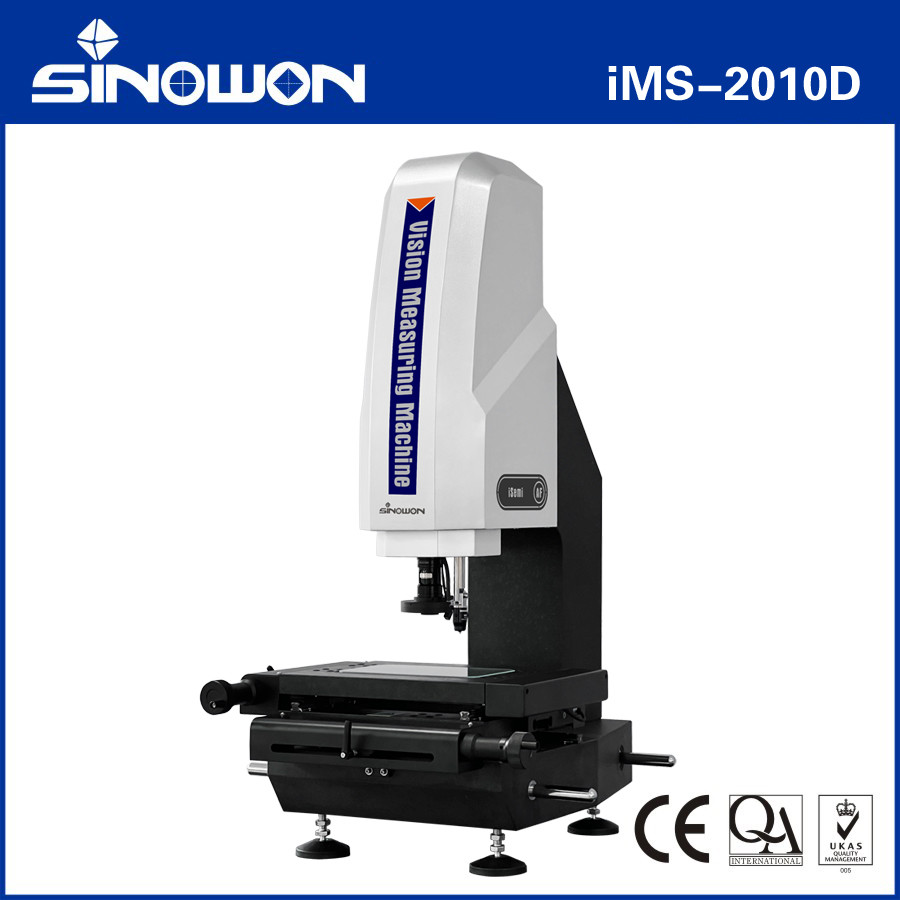

دستگاه اندازه گیری دید نیمه اتوماتیک با دقت بالا سری ISemi IMS-2010D

يادداشت:

"L" نشان دهنده طول اندازه گیری شده در میلی متر است و دقت مکانیکی محور Z به شدت به دقت تمرکز و سطح قطعه کار بستگی دارد.

بزرگنمایی یک مقدار تقریبی است و به شدت با اندازه و وضوح صفحه نمایش مرتبط است.

مشتریان می توانند با توجه به نیازهای خود برای دستیابی به بزرگنمایی تصویر، یک لنز کمکی 0.5X یا 2X را اضافه کنند.

iMS-2010/5040 صندلی های کاری از سنگ مرمر هستند، در حالی که iMS-2515/3020/4030 صندلی های کاری از فلز هستند.

توضیحات مدل پیکربندی محصول (نمونه با iMS-2010):

مدل ها و مشخصات ماشین اندازه گیری دید دستی:

جدول راهنمای ماشین اندازه گیری دید دستی:

• مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.

دستگاه اندازه گیری بینایینقشه های ساختاری:

دستگاه اندازه گیری بیناییکاربرد در صنعت:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری چشم و دستگاه اندازه گیری بدون تماس، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی شناخته می شود،با ارتقاء صنعت مدرن با دقت بالا و صنعت تولید میکرو، روش اندازه گیری تصویر نوری بدون تماس را برای اندازه گیری سریع و دقیق اتخاذ می کند. اندازه گیری ابعاد هندسی و تحمل هندسی اجتناب ناپذیر می شود.

دستگاه های اندازه گیری نوری برای تمام زمینه های کاربردی برای اندازه گیری مختصات مناسب هستند و به طور گسترده ای در ماشین آلات، الکترونیک، ابزار، سخت افزار،پلاستیک و صنایع دیگراز جمله: قالب ها، پیچ ها، فلزات، لوازم جانبی، لاستیک، صفحه PCB، فواره ها، سخت افزار، الکترونیک، پلاستیک، هواپیمایی، هوافضا و غیره، آن را بر نقص های کالیپر های سنتی vernier،میکرومتر، و پروژکتورهای پروفایل، که یک دستگاه اندازه گیری با دقت بالا، کارایی بالا و قابلیت اطمینان بالا است که فناوری های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می کند.

شیء مورد اندازه گیری توسط سیستم بزرگ کردن نوری بزرگ می شود. پس از اینکه ویژگی های تصویر توسط سیستم دوربین CCD جمع آوری شده و توسط الگوریتم های رایانه ای و نرم افزاری پردازش می شود،محور و شکل سطحاندازه، زاویه و موقعیت قطعات پیچیده و دقیق را می توان به طور خودکار تشخیص داد.داده های اندازه گیری را می توان به AUTOCAD وارد کرد تا یک نقشه مهندسی کامل شود، و اسناد در DXF، IGS و سایر فرمت ها می تواند تولید شود و همچنین می تواند به نرم افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش های آماری مختلف وارد شود.
