Name: سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C
Brand: Hoyamo and Sinowon Inc
SKU: IMS-4030C
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

کد#: 521-320H

میز کار مرمر: (608*470) میلی متر

میز کار شیشه ای: (456*348) میلی متر

سفر محور X/Y: (400*300) میلی متر

Z Axis Travel: سفر موثر 200 میلی متر

X/Y/Z رزولوشن محوری: 0.5 میلی متر

پایه و پایه: گرانیت با دقت بالا

XY aixs Measurement Accuracy: ≤2.5+L/200(um)

دقت اندازه گیری Zais: ≤5+L/200(um)

دقت مجدد: 2um

نرم افزار اندازه گیری: iMeasuring

ابعاد (WxDxH): (1002*817*1043) میلی متر

وزن خالص: 350 کیلوگرم

برجسته کردن:

سیستم اندازه گیری مبتنی بر بینایی نیمه خودکار,سیستم اندازه گیری مبتنی بر دید با دقت بالا

High Precision Vision Based Measurement System

اطلاعات اولیه

محل منبع: جیانگمن ، چین

نام تجاری: SINOWON

گواهی: CE/ROHS

شماره مدل: IMS-4030C

پرداخت

جزئیات بسته بندی: تخته سه لا

زمان تحویل: 15 روز کاری

قابلیت ارائه: 100 مجموعه در ماه

گالری

سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C

توضیحات محصول

دستگاه اندازه‌گیری بینایی نیمه‌خودکار با دقت بالا iSemi سری IMS-4030C

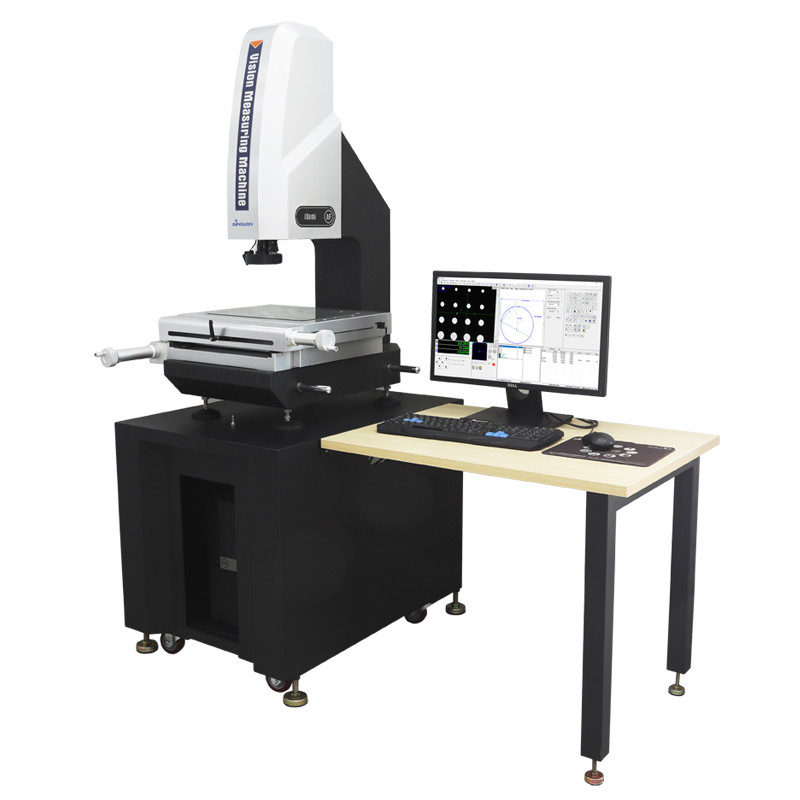

سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C 0

کاربرد صنعتی:ویژگی محصول:

استفاده از پایه و ستون گرانیتی با دقت بالا برای اطمینان از پایداری و دقت دستگاه;
استفاده از میله صیقلی بدون دندانه با دقت بالا و دستگاه قفل‌کننده سریع‌الحرکت برای اطمینان از اینکه خطای بازگشت میز در محدوده 2um است;
استفاده از خط‌کش نوری ابزار دقیق با دقت بالا و میز کار دقیق برای اطمینان از اینکه دقت دستگاه در محدوده ≤2.5+L/200um است;
استفاده از لنز زوم با وضوح بالا و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح و بدون اعوجاج;
با استفاده از نورپردازی LED سرد 4 حلقه‌ای 8 ناحیه‌ای کنترل‌شده توسط برنامه و نورپردازی موازی LED کانتور و همچنین یک ماژول تنظیم نور هوشمند داخلی، روشنایی ناحیه نور در 4 حلقه 8 ناحیه را می‌توان آزادانه کنترل کرد;
نرم‌افزار اندازه‌گیری بینایی iMeasuring کنترل کیفیت را به سطح جدیدی ارتقا می‌دهد;
محور Z از ریل‌های راهنمای خطی با دقت بالا و سیستم کنترل موتور سروو برای دستیابی به فوکوس خودکار، حذف خطاهای فوکوس انسانی و بهبود دقت و پایداری اندازه‌گیری استفاده می‌کند;
می‌توان از پروب تماسی اختیاری و نرم‌افزار اندازه‌گیری سه‌بعدی برای ارتقای دستگاه به یک دستگاه اندازه‌گیری سه‌بعدی تماسی استفاده کرد.

کاربرد صنعتی:مشخصات فنی:مدل

دستگاه اندازه‌گیری بینایی 2.5D	سری iSemiمدل
حرکت محور X میلی‌متر	521-420E	521-420F	521-420G	521-420H	521-420J
(270*350)mm	(408*308)mm	(458*358)mm	(608*470)mm	(650*580)mm	میز کار شیشه‌ای
(142*242)mm	(306*198)mm	(356*248)mm	(456*348)mm	(540*440)mm	حرکت محور X/Y
(200*100)mm	(250*150)mm	(300*200)mm	(400*300)mm	(500*400)mm	حرکت محور Z
ریل راهنمای خطی با دقت بالا، حرکت موثر 200 میلی‌متر	رزولوشن محور X/Y/Z
0.5um	پایه و ستون‌ها
گرانیت با دقت بالا	دقت اندازه‌گیری*
محور XY: ≤2.5+L/200(um) ；محور Z: ≤5+L/200(um)	دقت تکرار
2um	سیستم روشنایی (تنظیم نرم‌افزار)
4 حلقه و 8 ناحیه LED سرد قابل تنظیم بی‌نهایت	نورپردازی موازی LED کانتور
	نور کواکسیال اختیاری
	دوربین دیجیتال
دوربین دیجیتال با وضوح بالا 1/2.9 اینچ/1.6 مگاپیکسل	لنز زوم
لنز زوم بازخورد الکترونیکی با وضوح بالا 6.5X، بزرگنمایی نوری: 0.7X~4.5X ; بزرگنمایی ویدئویی: 20X~129X	نرم‌افزار اندازه‌گیری
iMeasuring	سیستم عامل
پشتیبانی از سیستم عامل WIN 10/11-32/64	زبان
انگلیسی، چینی ساده‌شده، چینی سنتی، نسخه‌های زبان‌های دیگر اختیاری	محیط کار
دما 20℃±2℃، تغییر دما	<1℃/ساعت; رطوبت 30%~80%RH; لرزش <0.02g's, ≤15Hz.منبع تغذیه
AC220V/50Hz; 110V/60Hz	ابعاد (عرضطولارتفاع)
(677552998)mm	(7906171000)mm	(8386671000)mm	(10028171043)mm	(11118671086)mm	ابعاد بسته‌بندی (عرضطولارتفاع)
(10307801260)mm	(113010001270)mm	(113010001270)mm	(113010001270)mm	(125010351460)mm	وزن ناخالص/خالص
220/150Kg	242/175Kg	275/185Kg	449/350Kg	550/380Kg	توجه:

"L" نشان‌دهنده طول اندازه‌گیری شده بر حسب میلی‌متر است و دقت مکانیکی محور Z بسیار به دقت فوکوس و سطح قطعه کار بستگی دارد.

بزرگنمایی یک مقدار تقریبی است و ارتباط نزدیکی با اندازه و وضوح نمایشگر دارد.

مشتریان می‌توانند با توجه به نیاز خود، لنز کمکی 0.5X یا 2X را برای دستیابی به بزرگنمایی تصویر انتخاب کنند.

iMS-2010/5040 میزهای کاری ساخته شده از مرمر هستند، در حالی که iMS-2515/3020/4030 میزهای کاری ساخته شده از فلز هستند.

توضیحات مدل پیکربندی محصول (مثال با iMS-4030):

پیکربندی سنسور

2.5D	3D	کالا	3D	کالا
دستگاه اندازه‌گیری بینایی 2.5D	دستگاه اندازه‌گیری بینایی و تماسی 3D	دستگاه اندازه‌گیری بینایی نیمه‌خودکار 2.5D	دستگاه اندازه‌گیری بینایی و تماسی نیمه‌خودکار 3D	مدل
حرکت محور X میلی‌متر	iMS-4030B	iMS-4030C	iMS-4030D	نوع
A	B	C	D	اهمیت
سنسور لنز زوم نوری	سنسور لنز زوم و	سنسور پروب تماسی سنسور لنز زوم و عملکرد فوکوس خودکار محور Z	سنسور لنز زوم، سنسور پروب تماسی و عملکرد فوکوس خودکار	فوکوس خودکار محور Z
بدون	با	با	نرم‌افزار	نرم‌افزار
بدون	با	نرم‌افزار	با	نرم‌افزار
iMeasuring2.1	iMeasuring3.1	iMeasuring2.2	iMeasuring3.2	مدل‌ها و مشخصات دستگاه اندازه‌گیری بینایی دستی

:مدل

حرکت محور X میلی‌متر	IMS-2010A	حرکت محور X میلی‌متر	IMS-2010A	حرکت محور X میلی‌متر	IMS-2010A	حرکت محور X میلی‌متر	IMS-2010A	حرکت محور X میلی‌متر	IMS-2010A
521-120E	IMS-2515A	521-120F	IMS-3020A	521-120G	IMS-4030A	521-120H	IMS-5040A	521-120J	IMS-2010B
521-220E	IMS-2515B	521-220F	IMS-3020B	521-220G	IMS-4030B	521-220H	IMS-5040B	521-220J	IMS-2010C
521-320E	IMS-2515C	521-320F	IMS-3020C	521-320G	IMS-4030C	521-320H	IMS-5040C	521-320J	IMS-2010D
521-420E	IMS-2515D	521-420F	IMS-3020D	521-420G	IMS-4030D	521-420H	IMS-5040D	521-420J	IMS-6040A
521-120K	IMS-6040B	521-220K	IMS-6040C	521-320K	IMS-6040D	521-420K	------	200x100x200	200x100x200

حرکت میلی‌متر

مدل	حرکت محور X میلی‌متر	حرکت محور Y میلی‌متر	حرکت استاندارد محور Z	میلی‌متر 100x100x100	میلی‌متر 100x100x100
IMS-1010	100	200	200	200	200x100x200
IMS-2010	200	400	200	400	200
IMS-2515	250	150	200	400	200
IMS-3020	300	200	400	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
IMS-4030	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.	200	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
IMS-5040	500	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
IMS-6040	600	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.	400	سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.

دستگاه اندازه‌گیری بینایی

کاربرد صنعتی:دستگاه اندازه‌گیری بینایی

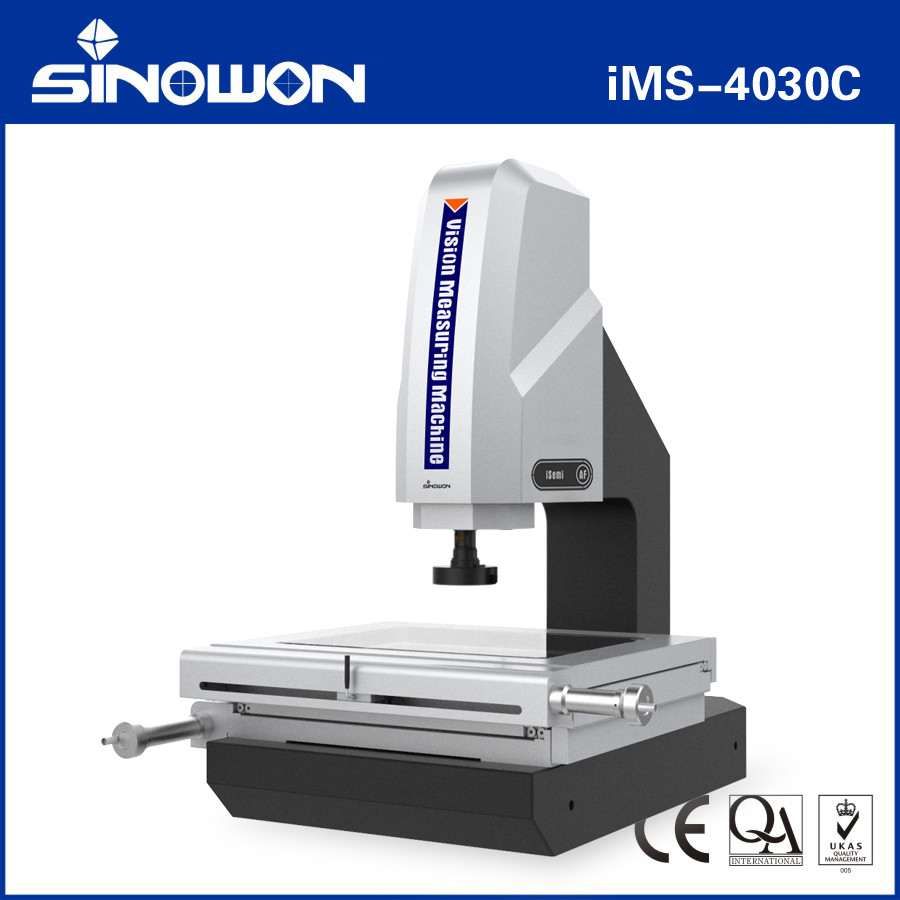

سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C 1

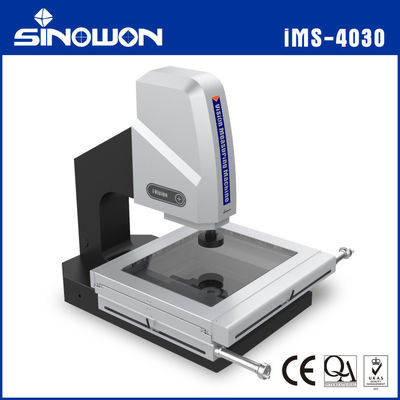

سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C 2

کاربرد صنعتی:دستگاه اندازه‌گیری نوری OMM، که با نام دستگاه اندازه‌گیری بینایی و دستگاه اندازه‌گیری غیر تماسی نیز شناخته می‌شود، دستگاه اندازه‌گیری دو بعدی، دستگاه اندازه‌گیری 2.5 بعدی، با ارتقای صنعت تولید با دقت بالا و میکرو مدرن، از روش اندازه‌گیری تصویر نوری غیر تماسی برای اندازه‌گیری سریع و دقیق استفاده می‌کند. اندازه‌گیری ابعاد هندسی و تلرانس‌های هندسی اجتناب‌ناپذیر می‌شود.

دستگاه‌های اندازه‌گیری نوری برای تمام زمینه‌های کاربردی با هدف اندازه‌گیری مختصات مناسب هستند و به طور گسترده در ماشین‌آلات، الکترونیک، ابزار، سخت‌افزار، پلاستیک و سایر صنایع استفاده می‌شوند. مانند: قالب‌ها، پیچ‌ها، فلزات، لوازم جانبی، لاستیک، بردهای PCB، فنرها، سخت‌افزار، الکترونیک، پلاستیک، هوانوردی، هوافضا و غیره، که بر کمبودهای کولیس‌های ورنیه، میکرومترها و پروژکتورهای پروفیل سنتی غلبه می‌کند، که یک دستگاه اندازه‌گیری با دقت بالا، راندمان بالا و قابلیت اطمینان بالا است که فناوری‌های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می‌کند.

شیء مورد اندازه‌گیری توسط سیستم بزرگنمایی نوری بزرگ می‌شود. پس از جمع‌آوری ویژگی‌های تصویر توسط سیستم دوربین CCD و پردازش توسط الگوریتم‌های کامپیوتری و نرم‌افزاری، شکل، اندازه، زاویه و موقعیت کانتور و سطح قطعات مختلف پیچیده و دقیق را می‌توان به طور خودکار تشخیص داد. بازرسی میکرو و کنترل کیفیت. داده‌های اندازه‌گیری را می‌توان در AUTOCAD وارد کرد تا به یک نقشه مهندسی کامل تبدیل شود و اسناد در فرمت‌های DXF، IGS و سایر فرمت‌ها را می‌توان تولید کرد و همچنین می‌توان آن‌ها را در نرم‌افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC وارد کرد تا CPK و گزارش‌های آماری مختلف تولید شود.

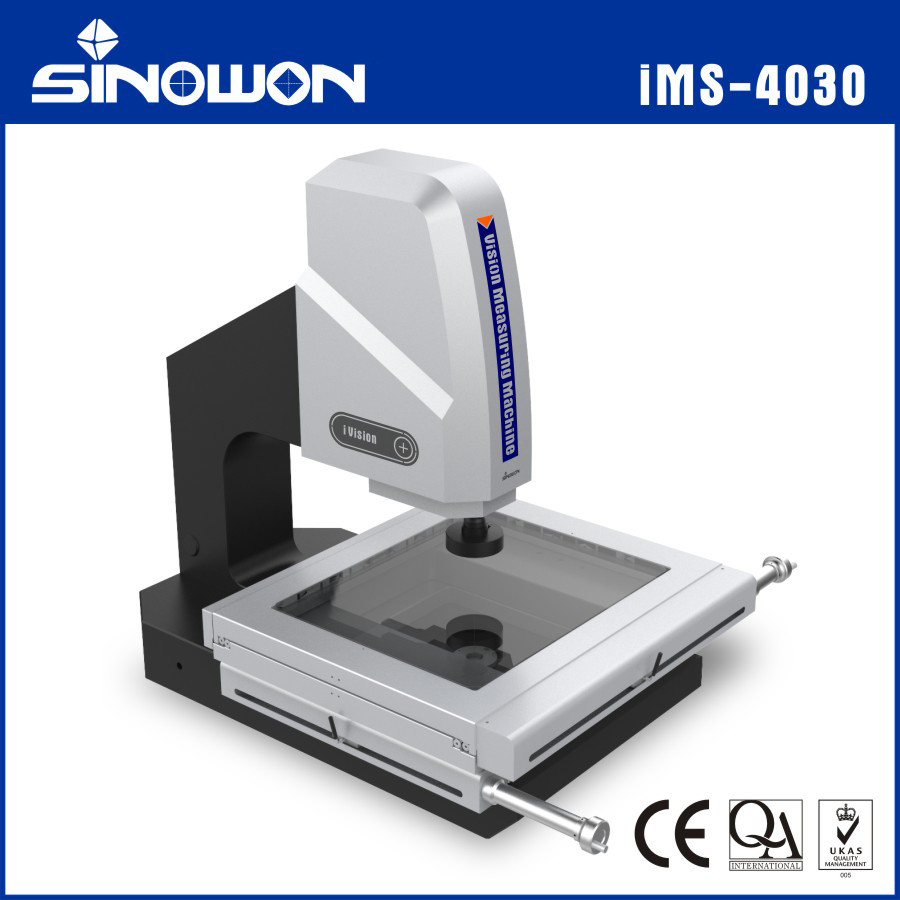

سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C 3

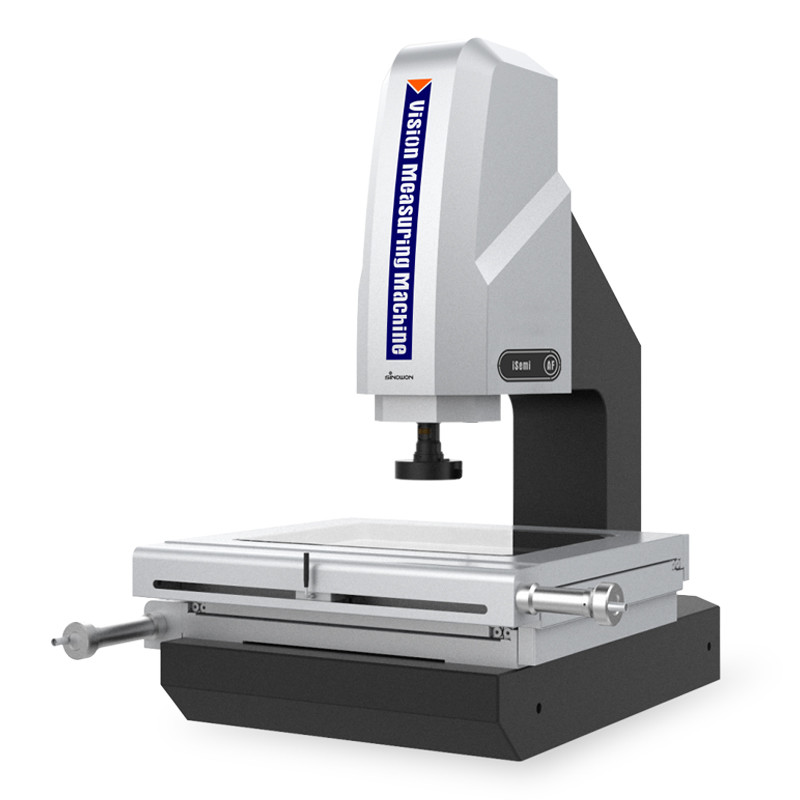

سیستم اندازه گیری نیمه اتوماتیک با دقت بالا مبتنی بر بینایی سری ISemi IMS-4030C 4
