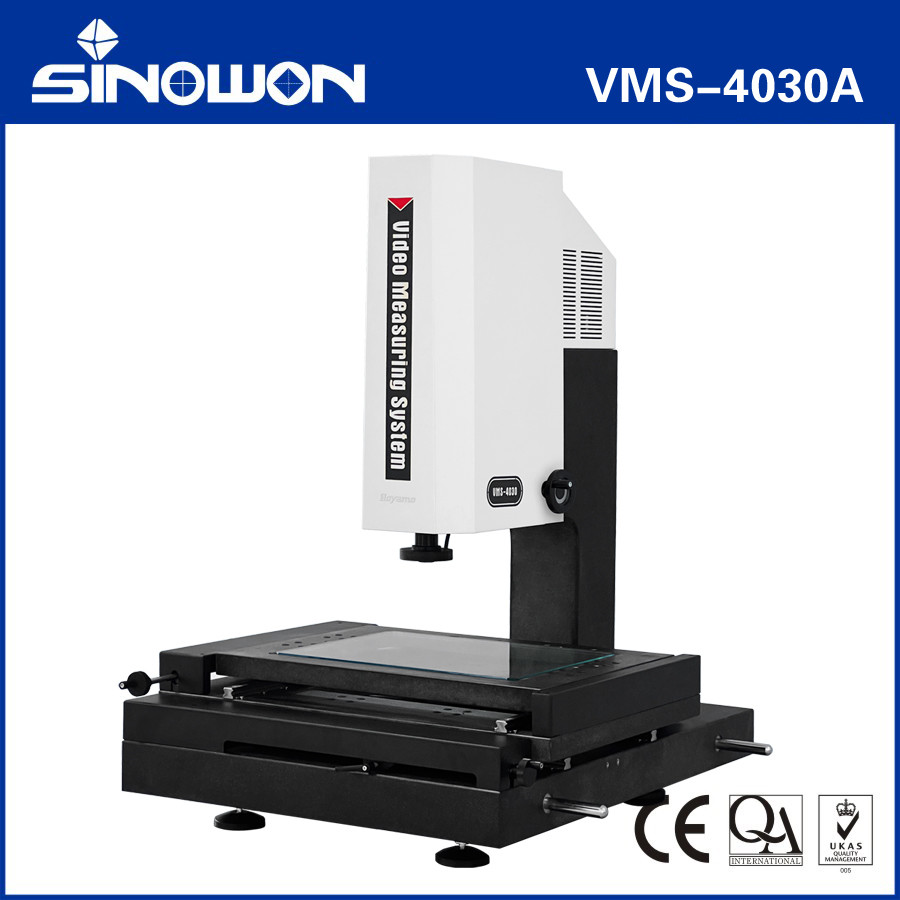

دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030

1 مجموعه
MOQ
Can be discussed
قیمت
دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 525 تا 120H
میز کار مرمر: (605*450) میلی متر
میز کار شیشه ای: (456*348) میلی متر
سفر محور x/y: (400*300) میلی متر
Z Axis Travel: 200 میلی متر
مقیاس های خطی X/Y: وضوح: 0.5um
دقت اندازه گیری: محور XY: ≤3.0+L/200(um)
دقت تکرار: 2um
نرم افزار اندازه گیری: iMeasuring
بعد: (400*300) میلی متر
وزن خالص: 283 کیلوگرم
برجسته کردن:

دستگاه اندازه گیری دید دستی سه بعدی,دستگاه اندازه گیری دید دستی دو بعدی

,

2D Manual Vision Measuring Machine
اطلاعات اولیه
محل منبع: جیانگمن ، چین
نام تجاری: Hoyamo
گواهی: CE/ ROHS
شماره مدل: VMS-4030A
سند: D4 Sinowon VMS Series Manua...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه در ماه
توضیحات محصول

سیستم اندازه‌گیری تصویری سری VMS-4030

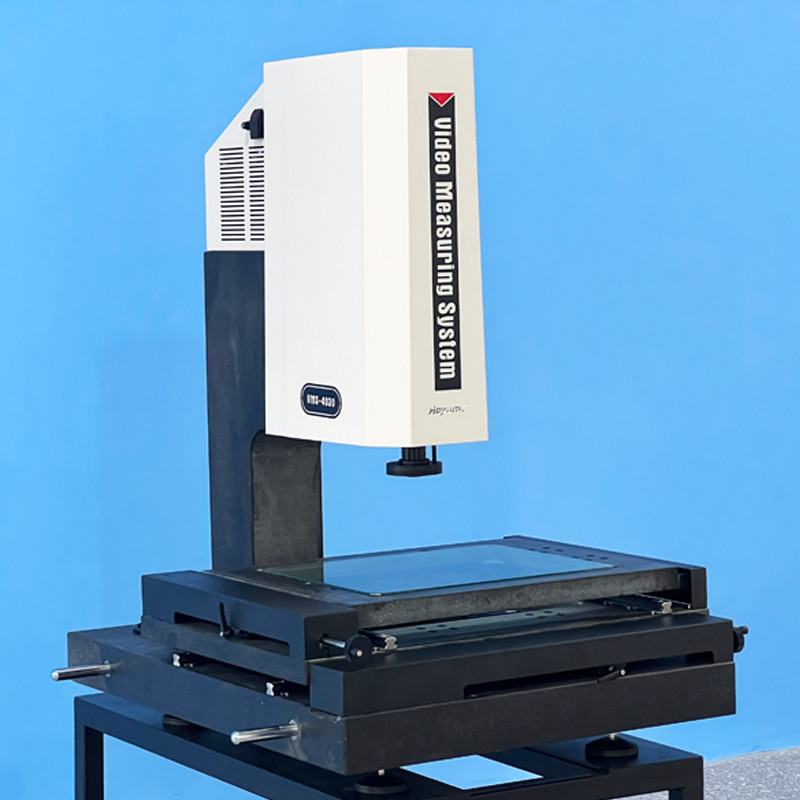

دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 0


ویژگی محصول:



•  استفاده از پایه و ستون سنگی گرانیتی برای اطمینان از پایداری و دقت دستگاه;

• استفاده از میله صیقلی بدون دندانه و دستگاه قفل‌کننده سریع‌الحرکت برای اطمینان از اینکه خطای بازگشت میز در محدوده 2um است;

• استفاده از خط‌کش نوری ابزار دقیق و میز کار دقیق برای اطمینان از اینکه دقت دستگاه در محدوده ≤3.0+L/200um است;

• استفاده از لنز زوم و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح و بدون اعوجاج;

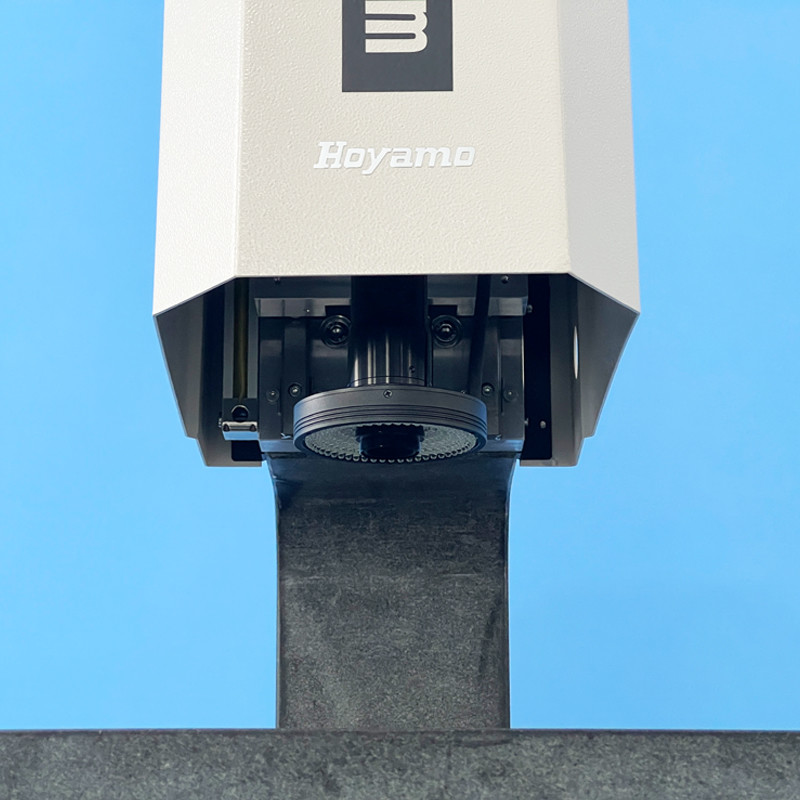

• استفاده از نورپردازی LED سرد 4 حلقه‌ای 8 ناحیه‌ای با کنترل برنامه‌ریزی شده و نورپردازی موازی LED کانتور و همچنین یک ماژول تنظیم نور هوشمند داخلی، روشنایی ناحیه نور در 4 حلقه 8 ناحیه را می‌توان آزادانه کنترل کرد;

• نرم‌افزار اندازه‌گیری Vision iMeasuring کنترل کیفیت را به سطح جدیدی ارتقا می‌دهد;

• پروب تماسی اختیاری و نرم‌افزار اندازه‌گیری سه‌بعدی را می‌توان برای ارتقای دستگاه به یک دستگاه اندازه‌گیری سه‌بعدی تماسی استفاده کرد.

• می‌توان آن را ارتقا داد تا یک ماژول عملکرد فوکوس خودکار نصب شود تا اندازه‌گیری نیمه‌خودکار دقیق انجام شود.​





مشخصات فنی:



کالا سیستم اندازه‌گیری تصویری دستی سری VMS
کد# 525-020H
میز کار مرمر (605*450) میلی‌متر
میز کار شیشه‌ای (456*348) میلی‌متر
حرکت محور X/Y (400*300) میلی‌متر
حرکت محور Z ریل راهنمای خطی با دقت بالا، حرکت موثر 200 میلی‌متر
رزولوشن محور X/Y/Z 0.5um
پایه و ستون‌ها گرانیت با دقت بالا
دقت اندازه‌گیری* محور XY: ≤3.0+L/200(um)；محور Z: ≤5+L/200(um)
دقت تکرار 2um
سیستم روشنایی (تنظیم نرم‌افزار) 4 حلقه و 8 ناحیه LED سرد با قابلیت تنظیم بی‌نهایت
نورپردازی موازی LED کانتور
نور کواکسیال اختیاری
دوربین دیجیتال دوربین دیجیتال با وضوح بالا 1/3"/1.3 مگاپیکسل
لنز زوم لنز زوم با وضوح بالا 6.5X;
بزرگنمایی نوری: 0.7X~4.5X برابر; بزرگنمایی ویدئویی: 26X~172X (مانیتور 21.5 اینچی)
نرم‌افزار اندازه‌گیری iMeasuring
سیستم عامل پشتیبانی از سیستم عامل WIN 10/11-32/64
زبان انگلیسی، چینی ساده شده، چینی سنتی، نسخه‌های زبان‌های دیگر اختیاری
محیط کار دما 20℃±2℃، تغییر دما<1℃/ساعت; رطوبت 30%~80%RH; لرزش<0.02g's, ≤15Hz.
منبع تغذیه AC220V/50Hz; 110V/60Hz
ابعاد (عرض*طول*ارتفاع) (908*776*1070) میلی‌متر
وزن خالص 283 کیلوگرم



توضیحات مدل پیکربندی محصول(مثال با VMS-4030)



Pدسته محصول سیستم اندازه‌گیری تصویری دستی نیمه خودکار سیستم اندازه‌گیری تصویری
پیکربندی سنسور 2D 2.5D 3D 2.5D 3D
کالا

2D

سیستم اندازه‌گیری تصویری

2.5D

سیستم اندازه‌گیری تصویری

3D

سیستم اندازه‌گیری تماسی و تصویری

2.5D

سیستم اندازه‌گیری تصویری نیمه‌خودکار

3D

سیستم اندازه‌گیری تماسی و تصویری نیمه‌خودکار
کد# 525-020H VMS-4030A VMS-4030B VMS-4030C VMS-4030D
نوع 200x150x200 A B C D
اهمیت سنسور لنز زوم نوری سنسور لنز زوم نوری

سنسور لنز زوم و

سنسور پروب تماسی

 سنسور لنز زوم و عملکرد فوکوس خودکار محور Z سنسور لنز زوم، سنسور پروب تماسی و عملکرد فوکوس خودکار
فوکوس خودکار محور Z بدون بدون بدون با با
پروب تماسی بدون بدون با بدون با
نرم‌افزار iMeasuring2.0 iMeasuring2.1 iMeasuring3.1 iMeasuring2.2 iMeasuring3.1
عملکرد دستی دستی دستی نیمه خودکار نیمه خودکار





مدل وSpecification ofManual Video Measuring System:



کد# حرکت محور X میلی‌متر کد# حرکت محور X میلی‌متر کد# حرکت محور X میلی‌متر کد# حرکت محور X میلی‌متر
525-020E 200 525-020G 525-020F 525-020G 300 525-020H 400
VMS-2015A 525-120E VMS-2515A 525-120F VMS-3020A 525-120G VMS-4030A 525-120H
VMS-2015B 525-220E VMS-2515B 525-220F VMS-3020B 525-220G VMS-4030B 525-220H
VMS-2015C 525-320E VMS-2515C 525-320F VMS-3020C 525-320G VMS-4030C 525-320H
VMS-2015D 525-420E VMS-2515D 525-420F VMS-3020D 525-420G VMS-4030D 525-420H

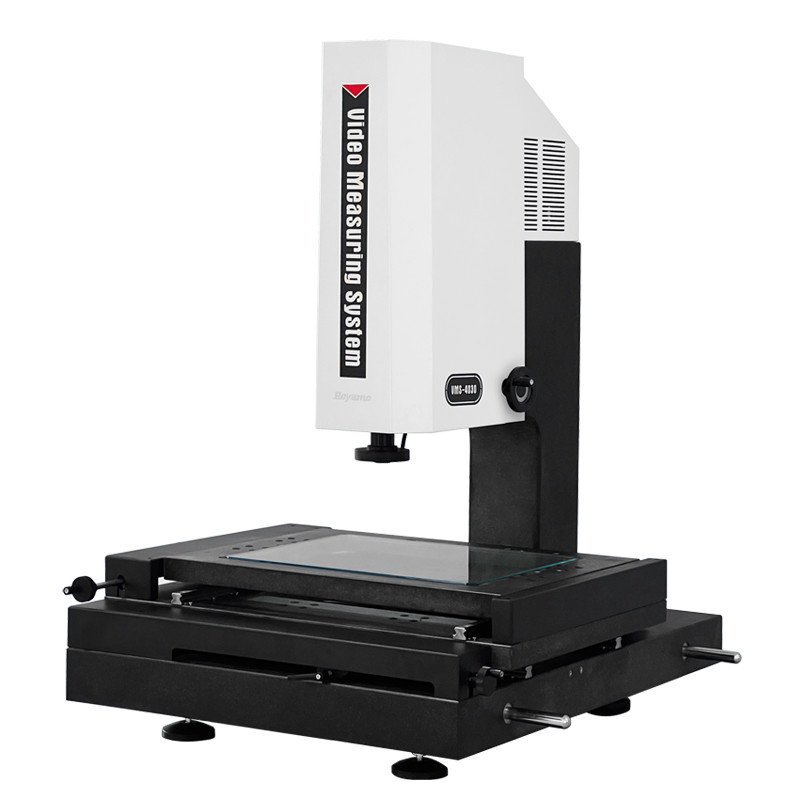

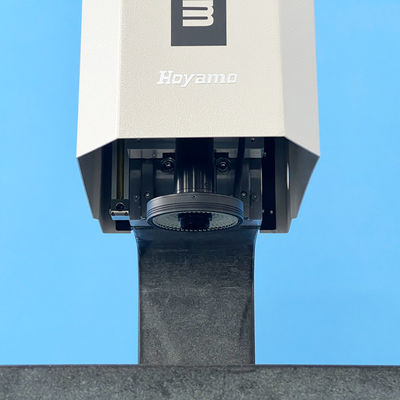

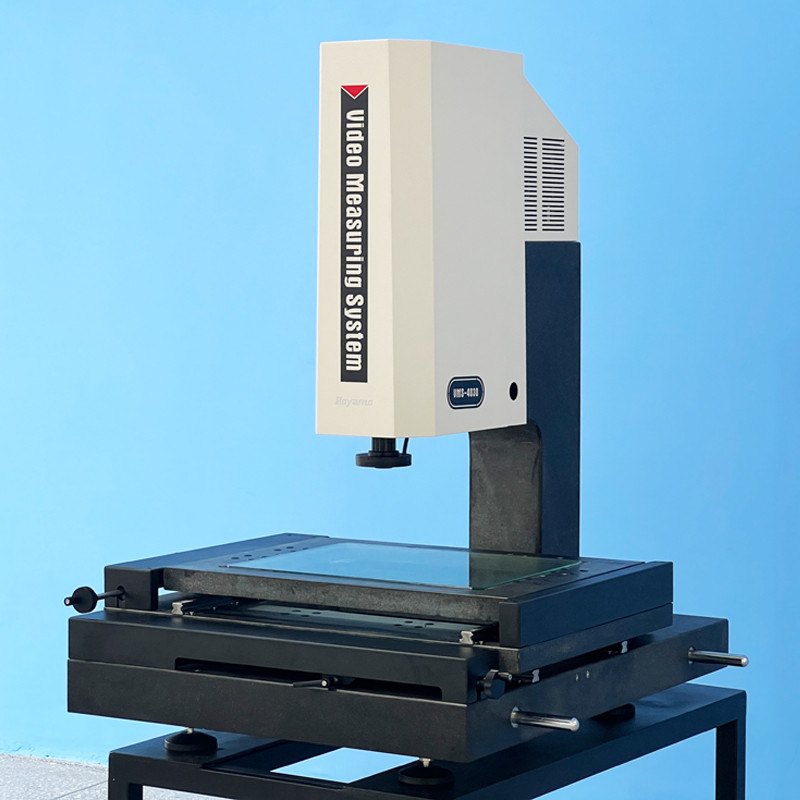

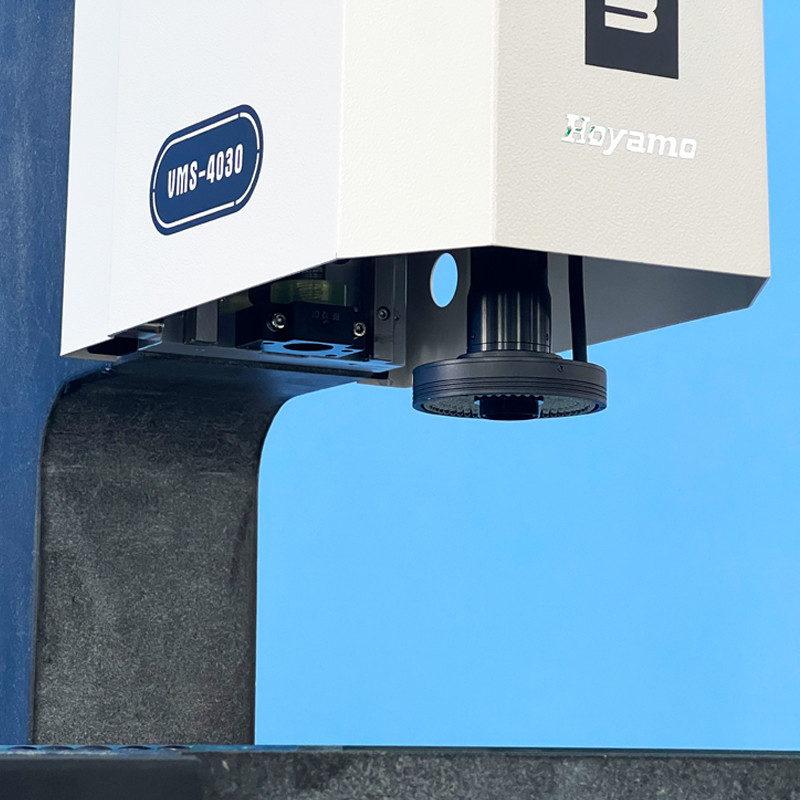

دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 1دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 2دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 3دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 4دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 5



فضای اندازه‌گیری سری VMS از سیستم اندازه‌گیری تصویری:حرکت



میلی‌متر100x100x100 کد# حرکت محور X میلی‌متر حرکت محور Y میلی‌متر حرکت استاندارد محور Z میلی‌متر حداکثر حرکت سفارشی محور Z میلی‌متر 100x100x100
VMS-1010 525-020C 100 ------ ------ ------ 200x150x200
VMS-1510 525-020D 150 200 ------ ------ 200x150x200
VMS-2015 525-020E 200 400 200 400 200
VMS-2515 525-020G 300 150 200 400 200
VMS-3020 525-020G 300 200 400 400 نقشه‌های ساختاری:
VMS-4030 525-020H 400 نقشه‌های ساختاری: 200 400 نقشه‌های ساختاری:
VMS-5040 525-020J 500 200 نقشه‌های ساختاری: 400 نقشه‌های ساختاری:
VMS-6050 525-020K 600 500 200 400 نقشه‌های ساختاری:

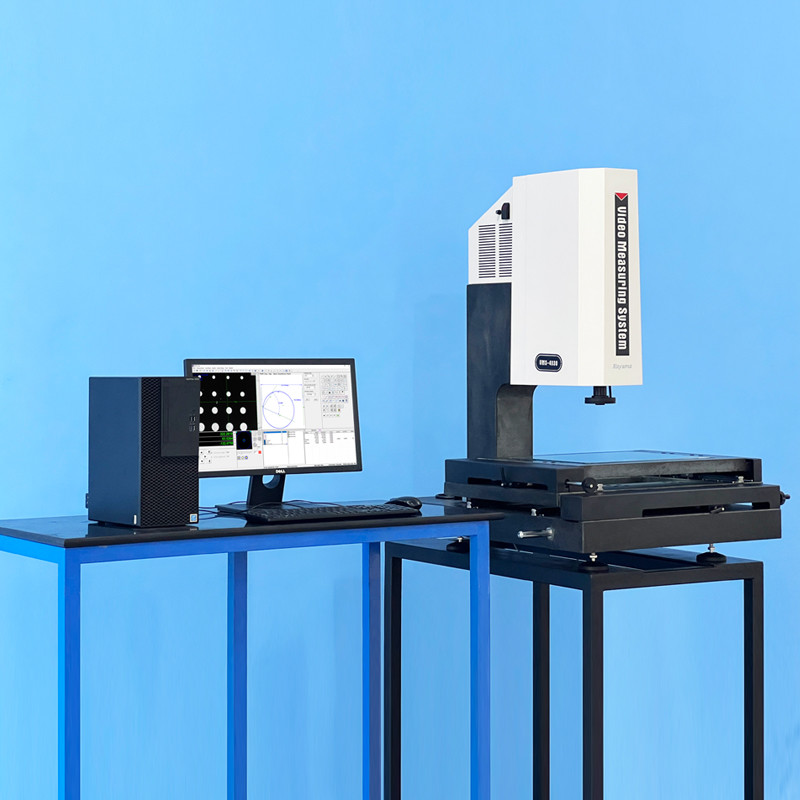

دستگاه اندازه گیری دید دستی 2D 2.5D 3D با دقت بالا سری VMS-4030 6
