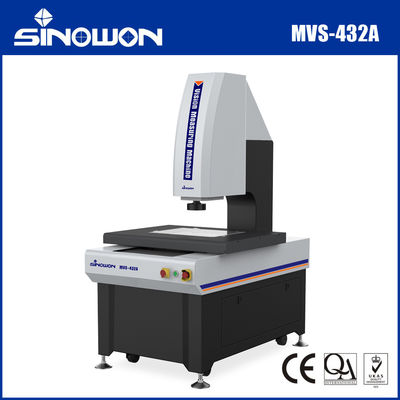

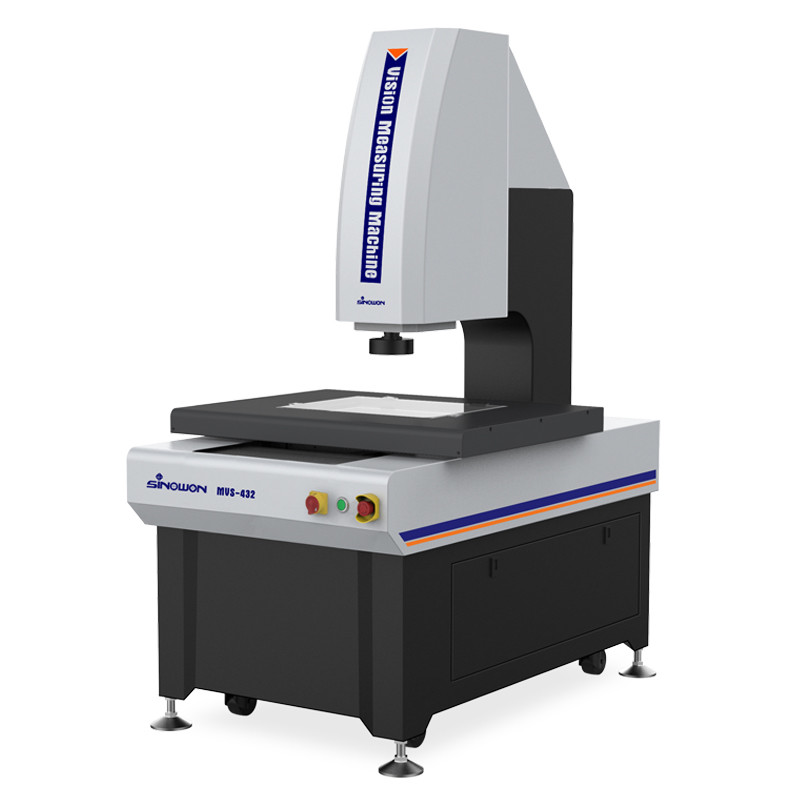

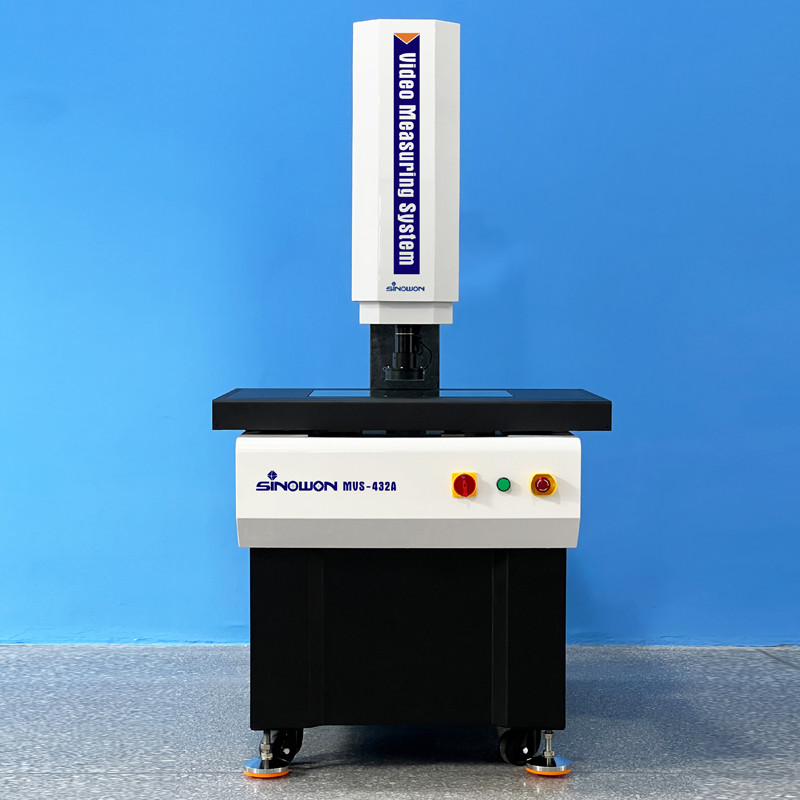

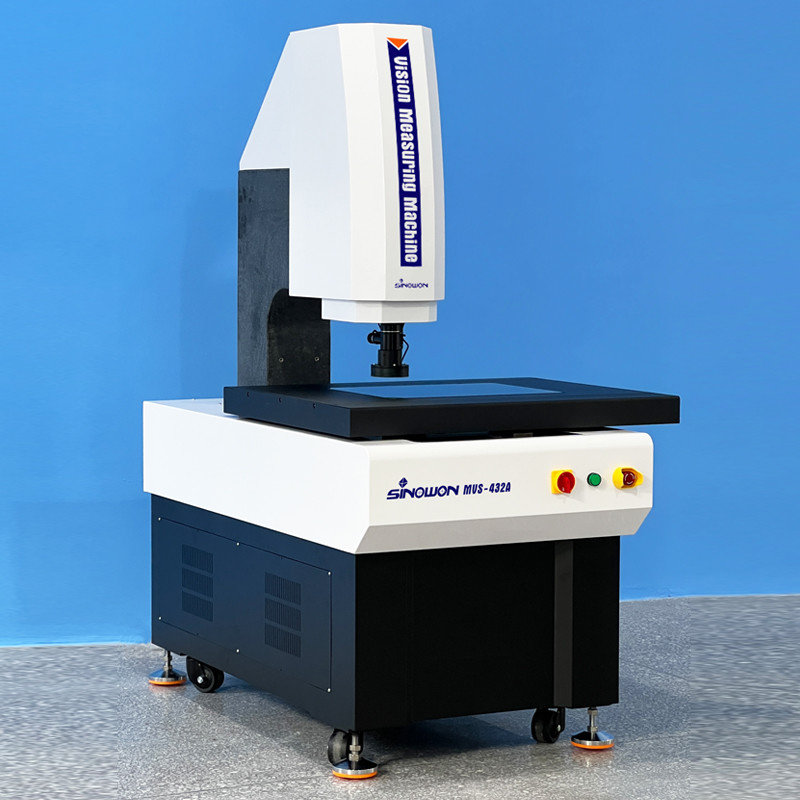

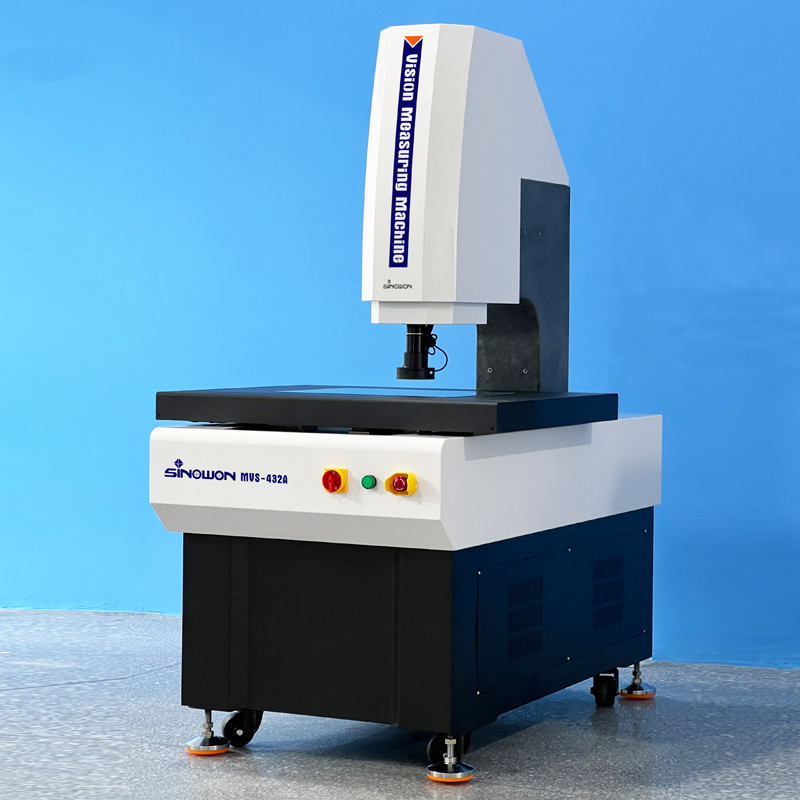

ماشین اندازه گیری دید خودکار با دقت بالا سری MVS-432

ماشین اندازه گیری دید خودکار با دقت بالا MVS-432 سری

سری MVS یک ماشین اندازه گیری دید کاملا خودکار دقیق است که برای اندازه گیری GD&T توسعه یافته است.کنترل اتوماتیک نور، تنظیمات سخت افزاری و نرم افزاری بهینه شده و قادر به اندازه گیری ابعاد خطی و ابعاد هندسی است.

مشخصات محصول:

• XYZ سه محور CNC کنترل دقیق خودکار، موقعیت دقیق؛
• پايه و ستون سنگ مرمر هندي، ثبات خوب
• راهنماهای خطی دقیق، پیچ های گلوله ای درجه آسیاب و موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند.
• 0.5μm لوله ریز دقیق برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم؛
• دوربین دیجیتال با وضوح بالا برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق؛
• 8.3X لنز نوری با وضوح بالا، زوم دقیق، تصحیح یکبار پیکسل؛
• سیستم روشنایی سطحی LED 5 حلقه ای با 8 منطقه و سیستم روشنایی کنتور LED موازی که توسط برنامه کنترل می شود، تنظیم روشنایی 256 سطح را به طور هوشمندانه تحقق می بخشد.
• نرم افزار اندازه گیری اتوماتیک سری iMeasuring Vision، قدرتمند و آسان برای استفاده.

مشخصات:

مشخصات مدل پیکربندی محصول ((نمونه با MVS-432):

مدل ها و مشخصات دستگاه اندازه گیری بینایی خودکار کانتیلیور:

جدول راهنمای سفر ماشین اندازه گیری دید خودکار کانتیلیور:

دستگاه اندازه گیری بینایینقشه های ساختاری:

تنظیمات کامپیوتری توصیه شده:

هسته ماشین اندازه گیری چشم سیستم کنترل و نرم افزار اندازه گیری است و سیستم کامپیوتری حامل اصلی همه عملیات است که نیاز به ثبات و سازگاری بالا دارد.تنظیم کامپیوتر با عملکرد بالا Optiplex دسکتاپ و WIN 10/11 سیستم عامل مجاز واقعی برای حل نگرانی های خود را.

مقدمه نرم افزار:

نرم افزار iMeasuring یک نرم افزار اندازه گیری چند سنسور حرفه ای است که با تجربه ده ساله توسعه دهندگان در صنعت اندازه گیری و تحقیقات نرم افزاری ترکیب شده است.اصل طراحی کار دوستانه است، عملکرد قدرتمند، دقت بالا و ثبات، نگهداری ساده.
● طراحی معماری نرم افزار عالی و کاملاً شی گرا، برای اطمینان از ثبات و قابلیت اطمینان نرم افزار.
● پشتیبانی از چندین زبان، نیازی به نصب بسته زبان و تغییر نرم افزار که برای مشتریان محلی راحت است.
● نرم افزار تجزیه و تحلیل آماری حرفه ای SPC متصل به نرم افزار اندازه گیری، برای درک اینکه داده ها می توانند به طور خودکار به پایگاه داده SPC بدون کار دستی صادر شوند.
● همان مدل نرم افزار به طور دائم رایگان به روز رسانی خواهد شد، می تواند به کاهش مشکلات دیگر به مشتری کمک کند.
● با الگوریتم قدرتمند سنجش لبه، که می تواند به گرفتن لبه سایه یا تصویر تاریک کمک کند و دقت بالایی را تضمین کند.
● این نرم افزار می تواند به طور خودکار خط، دایره، قوس و سایر عناصر را تشخیص دهد و اندازه گیری کند.
● این بر اساس عناصر مختلف است و ارائه می دهد چند عنصر عملکرد ساخت مانند ترجمه، چرخش، استخراج، ترکیب، موازی، عمودی، آینه، تقارن، تقاطع،لمسی، و غیره
● این نرم افزار دارای عملکرد تنظیم نقطه شکستن است، می تواند بین اندازه گیری دستی و اندازه گیری خودکار هوشمندانه تغییر کند.

کاربرد در صنعت:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری چشم و دستگاه اندازه گیری بدون تماس، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی شناخته می شود،با ارتقاء صنعت مدرن با دقت بالا و صنعت تولید میکرو، روش اندازه گیری تصویر نوری بدون تماس را برای اندازه گیری سریع و دقیق اتخاذ می کند. اندازه گیری ابعاد هندسی و تحمل هندسی اجتناب ناپذیر می شود.

دستگاه های اندازه گیری نوری برای تمام زمینه های کاربردی برای اندازه گیری مختصات مناسب هستند و به طور گسترده ای در ماشین آلات، الکترونیک، ابزار، سخت افزار،پلاستیک و صنایع دیگراز جمله: قالب ها، پیچ ها، فلزات، لوازم جانبی، لاستیک، صفحه PCB، فواره ها، سخت افزار، الکترونیک، پلاستیک، هواپیمایی، هوافضا و غیره، آن را بر نقص های کالیپر های سنتی vernier،میکرومتر، و پروژکتورهای پروفایل، که یک دستگاه اندازه گیری با دقت بالا، کارایی بالا و قابلیت اطمینان بالا است که فناوری های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می کند.

شیء مورد اندازه گیری توسط سیستم بزرگ کردن نوری بزرگ می شود. پس از اینکه ویژگی های تصویر توسط سیستم دوربین CCD جمع آوری شده و توسط الگوریتم های رایانه ای و نرم افزاری پردازش می شود،محور و شکل سطحاندازه، زاویه و موقعیت قطعات پیچیده و دقیق را می توان به طور خودکار تشخیص داد.داده های اندازه گیری را می توان به AUTOCAD وارد کرد تا یک نقشه مهندسی کامل شود، و اسناد در DXF، IGS و سایر فرمت ها می تواند تولید شود و همچنین می تواند به نرم افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش های آماری مختلف وارد شود.
