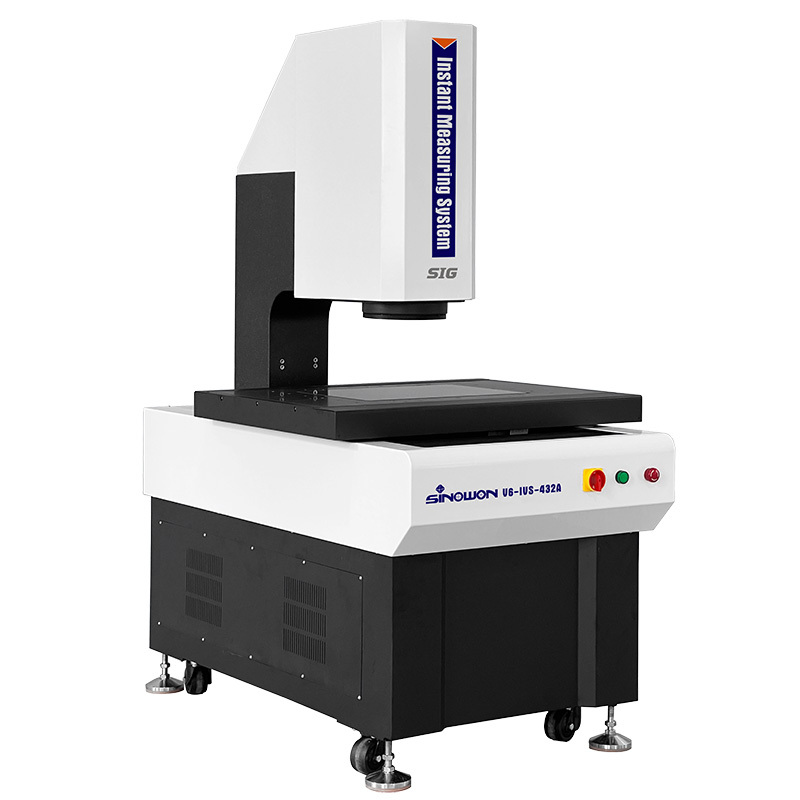

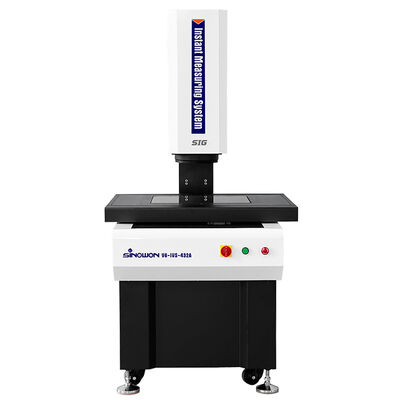

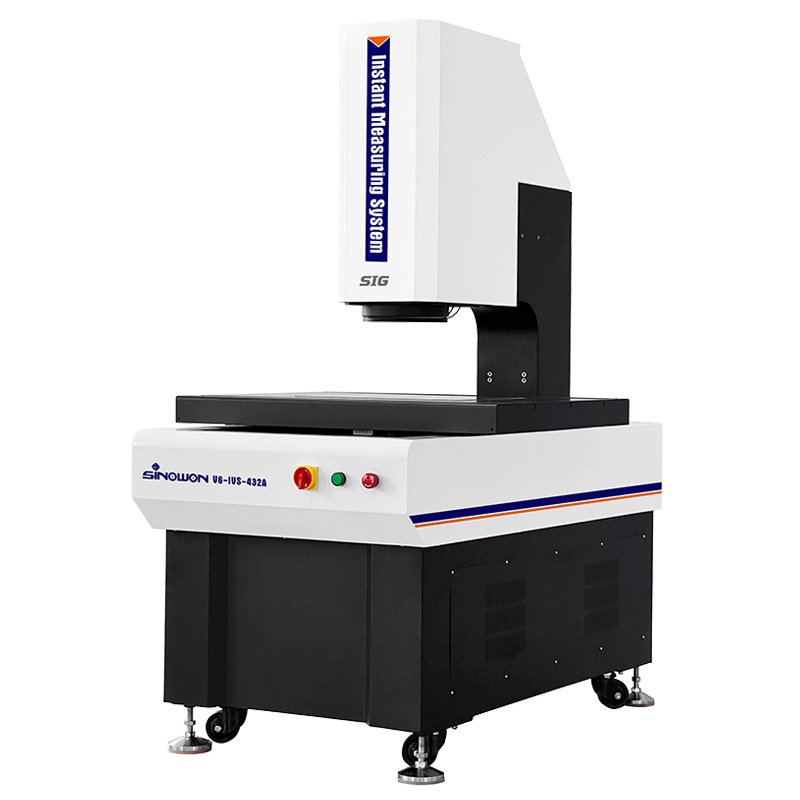

ماشین اندازه گیری دید خودکار با دقت بالا سری V6-IVS-432

ماشین اندازه گیری دید خودکار با دقت بالا V6-IVS سری

سری V6-IVS یک دستگاه اندازه گیری چشم انداز فوری کاملا خودکار با سیستم لنز دوگانه بزرگ سازی است که برای اندازه گیری GD&T با کنترل اتوماتیک سه محور توسعه یافته است.مجهز به فوکوس خودکار، کنترل اتوماتیک نورپردازی و حرکت اتوماتیک پیکربندی سخت افزار و نرم افزار برای انجام اندازه گیری ابعاد خطی و هندسی سریع و دقیق.

مشخصات محصول:

• نرم افزار اندازه گیری اتوماتیک سری iMeasuring Vision، قدرتمند و آسان برای استفاده.
• مجهز به یک دوربین 20 میلیون پیکسل و یک لنز دوگانه تلسنتریک با بزرگنمایی دو برابر، کیفیت تصویربرداری عالی است.
• طراحی تلسنتریکتی بالا کمتر از 0.02° دقت اندازه گیری را برای محصولات با تفاوت های ارتفاع قابل توجهی تضمین می کند.
• تحریف کم تلویزیون کمتر از 0.01٪ و یکنواخت تحریف در کل تصویر اطمینان از دقت تکرار پویا اندازه گیری را تضمین می کند.
• طراحی بزرگنمایی دوگانه امکان اندازه گیری کارآمد با یک میدان دید بزرگ و اندازه گیری دقیق با بزرگنمایی بالا را فراهم می کند.رضایت از نیازهای دوگانه مشتریان برای کارایی و دقت;
• کنترل دقیق CNC سه محوری XYZ کاملا خودکار، موقعیت دقیق را تضمین می کند.
• استفاده از پایه و ستون سنگ مرمر هندی ثبات خوبی را فراهم می کند.
• راهنماهای خطی دقیق، پیچ های توپ زمین، موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند.
• مقیاس خطی 0.5μm با دقت بالا، دقت موقعیت و اندازه گیری سیستم را تضمین می کند.
• مجهز به منابع نور مختلف و یک عملکرد بلند کردن هوشمند برای انطباق با سناریوهای مختلف اندازه گیری؛
• نرم افزار اندازه گیری قدرتمند و آسان برای استفاده Geomea کنترل کیفیت را افزایش می دهد؛
• برنامه های اندازه گیری خودکار می توانند برای تکمیل سریع و کارآمد اندازه گیری های دسته بندی شده تنظیم شوند.
• سنسورهای نور سفید بدون تماس اختیاری می توانند برای اندازه گیری ضخامت، صافی و غیره استفاده شوند.

مشخصات:

مشخصات مدل پیکربندی محصول ((نمونه با V6-IVS-432):

مدل ها و مشخصات دستگاه اندازه گیری بینایی خودکار کانتیلیور:

جدول راهنمای سفر ماشین اندازه گیری دید خودکار کانتیلیور:

دستگاه اندازه گیری بینایینقشه های ساختاری:
