Name: سیستم اندازه گیری ویدئویی خودکار CE ابزار اندازه گیری کنتیلیور با دقت بالا
Brand: Hoyamo and Sinowon Inc
SKU: ویما 432A
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

کد#: ۵۲۴ تا ۱۲۰H

سفر محور X/Y: (400*300) میلی متر

Z Axis Travel: 200 میلی متر

X/Y/Z 3 محور مقیاس خطی ((ملی متر)): وضوح: 0.5um

تکرار: 2 میلی متر

دقت محور XY: ≤2.5+L/200(um)

دقت محور Z: ≤5.0+L/200(um)

نرم افزار اندازه گیری: iMeasuring

ظرفیت بار: 25 تا 50 کیلوگرم

ابعاد (WxDxH): (961*747*1640) میلی متر

وزن خالص: 320 کیلوگرم

برجسته کردن:

سیستم اندازه گیری ویدئویی خودکار دقت بالا,سیستم اندازه گیری ویدئویی خودکار CE,ابزار اندازه گیری اتوماتیک با دقت بالا

CE Automatic Video Measuring System

Automatic High Precision Cantilever Measuring Tool

اطلاعات اولیه

محل منبع: جیانگمن، چین

نام تجاری: Hoyamo

گواهی: CE

شماره مدل: ویما 432A

سند: D4 Sinowon Vimea Series Can...a1.pdf

پرداخت

جزئیات بسته بندی: تخته سه لا

زمان تحویل: 15 روز کاری

شرایط پرداخت: L/C، T/T

قابلیت ارائه: 100 مجموعه/ماه

گالری

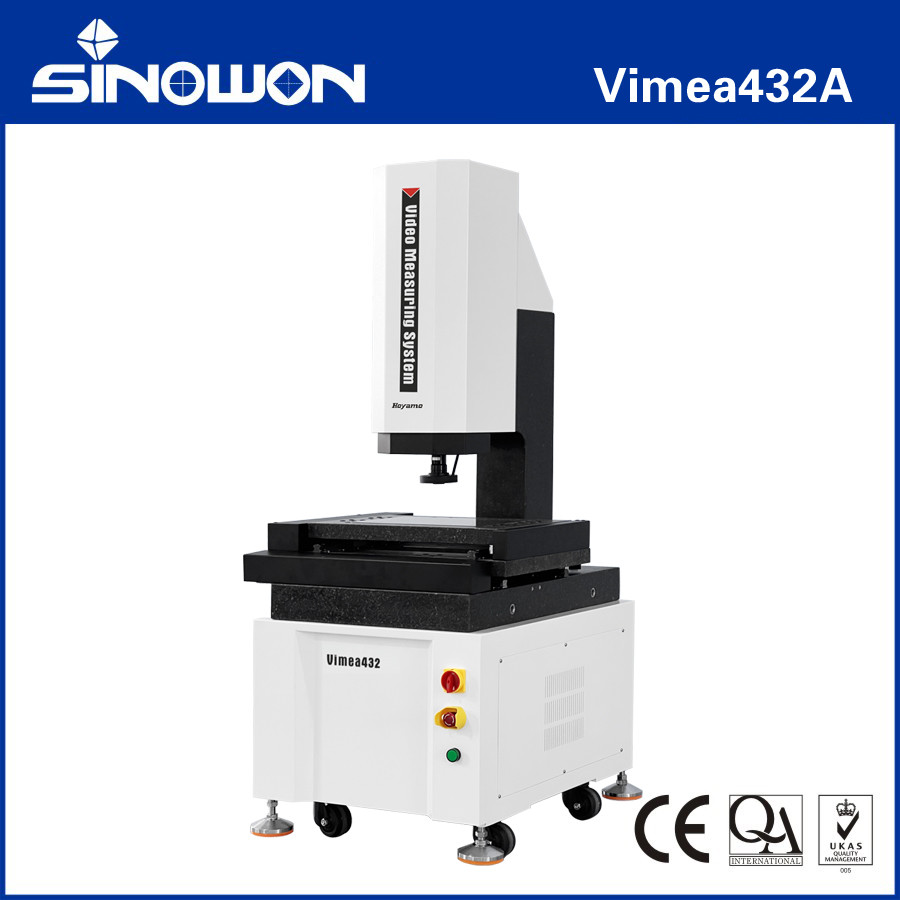

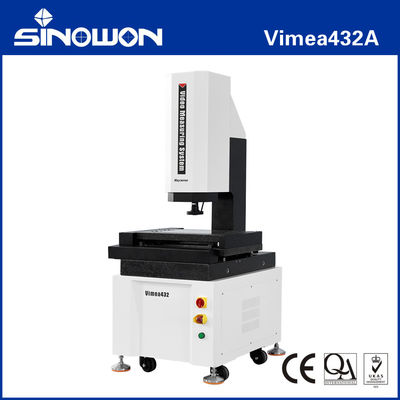

سیستم اندازه گیری ویدئویی خودکار CE ابزار اندازه گیری کنتیلیور با دقت بالا

توضیحات محصول

سیستم اندازه گیری ویدئویی اتوماتیک کانتیلیور Vimea432 سری

سیستم اندازه گیری ویدئویی خودکار CE ابزار اندازه گیری کنتیلیور با دقت بالا 0

مشخصات محصول:

1.XYZ کنترل دقیق اتوماتیک CNC سه محور، موقعیت دقیق

2پايه و ستون گرانيت، ثبات خوب

3. راهنمای خطی دقیق، پیچ های توپ درجه آسیاب و موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند؛

4.0.5μm لوله ریز دقیق برای اطمینان از دقت موقعیت و دقت اندازه گیری سیستم؛

5دوربین دیجیتال با وضوح بالا برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق

6.6.5X لنز نوری با وضوح بالا، زوم دقیق، تصحیح یکبار پیکسل؛

7روشنایی سطحی LED 5 حلقه 8 منطقه کنترل شده توسط برنامه و سیستم روشنایی کنتور LED موازی به طور هوشمندانه تنظیم 256 سطح روشنایی را تحقق می دهند.

8نرم افزار اندازه گیری اتوماتیک Vision iMeasuring با توابع قدرتمند و کار آسان

مشخصات:

کالا		سیستم اندازه گیری ویدئویی خودکار کانتیلیور سری Vimea
مدل		ویما322	ویما 432	Vimea542
سفر محور X/Y		(300*200) میلی متر	(400*300) میلی متر	(500*400) میلی متر
Z محور سفر		200 میلی متر
X/Y/Z 3 محور مقیاس خطی ((ملی متر)		رزولوشن مقیاس خطی:0.5m
حالت هدایت		راهنمای خطی با دقت بالا، راهنمای دوسر دوسر دوسر
حالت کار		کنترل کننده جویستک، کار با ماوس، برنامه تشخیص خودکار
دقت*		محور XY:≤2.5+L/200 ((um)
		محور Z:≤5.0+L/200 ((um)
تکرار		2m
نورپردازی سیستم	محور	نورپردازی کنتور موازی LED
	سطح	0~255 نوردهی سطح LED بدون مرحله قابل تنظیم 5 حلقه 8 قسمت
سیستم ویدئویی**		دوربین دیجیتال با وضوح بالا
		6.5X لنز ژوم دستی، بزرگنمایی نوری:0.7X-4.5X، بزرگنمایی ویدیو: 28X ~ 180X
نرم افزار اندازه گیری		اندازه گیری
سیستم عملیاتی		پشتیبانی از سیستم عامل WIN 10/11-32/64
زبان		انگلیسی، چینی ساده، چینی سنتی، نسخه های زبان دیگر اختیاری
محیط کار		دمای 20°C±2°C، تغییر دمای <1°C/Hr؛ رطوبت 30%~80%RH؛ لرزش <0.02g's، ≤15Hz.
منبع برق		220V/50Hz/10A
ظرفیت حمل		25 کیلوگرم تا 50 کیلوگرم
ابعاد ((WxDxH)		(7896361640) میلی متر	(9617471640) میلی متر	1218601690) میلی متر
ابعاد بسته بندی ((WxDxH))		(10409001900) میلی متر	(114010001900) میلی متر	(126011001900) میلی متر
وزن ناخالص		200 کيلوگرم	320 کيلوگرم	505 کیلوگرم

يادداشت:

L طول اندازه گیری شده است ((ملی متر) ، دقت مکانیکی محور Z و دقت تمرکز به شدت با سطح قطعه کار مرتبط است.

بزرگنمایی یک مقدار تقریبی است، به ابعاد مانیتور و وضوح مربوط می شود.

0.5X یا 2X هدف اختیاری در دسترس است با توجه به نیازهای.

توضیحات مدل پیکربندی محصول (نمونه با Vimea432):

دسته بندی محصول	2.5D	سه بعدی	2.5D	سه بعدی
کالا	2.5D سیستم اندازه گیری ویدئویی خودکار	3D اتوماتيك سیستم اندازه گیری تماس و ویدئو	2.5D اتوماتيك لیزر اسکن و سیستم اندازه گیری ویدئویی	3D Multisensory اتوماتیک دستگاه اندازه گیری
مدل	ویما 432A	Vimea432B	Vimea432C	Vimea432D
نوع	A	ب	C	D
اهمیت	حسگر لنز زوم اپتیکال	حسگر لنز زوم و حسگر سُند تماس	حسگر لنز زوم و حسگر لیزر	حسگر لنز زوم، حسگر سُند تماس و حسگر لیزر
سُند تماس	بدون	MCP-Kit1	بدون	MCP-Kit1
ماژول لیزر	بدون	بدون	لیزر Omron	لیزر Omron
نسخه نرم افزار	اندازه گيري4.1	اندازه گيري4.2	اندازه گيري5.0	اندازه گيري5.1

مدل ها و مشخصات سیستم اندازه گیری ویدئویی خودکار کانتیلیور:

مدل	کد#	مدل	کد#	مدل	کد#
Vimea322A	524-120G	ویما 432A	۵۲۴ تا ۱۲۰H	Vimea542A	524 تا 120J
Vimea322B	524-220G	Vimea432B	524-220H	Vimea542B	524-220J
Vimea322C	524-320G	Vimea432C	524-320H	Vimea542C	524-320J
Vimea322D	524-420G	Vimea432D	524-420H	Vimea542D	524-420J

جدول راهنمای سفر سیستم اندازه گیری ویدئویی خودکار کانتیلیور:

سفر	مدل	دقت		سفر محور X mm	سفر YAxis mm	Z محور سفر استاندارد mm	محور Z حداکثر سفر سفارشی mm
سفر	مدل	E1x,y	E1z	سفر محور X mm	سفر YAxis mm	Z محور سفر استاندارد mm	محور Z حداکثر سفر سفارشی mm
300x200x200	ویما322	2.5+L/200	5.0+L/200	300 میلی متر	200 میلی متر	200 میلی متر	250 میلی متر
400x300x200	ویما 432	2.5+L/200	5.0+L/200	400 میلی متر	300 میلی متر	200 میلی متر	300 میلی متر
500x400x200	Vimea542	2.5+L/200	5.0+L/200	500 میلی متر	400 میلی متر	200 میلی متر	400 میلی متر

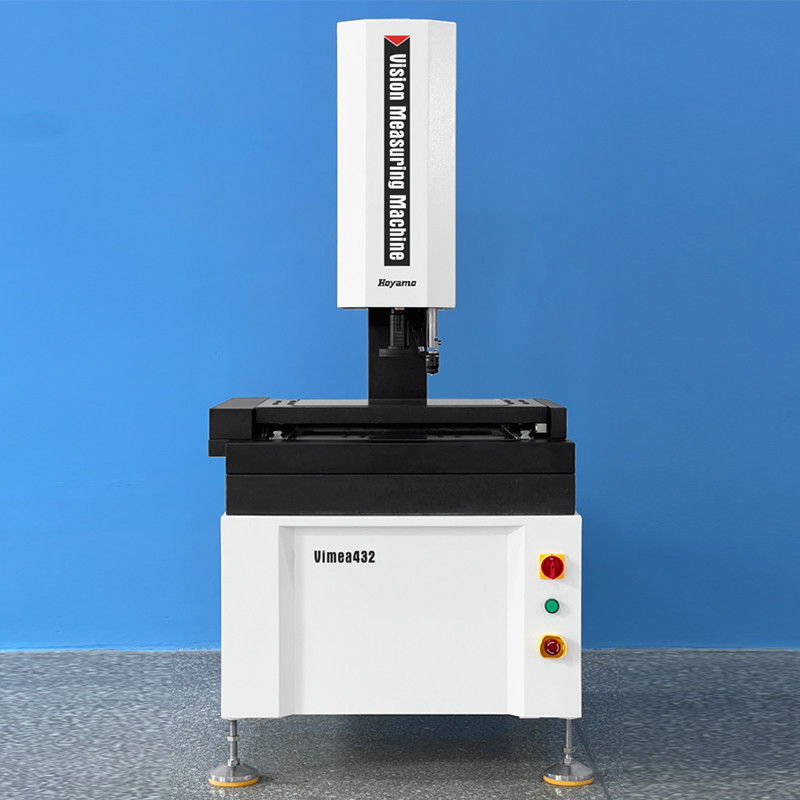

سیستم اندازه گیری ویدئویی خودکار CE ابزار اندازه گیری کنتیلیور با دقت بالا 1

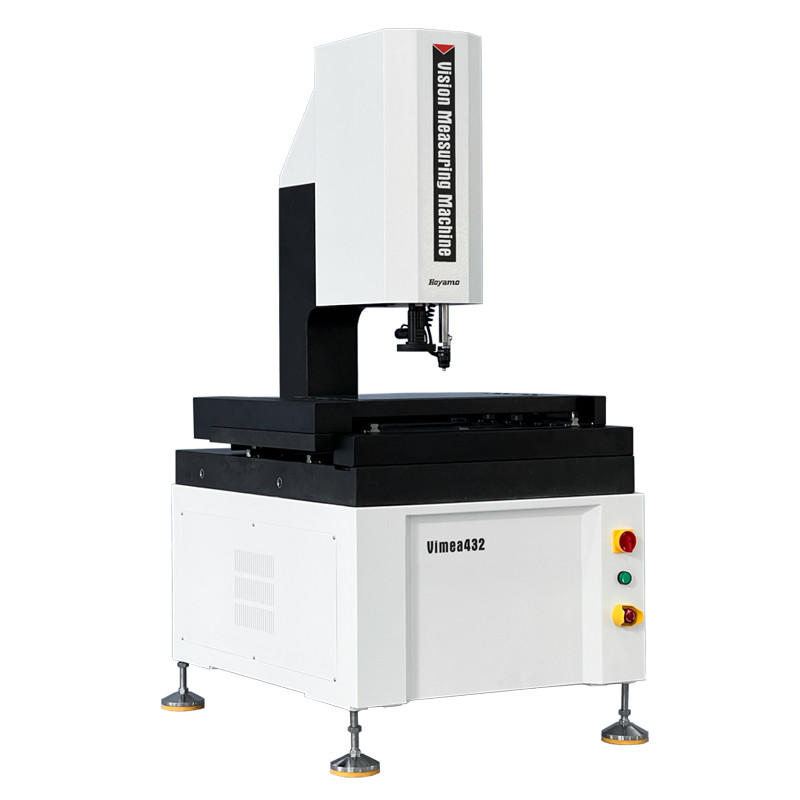

سیستم اندازه گیری ویدئویی خودکار CE ابزار اندازه گیری کنتیلیور با دقت بالا 2

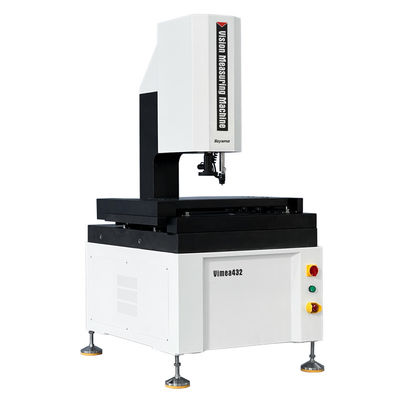

سیستم اندازه گیری ویدئویی خودکار CE ابزار اندازه گیری کنتیلیور با دقت بالا 3
