پل متحرک اندازه گیری ویدئویی اتوماتیک سیستم اندازه گیری دید سه بعدی دقت بالا

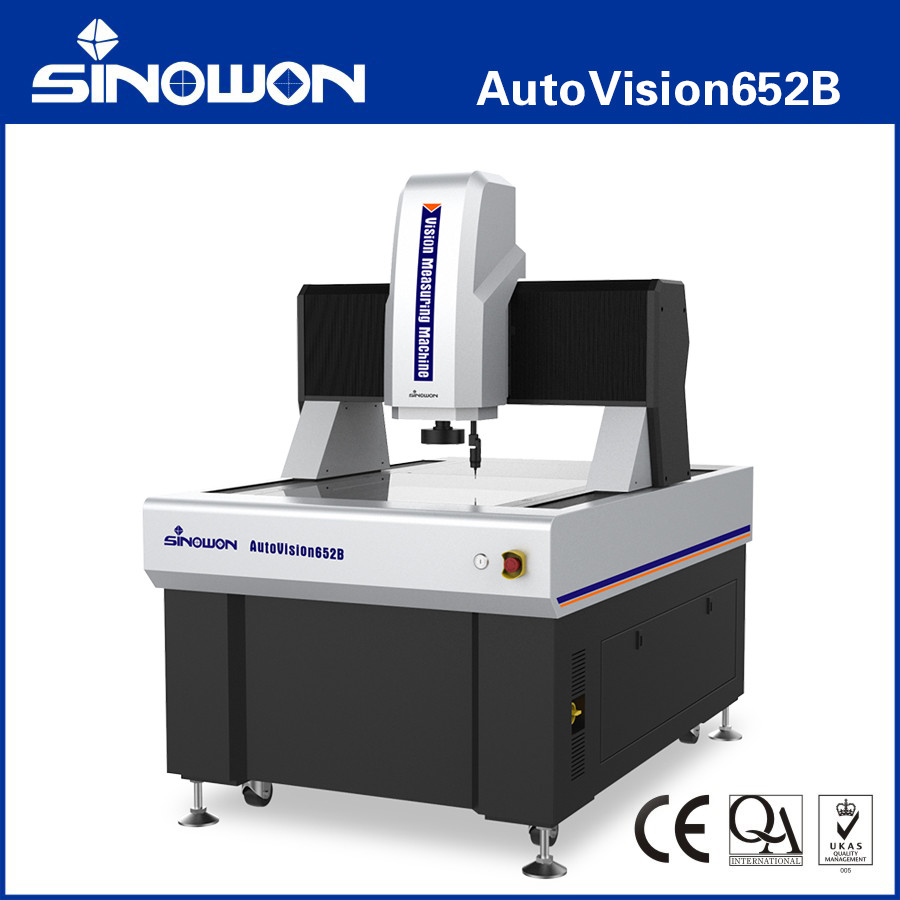

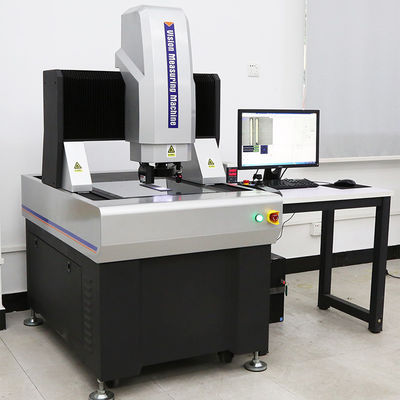

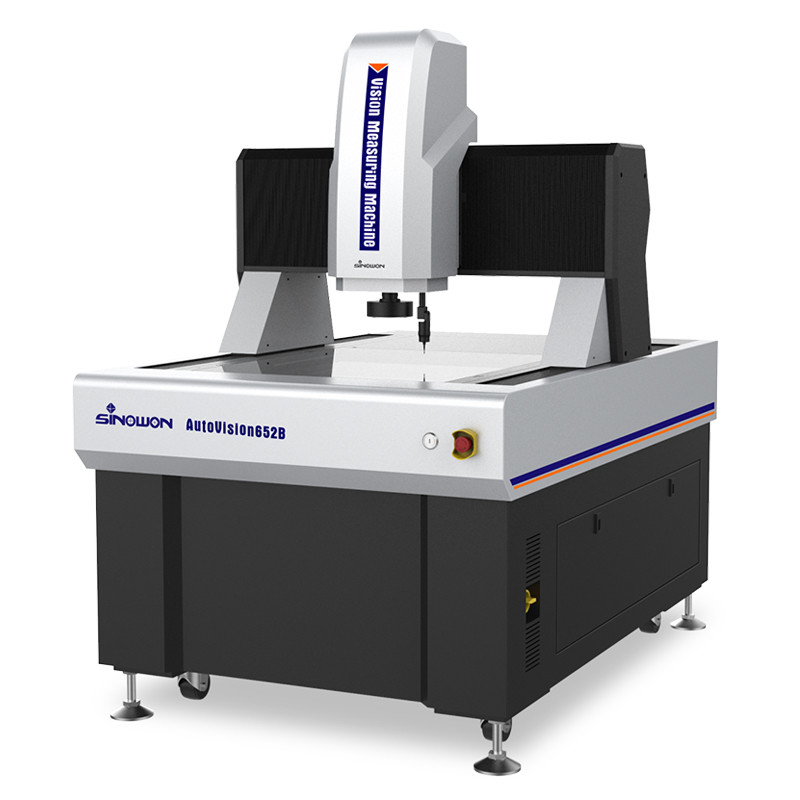

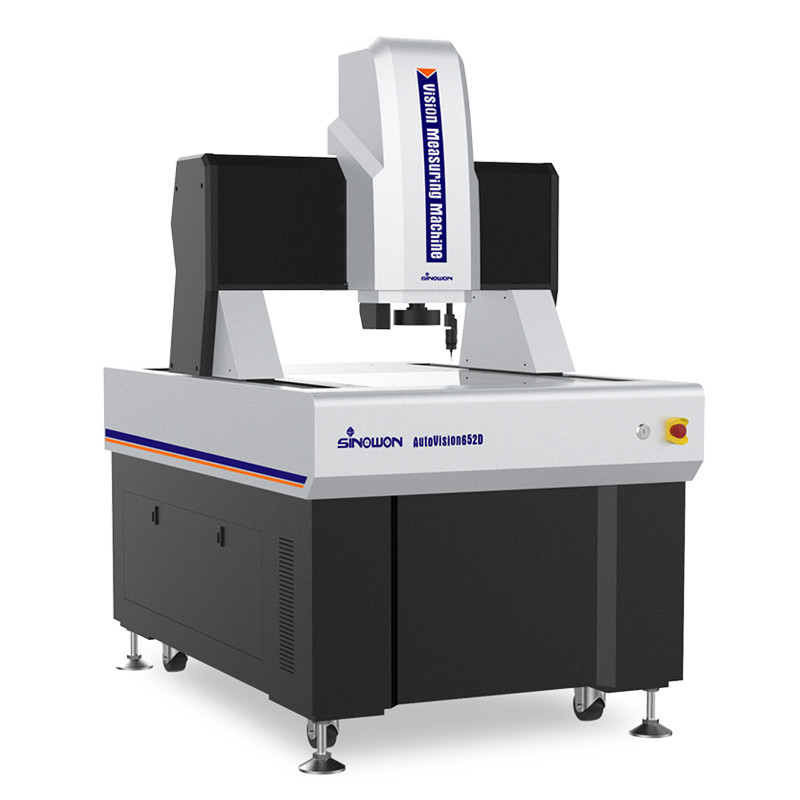

پل متحرک با دقت بالا ماشین اندازه گیری دید اتوماتیک سه بعدی سری AutoVision652B

معرفی محصول:

AutoVision یک ابزار اندازه گیری تصویر خودکار پل متحرک با دقت بالا است که برای اندازه گیری های دقیق و مقیاس بزرگ طراحی شده است. با استفاده از ساختار پل متحرک،اندازه گیری قطعه کار ثابت، دقت اندازه گیری و ثبات را تضمین می کند، مناسب برای صنعت الکترونیک، تجهیزات پزشکی و ابزار، اندازه گیری LCD و هوافضا و سایر صنایع است.

مشخصات محصولc:

• ساختار نوع پل متحرک، اندازه گیری قطعه کار ثابت است؛
• چهار محور CNC کنترل کامل اتوماتیک حلقه بسته، اندازه گیری اتوماتیک
• پایه و ستون سنگ مرمر هندی، ثبات خوب
• مقیاس خطی RSF وارد شده، رزولوشن 0.1um، پیچ توپ آسیاب و موتور سرو AC و غیره برای اطمینان از دقت و ثبات سیستم حرکت؛
• دوربین رنگی HD وارد شده برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق؛
• 8.3x لنز زوم کواکسیال موتور با وضوح بالا، دو برابر دقیق و یک بار اصلاح پیکسل تنها مورد نیاز است.

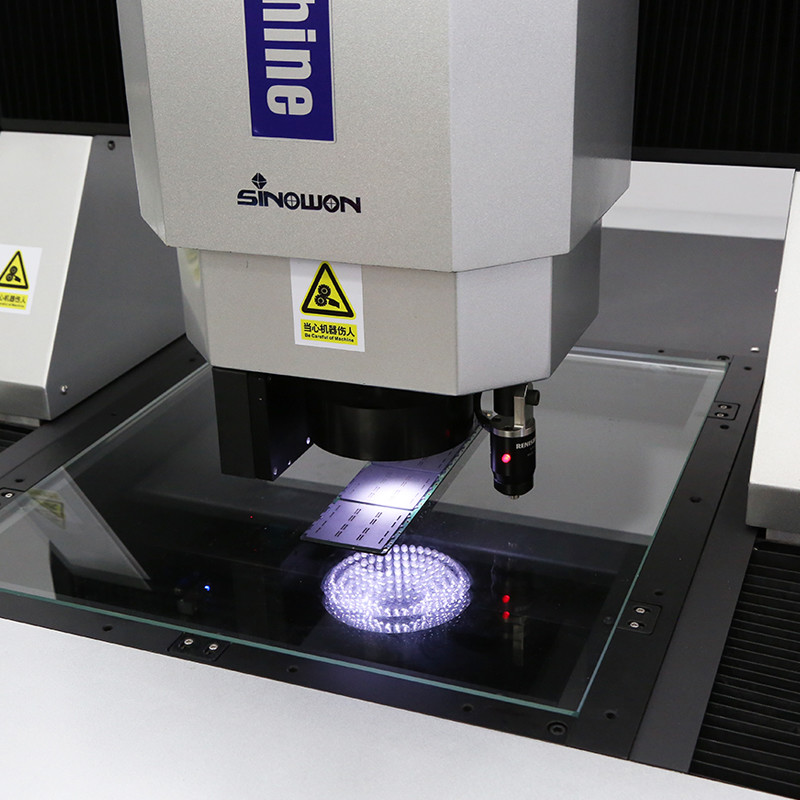

• با برنامه ریزی سطح 5 حلقه 8 بخش LED روشنایی سرد و کنتور LED نورپردازی موازی و تنظیم روشنایی هوشمند داخلی،می تواند به طور خودکار روشنایی را در بخش 8 کنترل کند;
• نرم افزار اندازه گیری قدرتمند و کار آسان برای افزایش کنترل کیفیت؛

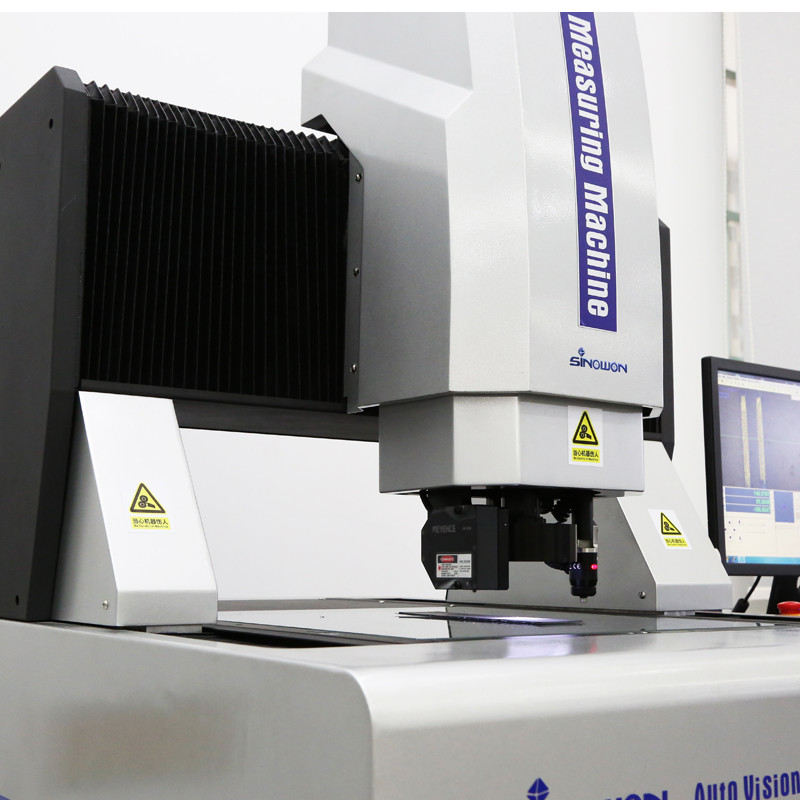

• اختیاری MCP پروب و ماژول حسگر لیزر. ماشین آلات می تواند با توجه به نیازهای مشتریان سفارشی شود.

مشخصات:

يادداشت:

L طول اندازه گیری شده است ((ملی متر) ، دقت مکانیکی محور Z و دقت تمرکز به شدت با سطح قطعه کار مرتبط است.

بزرگنمایی یک مقدار تقریبی است، به ابعاد مانیتور و وضوح مربوط می شود.

میدان دید ((ملی متر) = (شکیبایی* افقی* عمودی)

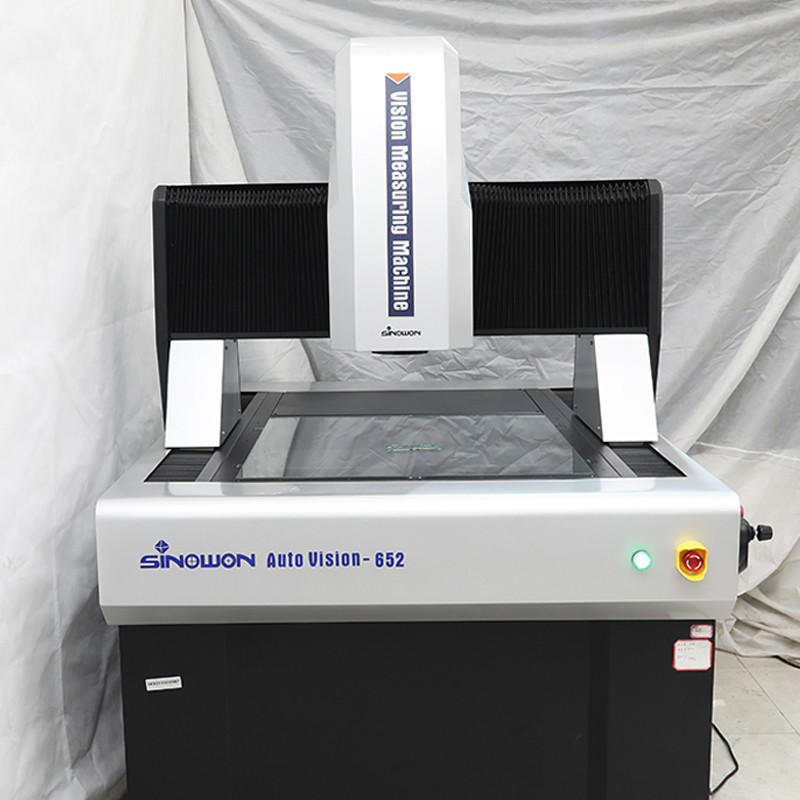

مشخصات مدل پیکربندی محصول ((مثال با AutoVision652):

مدل ها و مشخصات ماشین اندازه گیری دید خودکار پل متحرک:

جدول راهنمای فضایی برای ماشین اندازه گیری پل متحرک:

• مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.

مقدمه نرم افزار:

نرم افزار iMeasuring یک نرم افزار اندازه گیری چند سنسور حرفه ای است که با تجربه ده ساله توسعه دهندگان در صنعت اندازه گیری و تحقیقات نرم افزاری ترکیب شده است.اصل طراحی کار دوستانه است، عملکرد قدرتمند، دقت بالا و ثبات، نگهداری ساده.
● طراحی معماری نرم افزار عالی و کاملاً شی گرا، برای اطمینان از ثبات و قابلیت اطمینان نرم افزار.
● پشتیبانی از چندین زبان، نیازی به نصب بسته زبان و تغییر نرم افزار که برای مشتریان محلی راحت است.
● نرم افزار تجزیه و تحلیل آماری حرفه ای SPC متصل به نرم افزار اندازه گیری، برای درک اینکه داده ها می توانند به طور خودکار به پایگاه داده SPC بدون کار دستی صادر شوند.
● همان مدل نرم افزار به طور دائمی رایگان به روز رسانی خواهد شد، می تواند به کاهش مشکلات دیگر به مشتری کمک کند.
● با الگوریتم قدرتمند سنجش لبه، که می تواند به گرفتن لبه سایه یا تصویر تاریک کمک کند و دقت بالایی را تضمین کند.
● این نرم افزار می تواند به طور خودکار خط، دایره، قوس و سایر عناصر را تشخیص دهد و اندازه گیری کند.
● این بر اساس عناصر مختلف است و ارائه می دهد چند عنصر عملکرد ساخت مانند ترجمه، چرخش، استخراج، ترکیب، موازی، عمودی، آینه، تقارن، تقاطع،لمسی، و غیره
● این نرم افزار دارای عملکرد تنظیم نقطه شکستن است، می تواند بین اندازه گیری دستی و اندازه گیری خودکار هوشمندانه تغییر کند.

کاربرد صنعتی:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری چشم و دستگاه اندازه گیری بدون تماس، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی شناخته می شود،با ارتقاء صنعت مدرن با دقت بالا و صنعت تولید میکرو، روش اندازه گیری تصویر نوری بدون تماس را برای اندازه گیری سریع و دقیق اتخاذ می کند. اندازه گیری ابعاد هندسی و تحمل هندسی اجتناب ناپذیر می شود.

دستگاه های اندازه گیری نوری برای تمام زمینه های کاربردی برای اندازه گیری مختصات مناسب هستند و به طور گسترده ای در ماشین آلات، الکترونیک، ابزار، سخت افزار،پلاستیک و صنایع دیگراز جمله: قالب ها، پیچ ها، فلزات، لوازم جانبی، لاستیک، صفحه PCB، فواره ها، سخت افزار، الکترونیک، پلاستیک، هواپیمایی، هوافضا و غیره، آن را بر نقص های کالیپر های سنتی vernier،میکرومتر، و پروژکتورهای پروفایل، که یک دستگاه اندازه گیری با دقت بالا، کارایی بالا و قابلیت اطمینان بالا است که فناوری های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می کند.

شیء مورد اندازه گیری توسط سیستم بزرگ کردن نوری بزرگ می شود. پس از اینکه ویژگی های تصویر توسط سیستم دوربین CCD جمع آوری شده و توسط الگوریتم های رایانه ای و نرم افزاری پردازش می شود،محور و شکل سطحاندازه، زاویه و موقعیت قطعات پیچیده و دقیق را می توان به طور خودکار تشخیص داد.داده های اندازه گیری را می توان به AUTOCAD وارد کرد تا یک نقشه مهندسی کامل شود، و اسناد در DXF، IGS و سایر فرمت ها می تواند تولید شود و همچنین می تواند به نرم افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش های آماری مختلف وارد شود.
