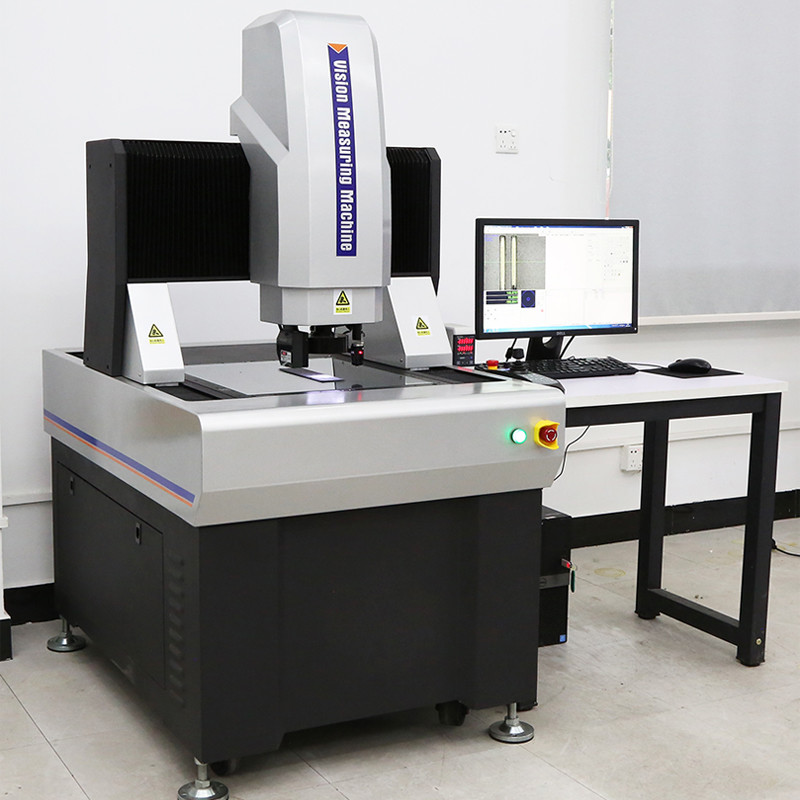

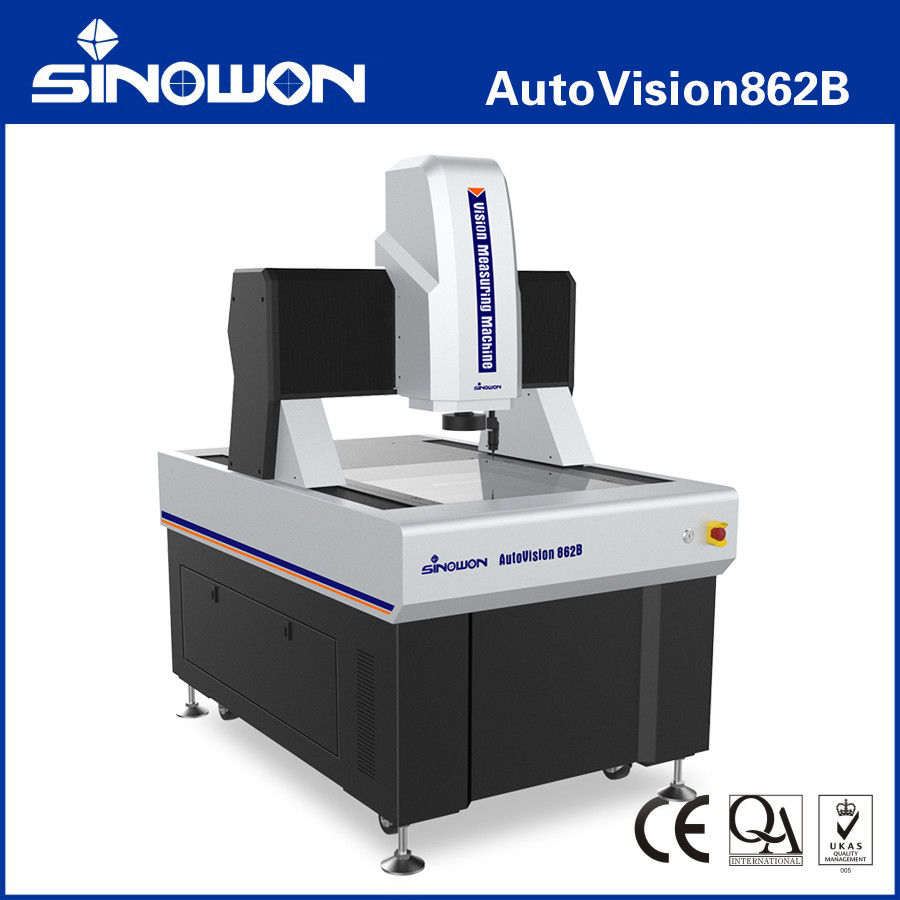

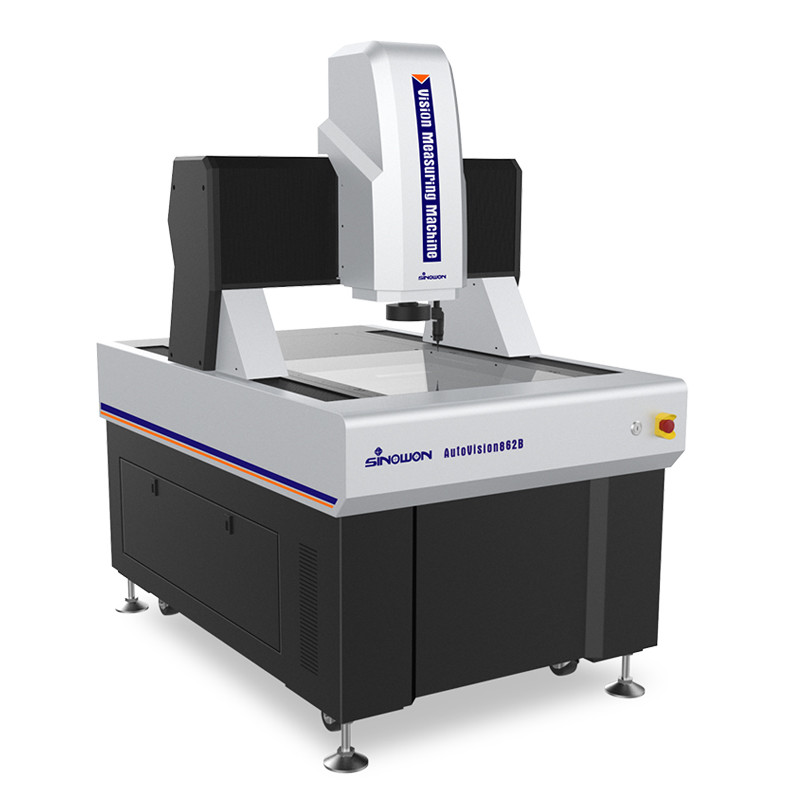

دستگاه اندازه‌گیری دید خودکار سه بعدی با پل متحرک با دقت بالا AutoVision862B

معرفی محصول:

AutoVision یک ابزار اندازه‌گیری تصویر خودکار با پل متحرک با دقت بالا است که برای اندازه‌گیری‌های با دقت بالا و مقیاس بزرگ طراحی شده است. با استفاده از ساختار پل متحرک، اندازه‌گیری قطعه کار ثابت، تضمین دقت و پایداری اندازه‌گیری، مناسب برای صنایع الکترونیک، دستگاه‌ها و ابزارهای پزشکی، اندازه‌گیری LCD و هوافضا و سایر صنایع است.

ویژگی‌های محصول:ساختار نوع پل متحرک، قطعه کار اندازه‌گیری ثابت است؛lکنترل حلقه بسته کاملاً خودکار CNC چهار محور، اندازه‌گیری خودکار؛l

• پایه و ستون مرمر هندی، پایداری خوب؛l
• مقیاس خطی RSF وارداتی، وضوح 0.1um، پیچ توپ آسیاب و موتور سروو AC و غیره برای اطمینان از دقت و پایداری سیستم حرکتی؛
• دوربین رنگی HD وارداتی برای پاسخگویی به نیازهای مشاهده واضح و اندازه‌گیری دقیق؛
• لنز زوم موتوری با وضوح بالا 8.3 برابر، دو برابر کردن دقیق و فقط یک بار تصحیح پیکسل مورد نیاز است؛

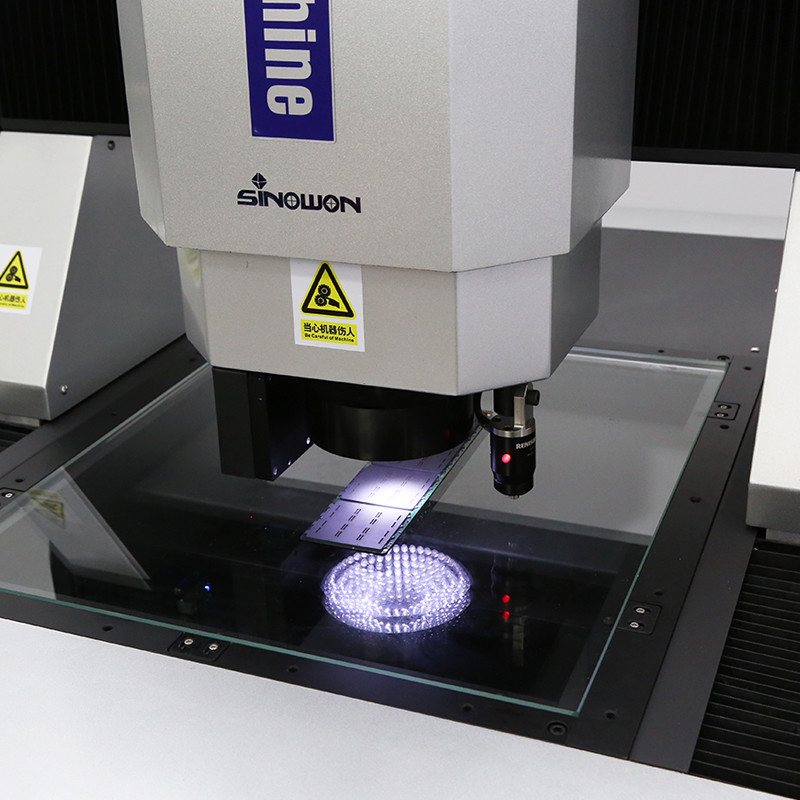

• با روشنایی سرد LED 5 حلقه‌ای 8 قسمتی سطحی قابل برنامه‌ریزی و روشنایی موازی LED کانتور و تنظیم نور هوشمند داخلی، می‌تواند به طور خودکار روشنایی را در 8 قسمت کنترل کند؛
• نرم‌افزار iMeasuring با عملکرد قدرتمند و عملکرد آسان برای افزایش کنترل کیفیت؛
• ماژول پروب MCP و سنسور لیزر اختیاری. دستگاه‌ها را می‌توان با توجه به نیاز مشتریان سفارشی کرد.
• مشخصات:
• کالا

دستگاه اندازه‌گیری دید خودکار با پل متحرک با دقت بالا سری AutoVision

بزرگنمایی مقدار تقریبی است، به ابعاد مانیتور و وضوح تصویر مربوط می‌شود.

میدان دید (mm) = (قطری*افقی*عمودی)

توضیحات مدل پیکربندی محصول (مثال با AutoVision862):

دسته بندی محصول

2.5D

مدل

دقت

• ● پشتیبانی از چندین زبان، بدون نیاز به نصب بسته زبان و تغییر نرم‌افزار که برای مشتریان محلی راحت است.

● نرم‌افزار تجزیه و تحلیل آماری SPC حرفه‌ای متصل به نرم‌افزار اندازه‌گیری، برای تحقق این که داده‌ها می‌توانند به طور خودکار به پایگاه داده SPC بدون عملیات دستی صادر شوند.

● مدل یکسان نرم‌افزار برای به‌روزرسانی رایگان دائمی خواهد بود، می‌تواند به کاهش مشکلات دیگر برای مشتری کمک کند.
● با الگوریتم یاب لبه قدرتمند، که می‌تواند به دست آوردن لبه تصویر سایه یا تاریک کمک کند و دقت بالایی را تضمین کند.
● نرم‌افزار می‌تواند به طور خودکار خط، دایره، کمان و سایر عناصر را تشخیص داده و اندازه‌گیری کند.
● بر اساس عناصر مختلف است و عملکردهای ساخت عنصر متعددی مانند ترجمه، چرخش، استخراج، ترکیبات، موازی، عمودی، آینه‌کاری، تقارن، تقاطع، مماس و غیره را ارائه می‌دهد.
● نرم‌افزار دارای عملکرد تنظیم نقطه شکست است، می‌تواند بین اندازه‌گیری دستی و اندازه‌گیری خودکار به طور هوشمندانه تغییر کند.
کاربرد صنعت:
دستگاه اندازه‌گیری نوری OMM، همچنین به عنوان دستگاه اندازه‌گیری دید و دستگاه اندازه‌گیری غیر تماسی، دستگاه اندازه‌گیری دو بعدی، دستگاه اندازه‌گیری 2.5 بعدی شناخته می‌شود، با ارتقای صنعت تولید با دقت بالا و میکرو مدرن، از روش اندازه‌گیری تصویر نوری غیر تماسی برای اندازه‌گیری سریع و دقیق استفاده می‌کند. اندازه‌گیری ابعاد هندسی و تلرانس‌های هندسی اجتناب‌ناپذیر می‌شود.
دستگاه‌های اندازه‌گیری نوری برای تمام زمینه‌های کاربردی با هدف اندازه‌گیری مختصات مناسب هستند و به طور گسترده در ماشین‌آلات، الکترونیک، ابزار، سخت‌افزار، پلاستیک و سایر صنایع استفاده می‌شوند. مانند: قالب‌ها، پیچ‌ها، فلزات، لوازم جانبی، لاستیک، بردهای PCB، فنرها، سخت‌افزار، الکترونیک، پلاستیک، هوانوردی، هوافضا و غیره، بر کاستی‌های کولیس‌های ورنیه سنتی، میکرومترها و پروژکتورهای پروفیل غلبه می‌کند، که یک دستگاه اندازه‌گیری با دقت بالا، راندمان بالا و قابلیت اطمینان بالا است که فناوری‌های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می‌کند.
شیء مورد اندازه‌گیری توسط سیستم بزرگنمایی نوری بزرگ می‌شود. پس از جمع‌آوری ویژگی‌های تصویر توسط سیستم دوربین CCD و پردازش توسط الگوریتم‌های کامپیوتری و نرم‌افزاری، شکل کانتور و سطح، اندازه، زاویه و موقعیت قطعات مختلف پیچیده و دقیق را می‌توان به طور خودکار تشخیص داد. بازرسی میکرو و کنترل کیفیت. داده‌های اندازه‌گیری را می‌توان به AUTOCAD وارد کرد تا به یک نقشه مهندسی کامل تبدیل شود و اسناد در فرمت‌های DXF، IGS و سایر فرمت‌ها را می‌توان تولید کرد و همچنین می‌توان آن‌ها را به نرم‌افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC وارد کرد تا CPK و گزارش‌های آماری مختلف تولید شود.
