2.5D لیزر سیستم اندازه گیری دید اتوماتیک پل متحرک نوع حمل بار بالا

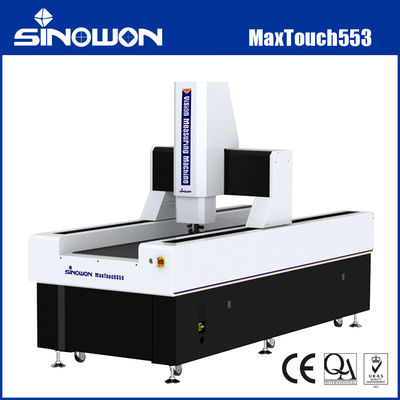

2.5D لیزر باربرنده ماشین اندازه گیری اتوماتیک دیدسری MaxTouch553

معرفی محصول:

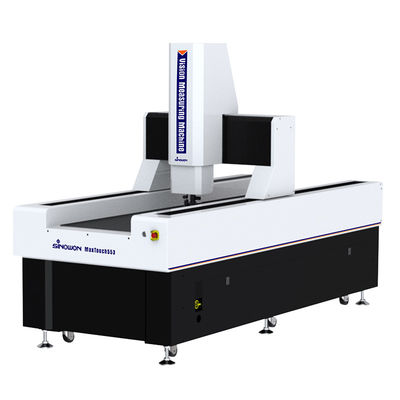

سری MaxTouch یک دستگاه اندازه گیری بینایی کاملا اتوماتیک حرکت پذیر است که برای اندازه گیری های دقیق و بزرگ طراحی شده است.در صورتی که شیء اندازه گیری شده برای اطمینان از دقت و ثبات اندازه گیری ثابت بمانداین دستگاه برای اندازه گیری صنایع مانند الکترونیک، دستگاه های پزشکی، LCD، هوافضا و هواپیمایی مناسب است.

مشخصات محصولc:

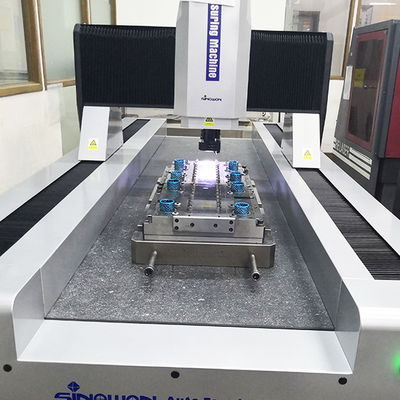

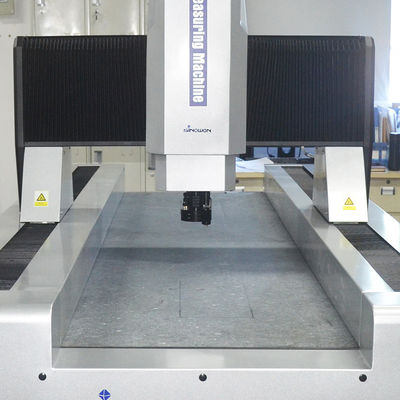

• ساختار پل متحرک گرانیت، قطعه اندازه گیری ثابت است.
• کنترل اتوماتیک چرخه بسته CNC چهار محور، اندازه گیری کاملا خودکار
• پايه و ستون گرانيت هندي، ثبات خوب
• مقیاس خطی RSF وارد شده، رزولوشن 0.1um، پیچ توپ آسیاب و موتور سرو AC و غیره برای اطمینان از دقت و ثبات سیستم حرکت؛
• دوربین رنگی HD وارد شده برای پاسخگویی به نیازهای مشاهده واضح و اندازه گیری دقیق
• 6.5x لنز زوم کواکسیال موتوری با وضوح بالا، دو برابر دقیق و یک بار اصلاح پیکسل تنها مورد نیاز است.
• منبع نوری سطحی LED 5 حلقه ای 8 منطقه ای با کنترل برنامه، تحقق هوشمند تنظیم 256 سطح روشنایی
• عملکرد قدرتمند و کار آسان iMeasuring Software برای افزایش کنترل کیفیت
• بررسی اختیاری MCP و ماژول حسگر لیزر. ماشین آلات می توانند بر اساس نیازهای مشتریان سفارشی شوند.

مشخصات:

يادداشت:

L طول اندازه گیری شده است ((ملی متر) ، دقت مکانیکی محور Z و دقت تمرکز به شدت با سطح قطعه کار مرتبط است.

بزرگنمایی یک مقدار تقریبی است، به ابعاد مانیتور و وضوح مربوط می شود.

میدان دید ((ملی متر) = (شکیبایی* افقی* عمودی)

توضیحات مدل پیکربندی محصول (نمونه با MaxTouch553)

مدل ها و مشخصات دستگاه اندازه گیری دید بار سنگین:

جدول راهنمای فضایی دستگاه اندازه گیری دید بار سنگین:

مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.

تنظیمات کامپیوتری توصیه شده:

هسته ماشین اندازه گیری چشم سیستم کنترل و نرم افزار اندازه گیری است و سیستم کامپیوتری حامل اصلی همه عملیات است که نیاز به ثبات و سازگاری بالا دارد.تنظیم کامپیوتر با عملکرد بالا Optiplex دسکتاپ و WIN 10/11 سیستم عامل مجاز واقعی برای حل نگرانی های خود را.

مقدمه نرم افزار:

نرم افزار iMeasuring یک نرم افزار اندازه گیری چند سنسور حرفه ای است که با تجربه ده ساله توسعه دهندگان در صنعت اندازه گیری و تحقیقات نرم افزاری ترکیب شده است.اصل طراحی کار دوستانه است، عملکرد قدرتمند، دقت بالا و ثبات، نگهداری ساده.
● طراحی معماری نرم افزار عالی و کاملاً شی گرا، برای اطمینان از ثبات و قابلیت اطمینان نرم افزار.
● پشتیبانی از چندین زبان، نیازی به نصب بسته زبان و تغییر نرم افزار که برای مشتریان محلی راحت است.
● نرم افزار تجزیه و تحلیل آماری حرفه ای SPC متصل به نرم افزار اندازه گیری، برای درک اینکه داده ها می توانند به طور خودکار به پایگاه داده SPC بدون کار دستی صادر شوند.
● همان مدل نرم افزار به طور دائم رایگان به روز رسانی خواهد شد، می تواند به کاهش مشکلات دیگر به مشتری کمک کند.
● با الگوریتم قدرتمند سنجش لبه، که می تواند به گرفتن لبه سایه یا تصویر تاریک کمک کند و دقت بالایی را تضمین کند.
● این نرم افزار می تواند به طور خودکار خط، دایره، قوس و سایر عناصر را تشخیص دهد و اندازه گیری کند.
● این بر اساس عناصر مختلف است و ارائه می دهد چند عنصر عملکرد ساخت مانند ترجمه، چرخش، استخراج، ترکیب، موازی، عمودی، آینه، تقارن، تقاطع،لمسی، و غیره
● این نرم افزار دارای عملکرد تنظیم نقطه شکستن است، می تواند بین اندازه گیری دستی و اندازه گیری خودکار هوشمندانه تغییر کند.

کاربرد در صنعت:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری چشم و دستگاه اندازه گیری بدون تماس، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی شناخته می شود،با ارتقاء صنعت مدرن با دقت بالا و صنعت تولید میکرو، روش اندازه گیری تصویر نوری بدون تماس را برای اندازه گیری سریع و دقیق اتخاذ می کند. اندازه گیری ابعاد هندسی و تحمل هندسی اجتناب ناپذیر می شود.

دستگاه های اندازه گیری نوری برای تمام زمینه های کاربردی برای اندازه گیری مختصات مناسب هستند و به طور گسترده ای در ماشین آلات، الکترونیک، ابزار، سخت افزار،پلاستیک و صنایع دیگراز جمله: قالب ها، پیچ ها، فلزات، لوازم جانبی، لاستیک، صفحه PCB، فواره ها، سخت افزار، الکترونیک، پلاستیک، هواپیمایی، هوافضا و غیره، آن را بر نقص های کالیپر های سنتی vernier،میکرومتر، و پروژکتورهای پروفایل، که یک دستگاه اندازه گیری با دقت بالا، کارایی بالا و قابلیت اطمینان بالا است که فناوری های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می کند.

شیء مورد اندازه گیری توسط سیستم بزرگ کردن نوری بزرگ می شود. پس از اینکه ویژگی های تصویر توسط سیستم دوربین CCD جمع آوری شده و توسط الگوریتم های رایانه ای و نرم افزاری پردازش می شود،محور و شکل سطحاندازه، زاویه و موقعیت قطعات پیچیده و دقیق را می توان به طور خودکار تشخیص داد.داده های اندازه گیری را می توان به AUTOCAD وارد کرد تا یک نقشه مهندسی کامل شود، و اسناد در DXF، IGS و سایر فرمت ها می تواند تولید شود و همچنین می تواند به نرم افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش های آماری مختلف وارد شود.
