2.5D لیزر اسکن اتوماتیک سیستم اندازه گیری دید ماشین اندازه گیری بصری با دقت بالا

1 مجموعه
MOQ
Can be discussed
قیمت
2.5D لیزر اسکن اتوماتیک سیستم اندازه گیری دید ماشین اندازه گیری بصری با دقت بالا
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 523-380J
سفر محور X/Y: (500*400) میلی متر
Z Axis Travel: 200 میلی متر
مقیاس خطی محور X/Y/Z: وضوح: 0.1um
دقت محور XY: ≤1.8+L/200(um)
دقت محور Z: ≤4.0+L/200(um)
تکرارپذیری: 2um
نرم افزار اندازه گیری: iMeasuring
ابعاد (WxDxH): (1463*940*1591) میلی متر
وزن خالص: 780 کیلوگرم
برجسته کردن:

2.5D سیستم اندازه گیری دید اتوماتیک,سیستم اندازه گیری دید خودکار اسکن لیزر,دستگاه اندازه گیری بصری با دقت بالا

,

Laser Scan Auto Vision Measuring System

,

High Precision Visual Measurement Machine
اطلاعات اولیه
محل منبع: جیانگمن ، چین
نام تجاری: SINOWON
گواهی: CE/ROHS
شماره مدل: آتو ویژن 542C
سند: D4 Sinowon AutoVision Serie...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه در ماه
توضیحات محصول

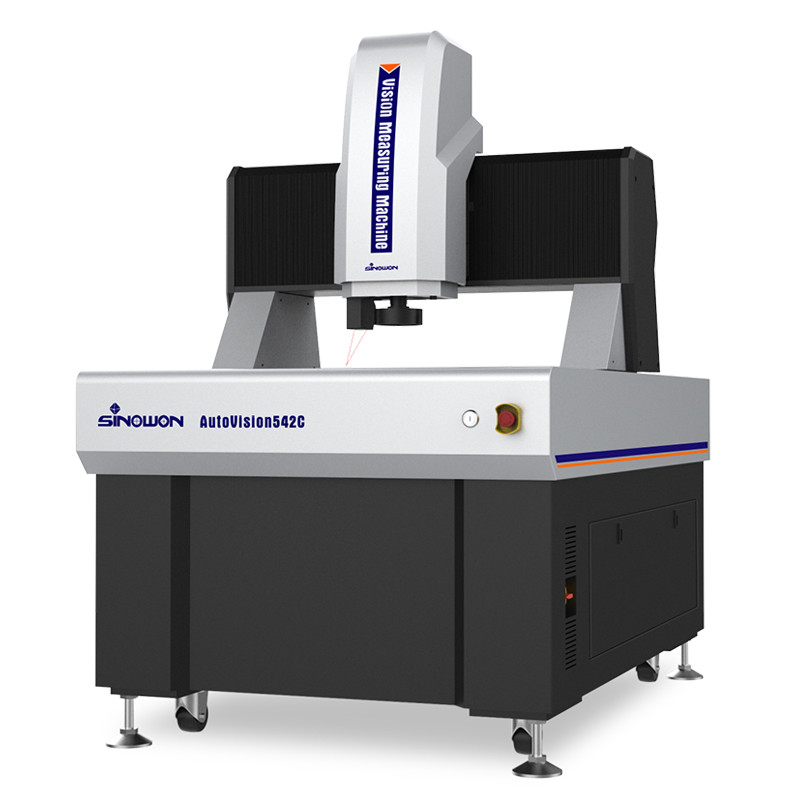

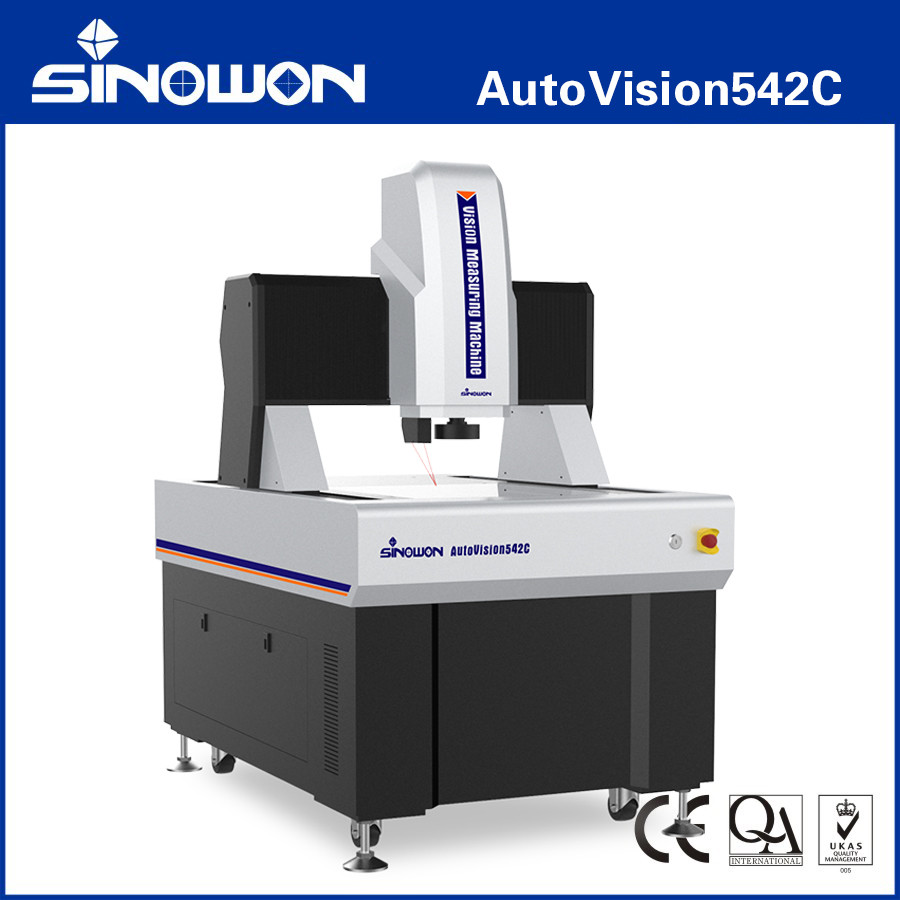

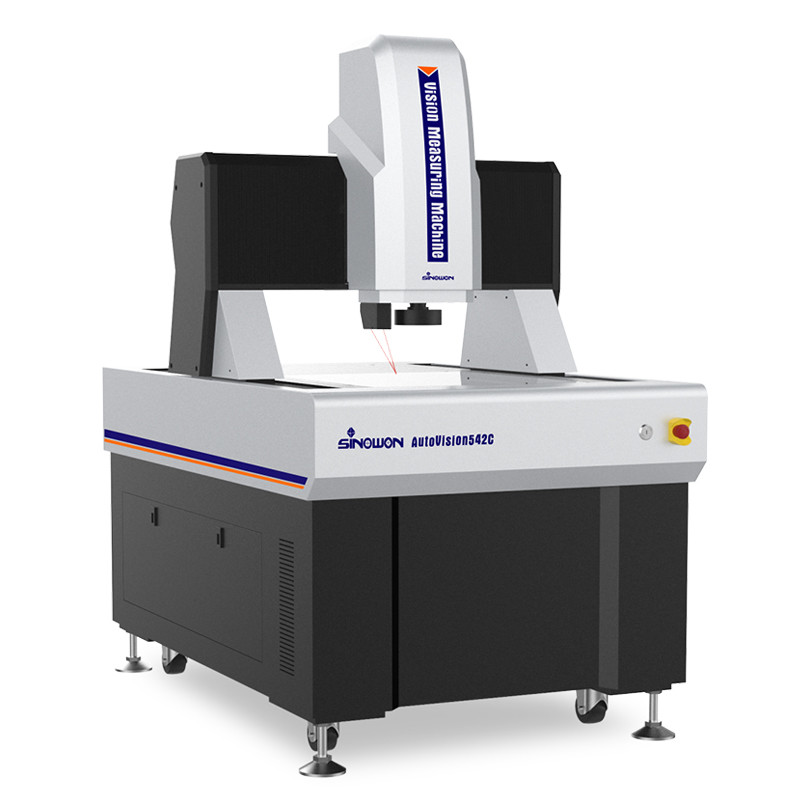

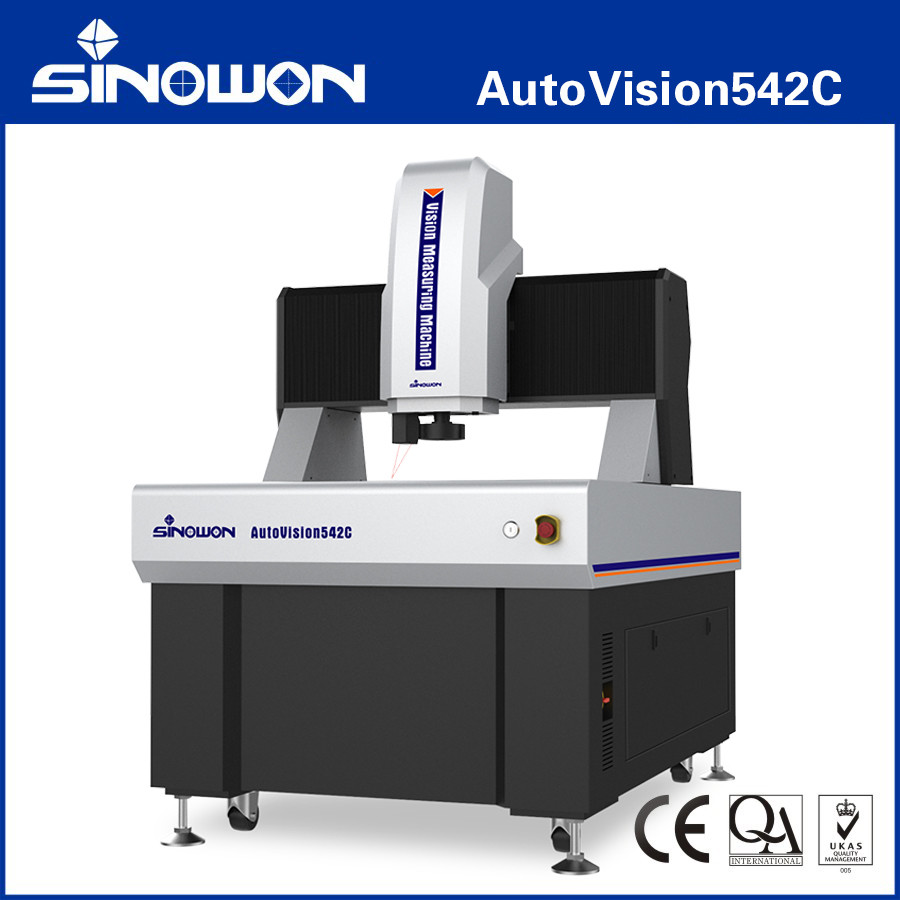

دستگاه اندازه‌گیری لیزری و دیداری خودکار 2.5D با پل متحرک با دقت بالاسری AutoVision542

2.5D لیزر اسکن اتوماتیک سیستم اندازه گیری دید ماشین اندازه گیری بصری با دقت بالا 0



معرفی محصول:



AutoVision یک ابزار اندازه‌گیری تصویری خودکار با پل متحرک با دقت بالا است که برای اندازه‌گیری‌های دقیق و در مقیاس بزرگ طراحی شده است. با استفاده از ساختار پل متحرک، اندازه‌گیری قطعه کار ثابت انجام می‌شود، دقت و پایداری اندازه‌گیری تضمین می‌شود و برای صنایع الکترونیک، دستگاه‌های پزشکی و ابزارها، اندازه‌گیری LCD و هوافضا و سایر صنایع مناسب است.



ویژگی‌های محصول:ساختار نوع پل متحرک، قطعه کار اندازه‌گیری ثابت است؛

  • کنترل حلقه بسته کاملاً خودکار CNC چهار محور، اندازه‌گیری خودکار؛
  • پایه و ستون مرمر هندی، پایداری خوب؛
  • مقیاس خطی RSF وارداتی، وضوح 0.1um، پیچ توپ آسیاب شده و موتور سروو AC و غیره برای اطمینان از دقت و پایداری سیستم حرکتی؛
  • دوربین رنگی HD وارداتی برای پاسخگویی به نیازهای مشاهده واضح و اندازه‌گیری دقیق؛
  • لنز زوم موتوری با وضوح بالا 8.3 برابر، فقط به تصحیح دو برابر و یک بار پیکسل نیاز است؛
  • با نورپردازی LED سرد 5 حلقه‌ای 8 قسمتی سطحی قابل برنامه‌ریزی و نورپردازی موازی LED کانتور و تنظیم نور هوشمند داخلی، می‌تواند به طور خودکار روشنایی را در 8 قسمت کنترل کند؛
  • نرم‌افزار iMeasuring با عملکرد قدرتمند و عملکرد آسان برای افزایش کنترل کیفیت؛
  • ماژول پروب MCP و سنسور لیزر اختیاری. دستگاه‌ها را می‌توان با توجه به نیاز مشتریان سفارشی کرد.
  • مشخصات:



کالا



دیداری خودکار 2.5D مدل
دقت 4.0+L/200 500 600 800
(400*300)mm (500*400)mm (600*500)mm (800*600)mm مسافت محور Z
200mm مقیاس خطی محور X/Y/Z
وضوح مقیاس خطی اروپایی: 0.1um حالت هدایت
راهنمای خطی با دقت P-Class، راهنمای دو ریل و دو لغزنده حالت عملیات
کنترل‌کننده جوی استیک، عملکرد ماوس، برنامه تشخیص خودکار دقت*
محور XY: ≤1.8+L/200(um)

محور Z: ≤4.0+L/200(um)

تکرارپذیری
2um روشنایی

سیستم

کانتور

 روشنایی کانتور موازی LED روشنایی سطحی LED 5 حلقه‌ای 8 قسمتی قابل تنظیم بدون پله 0~255
سطح
سیستم ویدئویی**
دوربین رنگی دیجیتال با کیفیت بالا 1/1.8" لنز زوم موتوری 8.3X بزرگنمایی نوری: 0.6X~5.0X; بزرگنمایی ویدئویی: 20X~170X (مانیتور 21 اینچی)
نرم‌افزار اندازه‌گیری
iMeasuring سیستم عامل
پشتیبانی از سیستم عامل WIN10/11-32/64 bit زبان
انگلیسی، چینی ساده شده، چینی سنتی، زبان‌های دیگر را می‌توان اضافه کرد محیط کار
دما 20℃±2℃، تغییر دما <1℃/Hr; رطوبت 30%~80%RH; لرزش<0.02g's, ≤15Hzمنبع تغذیه
AC220V/50Hz; 110V/60Hz ابعاد (عرض*طول*ارتفاع)
(1195*832*1579)mm (1463*940*1591)mm (1568*1040*1591)mm (1818*1157*1590)mm اندازه بسته‌بندی (عرض*طول*ارتفاع)
(1380*1170*1910)mm (1690*1300*2000)mm (1800*1400*2000)mm (2300*1700*2000)mm وزن خالص
650Kg 780Kg 1380Kg 2000Kg توجه:



L طول اندازه‌گیری شده (mm) است، دقت مکانیکی محور Z و دقت فوکوس تا حد زیادی به سطح قطعه کار مربوط می‌شود.

بزرگنمایی مقدار تقریبی است، به ابعاد مانیتور و وضوح تصویر مربوط می‌شود.

میدان دید (mm) = (قطری*افقی*عمودی)

توضیحات مدل پیکربندی محصول (مثال با AutoVision542):





دسته بندی محصول



2.5D 3D کالا 3D کالا
دیداری خودکار 2.5D

دستگاه اندازه‌گیری

مدل

 دستگاه اندازه‌گیری لیزری و دیداری خودکار 2.5D چندحسی خودکار 3D

دستگاه اندازه‌گیری

مدل
دقت 523-180J 523-280J 523-380J 523-480J
A B C D اهمیت
سنسور لنز زوم نوری سنسور لنز زوم و سنسور پروب تماسی سنسور لنز زوم و سنسور لیزر سنسور لنز زوم، سنسور پروب تماسی و سنسور لیزر پروب تماس
بدون لیزر Omron ماژول لیزر لیزر Omron ماژول لیزر
بدون لیزر Omron لیزر Omron نسخه نرم‌افزار نسخه نرم‌افزار
iMeasuring4.1 iMeasuring4.2 iMeasuring5.0 iMeasuring5.1 مدل‌ها و مشخصات دستگاه اندازه‌گیری دیداری خودکار با پل متحرک:



مدل



دقت AutoVision26162A دقت AutoVision26162A دقت AutoVision26162A دقت AutoVision26162A
523-180H

AutoVision542A

 523-180J AutoVision652A 523-180K AutoVision862A 523-180L AutoVision432B
523-280H AutoVision542B 523-280J AutoVision652B 523-280K AutoVision862B 523-280L AutoVision432C
523-380H AutoVision542C 523-380J AutoVision652C 523-380K AutoVision862C 523-380L AutoVision432D
523-480H AutoVision542D 523-480J AutoVision652D 523-480K AutoVision862D 523-480L مدل
دقت AutoVision26162A دقت AutoVision26162A دقت AutoVision26162A دقت AutoVision26162A
523-180M AutoVision12102A 523-180N AutoVision15122A 523-180P AutoVision18122A 523-180Q AutoVision1082B
523-280M AutoVision12102B 523-280N AutoVision15122B 523-280P AutoVision18122B 523-280Q AutoVision1082C
523-380M AutoVision12102C 523-380N AutoVision15122C 523-380P AutoVision18122C 523-380Q AutoVision1082D
523-480M AutoVision12102D 523-480N AutoVision15122D 523-480P AutoVision18122D 523-480Q مدل
دقت AutoVision26162A دقت AutoVision26162A دقت AutoVision26162A دقت AutoVision26162A
523-180R SinoVision342A 528-180H SinoVision452A 528-180J SinoVision562A 528-180K AutoVision26162B
523-280R SinoVision342B 528-280H SinoVision452B 528-280J SinoVision562B 528-280K AutoVision26162C
523-380R SinoVision342C 528-380H SinoVision452C 528-380J SinoVision562C 528-380K AutoVision26162D
523-480R SinoVision342D 528-480H SinoVision452D 528-480J SinoVision562D 528-480K جدول راهنمای فضای اندازه‌گیری دستگاه اندازه‌گیری دیداری خودکار با پل متحرک:



مسافت



مدل دقت مسافت محور X میلی‌متر مسافت محور Y میلی‌متر مسافت استاندارد محور Z میلی‌متر حداکثر مسافت سفارشی محور Z میلی‌متر E1x,y E1z
300X400X200 SinoVision342
1.2+L/200 3.0+L/200 400 1200 AutoVision1082 AutoVision18122 AutoVision1082
500 400 200 AutoVision1082 AutoVision1082
600 500 200 200 AutoVision1082
1.8+L/200 4.0+L/200 300 1500 AutoVision18122 AutoVision1082 AutoVision1082
400 500 AutoVision1082 200 AutoVision1082
500 600 200 200 AutoVision1082
600 800 200 200 AutoVision1082
2.0+L/200 5.0+L/200 800 2000 200 200 AutoVision18122
2.5+L/200 5.0+L/200 1000 2000 200 200 AutoVision18122
3.0+L/200 5.0+L/200 1200 2000 200 200 AutoVision18122
3.5+L/200 5.0+L/200 1200 2000 200 200
4.0+L/200 5.0+L/200 1500 2000 200 200
1600 2600 200 200


2.5D لیزر اسکن اتوماتیک سیستم اندازه گیری دید ماشین اندازه گیری بصری با دقت بالا 12.5D لیزر اسکن اتوماتیک سیستم اندازه گیری دید ماشین اندازه گیری بصری با دقت بالا 22.5D لیزر اسکن اتوماتیک سیستم اندازه گیری دید ماشین اندازه گیری بصری با دقت بالا 3
