ماشین اندازه گیری دید پل متحرک اتوماتیک سیستم اندازه گیری دید سه بعدی

1 مجموعه
MOQ
Can be discussed
قیمت
ماشین اندازه گیری دید پل متحرک اتوماتیک سیستم اندازه گیری دید سه بعدی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 523-220H
سفر محور X/Y: (400*300) میلی متر
Z Axis Travel: 200 میلی متر
مقیاس خطی محور X/Y/Z: وضوح: 0.1um
دقت محور XY: ≤2.5+L/200(um)
دقت محور Z: ≤5.0+L/200(um)
تکرارپذیری: 2um
نرم افزار اندازه گیری: iMeasuring
ابعاد (WxDxH): (1195*832*1579) میلی متر
وزن خالص: 650 کیلوگرم
برجسته کردن:

دستگاه اندازه گیری دید پل متحرک سه بعدی,ماشین اندازه گیری دید پل متحرک اتوماتیک,سیستم اندازه گیری خودکار دید سه بعدی

,

Automatic Moving Bridge Vision Measuring Machine

,

Automatic 3D Vision Measurement System
اطلاعات اولیه
محل منبع: جیانگمن ، چین
نام تجاری: SINOWON
گواهی: CE/ROHS
شماره مدل: اتومات 432B
سند: D4 Sinowon AutoMea Series M...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه در ماه
توضیحات محصول

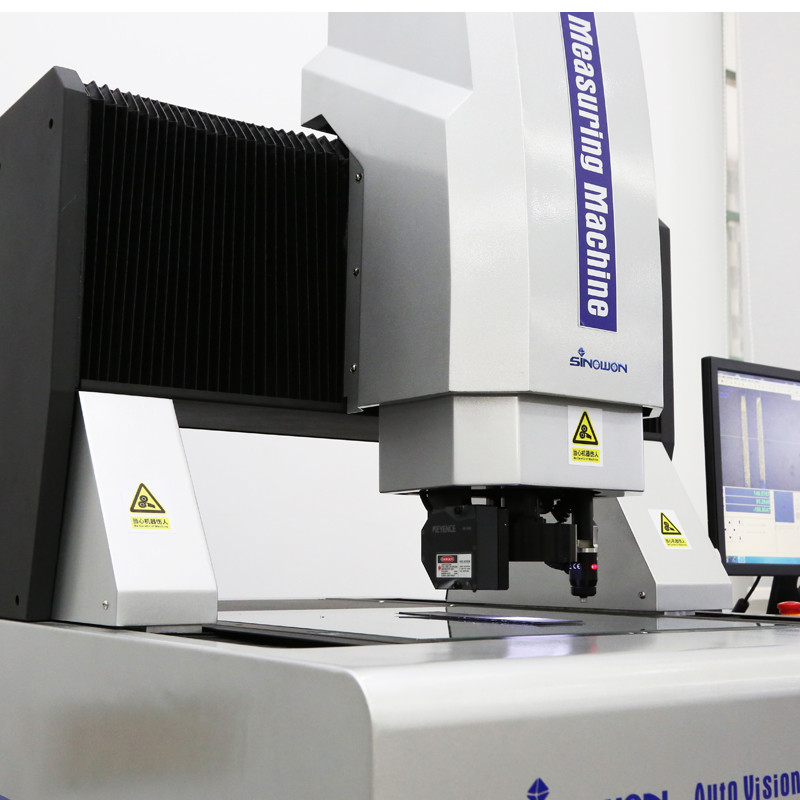

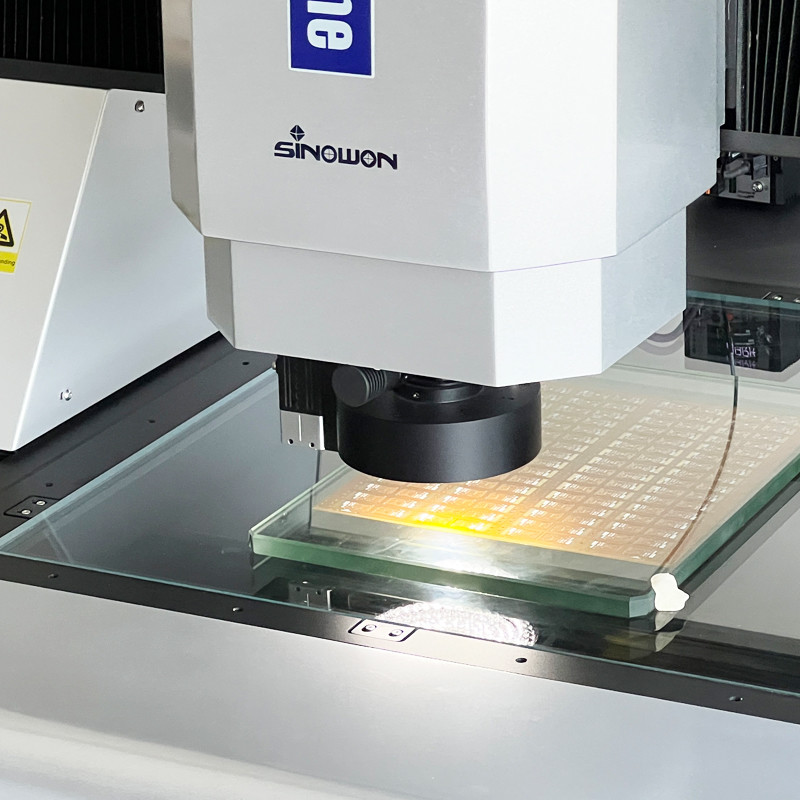

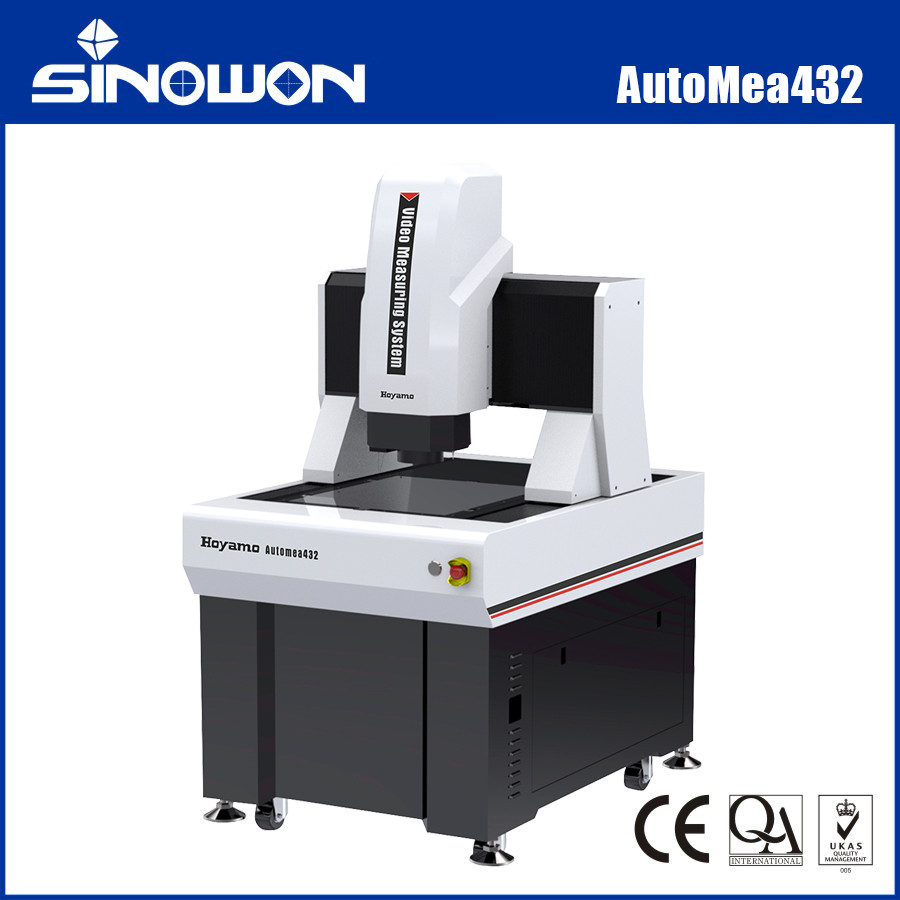

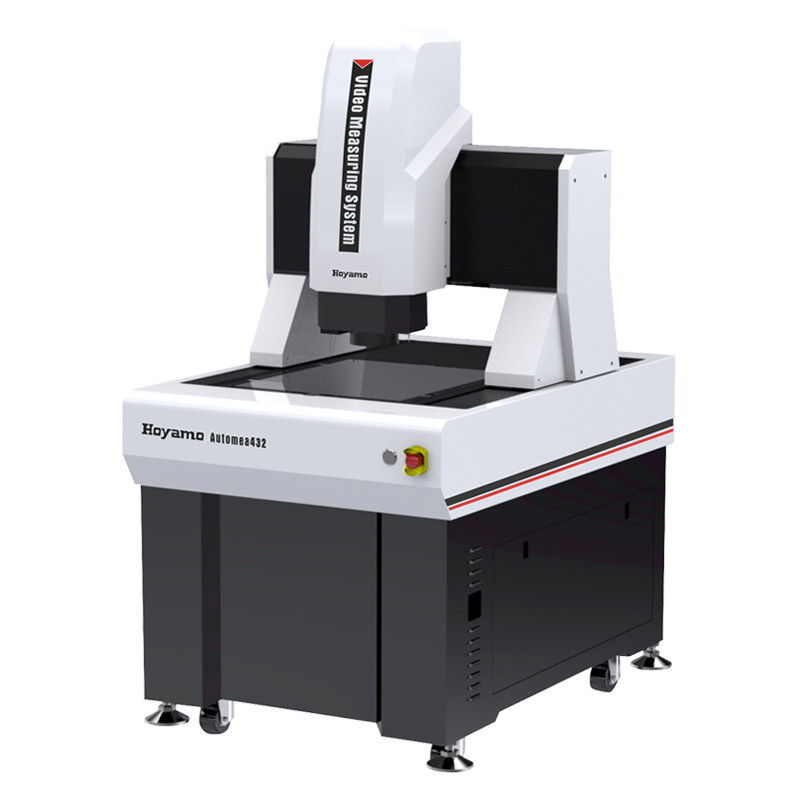

سیستم اندازه‌گیری ویدیویی و تماس خودکار سه‌بعدی پل متحرک سری Automea432

ماشین اندازه گیری دید پل متحرک اتوماتیک سیستم اندازه گیری دید سه بعدی 0



معرفی محصول:



Automea یک ابزار اندازه‌گیری دیداری کاملاً خودکار از نوع پل متحرک است که برای اندازه‌گیری‌های با دقت بالا و اندازه بزرگ طراحی شده است. این دستگاه از ساختار پل متحرک استفاده می‌کند، که در آن قطعه کار اندازه‌گیری شده ثابت می‌ماند تا دقت و پایداری اندازه‌گیری را تضمین کند. این دستگاه برای اندازه‌گیری در صنایعی مانند الکترونیک، تجهیزات پزشکی، LCD، هوافضا و هوانوردی مناسب است.



ویژگی‌های محصول:ساختار پل متحرک با قطعه کار ثابت;کنترل حلقه بسته کاملاً خودکار CNC چهار محور برای اندازه‌گیری کاملاً خودکار;

  • پایه و تیر عرضی از جنس سنگ مرمر برای پایداری و قابلیت اطمینان;
  • خط‌کش شیشه‌ای با دقت بالا 0.5 میکرومتر برای دقت و پایداری بالا;
  • ریل راهنمای خطی دقیق، پیچ توپی زمینی و سروو موتور AC برای اطمینان از پایداری دقت موقعیت‌یابی سیستم حرکتی دستگاه;
  • دوربین رنگی با وضوح بالا برای پاسخگویی به الزامات مشاهده واضح و اندازه‌گیری پایدار;
  • لنز اپتیکال با وضوح بالا 6.5X برای زوم خودکار دقیق با کالیبراسیون تک پیکسلی;
  • سیستم نور سطح LED 5 حلقه‌ای 8 منطقه‌ای قابل برنامه‌ریزی و نور کانتور LED موازی برای تنظیم روشنایی هوشمند 256 سطحی;
  • همراه با نرم‌افزار اندازه‌گیری تصویر کاملاً خودکار iMeasuring، قدرتمند و آسان برای استفاده;
  • پیکربندی‌های اختیاری شامل پروب‌های لمسی، پروب‌های لیزری و سفارشی‌سازی مشتری بر اساس نیازها.
  • مشخصات فنی:
  • کالا



سیستم اندازه‌گیری ویدیویی خودکار پل متحرک Auto



سیستم اندازه‌گیری ویدیویی و تماس خودکار 3D ea SeriesمدلAutoMea432
مسافت محور Y AutoMea652 AutoMea862 مسافت محور X/Y (400*300)mm
(500*400)mm (600*500)mm (800*600)mm مسافت محور Z 200mm
مقیاس خطی محور X/Y/Z-3 خط‌کش شیشه‌ای، وضوح: 0.5um
حالت هدایت ریل راهنمای خطی دقیق، ریل دوگانه با هدایت دو لغزنده
حالت عملیات کنترل‌کننده جوی استیک، عملکرد ماوس، برنامه تشخیص خودکار.
دقت* محور XY: ≤2.5+L/200(um)
محور Z: ≤5.0+L/200(um) تکرارپذیری
2um
روشنایی سیستم

کانتور

روشنایی کانتور LED موازی

 0~255 قابل تنظیم بدون پله روشنایی سطح LED 5 حلقه‌ای 8 قسمتی سطح
سیستم ویدئویی**
دوربین رنگی دیجیتال با وضوح بالا 1/2.9”
لنز زوم دستی 6.5X؛ بزرگنمایی اپتیکال: 0.7X-4.5X، بزرگنمایی ویدئویی: 26X~172X (مانیتور 21.5“) نرم‌افزار اندازه‌گیری
iMeasuring
سیستم عامل پشتیبانی از سیستم عامل WIN10/11-32/64 bit
زبان انگلیسی، چینی ساده شده، چینی سنتی، زبان‌های دیگر را می‌توان اضافه کرد
محیط کار دما 20℃±2℃، تغییر دما
<1℃/Hr; رطوبت 30%~80%RH; لرزش <0.02g's, ≤15Hz.منبع تغذیه220V/50Hz/10A
ابعاد (عرض*طول*ارتفاع) (1195*832*1579)mm
(1463*940*1591)mm (1568*1040*1591)mm (1818*1157*1590)mm اندازه بسته‌بندی (عرض*طول*ارتفاع) (1380*1170*1910)mm
(1690*1300*2000)mm (1800*1400*2000)mm (2300*1700*2000)mm وزن خالص 650Kg
780Kg 1380Kg 2000Kg توجه: L طول اندازه‌گیری شده (mm) است، دقت مکانیکی محور Z و دقت فوکوس تا حد زیادی به سطح قطعه کار مربوط می‌شود.

بزرگنمایی مقدار تقریبی است، به ابعاد مانیتور و وضوح تصویر مربوط می‌شود.

میدان دید (mm) = (قطری*افقی*عمودی)

توضیحات مدل پیکربندی محصول (مثال با AutoMea432):

دسته بندی محصول





2.5D



3D کالا سیستم اندازه‌گیری ویدیویی خودکار 2.5D کالا سیستم اندازه‌گیری ویدیویی خودکار 2.5D
سیستم اندازه‌گیری ویدیویی و تماس خودکار 3D سیستم اندازه‌گیری لیزری و ویدیویی خودکار 2.5D



دستگاه اندازه‌گیری چند حسگری خودکار 3D

 مدل

Automea432A

Automea432B
مسافت محور Y 523-120J

523-220J

 523-320J 523-420J
C D اهمیت سنسور لنز زوم اپتیکال سنسور لنز زوم و سنسور پروب تماس
سنسور لنز زوم و سنسور لیزری سنسور لنز زوم، سنسور پروب تماس و سنسور لیزری پروب تماس بدون MCP-Kit1
بدون نسخه نرم‌افزار بدون نسخه نرم‌افزار بدون
لیزر Omron نسخه نرم‌افزار نسخه نرم‌افزار iMeasuring4.2 iMeasuring4.2
iMeasuring5.0 iMeasuring5.1 پل متحرک خودکار مدل‌ها و مشخصات سیستم اندازه‌گیری ویدیویی: مدل



Code# مدل



مسافت محور Y Automea26162B مسافت محور Y Automea26162B مسافت محور Y Automea26162B مسافت محور Y Automea26162B
523-120J Automea652A 523-120K Automea862A 523-120L Automea432B 523-220H Automea542B
523-220J



Automea652B

 523-220K Automea862B 523-220L Automea432C 523-320H Automea542C
523-320J Automea652C 523-320K Automea862C 523-320L Automea432D 523-420H Automea542D
523-420J Automea652D 523-420K Automea862D 523-420L مدل Code# مدل
مسافت محور Y Automea26162B مسافت محور Y Automea26162B مسافت محور Y Automea26162B مسافت محور Y Automea26162B
523-120N Automea15122A 523-120P Automea18122A 523-120Q Automea1082B 523-220M Automea12102B
523-220N Automea15122B 523-220P Automea18122B 523-220Q Automea1082C 523-320M Automea12102C
523-320N Automea15122C 523-320P Automea18122C 523-320Q Automea1082D 523-420M Automea12102D
523-420N Automea15122D 523-420P Automea18122D 523-420Q مدل Code# مدل
مسافت محور Y Automea26162B مسافت محور Y Automea26162B مسافت محور Y Automea26162B مسافت محور Y Automea26162B
523-220R Automea26162C 523-320R Automea26162D 523-420R جدول راهنمای فضای اندازه‌گیری سیستم اندازه‌گیری ویدیویی خودکار پل متحرک: مسافت مدل



دقت



مسافت محور X میلی‌متر مسافت محور Y میلی‌متر مسافت استاندارد محور Z میلی‌متر حداکثر مسافت سفارشی محور Z میلی‌متر E1x,y E1z 400X300X200
Automea432 2.5+L/200
5.0+L/200 300 400 200 4.5+L/200 3.0+L/200 3.0+L/200
500 200 3.0+L/200 400 3.0+L/200
600 200 400 400 3.0+L/200
800 200 400 300 3.0+L/200
5.0+L/200 800 1000 200 300 300 4.5+L/200
5.0+L/200 1000 1200 200 300 200 4.5+L/200
5.0+L/200 1200 1500 200 200 200 4.5+L/200
5.0+L/200 1200 1800 200 200 2000X1500X200
5.0+L/200 1500 200 200 200 2600X1600X200
2600 200 200 سایر مشخصات مسافت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
