سیستم اندازه گیری دید اتوماتیک با دقت بالا ماشین اندازه گیری ویدئویی اتوماتیک VMM

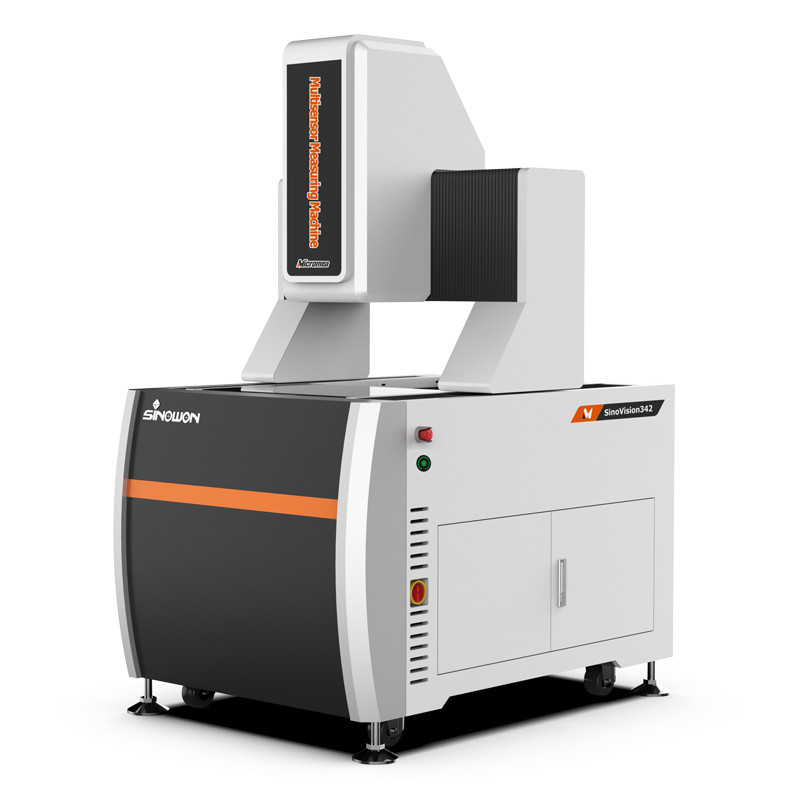

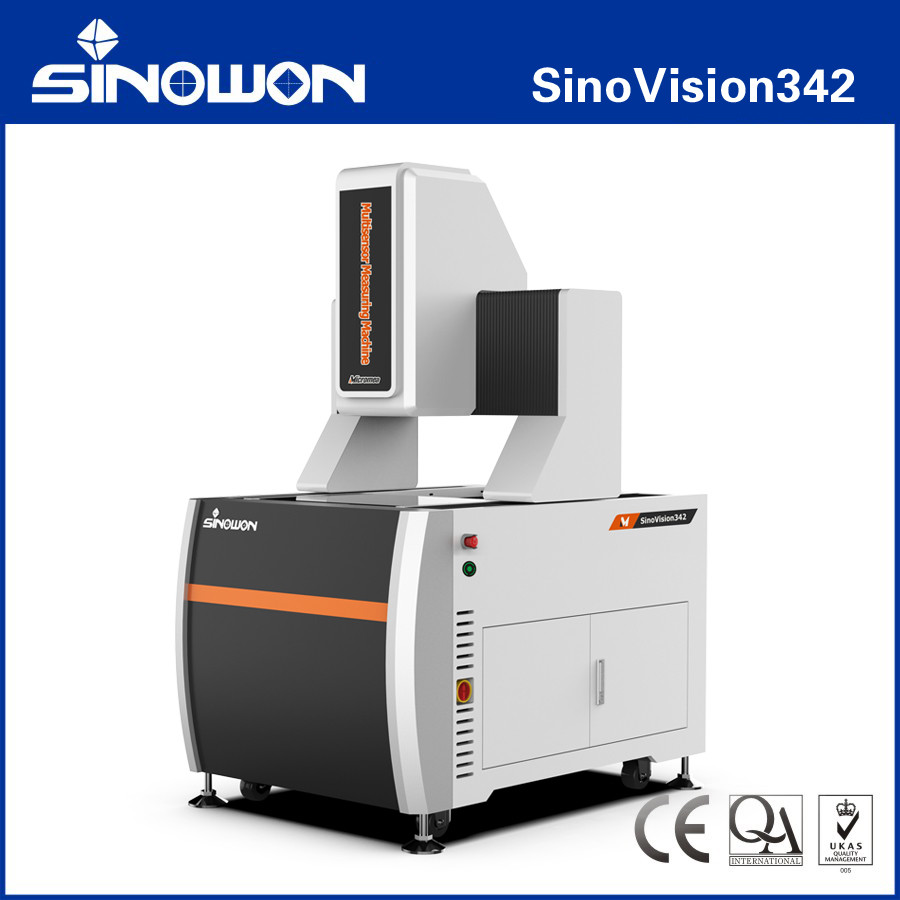

ماشین اندازه گیری دید خودکار بسیار دقیق سری SinoVision342

معرفی محصول:

به طور گسترده ای در اندازه گیری دقیق در صنایع مختلف مانند ماشین آلات، الکترونیک، قالب، قالب گذاری تزریقی، سخت افزار، لاستیک، چاپ دقیق، کانکتورها، تلفن های همراه، لوازم خانگی،صفحه های مدار چاپی، تجهیزات پزشکی، ساعت ها، ابزارها، نظامی، برق، پل ها، کشتی ها، هوافضا و صنایع دیگر، در نهایت به هدف کنترل کیفیت می رسد.

مشخصات محصولc:

• ساختار پل متحرک، اندازه گیری پایدار
• کنترل تمام اتوماتیک چرخه بسته CNC چهار محور، اندازه گیری کاملا خودکار
• پایه و پرتگاه گرانیت سیاه هند وارد شده و به طور دقیق فرآیند تولید سه هماهنگ، پایدار و قابل اعتماد را اتخاذ می کند؛
• 6061 آلیاژ آلومینیوم استاندارد هواپیمایی، سختی بالا، اطمینان از عملکرد دقت پایدار در دراز مدت؛
• استفاده از یک سیستم شبیه سازی و تجزیه و تحلیل طراحی ساختاری حرفه ای برای تجزیه و تحلیل و بهینه سازی، ساختار منطقی تر است.
• فرمانده شبکه باز RSF وارد شده، وضوح 0.1um، دقت بالا، ثبات خوب؛
• واردات G1-SP ریل راهنمایی با دقت بالا، پیچ توپ زمین و موتور سرو AC؛
• دوربین رنگی با وضوح بالا 1/1.8 اینچ، نیاز به مشاهده واضح و اندازه گیری پایدار را برآورده می کند. 13.3X طیف سنج کانفوکال کواکسیال لنز بزرگنمایی متغیر خودکار،لیزر کانفوکال اسپکترومترلنز بزرگ کردن متغیر هم محوری
• منبع نوری سطحی LED ۴۰ فاز ۵ حلقه ای ۸ زون قابل برنامه ریزی، سیستم منبع نور کنتور LED موازی انتقال، تنظیم روشنایی ۲۵۶ سطح را به طور هوشمندانه درک می کند.
• همراه با نرم افزار اندازه گیری تصویر کاملا خودکار iMeasuring است که قدرتمند، ساده و آسان برای استفاده است.

مشخصات:

يادداشت:

L طول اندازه گیری شده است ((ملی متر) ، دقت مکانیکی محور Z و دقت تمرکز به شدت با سطح قطعه کار مرتبط است.

بزرگنمایی یک مقدار تقریبی است، به ابعاد مانیتور و وضوح مربوط می شود.

میدان دید ((ملی متر) = (شکیبایی* افقی* عمودی)

مشخصات مدل پیکربندی محصول ((نمونه با SinoVision342):

مدل ها و مشخصات ماشین اندازه گیری دید خودکار پل متحرک:

جدول راهنمای فضایی برای ماشین اندازه گیری پل متحرک:

مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.

تنظیمات کامپیوتری توصیه شده:

هسته ماشین اندازه گیری چشم سیستم کنترل و نرم افزار اندازه گیری است و سیستم کامپیوتری حامل اصلی همه عملیات است که نیاز به ثبات و سازگاری بالا دارد.تنظیم کامپیوتر با عملکرد بالا Optiplex دسکتاپ و WIN 10/11 سیستم عامل مجاز واقعی برای حل نگرانی های خود را.

مقدمه نرم افزار:

نرم افزار iMeasuring یک نرم افزار اندازه گیری چند سنسور حرفه ای است که با تجربه ده ساله توسعه دهندگان در صنعت اندازه گیری و تحقیقات نرم افزاری ترکیب شده است.اصل طراحی کار دوستانه است، عملکرد قدرتمند، دقت بالا و ثبات، نگهداری ساده.
● طراحی معماری نرم افزار عالی و کاملاً شی گرا، برای اطمینان از ثبات و قابلیت اطمینان نرم افزار.
● پشتیبانی از چندین زبان، نیازی به نصب بسته زبان و تغییر نرم افزار که برای مشتریان محلی راحت است.
● نرم افزار تجزیه و تحلیل آماری حرفه ای SPC متصل به نرم افزار اندازه گیری، برای درک اینکه داده ها می توانند به طور خودکار به پایگاه داده SPC بدون کار دستی صادر شوند.
● همان مدل نرم افزار به طور دائمی رایگان به روز رسانی خواهد شد، می تواند به کاهش مشکلات دیگر به مشتری کمک کند.
● با الگوریتم قدرتمند سنجش لبه، که می تواند به گرفتن لبه سایه یا تصویر تاریک کمک کند و دقت بالایی را تضمین کند.
● این نرم افزار می تواند به طور خودکار خط، دایره، قوس و سایر عناصر را تشخیص دهد و اندازه گیری کند.
● این بر اساس عناصر مختلف است و ارائه می دهد چند عنصر عملکرد ساخت مانند ترجمه، چرخش، استخراج، ترکیب، موازی، عمودی، آینه، تقارن، تقاطع،ملمس، و غیره
● این نرم افزار دارای عملکرد تنظیم نقطه شکستن است، می تواند بین اندازه گیری دستی و اندازه گیری خودکار هوشمندانه تغییر کند.

کاربرد در صنعت:

دستگاه اندازه گیری نوری OMM، همچنین به عنوان دستگاه اندازه گیری چشم و دستگاه اندازه گیری بدون تماس، دستگاه اندازه گیری دو بعدی، دستگاه اندازه گیری 2.5 بعدی شناخته می شود،با ارتقاء صنعت مدرن با دقت بالا و صنعت تولید میکرو، روش اندازه گیری تصویر نوری بدون تماس را برای اندازه گیری سریع و دقیق اتخاذ می کند. اندازه گیری ابعاد هندسی و تحمل هندسی اجتناب ناپذیر می شود.

دستگاه های اندازه گیری نوری برای تمام زمینه های کاربردی برای اندازه گیری مختصات مناسب هستند و به طور گسترده ای در ماشین آلات، الکترونیک، ابزار، سخت افزار،پلاستیک و صنایع دیگراز جمله: قالب ها، پیچ ها، فلزات، لوازم جانبی، لاستیک، صفحه PCB، فواره ها، سخت افزار، الکترونیک، پلاستیک، هواپیمایی، هوافضا و غیره، آن را بر نقص های کالیپر های سنتی vernier،میکرومتر، و پروژکتورهای پروفایل، که یک دستگاه اندازه گیری با دقت بالا، کارایی بالا و قابلیت اطمینان بالا است که فناوری های پردازش تصویر نوری، مکانیکی، الکترونیکی و کامپیوتری را ادغام می کند.

شیء مورد اندازه گیری توسط سیستم بزرگ کردن نوری بزرگ می شود. پس از اینکه ویژگی های تصویر توسط سیستم دوربین CCD جمع آوری شده و توسط الگوریتم های رایانه ای و نرم افزاری پردازش می شود،محور و شکل سطحاندازه، زاویه و موقعیت قطعات پیچیده و دقیق را می توان به طور خودکار تشخیص داد.داده های اندازه گیری را می توان به AUTOCAD وارد کرد تا یک نقشه مهندسی کامل شود، و اسناد در DXF، IGS و سایر فرمت ها می تواند تولید شود و همچنین می تواند به نرم افزار تجزیه و تحلیل آماری WORD، EXCEL و SPC برای تولید CPK و گزارش های آماری مختلف وارد شود.
