سیستم اندازه گیری دید فوری کانتیلیور اسکن لیزر خودکار اندازه گیری دید کاربر پسند

1 مجموعه
MOQ
Can be discussed
قیمت
سیستم اندازه گیری دید فوری کانتیلیور اسکن لیزر خودکار اندازه گیری دید کاربر پسند
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 502-320 گرم
سفر محور X/Y: (300*200) میلی متر
ابعاد (WxDxH): (1237*740*1664) میلی متر
وزن: 380 کیلوگرم
Z Axis Travel: 200 میلی متر
مقیاس های خطی محور X/Y/Z-3: وضوح مقیاس خطی وارداتی: 0.5um
ظرفیت بار: ＜25 کیلوگرم
نرم افزار اندازه گیری: Geomea
برجسته کردن:

سیستم اندازه گیری چشم انداز فوری کانتیلیور,سیستم اندازه گیری چشم انداز فوری اسکن لیزر,اندازه گیری خودکار بینایی کاربر دوستانه

,

Laser Scan Instant Vision Measuring System

,

Automatic User Friendly Vision Measurement
اطلاعات اولیه
محل منبع: جیانگمن، چین
نام تجاری: SINOWON
گواهی: CE/ROHS
شماره مدل: IVS-322C
سند: D4 Sinowon iVS Series Canti...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه/ماه
توضیحات محصول

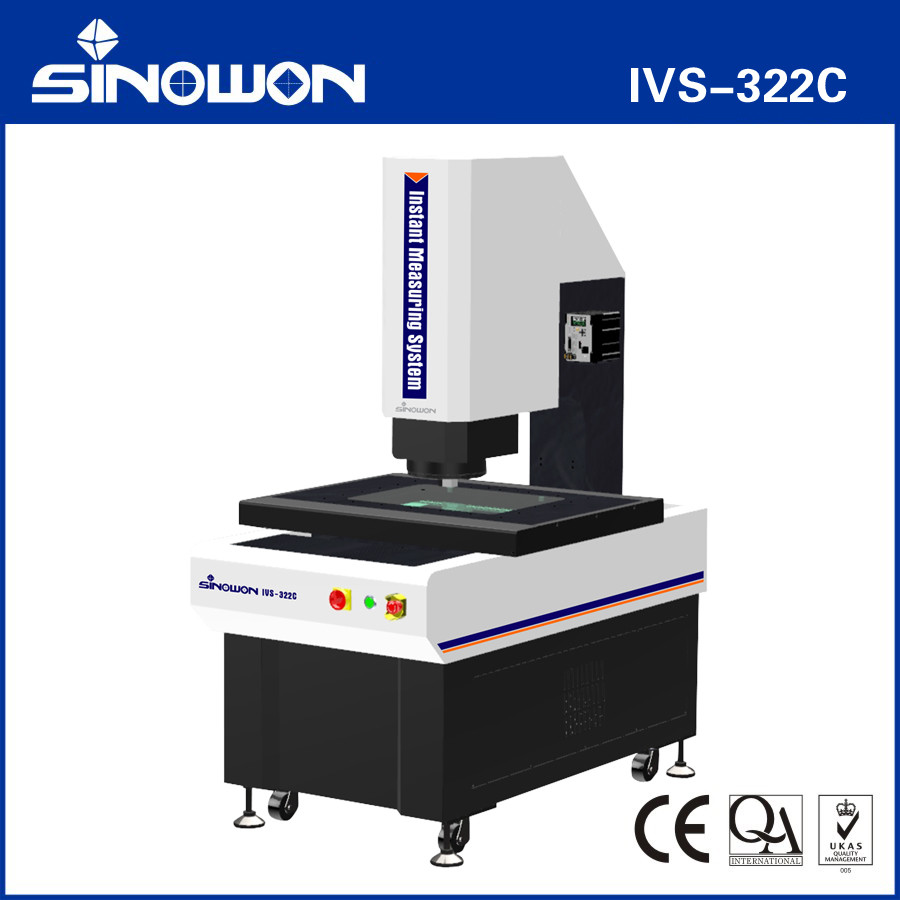

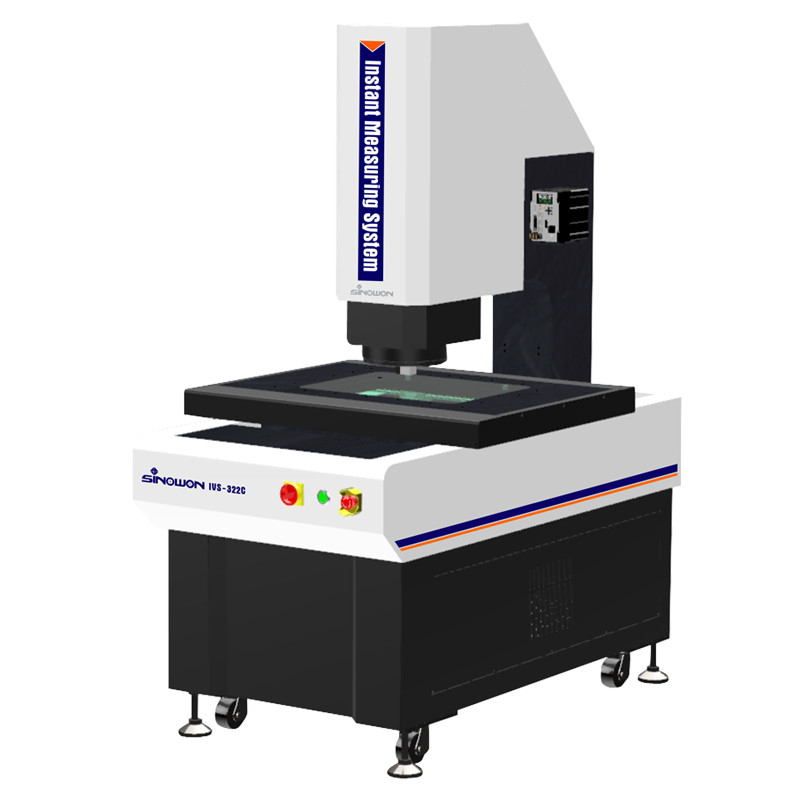

سیستم اندازه‌گیری دید فوری کنسولی IVS-322C

سیستم اندازه گیری دید فوری کانتیلیور اسکن لیزر خودکار اندازه گیری دید کاربر پسند 0



معرفی محصول:



سری IVS یک دستگاه اندازه‌گیری دید فوری کاملاً خودکار کنسولی با سیستم لنز دو برابر بزرگنمایی است که برای اندازه‌گیری GD&T با کنترل خودکار موتوری سه محور توسعه یافته است. این دستگاه مجهز به فوکوس خودکار، کنترل نورپردازی خودکار و حرکت خودکار پیکربندی سخت‌افزاری و نرم‌افزاری است تا اندازه‌گیری ابعاد خطی و هندسی را سریع و دقیق انجام دهد.



ویژگی‌های محصول:مجهز به دوربین 20 مگاپیکسلی و لنز دوگانه تله‌سنتریک با بزرگنمایی دوگانه، کیفیت تصویر عالی است؛طراحی تله‌سنتریک بالا زیر 0.02 درجه، دقت اندازه‌گیری را برای محصولاتی با تفاوت ارتفاع قابل توجه تضمین می‌کند؛

  • اعوجاج TV کم زیر 0.01٪ و یکنواختی اعوجاج در کل تصویر، دقت تکرارپذیری دینامیکی اندازه‌گیری را تضمین می‌کند؛
  • طراحی بزرگنمایی دوگانه امکان اندازه‌گیری کارآمد با میدان دید بزرگ و اندازه‌گیری با دقت بالا با بزرگنمایی بالا را فراهم می‌کند و نیازهای دوگانه مشتریان را برای کارایی و دقت برآورده می‌کند؛
  • کنترل دقیق خودکار CNC سه محور XYZ، موقعیت‌یابی دقیق را تضمین می‌کند؛

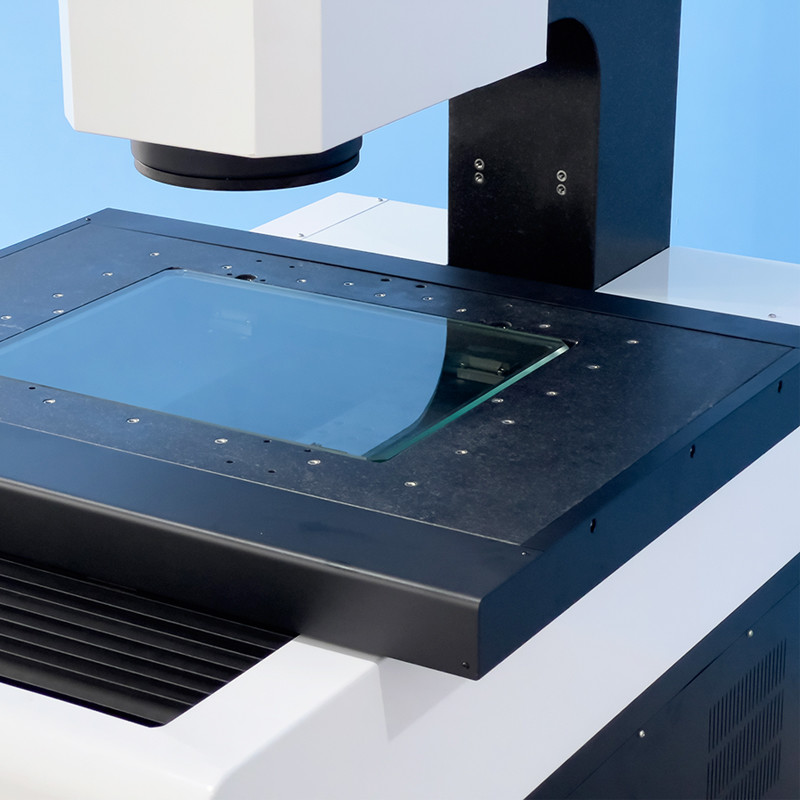

  • استفاده از پایه و ستون مرمر هندی، پایداری خوبی را فراهم می‌کند؛
  • ریل‌های خطی دقیق، پیچ‌های ساچمه‌ای زمینی، سروو موتورهای AC و غیره، دقت و پایداری سیستم حرکتی را تضمین می‌کنند؛
  • مقیاس خطی با دقت بالا 0.5 میکرومتر، دقت موقعیت‌یابی و اندازه‌گیری سیستم را تضمین می‌کند؛

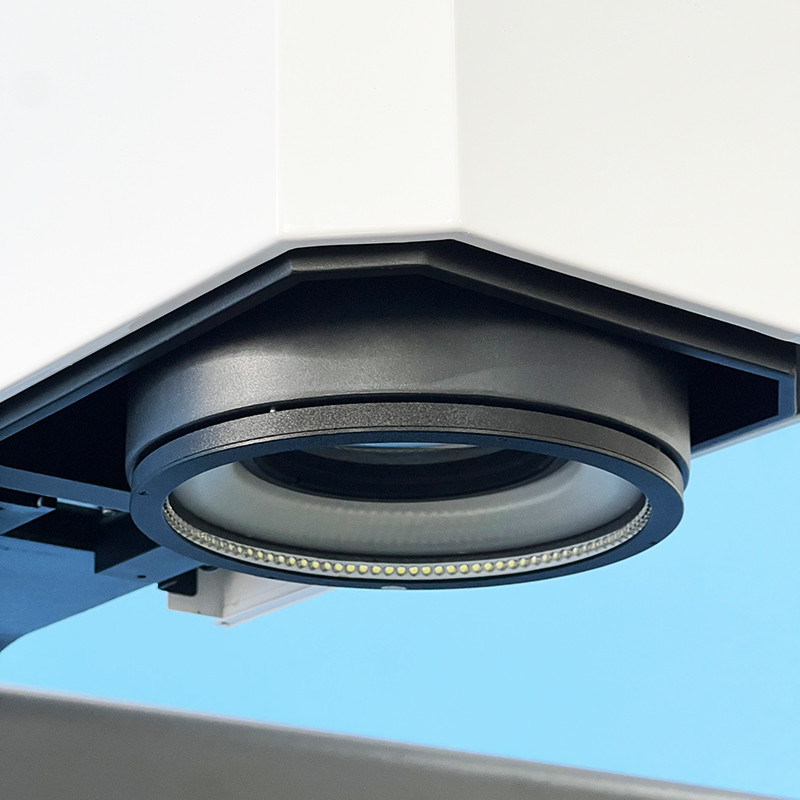

  • مجهز به منابع نوری مختلف و یک عملکرد بالابر هوشمند برای انطباق با سناریوهای اندازه‌گیری مختلف؛
  • نرم‌افزار اندازه‌گیری Geomea قدرتمند و آسان برای استفاده، کنترل کیفیت را افزایش می‌دهد؛
  • برنامه‌های اندازه‌گیری خودکار را می‌توان برای تکمیل کارآمد و سریع اندازه‌گیری‌های دسته‌ای تنظیم کرد؛
  • سنسورهای نور سفید غیر تماسی اختیاری را می‌توان برای اندازه‌گیری ضخامت، صافی و غیره استفاده کرد.
  • کاربرد:
  • می‌تواند برای اندازه‌گیری دقیق اشیاء با اندازه بزرگ اعمال شود



صنعت 3C: صفحه‌نمایش تلفن همراه، قاب تلفن همراه

  • صنعت الکترونیک: بردهای PCB
  • انرژی جدید: باتری‌های لیتیومی
  • صنعت خودرو: قطعات دقیق
  • مشخصات:
  • کالا



سیستم اندازه‌گیری دید فوری کنسولی



دستگاه اندازه‌گیری دید IVS-322
حرکت محور Y حرکت محور X/Y (میلی‌متر) (300*200) میلی‌متر
(400*300) میلی‌متر ابعاد (عرض*طول*ارتفاع) (1237*740*1664) میلی‌متر
(1337*840*1664) میلی‌متر اندازه بسته‌بندی (1400*960*1900) میلی‌متر
(1500*1060*1900) میلی‌متر وزن 380 کیلوگرم
600 کیلوگرم حرکت محور Z (میلی‌متر) 200 میلی‌متر
مقیاس‌های خطی 3 محور X/Y/Z رزولوشن مقیاس خطی وارداتی: 0.5um
حالت هدایت ریل خطی دقیق، ریل دوگانه دو لغزنده.
حالت عملیات کنترل‌کننده جوی استیک، عملکرد ماوس، برنامه تشخیص خودکار
ظرفیت بار 25 کیلوگرم
محیط کار دما 20 درجه سانتی‌گراد ± 2 درجه سانتی‌گراد، محدوده رطوبت
<2 درجه سانتی‌گراد در ساعت،

رطوبت 30~80٪، لرزش<0.002g,

<15Hzمنبع تغذیهAC220V/50Hz; 110V/60Hz
نرم‌افزار اندازه‌گیری Geomea
دوربین دوربین سیاه و سفید 1 اینچی 20 مگاپیکسلی
لنز دوگانه تله‌سنتریک لنز دوگانه تله‌سنتریک با نرخ دوگانه
بزرگنمایی 0.16X
0.64X اندازه‌گیری تصویر تکرارپذیری
بدون حرکت ±1μm ±0.5μm حرکت ±2μm
±1.5μm ±7μm بدون اتصال
±3.9μm ±2μm اتصال ±7μm
±4μm فاصله کار 145±2mm
145±2mm <0.02° <0.02°
<0.02° 6mm@25 lp/mm 6mm@25 lp/mm
0.6mm@64 lp/mm میدان دید (میلی‌متر) (D*H*V) 1 اینچ
82*55*100 21*14*25 53*44*69 13*11*17
2/3 اینچ رزولوشن
20um
7.8um سیستم روشنایی کنتور
روشنایی کانتور موازی LED سطح 0~255 سطح روشنایی LED قابل تنظیم مداوم
توضیحات مدل پیکربندی محصول (مثال با IVS-322): دسته محصول





2.5D



2.5D 2.5D خودکار 2.5D خودکار
دستگاه اندازه‌گیری دید

2.5D خودکار لیزر-اسکن و دید

دستگاه اندازه‌گیری

مدل

IVS-322A
حرکت محور Y 200 200
C اهمیت سنسور لنز زوم نوری
سنسور لنز زوم و سنسور لیزر پروب تماس بدون
بدون مدل‌ها و مشخصات سیستم اندازه‌گیری دید فوری: مدل‌ها و مشخصات سیستم اندازه‌گیری دید فوری:
لیزر Omron مدل‌ها و مشخصات سیستم اندازه‌گیری دید فوری: مدل



کد#



حرکت محور Y 502-120G حرکت محور Y 502-120G
200 502-120H 300 502-320G
200 502-320H 300 حرکت



مدل



حرکت محور X میلی‌متر حرکت محور Y میلی‌متر

حرکت استاندارد محور Z میلی‌متر

حداکثر حرکت سفارشی محور Z میلی‌متر

 100X100X100 IVS-111T
100 100 250X150X150 250X150X150 250X150X150 IVS-2515
250 150 IVS-432A 300 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. 400
300 200 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
200 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. IVS-432A
200 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. IVS-432A
400 300 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. 400
300 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد. 400
400 300 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
300 400 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
500 400 200 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
400 200 سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.





سیستم اندازه گیری دید فوری کانتیلیور اسکن لیزر خودکار اندازه گیری دید کاربر پسند 1

سیستم اندازه گیری دید فوری کانتیلیور اسکن لیزر خودکار اندازه گیری دید کاربر پسند 2

سیستم اندازه گیری دید فوری کانتیلیور اسکن لیزر خودکار اندازه گیری دید کاربر پسند 3
