3 محور سیستم اندازه گیری چشم انداز فوری Cantilever تجهیزات اندازه گیری خودکار

1 مجموعه
MOQ
Can be discussed
قیمت
3 محور سیستم اندازه گیری چشم انداز فوری Cantilever تجهیزات اندازه گیری خودکار
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 502-320J
سفر محور X/Y: (500*400) میلی متر
ابعاد (WxDxH): (1437*940*1664) میلی متر
وزن: 750 کیلوگرم
Z Axis Travel: 200 میلی متر
مقیاس های خطی محور X/Y/Z-3: وضوح مقیاس خطی وارداتی: 0.5um
ظرفیت بار: ＜25 کیلوگرم
نرم افزار اندازه گیری: Geomea
برجسته کردن:

3 محور سیستم اندازه گیری چشم انداز فوری,سیستم اندازه گیری لحظه ای اتوماتیک,تجهیزات اندازه گیری خودکار کانتیلیور

,

Automatic Instant Vision Measuring System

,

Cantilever Automatic Measuring Equipment
اطلاعات اولیه
محل منبع: جیانگمن، چین
نام تجاری: SINOWON
گواهی: CE/ROHS
شماره مدل: IVS-542C
سند: D4 Sinowon iVS Series Canti...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه/ماه
توضیحات محصول

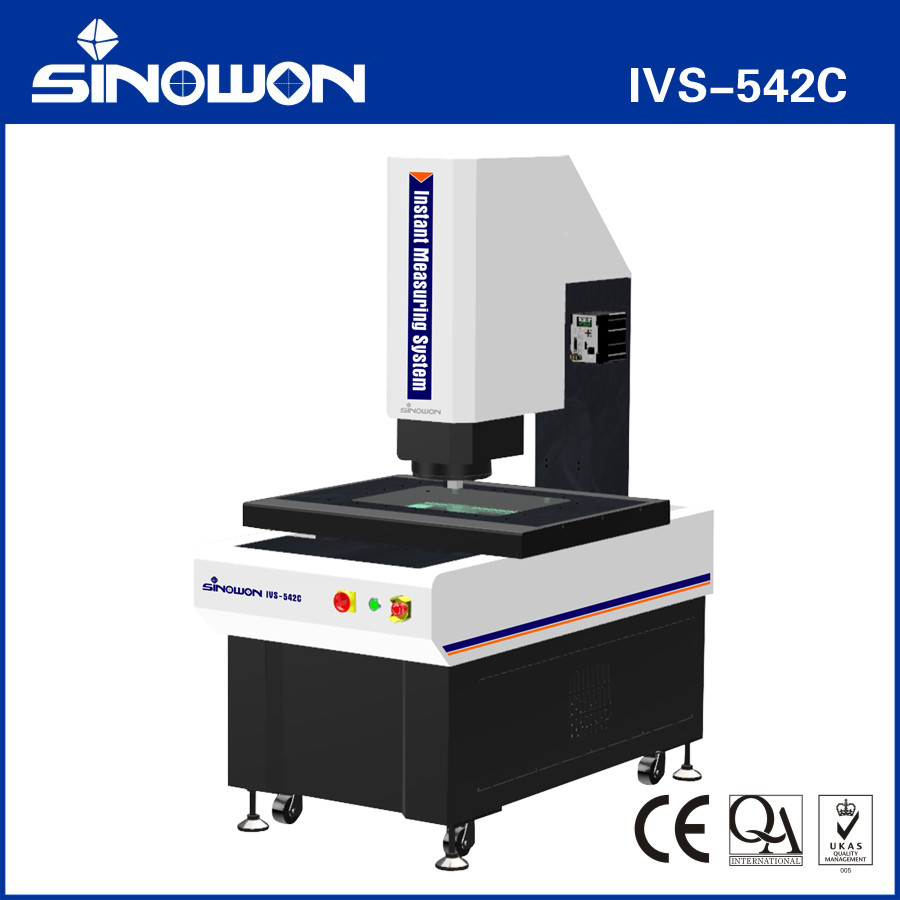

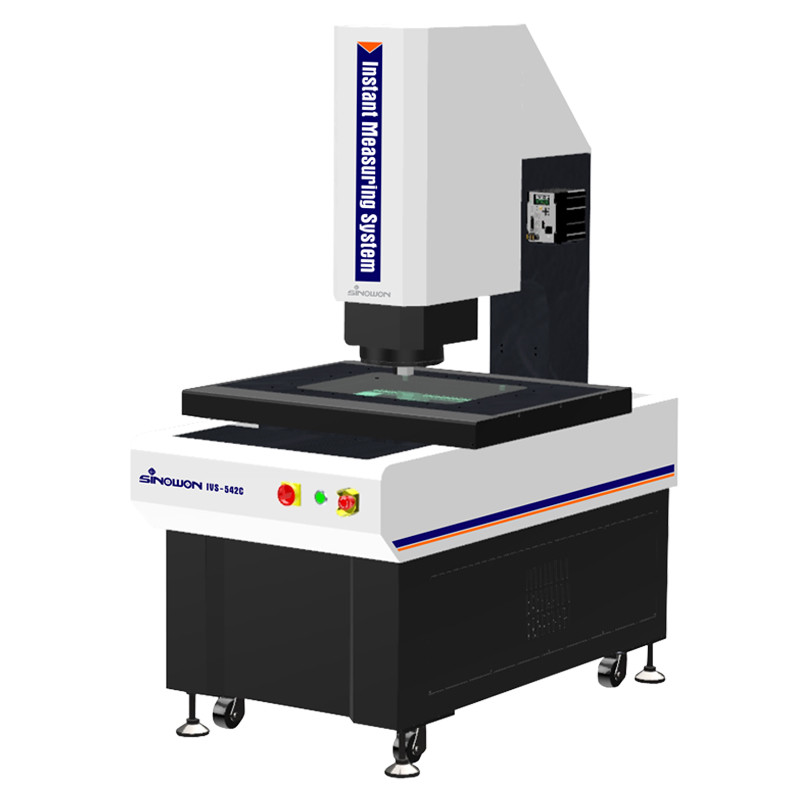

سیستم اندازه‌گیری دید فوری کنسولی IVS-542C

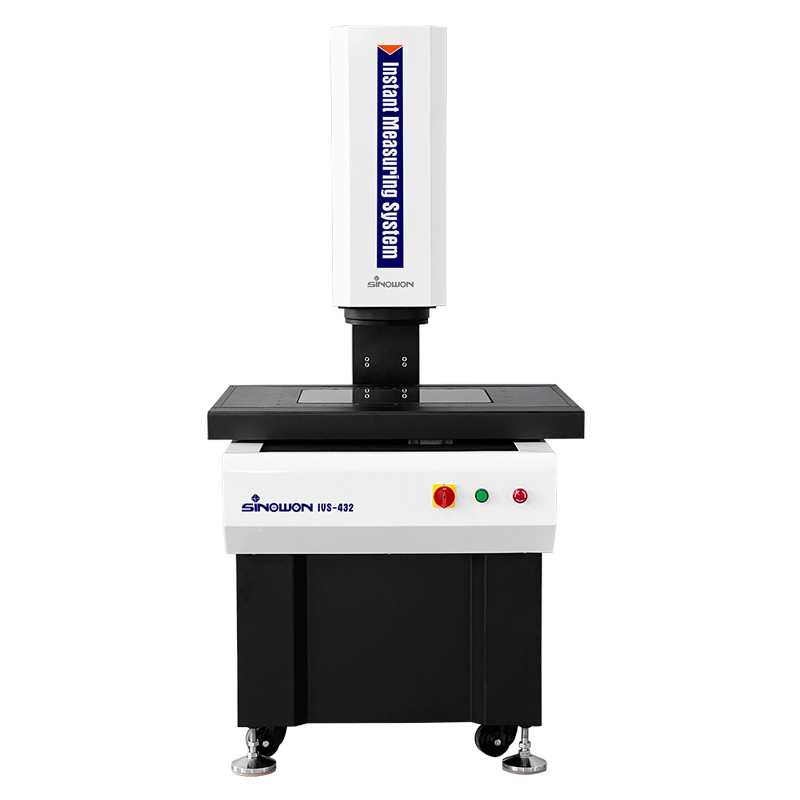

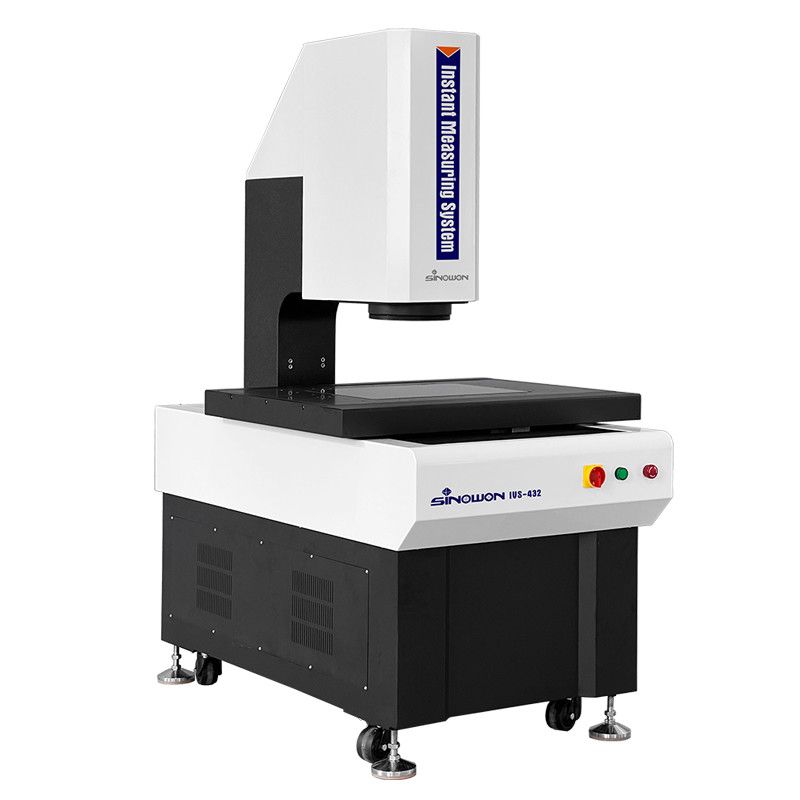

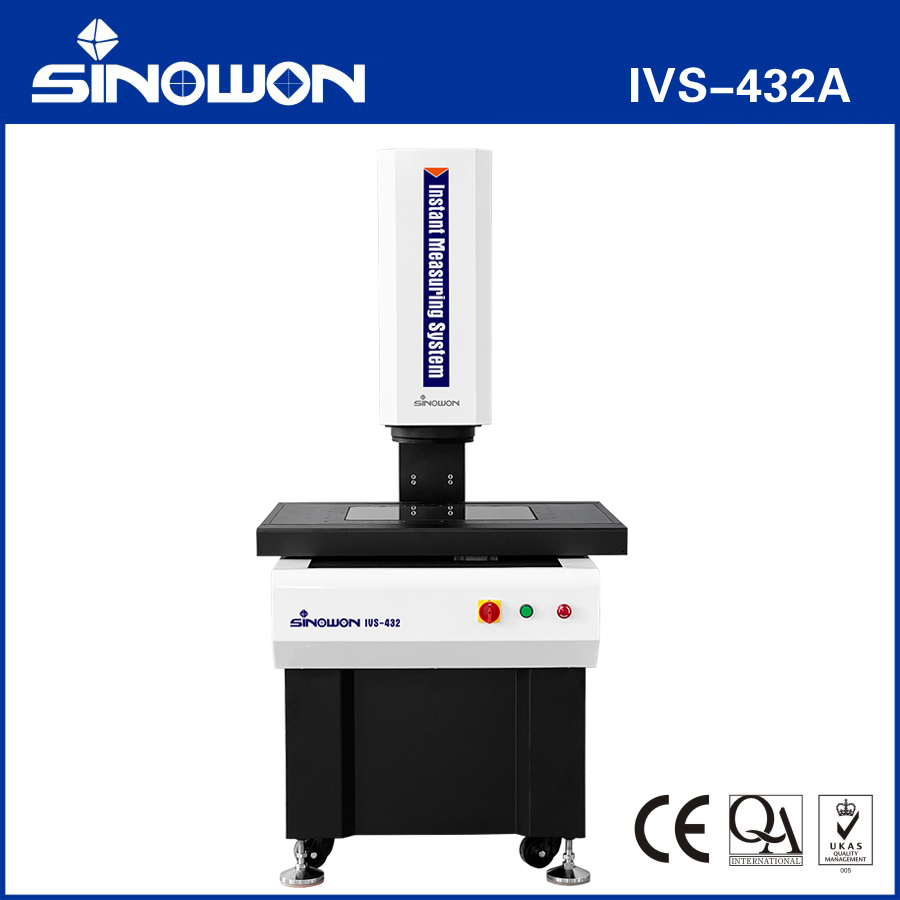

3 محور سیستم اندازه گیری چشم انداز فوری Cantilever تجهیزات اندازه گیری خودکار 0



معرفی محصول:



سری IVS یک دستگاه اندازه‌گیری دید فوری کاملاً خودکار کنسولی با سیستم لنز دو برابر بزرگنمایی است که برای اندازه‌گیری GD&T با کنترل موتوری خودکار سه محور توسعه یافته است. این دستگاه مجهز به فوکوس خودکار، کنترل نورپردازی خودکار و حرکت خودکار پیکربندی سخت‌افزاری و نرم‌افزاری است تا اندازه‌گیری ابعاد خطی و هندسی را سریع و دقیق انجام دهد.



ویژگی‌های محصول:c:

  • مجهز به دوربین 20 مگاپیکسلی و لنز دوگانه تله‌سنتریک با بزرگنمایی دوگانه، کیفیت تصویر عالی است؛
  • طراحی تله‌سنتریک بالا زیر 0.02 درجه، دقت اندازه‌گیری را برای محصولاتی با تفاوت ارتفاع قابل توجه تضمین می‌کند؛
  • اعوجاج کم TV زیر 0.01٪ و یکنواختی اعوجاج در کل تصویر، دقت تکرارپذیری دینامیکی اندازه‌گیری را تضمین می‌کند؛
  • طراحی بزرگنمایی دوگانه، اندازه‌گیری کارآمد با میدان دید وسیع و اندازه‌گیری با دقت بالا با بزرگنمایی زیاد را امکان‌پذیر می‌کند و نیازهای دوگانه مشتریان را برای کارایی و دقت برآورده می‌کند؛
  • کنترل دقیق خودکار CNC سه محور XYZ، موقعیت‌یابی دقیق را تضمین می‌کند؛
  • استفاده از پایه و ستون مرمر هندی، پایداری خوبی را فراهم می‌کند؛
  • ریل‌های خطی دقیق، پیچ‌های ساچمه‌دار زمینی، سروو موتورهای AC و غیره، دقت و پایداری سیستم حرکتی را تضمین می‌کنند؛
  • مقیاس خطی با دقت بالا 0.5 میکرومتر، دقت موقعیت‌یابی و اندازه‌گیری سیستم را تضمین می‌کند؛
  • مجهز به منابع نوری مختلف و یک عملکرد بالابر هوشمند برای انطباق با سناریوهای اندازه‌گیری مختلف؛
  • نرم‌افزار اندازه‌گیری Geomea قدرتمند و آسان برای استفاده، کنترل کیفیت را افزایش می‌دهد؛
  • برنامه‌های اندازه‌گیری خودکار را می‌توان برای تکمیل کارآمد و سریع اندازه‌گیری‌های دسته‌ای تنظیم کرد؛
  • سنسورهای نور سفید غیر تماسی اختیاری را می‌توان برای اندازه‌گیری ضخامت، صافی و غیره استفاده کرد.



کاربرد:

  • می‌تواند برای اندازه‌گیری دقیق اشیاء با اندازه بزرگ اعمال شود
  • صنعت 3C: صفحه‌نمایش تلفن همراه، قاب تلفن همراه
  • صنعت الکترونیک: بردهای PCB
  • انرژی جدید: باتری‌های لیتیومی
  • صنعت خودرو: قطعات دقیق



مشخصات:



کالا سیستم اندازه‌گیری دید فوری کنسولی
مدل IVS-322 IVS-432
حرکت محور X/Y (میلی‌متر) (300*200) میلی‌متر (400*300) میلی‌متر
ابعاد (عرض*عمق*ارتفاع) (1237*740*1664) میلی‌متر (1337*840*1664) میلی‌متر
اندازه بسته‌بندی (1400*960*1900) میلی‌متر (1500*1060*1900) میلی‌متر
وزن 380 کیلوگرم 600 کیلوگرم
حرکت محور Z (میلی‌متر) 200 میلی‌متر
مقیاس‌های خطی محور X/Y/Z-3 رزولوشن مقیاس خطی وارداتی: 0.5um
حالت هدایت ریل خطی دقیق، ریل دوگانه دو لغزنده.
حالت عملیات کنترل‌کننده جوی استیک، عملکرد ماوس، برنامه تشخیص خودکار
ظرفیت بار ＜25 کیلوگرم
محیط کار

دما 20℃±2℃، محدوده رطوبت<2℃/ساعت،

رطوبت 30~80٪، لرزش<0.002g, <15Hz
منبع تغذیه AC220V/50Hz; 110V/60Hz
نرم‌افزار اندازه‌گیری Geomea
دوربین 1’” دوربین سیاه و سفید 20 مگاپیکسلی
لنز دوگانه تله‌سنتریک لنز دوگانه تله‌سنتریک با نرخ دوگانه
بزرگنمایی 0.16X 0.64X
اندازه‌گیری تصویر تکرارپذیری بدون حرکت ±1μm ±0.5μm
حرکت ±2μm ±1.5μm
دقت* بدون اتصال ±3.9μm ±2μm
اتصال ±7μm ±4μm
فاصله کار 145±2mm 145±2mm
تله‌سنتریک ＜0.02° ＜0.02°
عمق میدان 6mm@25 lp/mm 0.6mm@64 lp/mm
میدان دید (میلی‌متر) (D*H*V) 1” 82*55*100 21*14*25
53*44*69 13*11*17
2/3”
رزولوشن 20um 7.8um
سیستم روشنایی کنتور روشنایی کانتور موازی LED
سطح 0~255 سطح روشنایی LED قابل تنظیم مداوم





توضیحات مدل پیکربندی محصول (مثال با IVS-322):



دسته محصول 2.5D 2.5D
کالا

2.5D خودکار

دستگاه اندازه‌گیری دید

2.5D لیزر-اسکن و دید خودکار

دستگاه اندازه‌گیری
مدل IVS-322A IVS-322C
نوع A C
اهمیت سنسور لنز زوم نوری سنسور لنز زوم و سنسور لیزر
پروب تماس بدون بدون
ماژول لیزر بدون لیزر Omron



مدل‌ها و مشخصات سیستم اندازه‌گیری دید فوری:



مدل کد# مدل کد#
IVS-322A 502-120G IVS-432A 502-120H
IVS-322C 502-320G IVS-432C 502-320H



جدول راهنمای فضای اندازه‌گیری سیستم اندازه‌گیری دید فوری:



حرکت مدل حرکت محور X میلی‌متر

حرکت محور Y

میلی‌متر

 حرکت استاندارد محور Z میلی‌متر حداکثر حرکت سفارشی محور Z میلی‌متر
100X100X100 IVS-111T 100 100 100 ------
250X150X150 IVS-2515 250 150 200 300
300X200X200 IVS-3020 300 200 200 400
IVS-322A 300 200 200 250
IVS-322C 300 200 200 250
400X300X200 IVS-432A 400 300 200 300
IVS-432C 400 300 200 300
300X400X200 AutoFlash432A 400 300 200 400
AutoFlash432C 400 300 200 400
400X500X200 AutoFlash542A 500 400 200 400
AutoFlash542C 500 400 200 400



سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.

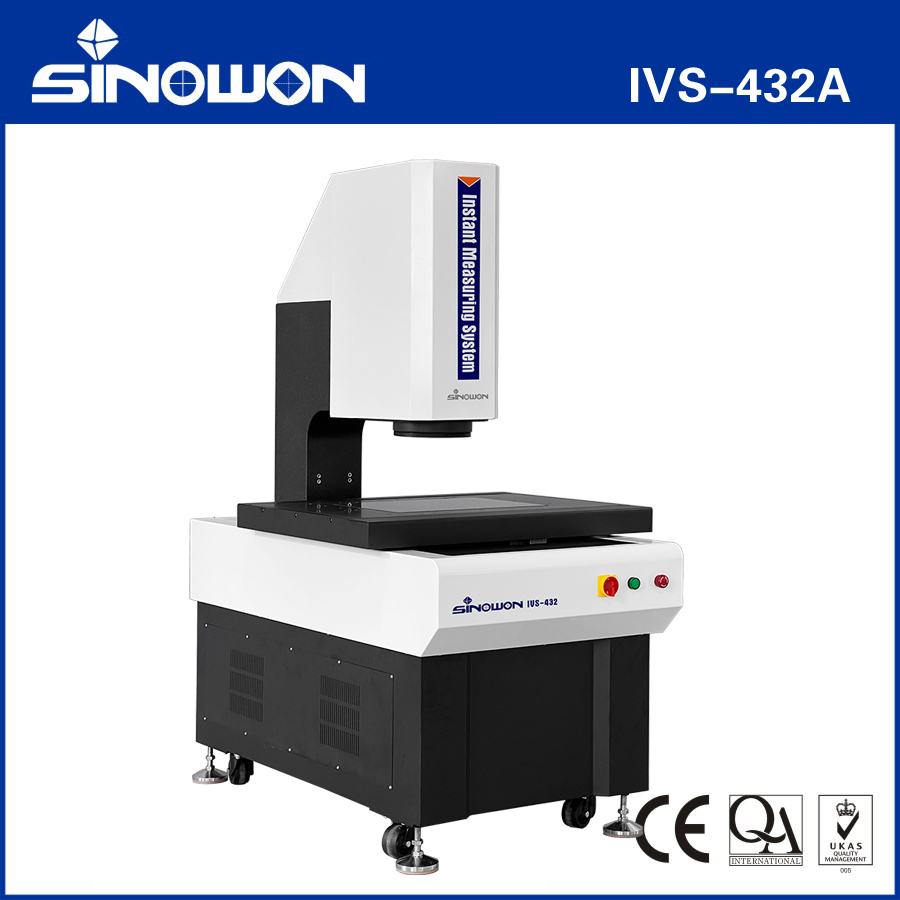

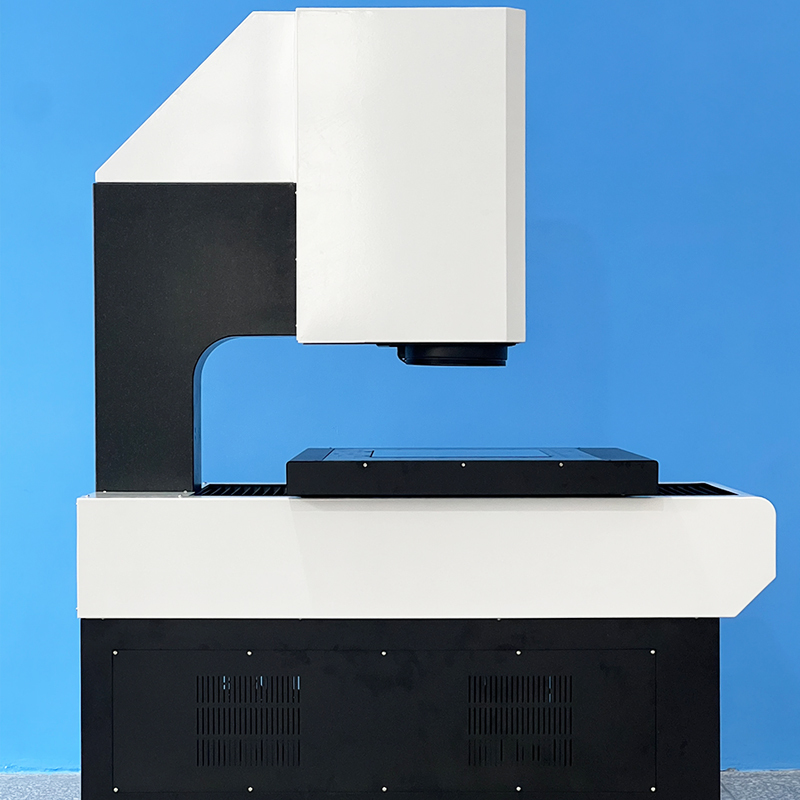

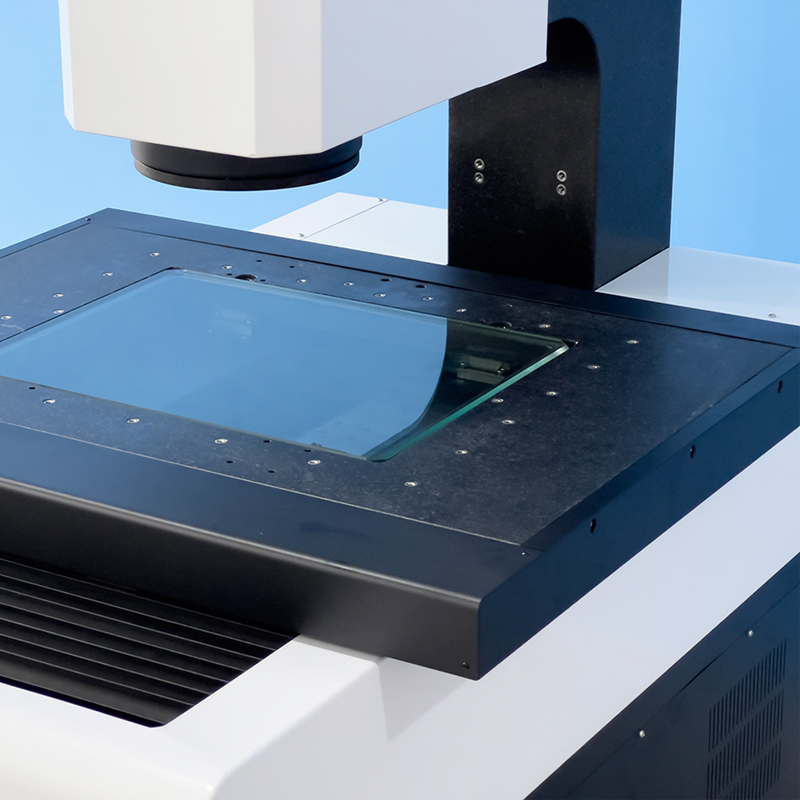

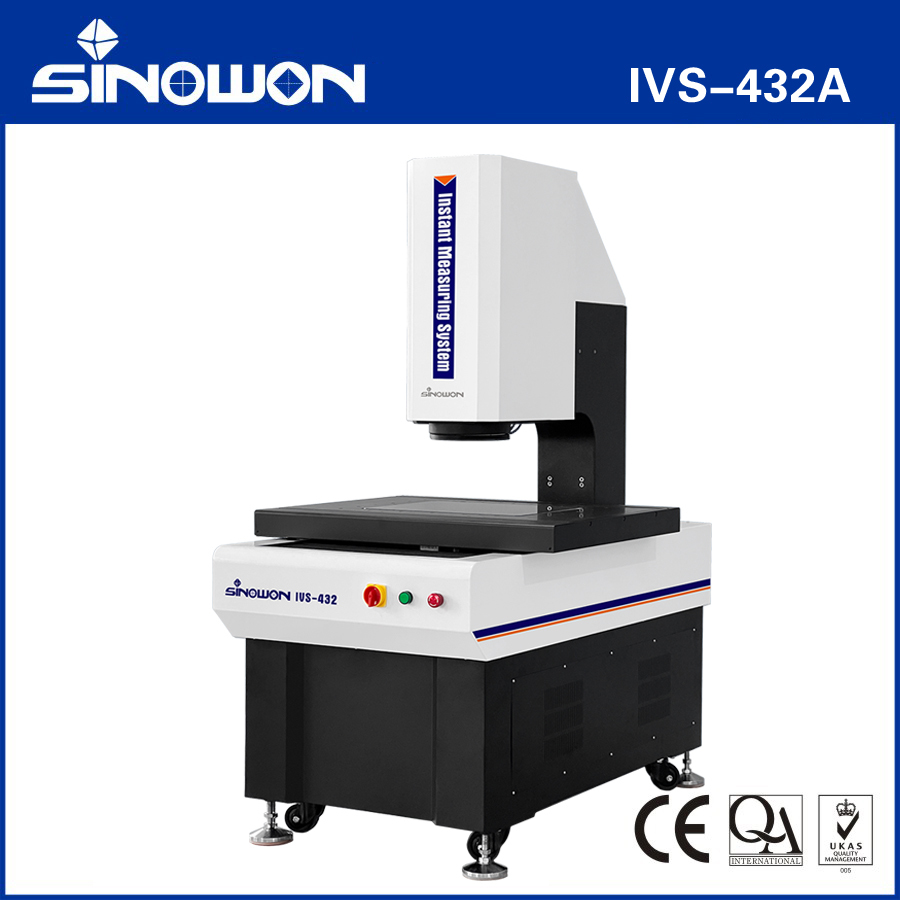

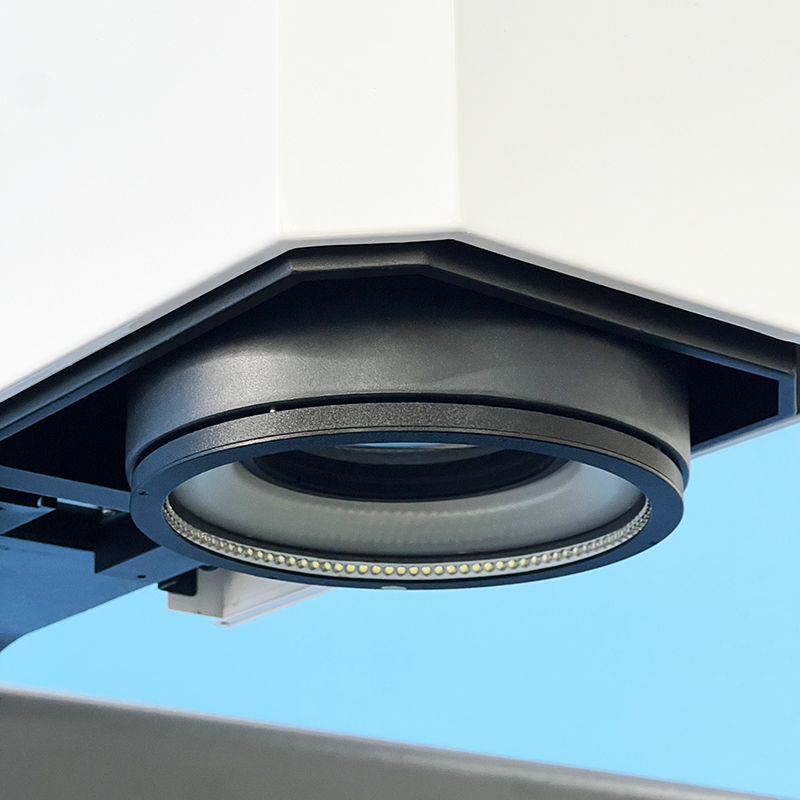

3 محور سیستم اندازه گیری چشم انداز فوری Cantilever تجهیزات اندازه گیری خودکار 1

3 محور سیستم اندازه گیری چشم انداز فوری Cantilever تجهیزات اندازه گیری خودکار 2

3 محور سیستم اندازه گیری چشم انداز فوری Cantilever تجهیزات اندازه گیری خودکار 3
