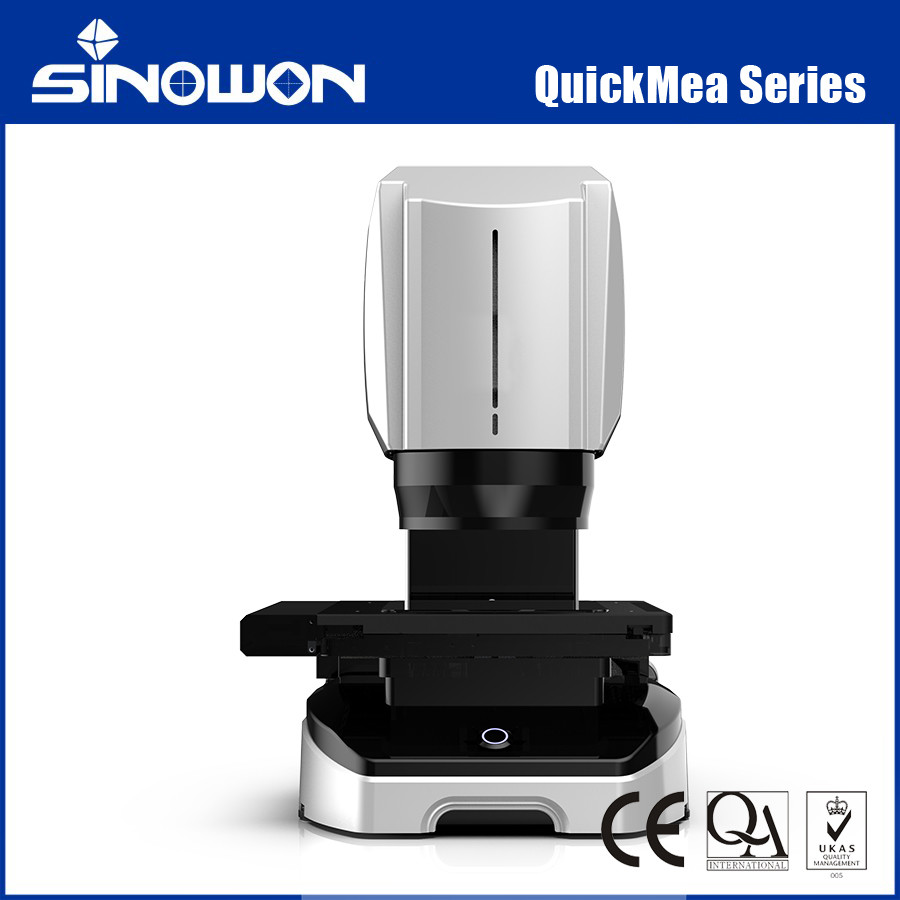

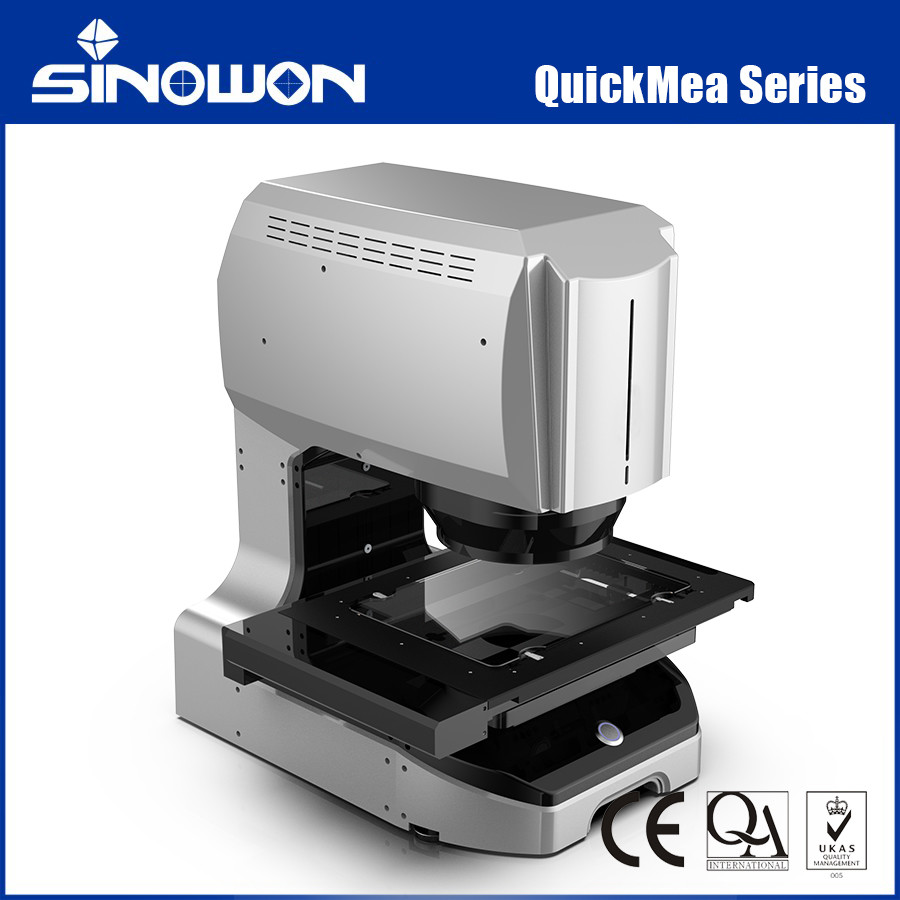

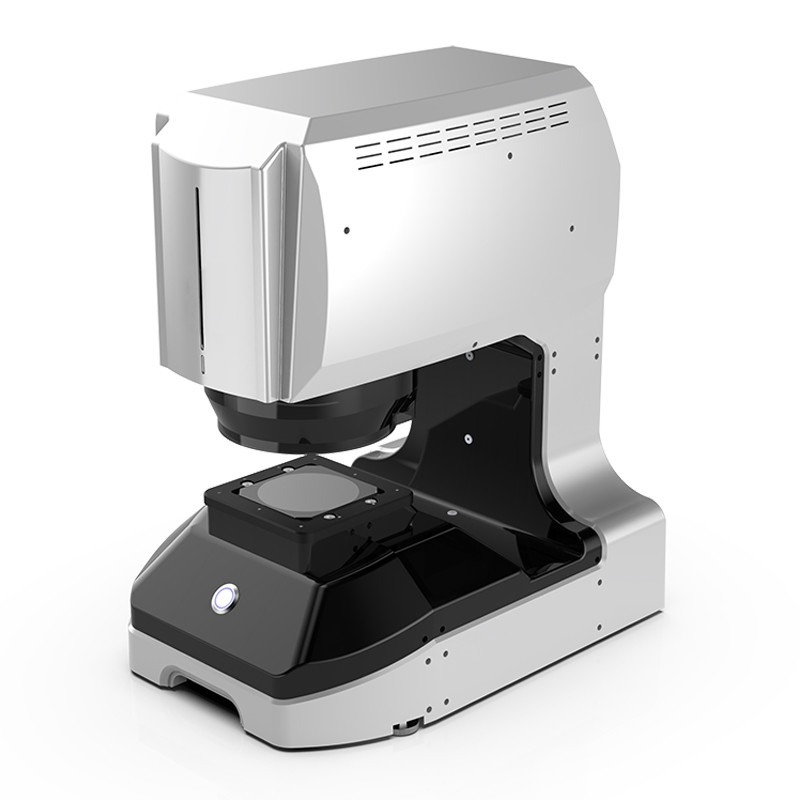

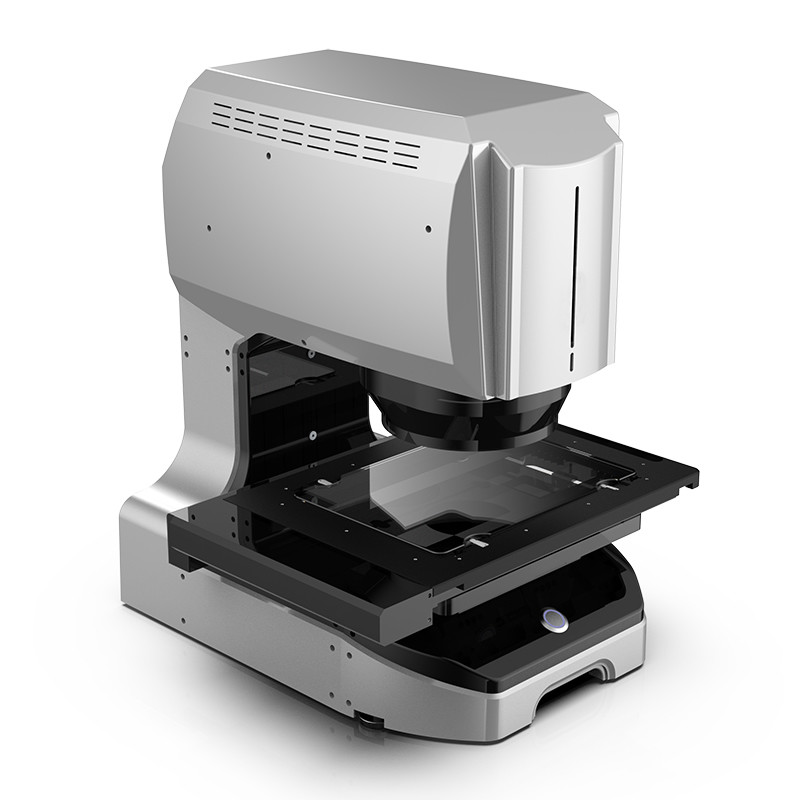

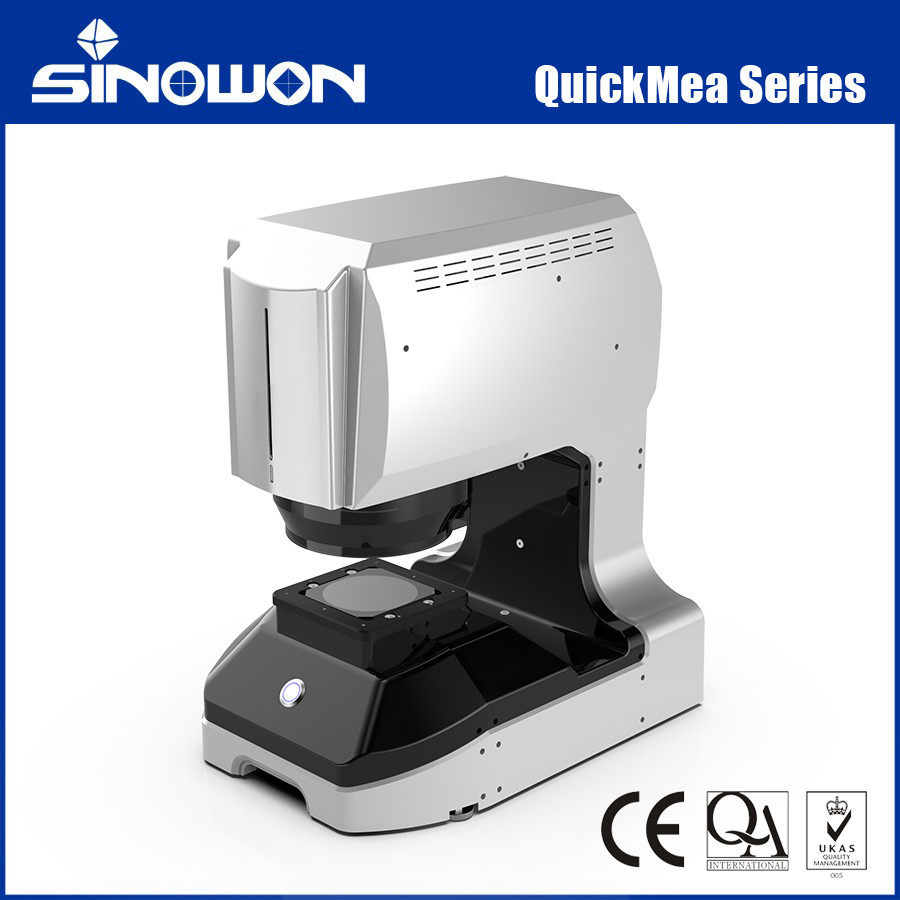

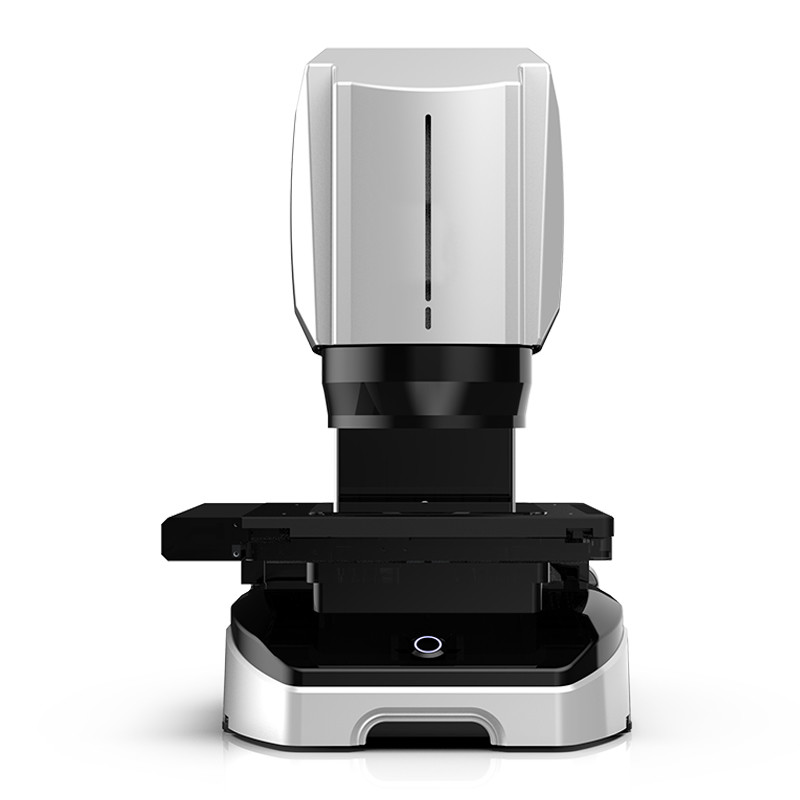

سیستم دید فوری QuickMeaسری
مشخصات محصولc:
سیستم اندازه گیری فوری روی بنچ
● ساختار میز، اندازه فشرده، آسان برای دست زدن.
● اندازه گیری یک دکمه، همچنین می تواند با سیگنال IO برای دستیابی به اندازه گیری خودکار مطابقت داشته باشد.
● گزارش می تواند به طور خودکار به سیستم مدیریت داده ها آپلود شود.
اندازه گیری با دقت بالا تحت نور سطح
● مجهز به لنز دوگانه بزرگنمایی و دو دوربین 20MP، نور سطح چند زاویه اتوماتیک و نور سطح هم محوری اختیاری.
● با الگوریتم محاسبات لبه هوش مصنوعی مستقل قدرتمند، می تواند به راحتی جستجوی دقیق لبه را در سطح و فیلتر کردن مناطق نادرست برای هرج و مرج مرزی تحقق بخشد.
● تکرار اندازه گیری نور سطح نیز می تواند به سطح مشابه نور پایین برسد.
اندازه گیری سریع و کار آسان
● برای اندازه گیری نمونه ها نیازی به موقعیت گذاری نیست، نمونه ها را می توان در هر موقعیت قرار داد.
●می تواند 100 ابعاد و 512 ویژگی را در یک ثانیه اندازه گیری کند، که زمان اندازه گیری را به شدت کاهش می دهد.
●رابط کار نرم افزار ساده و قابل درک است و برنامه اندازه گیری و تنظیم پارامتر را می توان به راحتی نوشت.
●با فوکوس خودکار، اشتباهات ناشی از فاصله فوکوس را از بین ببرید.
●موقعیت مکانی خودکار و عملکرد اندازه گیری خودکار، هر عملیاتی می تواند نتایج اندازه گیری پایدار را با یک دکمه به دست آورد.
راحت|یک دکمه برای اندازه گیری
ترکیب قدرتمند سخت افزاریاندازه گیری دقیق
مجهز به لنز دوگانه کم انحراف با بزرگنمایی دوگانه و دو دوربین 20MP ، نور سطح چند زاویه اتوماتیک و نور سطح تک محوری اختیاری.با الگوریتم محاسبات مستقل AI قدرتمند، آن را می تواند به راحتی تحقق دقیق لبه جستجو در سطح و فیلتر مناطق ناقص برای هرج و مرج مرز.تکرار اندازه گیری نور سطحی نیز می تواند به سطح مشابه نور پایین برسد.
لنز دوگانه کم انحراف با بزرگنمایی دوگانه تلسنتریک
طراحی لنز تلی سنتریک انحرافات نوری را کاهش می دهد و تصویر را واقع بینانه تر و دقیق تر می کند که به ویژه برای کاربردهایی که نیاز به اندازه گیری دقیق دارند مهم است.که قطعه کار را می توان به صورت تصادفی قرار داد تا نتایج دقیق اندازه گیری حاصل شود.
تمرکز نوری خودکار
مجهز به لنز نوری دو طرفه ، می تواند به طور خودکار با توجه به موقعیت اندازه گیری تمرکز کند و زمان تنظیم پرسنل را کاهش دهد.
تصویر صفحه نمایش بزرگ جدیدe, mپیکسل سنگ معدن در هر واحد برای دقت بیشتر
دقت تصویربرداری بالاتر در مقایسه با لنز سنتی.
سي دي دي 20MP با دقت بالا
با استفاده از یک دوربین سیاه و سفید 120 مگاپیکسلی، تعداد پیکسل ها به دو برابر مدل های سنتی افزایش یافته است.و لبه های کوچکی که در گذشته دشوار بود برای مشاهده نیز می تواند مشاهده شودبا اندازه گیری متحرک، تغییر میدان دید، این سیستم می تواند اندازه گیری دقیق و گسترده را به دست آورد، در حالی که دقت را بهبود می بخشد و زمان اندازه گیری را کوتاه می کند.
سیستم نوری قابل تغییر با میدان دید دوگانه
رسیدن به میدان دید بزرگ و اندازه گیری همزمان با دقت بالا، سریعتر و هوشمندانه تر.
زیر...پردازش تصویر پیکسل
یک پیکسل را به ۱۰۰ قسمت مساوی تقسیم کنید تا لبه ها تشخیص داده شوند و محاسبه کنید.
حذف خودکار ناهنجاری ها
به طور خودکار از بین بردن ناهنجاری زمانی که لبه های استخراج شده دارای burrs یا نقص
منبع نور قابل تنظیم
تنظیم چندین واحد روشنایی به یک با بلند کردن نور سطح چند زاویه ای. این نرم افزار مجهز به عملکرد تنظیم خودکار نور است.از طریق سنسور روشنایی داخلی برای منبع نور محیطی مختلف، سیستم می تواند به طور خودکار به بهترین شرایط روشنایی تنظیم شود.
سیستم روشنایی گسترده
مجهز به چندین سیستم روشنایی نوری متغیر، پشتیبانی نور سطح بالا و پایین است، مناسب برای طیف گسترده ای از مقادیر میدان اندازه گیری.
نرم افزار جدید خود توسعه یافته
نرم افزار Quickmea، نرم افزار اندازه گیری بینایی حرفه ای، توسط Sinowon به طور مستقل، با حقوق مالکیت معنوی مستقل توسعه یافته است.نرم افزار Quickmea دارای رابط کاربری دوستانه است، عملکرد قدرتمند و عملی است. آن را آسان برای کار سریع است. علاوه بر این، آن را می توان با توجه به نیاز کاربر سفارشی، به منظور بهبود بهره وری کار به طور موثر.
معرفی عملکرد
| ابزار سریع |
سیستم مختصات (وضعیت، خط نقطه، خط خط) ، پایه (نقطه، خط، دایره، قوس) ، زاویه (خط خط) ،
فاصله (خط-خط، نقطه-خط، نقطه-نقطه، دایره- دایره، دایره-خط، نقطه دایره)
|
| ابزار کمکی |
نقاط (نقطه های میانی، تقاطع ها) ، لبه های ترکیب شده (خط، دایره) ، خطوط (خط های مرکزی، خطوط عمودی، خطوط موازی، خطوط لمسی، خطوط عبور از نقاط، خطوط مستقیم تقریبی) ,دایره ها (دائره های میانگین، دایره های ساخته شده در نقاط میانی، دایره های کمکی، دایره های لمسی، دایره های درون) |
| تحمل های هندسی |
تحمل شکل (راست بودن واقعی، گرد بودن واقعی، محدوده، مسطحیت) ، تحمل جهت گیری (راست بودن، موازی) تحمل موقعیت (موقف نقطه ای، تمرکز، تقارن) |
| کاربرد های ویژه |
حداکثر نقطه، حداقل نقطه (مربع، دایره، قوس) ، خط (خط قله) ، دایره (دیر قله، قله قله) ، فاصله پچ (اتجاه مستقیم، جهت محوری) ، زاویه پچ (اتجاه خطی) ،جهت محاصره)، زاویه R، سطح C، سوراخ، دایره کراس، محیط، منطقه، پیچ، دنده |
| ابزارهای مشترک |
ساخت (فاصل، فاصله، زاویه، نقطه، بخش خط، دایره، قوس، بیضی، هواپیما، دایره، مستطیل، و غیره) ، تجزیه و تحلیل (متعدد ابزار، اتوماتیک، عمودی، ترکیب نقطه وسط، دایره نقطه وسط،تقاطع، برابر کننده ، دایره نقاشی شعاعی ، دایره لمس دو خط ، موازی ، لمس ، دور دایره لمس به داخل دایره لمس ، حداقل دامنه ، مثلث لمس به سیلندر ، حالت سه بعدی)ابزار (نقطه دستی)، نقطه تمرکز، جعبه گرد برای گرفتن نقاط، جعبه مربع برای گرفتن نقاط، اسکن خط، اسکن قوس، اسکن دایره، نقاط مشخص، اسکن بیضی، اسکن مستطیل، اسکن دایره، اسکن دایره کنتور،اسکن محدوده بسته، اسکن عناصر بسته، اسکن عناصر نوع باز) ، سیستم مختصات (مکمل هواپیما، تکمیل محور، تنظیمات سیستم مختصات، تماس، جهت XYZ، هواپیما کار) |
مشخصات:
| مدل |
QuickMea100 |
QuickMea202 |
QuickMea302 |
QuickMea403 |
| محدوده اندازه گیری |
X |
φ100 |
115 میلی متر |
۲۱۵ میلی متر |
۳۱۵ میلی متر |
| Y |
145 میلی متر |
145 میلی متر |
۲۴۵ میلی متر |
| Z |
75 میلی متر |
75 میلی متر |
75 میلی متر |
75 میلی متر |
| مسافت پرواز |
حالت دقت بالا |
20.5*13.5mm |
135*155 میلی متر |
۲۳۵*۱۵۵ میلی متر |
335*255mm |
| حالت میدان گسترده |
φ100mm |
200*200 میلی متر |
۳۰۰*۲۰۰ میلی متر |
۴۰۰*۳۰۰ میلی متر |
| تکرار |
حالت دقت بالا |
بدون ميز حرکت ميکنه |
0.4μm |
| با جدول حرکت |
|
1.2μm |
1.2μm |
1.2μm |
| حالت میدان گسترده |
بدون ميز حرکت ميکنه |
0.8μm |
| با جدول حرکت |
|
1.8μm |
1.8μm |
1.8μm |
| وضوح صفحه نمایش |
0.1μm |
| دقت |
دقت بالا |
بدون تعهد*1 |
±1.5μm |
| با پيوند*2 |
|
±2+L/200μm |
±2+L/200μm |
±2+L/200μm |
| میدان گسترده |
بدون تعهد*1 |
±2.5μm |
| با پيوند*2 |
|
±4+L/200μm |
±4+L/200μm |
±4+L/200μm |
| دوربین |
" 20MP CCD * 2 |
| لنز |
لنز تلسنتریک دوگانه بزرگنمایی |
| سیستم های روشنایی |
نور پایین |
نور سبز موازی پایین |
| نور سطح |
چراغ سفید چهار حلقه ای |
| نور پایین |
چراغ سبز جهت دار (موتر دار) |
| نور هم محوری |
اختیاری |
| مشخصات میز چرخشی افقی (اختیاری) |
زاویه چرخش |
رزولوشن 0.02°، محدوده 360° |
| سرعت چرخش |
0.2-2r/ ثانیه |
| حداکثر قطر قابل اندازه گیری |
Φ60mm |
| ظرفیت |
5 کیلوگرم |
| نرم افزار اندازه گیری |
نرم افزار QuickMea CAD++ |
| منبع برق |
220 ولت±10٪، 50 هرتز |
| محیط کار |
درجه حرارت: 20±2°C، رطوبت: 30-80٪، لرزش: <0.002g,15HZ |
| ابعاد (L*W*H) mm |
۵۶۵*۴۳۵*۶۳۵ میلی متر |
۵۸۶*۴۳۵*۶۳۵ میلی متر |
۵۸۶*۵۰۵*۶۳۵ میلی متر |
۶۹۵*۶۳۵*۶۵۰ میلی متر |
