خانه /محصولات/دستگاه های آزمایش پوشش/دستگاه آزمایش پوشش برش دقیق ST-5000G

دستگاه آزمایش پوشش برش دقیق ST-5000G

1 مجموعه
MOQ
Can be discussed
قیمت
دستگاه آزمایش پوشش برش دقیق ST-5000G
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
صافی بستر: <10u
عرض پوشش: 450 میلی متر
ترشوندگی بستر: <15 درجه
دمای بستر: 23±2℃
روش تشکیل فیلم: پوشش شکاف
ویسکوزیته: 300nm ~ 10um (فلم خشک)
یکسانی شکل گیری فیلم: ≤ 5% در فیلم، ≤ 5% بین فیلم ها
برجسته کردن:

دستگاه آزمایش پوشش,دستگاه آزمایش پوشش برش دقیق,دستگاه آزمایش پوشش برش دقیق

,

Precision Slit Coating Testing Machine

,

Precision slit coating testing machine
اطلاعات اولیه
محل منبع: دونگوان، چین
نام تجاری: SQP
گواهی: CE/ROHS
شماره مدل: ST-5000G
سند: D4 Sinowon ST-5000G Precisi...a1.pdf
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 50 ست / ماه
توضیحات محصول

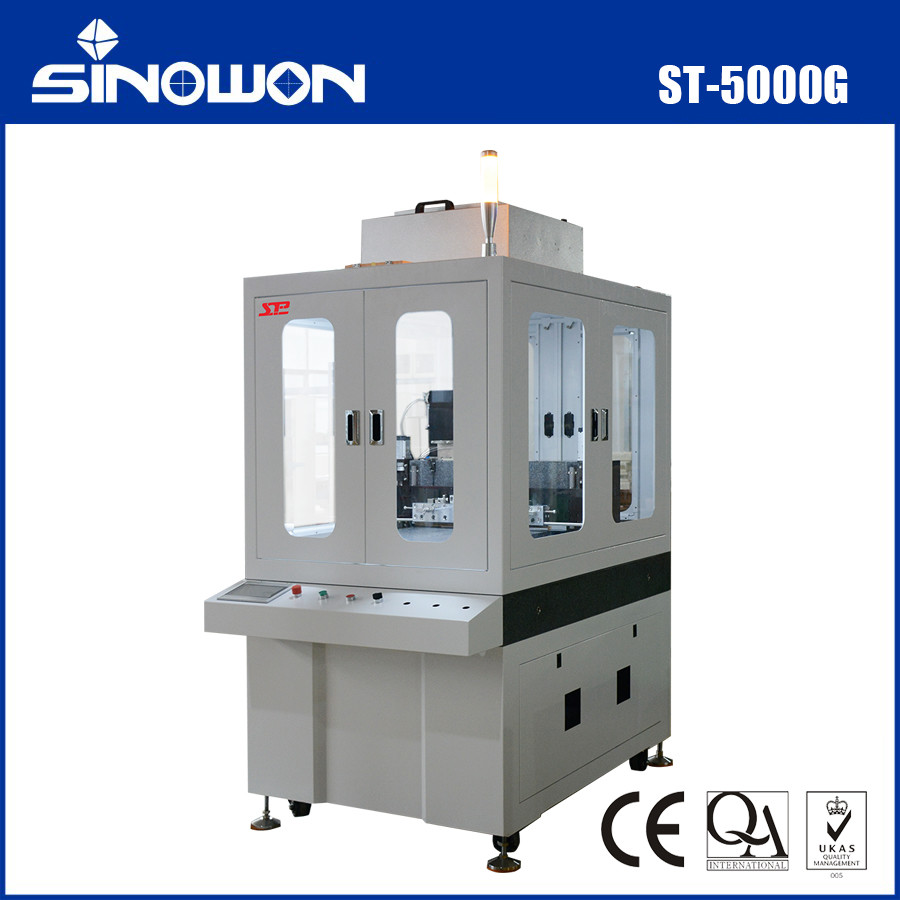

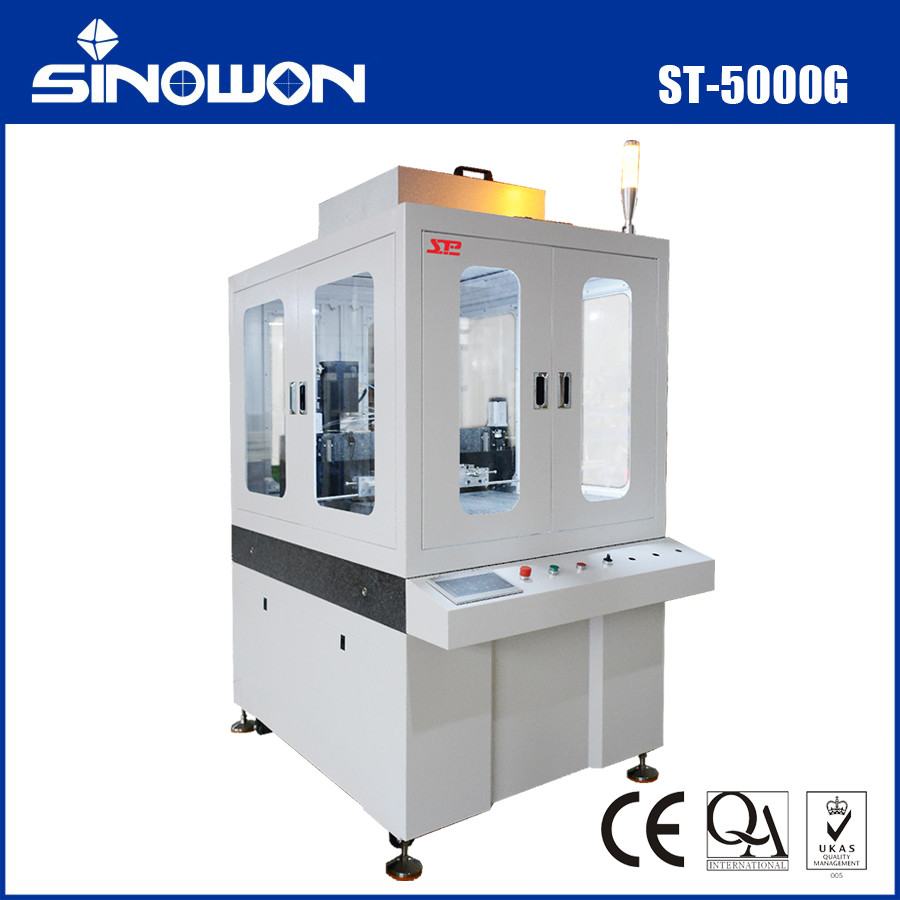

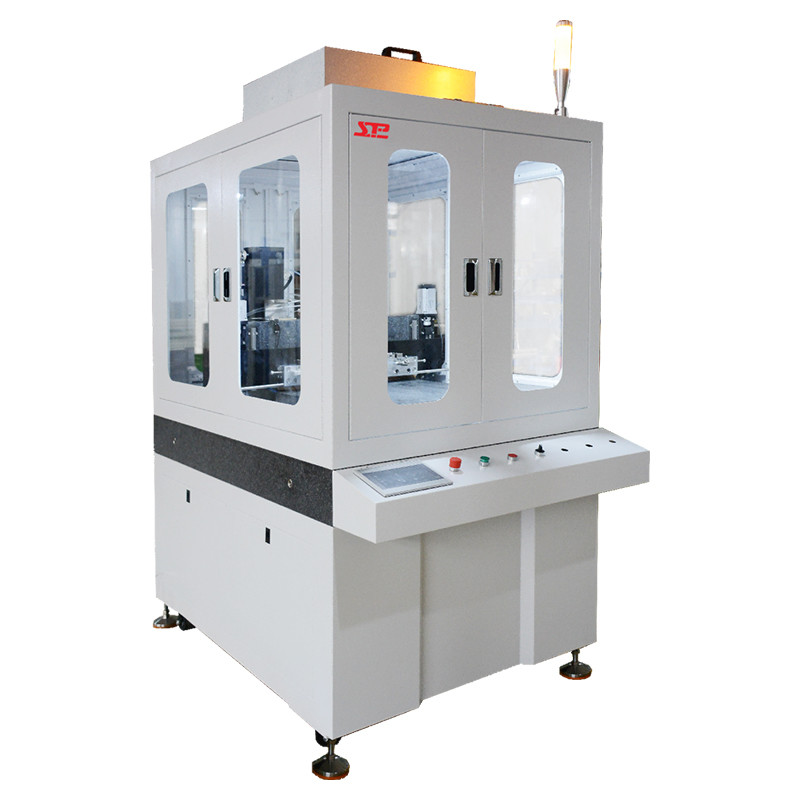

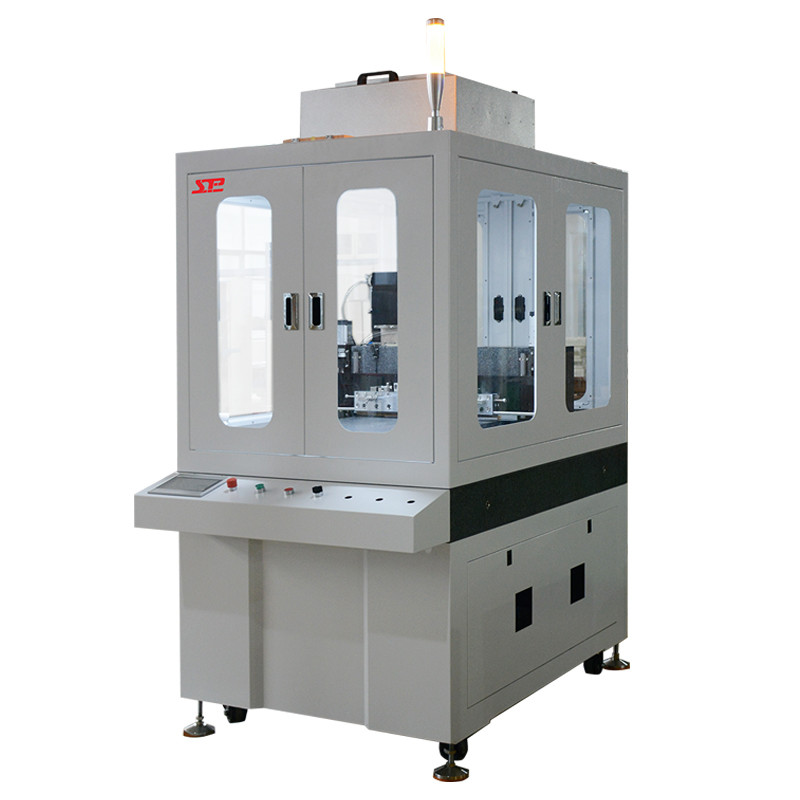

ST-5000G دستگاه آزمایش پوشش شکاف دقیق

دستگاه آزمایش پوشش برش دقیق ST-5000G 0​


محصولمنمقدمه:
ST-5000G Precision Coating Experimental Coating Machine یک نوع جدید از ماشین پوشش تجربی با دقت بالا، قابلیت اطمینان بالا و ثبات بالا است. ویژگی های تجهیزات عبارتند از:با پمپ چسبنده با دقت بالا و قطره کشی با دقت بالا که خود تولید و توسعه یافته است، داروی مایع به طور مساوی بر روی بستر سفت پوشش داده می شود تا یک پوشش نازک بزرگ را با یکسانی ضخامت فیلم بالا آماده کند.


مشخصات تجهیزات و ترکیب:

پارامترهای دستگاه:

زیربناهای قابل استفاده:

(1) اندازه ی بستر 500 میلی متر*500 میلی متر
(2) مسطحیت بستر <10u
(3) توان رطوبت بستر <15°
(4) دمای بستر 23±2°C



مایعات قابل استفاده:

(1) نوع ایزوپروپانول، DMF، DMSO و سایر حلال های آلی یا سایر حلال های مخلوط
(2) چسبندگی 1 ~ 70CPS
(3) محتوای مواد جامد ۷% تا ۵۰%



عملکرد فرآیند تجهیزات:

(1) روش شکل گیری فیلم پوشش سوراخ
(2) چسبندگی 300nm ~ 10um ((فلم خشک)
(3) یکسانی شکل گیری فیلم ≤ 5% در فیلم، ≤ 5% بین فیلم ها



پوشش مرطوب:

شماره پروژه پارامترهای فنی یادآوری
1 مواد SUS630
2 عرض پوشش ۴۵۰ میلی متر
3 مسطح/راست ≤3m
4 خشکی نور Ra≤0.025
5 شکاف های شکاف نوع گاسکت، یکسانی ضخامت گاسکت ≤±2um
6 محدوده تنظیم شکاف ≤±10um
7 به جز محدوده لبه ≤10mm
8 مجموعه ضد برخورد سر پوشش 20م پایین تر از لب است، که به طور موثر از برخورد لب جلوگیری می کند
9 اصلاح سر پوشش به طور خودکار توسط یک سنسور تحرک خطی با دقت بالا اصلاح می شود
10 طراحی تخلیه حباب اتاق مرگ و میر سطح بالا است و دارای سطح بالا از سوراخ های گرده است



پمپ های پوشش:

شماره پروژه پارامترهای فنی یادآوری
1 مواد بدن پمپ SUS316L
2 مواد حلقه مهر و موم مهر و موم های مقاوم به خوردگی
3 حجم پمپ 5 میلی لیتر
4 کنترل درایو موتور سرو، پیچ توپ
5 رزولوشن کنترل تف 0.01ul/s
6 زمان پاسخ 0.01s
7 سرعت تف 0~2000ul/s
8 حداکثر شتاب اسپیت 2000ول/ ثانیه2
9 پیکربندی عملکردی

1) پمپ تامین مایع به طور خودکار فشار را پس از پر کردن مجدد کاهش می دهد.

2) عملکرد تاخیر تخلیه مایع

۳) عملکرد جذب عقب ترمینال

4) عملکرد هیدراتاسیون خودکار

5)تنظیم پوشش چند مرحله ای

















اجزای حرکتی:

شماره پروژه پارامترهای فنی
1 تعداد محورهای Z دو تا
2 وضوح محور Z 0...
3 کنترل محور Z موتور سرو، پیچ درجه آسیاب، ریل راهنما
4 تکرار پذیری در محور Z ≤5um
5 محدوده سرعت در محور Z 0~50mm/s
6 نوع محور Y با سیستم عامل رانده شده
7 کنترل محور Y موتور سرو، پیچ درجه آسیاب، ریل راهنما
8 محدوده سرعت در محور Y 0~200mm/s
9 دقت سطح حرکت محور Y بهتر از ±5um
10 تکرار پذیری در محور Y ≤5um
11 پیکربندی عملکردی

1)سرعت پوشش و کاهش سرعت را می توان تنظیم و تنظیم کرد.

2)گپ پوشش قابل تنظیم است

3) فاصله تنظیم شده از عقب نشینی انتهای؛



پلتفرم پوشش:

شماره پروژه پارامترهای فنی یادآوری
1 مواد گرانیت درجه 000
2 با اندازه ی بستر سازگار می شود 500*500 میلی متر
3 سطح صاف سطح پذیری≤±5mm
4 موقعیت بستر جذب خلاء پلتفرم
5 تراز بستر راهنما
6 قرص رو بردار و جا بنداز راهنما



سیستم تامین مایع:

شماره پروژه پارامترهای فنی یادآوری
1 مواد لوله PFA
2 مخزن مایعات مواد پوست زده، حجم 100 میلی لیتر
3 روش تامین مایع مخزن تحت فشار است
4 مخزن رو بشور از فولاد ضد زنگ



واحد تمیز کردن پیش پوشش:

شماره پروژه پارامترهای فنی یادآوری
1 روش پیش پوشش پلتفرم پیش پوشش
2 تمیز کردن لب راهنما
3 مخزن را خیس کنید و تخلیه کنید آن را زمانی که تجهیزات بیکار است استفاده می شود، خط لوله تمیز است، و زباله است تخلیه شده است

رابط انسان-کامپیوتر:

شماره

 پروژه پارامترهای فنی یادآوری
1 صفحه لمسی پلتفرم پیش پوشش
2 عملکرد ثبت یاداشت فرآیند پوشش هر بستر می تواند مشاهده شود، از جمله پارامترهای سرعت و موقعیت هر محور پوشش در هر نقطه زمانی در فرآیند پوشش
3 مجوزهای عملیاتی

سه نوع مجوز عملیات برای ورود

اعمال دستی، نیمه خودکار و خودکار دستگاه می تواند در رابط کاربری اجرا شود





پوشش گرد و غبار:

شماره پروژه پارامترهای فنی یادآوری
1 تدوین کنید آلیاژ، صفحه پرچ، FFU، نوار مهر و موم
2 طراحی شفاف می تواند وضعیت پوشش را در زمان واقعی مشاهده کند. FFU پاک کردن فشار مثبت میکرو تضمین می کند که محیط خارجی بهتر از کلاس 1000 در محیط خارجی است
3 گاز خروجی پوشش بیرونی با دریچه های اگزوز ارگانیک محفوظ است و اندازه رابط DN80 است.



تنظیم در فهرست چک:

پیکربندی اصلی:

شماره نام برند محل علامت تجاری
1 PLC زیمنس آلمان
2 موتور سرو پاناسونیک چین
3 تبدیل کننده های فرکانس INVT چین
4 HMI تونال "کونلون" ژاپن
5 قرار دادن NSK / FAG ژاپن/آلمان
6 قطع کننده های مدار کوچک شنایدر/CHINT فرانسه/چین
7 رله ها شنایدر فرانسه
8 سوئیچ هوا شنایدر/CHINT فرانسه/چین



تنظیمات امنیتی دستگاه:

1 سوئیچ اضطراری پوشش تمیز، رابط کار، جعبه کنترل الکتریکی و موقعیت های دیگر مجهز به سوئیچ EMO، و نقاط متعدد می تواند به سرعت در صورت اضطراری متوقف شود
2 قفل های امنیتی منبع خطرات ماشین از یک دستگاه قفل سخت افزاری بی عیب استفاده می کند ، که کار واحدها را متوقف می کند که ممکن است در هنگام باز کردن پوشش محافظ تجهیزات باعث آسیب شوند.
3 زنگ صدا و نور تجهیزات با یک دستگاه هشدار صوتی و بصری در یک موقعیت قابل توجه یا مشخص شده توسط مشتری نصب می شوند.
4 پوشش پاک تجهیزات با یک پوشش بیرونی جدا شده است و پوشش گرد و غبار از محیط بیرونی دور نگه داشته می شود در حالی که مانع از ورود پرسنل در طول کار می شود
5 تهویه و خروجی پوشش گازهای فروریزنده آلی با اتصال خروجی طراحی شده است
6 سایر طراحی تجهیزات برای استفاده از آب، برق و مواد شیمیایی با استانداردهای ایمنی ملی مطابقت دارد
