راه حل اندازه گیری فوری CMM پل موبایل در سایت سری V7-IVS

1 مجموعه
MOQ
Can be discussed
قیمت
راه حل اندازه گیری فوری CMM پل موبایل در سایت سری V7-IVS
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
کد#: 503-120H
سفر محور X/Y: (400*300) میلی متر
ابعاد (WxDxH): (1195*832*1579) میلی متر
وزن: 650 کیلوگرم
Z Axis Travel: 200 میلی متر
مقیاس های خطی: وضوح مقیاس خطی وارداتی: 0.1um
ظرفیت بار: ＜25 کیلوگرم
نرم افزار اندازه گیری: Geomea
برجسته کردن:

CMM سری AutoFlash,CMM پل متحرک,اندازه گیری فوری CMM

,

Mobile Bridge CMM

,

CMM Instant Measurement
اطلاعات اولیه
محل منبع: جیانگمن ، چین
نام تجاری: SINOWON
گواهی: CE/ROHS
شماره مدل: V7-IVS-432A
پرداخت
جزئیات بسته بندی: تخته سه لا
زمان تحویل: 30 روز کاری
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 100 مجموعه در ماه
توضیحات محصول

سیستم اندازه گیری دید فوری پل موبایل A7-IVS سری



راه حل اندازه گیری فوری CMM پل موبایل در سایت سری V7-IVS 0



معرفی محصول:



سری AutoFlash یک سیستم اندازه گیری دید فوری کاملا خودکار و با دقت بالا با ساختار گانتری است.طراحی شده به طور خاص برای اندازه گیری GD&T با کنترل الکتریکی سه محور اتوماتیکمجهز به فوکوس اتوماتیک، کنترل اتوماتیک نور، و پیکربندی حرکت اتوماتیک هر دو سخت افزار و نرم افزار،که امکان اندازه گیری سریع و دقیق ابعاد خطی و هندسی را فراهم می کندساختار پل متحرک تضمین می کند که قطعه اندازه گیری شده ثابت بماند، اطمینان از دقت و ثبات اندازه گیری را تضمین می کند و آن را برای اندازه گیری در صنایع مانند الکترونیک مناسب می کند.تجهیزات پزشکی، LCD، و هوافضا.



مشخصات محصولc:

  • مجهز به یک دوربین 20 میلیون پیکسل و یک لنز دوگانه تلسنتریک با بزرگنمایی دو برابر، کیفیت تصویربرداری عالی است.
  • طراحی تلسنتریکتی بالا کمتر از 0.02° دقت اندازه گیری را برای محصولات با تفاوت های ارتفاع قابل توجهی تضمین می کند.
  • تحریف کم تلویزیون کمتر از 0.01٪ و یکنواخت تحریف در کل تصویر اطمینان از دقت تکرار پویا اندازه گیری را تضمین می کند.
  • طراحی بزرگنمایی دوگانه امکان اندازه گیری کارآمد با یک میدان دید بزرگ و اندازه گیری دقیق با بزرگنمایی بالا را فراهم می کند.رضایت از نیازهای دوگانه مشتریان برای کارایی و دقت;
  • کنترل دقیق CNC سه محوری XYZ کاملا خودکار، موقعیت دقیق را تضمین می کند.
  • استفاده از پایه و ستون سنگ مرمر هندی ثبات خوبی را فراهم می کند.
  • راهنماهای خطی دقیق، پیچ های توپ زمین، موتورهای سرو AC و غیره، دقت و ثبات سیستم حرکت را تضمین می کنند.
  • مقیاس خطی 0.1μm با دقت بالا، دقت موقعیت و اندازه گیری سیستم را تضمین می کند.
  • مجهز به منابع نور مختلف و یک عملکرد بلند کردن هوشمند برای انطباق با سناریوهای مختلف اندازه گیری؛
  • نرم افزار اندازه گیری قدرتمند و آسان برای استفاده Geomea کنترل کیفیت را افزایش می دهد؛
  • برنامه های اندازه گیری خودکار می توانند برای تکمیل سریع و کارآمد اندازه گیری های دسته بندی شده تنظیم شوند.
  • سنسورهای نور سفید بدون تماس اختیاری می توانند برای اندازه گیری ضخامت، صافی و غیره استفاده شوند.



کاربرد:

  • می تواند برای اندازه گیری دقیق اشیاء بزرگ استفاده شود.
  • صنعت 3C: صفحه نمایش تلفن همراه، کیف تلفن همراه
  • صنعت الکترونیک: PCB
  • انرژی جدید: باتری های لیتیوم
  • صنعت خودرو: قطعات دقیق



مشخصات:

کالا سیستم اندازه گیری دید فوری پل موبایل A7سری IVS
مدل A7-IVS-432 A7-IVS-542
حرکت محور X/Y ((ملی متر)) (400*300) میلی متر (500*400) میلی متر
ابعاد ((WxDxH) (1195*832*1579) میلی متر (1463*940*1591) میلی متر
اندازه بسته بندی (1380*1170*1910) میلی متر (1690*1300*2000) میلی متر
وزن ۶۵۰ کیلو ۷۸۰ کیلوگرم
Z محور عبور ((ملی متر) 200 میلی متر
محور X/Y/Z-3 مقیاس خطی

رزولوشن مقیاس خطی وارد شده: 0.1um
حالت هدایت راهنماي خطي دقيق، راهنماي دو راه دو سري
حالت کار کنترل کننده جوی استیک، کار با ماوس، برنامه تشخیص خودکار
ظرفیت حمل <25 کیلوگرم
محیط کار دمای 20°C±2°C، محدوده رطوبت <2°C/hr، رطوبت 30~80٪، ارتعاش <0.002g، <15Hz
منبع برق AC220V/50Hz؛ 110V/60Hz
نرم افزار اندازه گیری ژئوميا
دوربین 1 ′′ 20Mpixel B/W دوربین
لنز دو تلسنتریک لنز دو عدسی دوگانه
بزرگنمایی 0.16X 0.64X
اندازه گیری تصویر تکرار حرکت نکن ±1μm ±0.5μm
حرکت کردن ±2μm ±1.5μm
دقت* بدون تعهد ±3.9μm ±2μm
ملزم ±7μm ±4μm
فاصله کاری 145±2 میلی متر 145±2 میلی متر
تلسنتریسیتی <0.02° <0.02°
عمق میدان 6mm@25 lp/mm 0.6mm@64 lp/mm
میدان دید ((ملی متر)) ((د * ه * وی) 1 82*55*100 21*14*25
53*44*69 13*11*17
۲/۳
قطعنامه 20um 7.8um
سیستم روشنایی محور نورپردازی کنتور موازی LED
سطح نورپردازی LED قابل تنظیم مداوم 0 ~ 255 سطح



توضیحات مدل پیکربندی محصول (نمونه با A7-IVS-432):

دسته بندی محصول 2.5D 3D 2.5D سه بعدی
کالا 2.5D اندازه گیری دید فوری اندازه گیری دید فوری سه بعدی 2.5D اسکن لیزر و اندازه گیری دید فوری دستگاه اندازه گیری سه بعدی چند حسی اتوماتیک
مدل A7-IVS-432A A63-IVS-432B A7-IVS-432C A7-IVS-432D
نوع A ب C D
اهمیت حسگر لنز زوم اپتیکال حسگر لنز زوم و حسگر سُند تماس حسگر لنز زوم و حسگر لیزر حسگر لنز زوم، حسگر سُند تماس و حسگر لیزر
سُند تماس بدون MCP-Kit1 بدون MCP-Kit1
ماژول لیزر بدون بدون امرون ليزر امرون ليزر



منمدل ها و مشخصات سیستم اندازه گیری بینایی:

مدل کد# مدل کد# مدل کد# مدل کد#
A7-IVS-432A 503-120H A7-IVS-542A 503-120J A7-IVS-652A 503-120K A7-IVS-862A 503-120L
A7-IVS-432B 503-220H A7-IVS-542B 503-220J A7-IVS-652B 503-220K A7-IVS-862B 503-220L
A7-IVS-432C 503-320H A7-IVS-542C 503-320J A7-IVS-652C 503-320K A7-IVS-862C 503-320L
A7-IVS-432D 503-320H A7-IVS-542D 503-320J A7-IVS-652D 503-320K A7-IVS-862D 503-320L




جدول راهنمای فضایی سیستم اندازه گیری چشم انداز فوری:



سفر مدل دقت X محور سفر mm

سفر محور Y

mm

 Z محور سفر استاندارد mm Z محور حداکثر مسیر سفارشی mm
300X400X200 A3-IVS-432 3+L/200 400 300 200 400
A6-IVS-432 2.5+L/200 400 300 200 400
A7-IVS-432 2+L/200 400 300 200 400
A7-ITS-432 2+L/200 400 300 200 400
400X500X200 A3-IVS-542 3+L/200 500 400 200 400
A6-IVS-542 2.5+L/200 500 400 200 400
A7-IVS-542 2+L/200 500 400 200 400
A7-ITS--542 2+L/200 500 400 200 400
500X600X200 A3-IVS-652 3+L/200 600 500 200 400
A6-IVS-652 2.5+L/200 600 500 200 400
A7-IVS-652 2+L/200 600 500 200 400
A7-ITS-652 2+L/200 600 500 200 400
600X800X200 A3-IVS-862 3+L/200 800 600 200 400
A6-IVS-862 2.5+L/200 800 600 200 400
A7-IVS-862 2+L/200 800 600 200 400
A7-ITS-862 2+L/200 800 600 200 400

مشخصات سفر دیگر می تواند با توجه به نیازهای مشتری سفارشی شود.

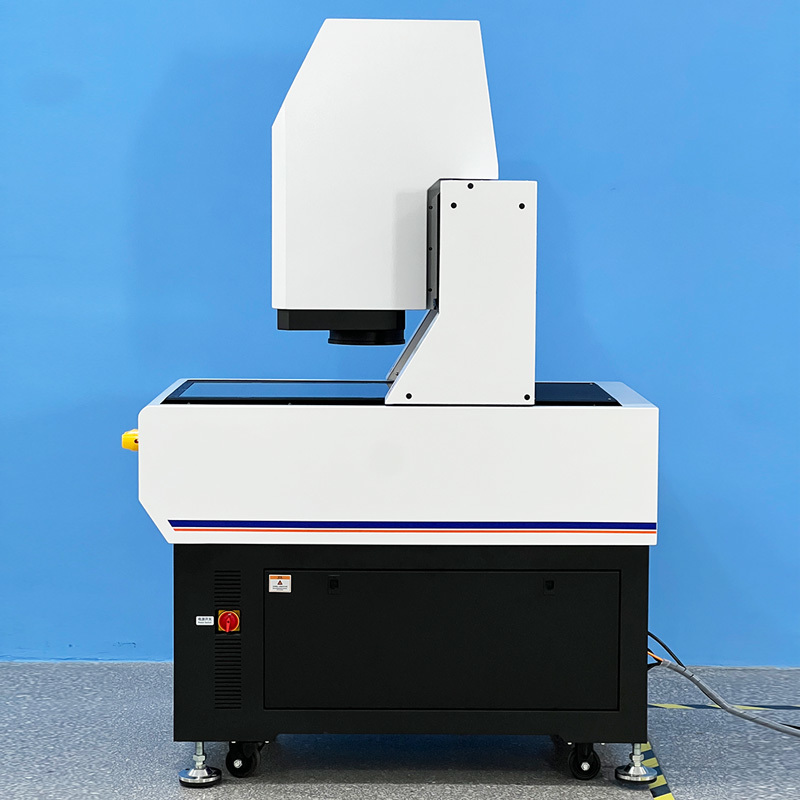

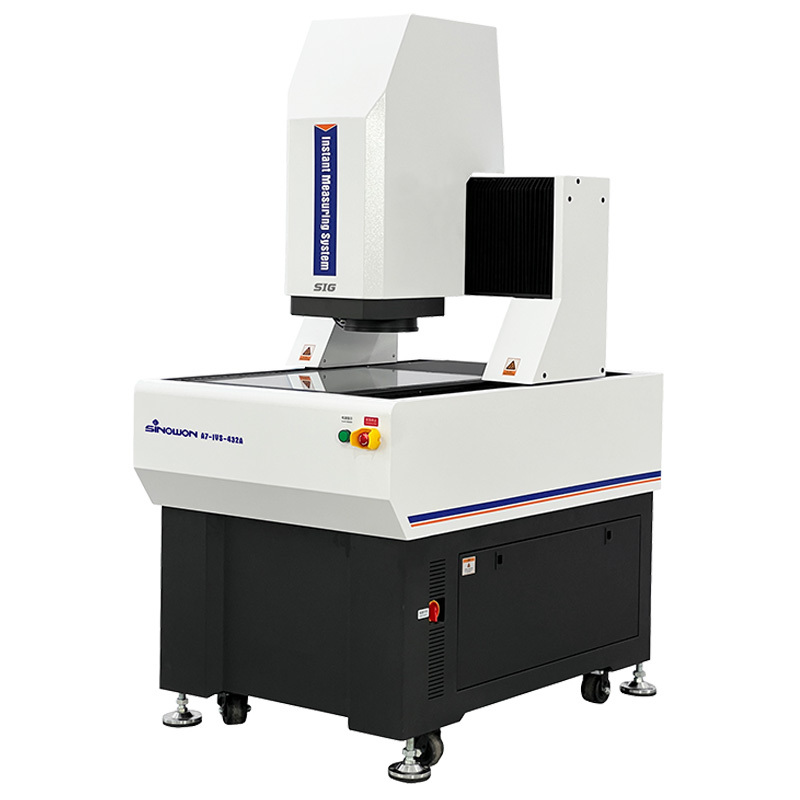

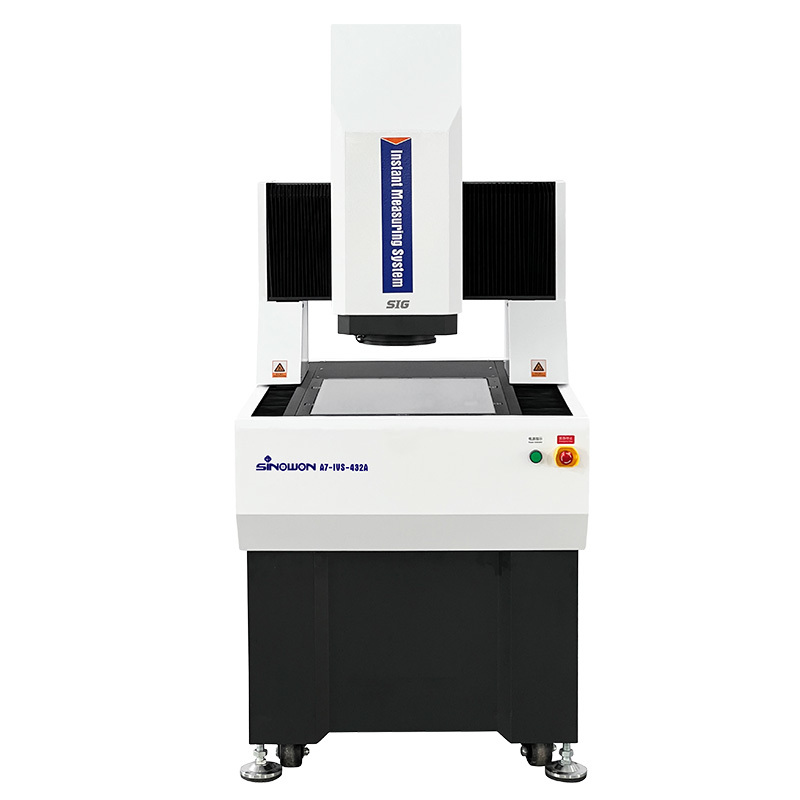

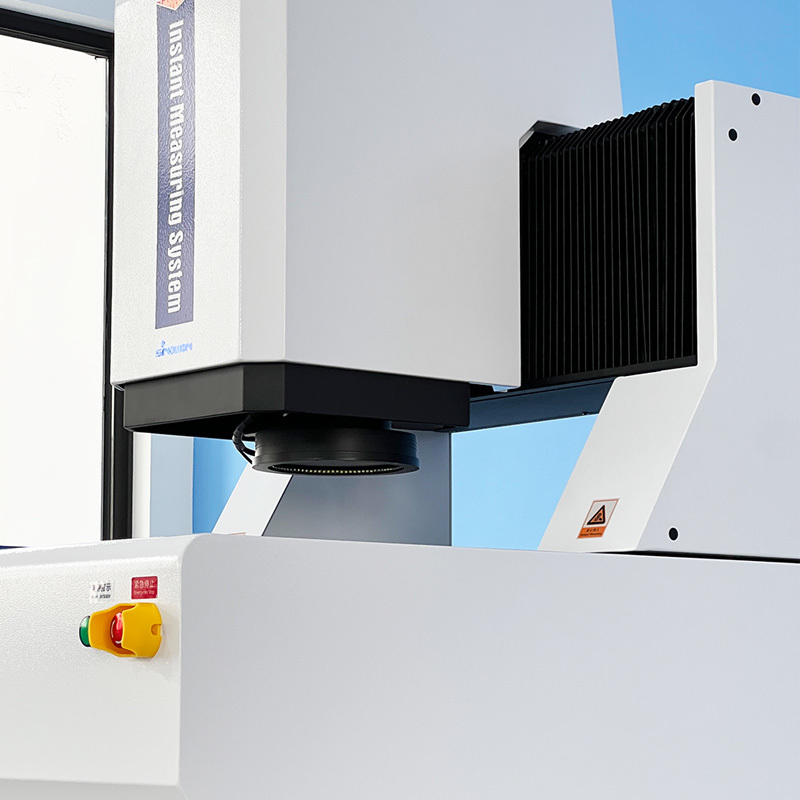

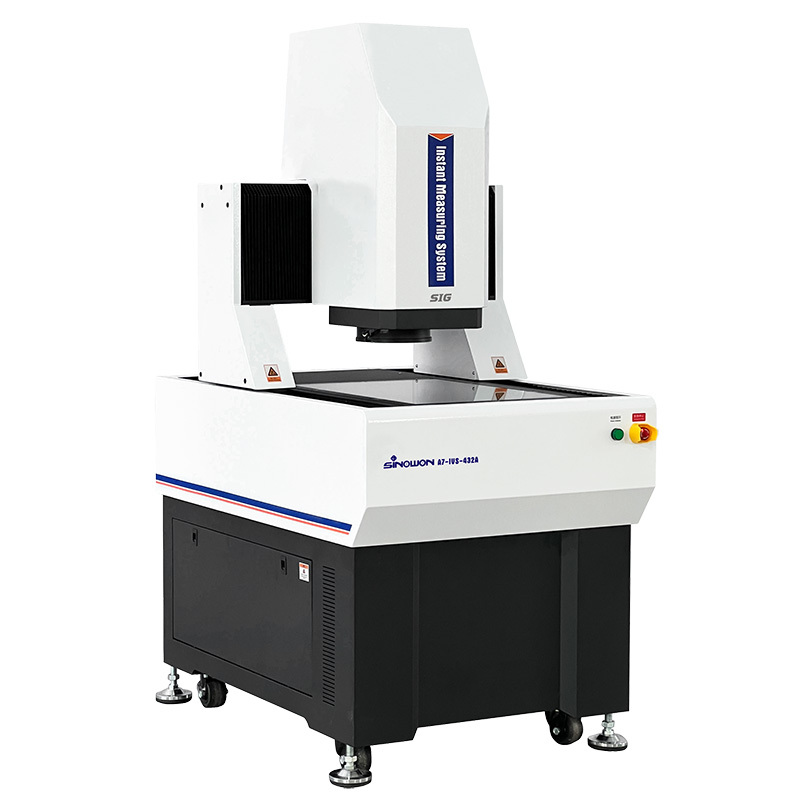

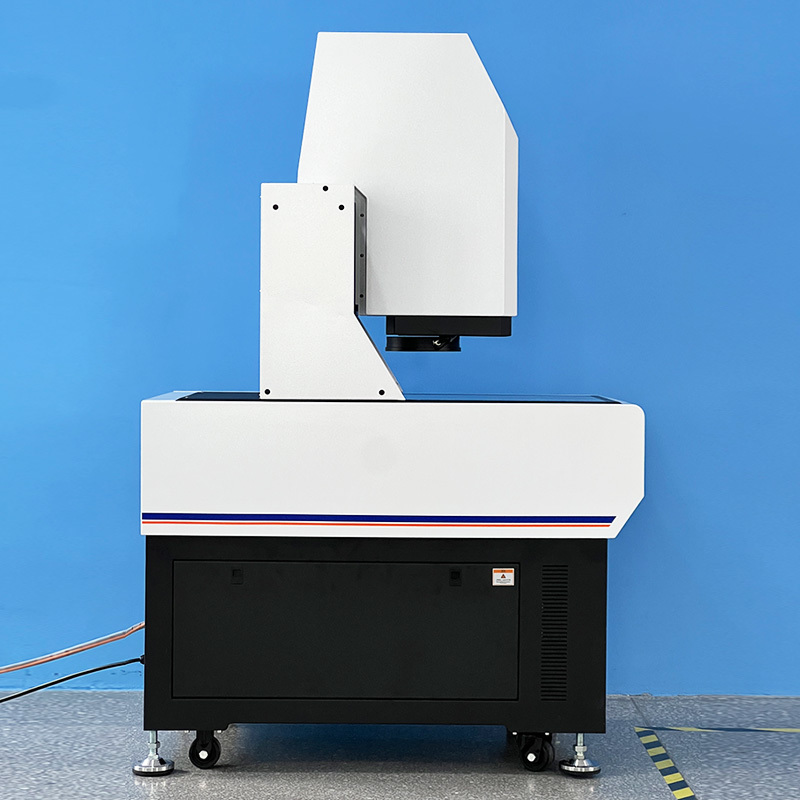

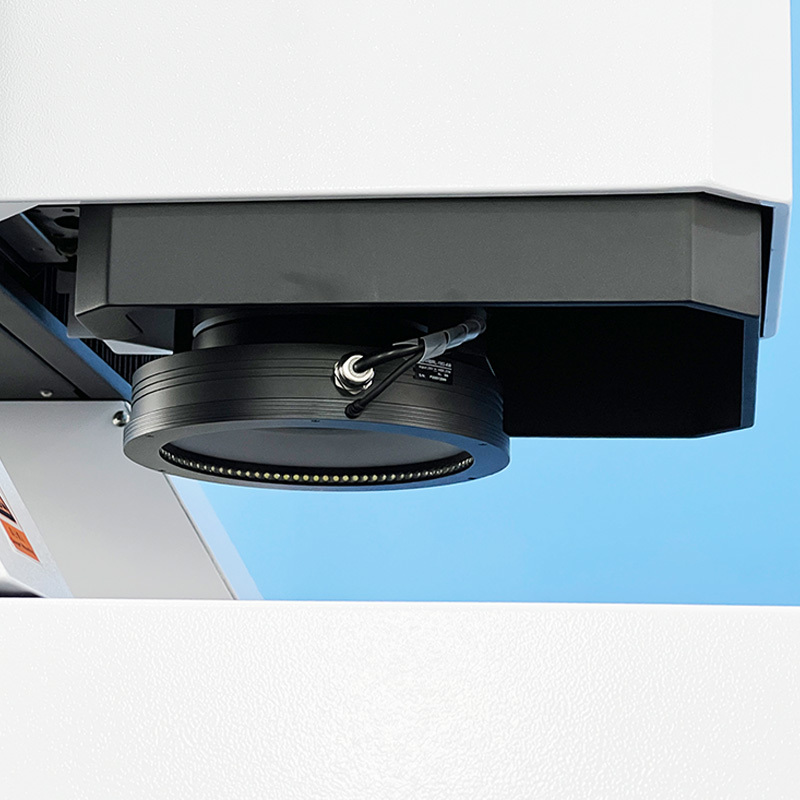

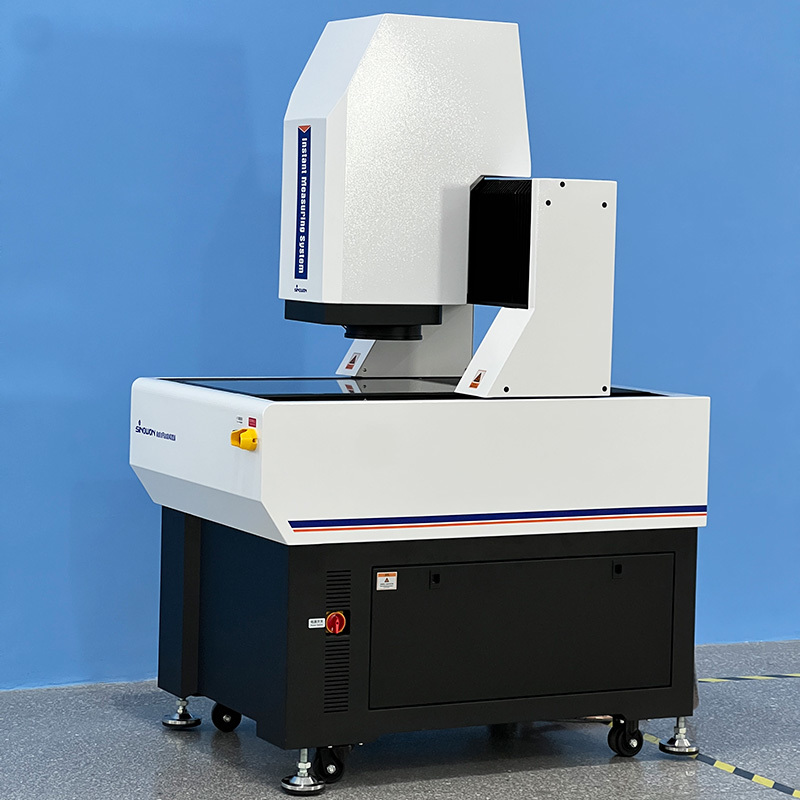

راه حل اندازه گیری فوری CMM پل موبایل در سایت سری V7-IVS 1

راه حل اندازه گیری فوری CMM پل موبایل در سایت سری V7-IVS 2

راه حل اندازه گیری فوری CMM پل موبایل در سایت سری V7-IVS 3
