تجهیزات اندازه‌گیری خودکار کنسولی - بازرسی ابعادی دقیق با سرعت بالا

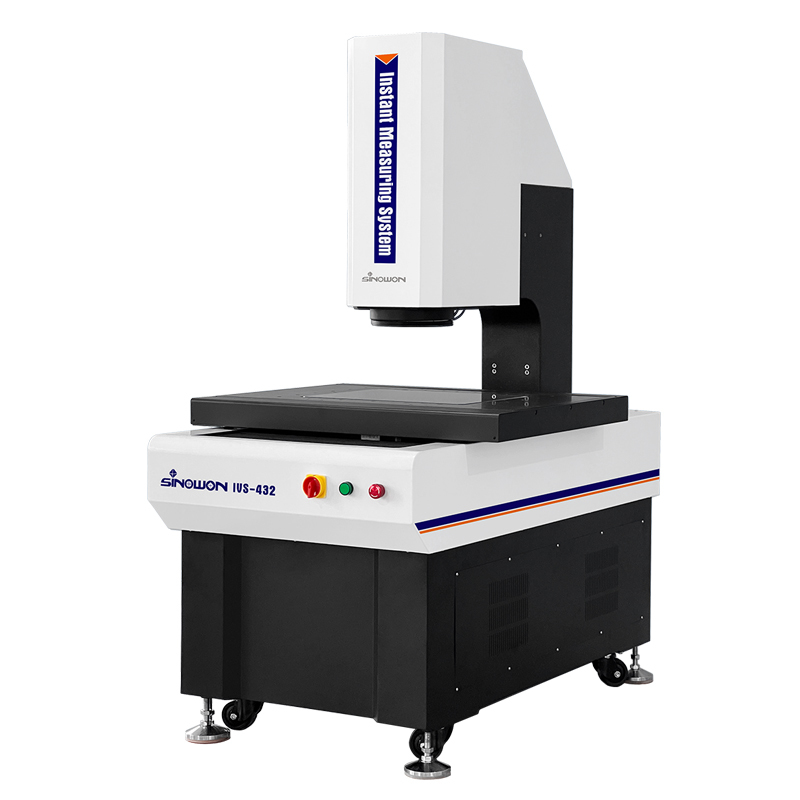

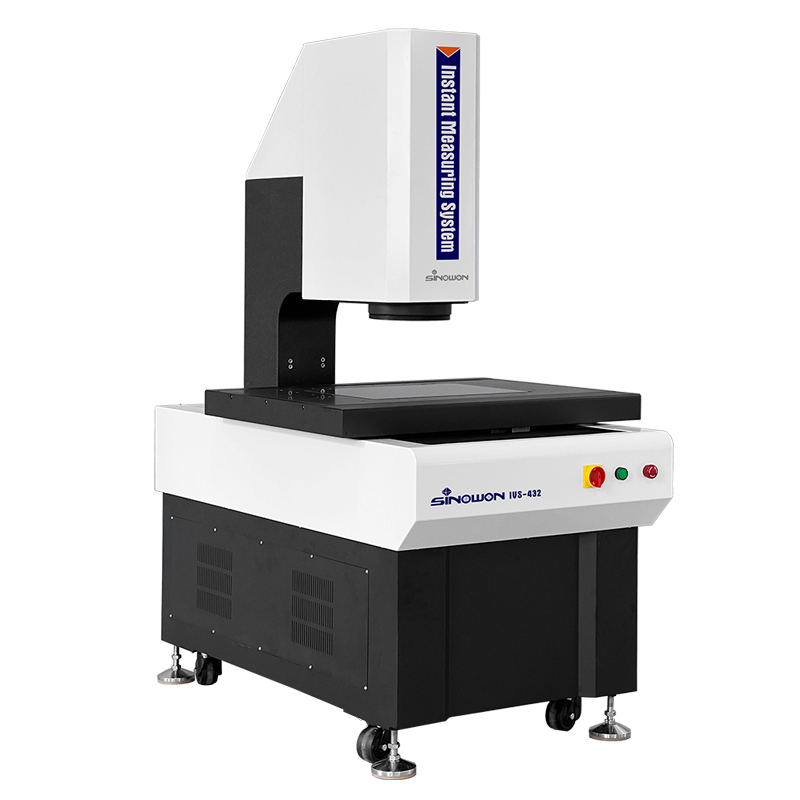

سیستم اندازه‌گیری دید فوری کنسولی IVS-542C

معرفی محصول:

سری IVS یک دستگاه اندازه‌گیری دید فوری کاملاً خودکار کنسولی با سیستم لنز دو برابر بزرگنمایی است که برای اندازه‌گیری GD&T با کنترل موتوری خودکار سه محور توسعه یافته است. این دستگاه مجهز به فوکوس خودکار، کنترل نورپردازی خودکار و حرکت خودکار پیکربندی سخت‌افزاری و نرم‌افزاری است تا اندازه‌گیری ابعاد خطی و هندسی را سریع و دقیق انجام دهد.

ویژگی‌های محصول:c:

• مجهز به دوربین 20 مگاپیکسلی و لنز دوگانه تله‌سنتریک با بزرگنمایی دوگانه، کیفیت تصویر عالی است؛
• طراحی تله‌سنتریک بالا زیر 0.02 درجه، دقت اندازه‌گیری را برای محصولاتی با تفاوت ارتفاع قابل توجه تضمین می‌کند؛
• اعوجاج کم TV زیر 0.01٪ و یکنواختی اعوجاج در کل تصویر، دقت تکرارپذیری دینامیکی اندازه‌گیری را تضمین می‌کند؛
• طراحی بزرگنمایی دوگانه، اندازه‌گیری کارآمد با میدان دید وسیع و اندازه‌گیری با دقت بالا با بزرگنمایی زیاد را امکان‌پذیر می‌کند و نیازهای دوگانه مشتریان را برای کارایی و دقت برآورده می‌کند؛
• کنترل دقیق خودکار CNC سه محور XYZ، موقعیت‌یابی دقیق را تضمین می‌کند؛

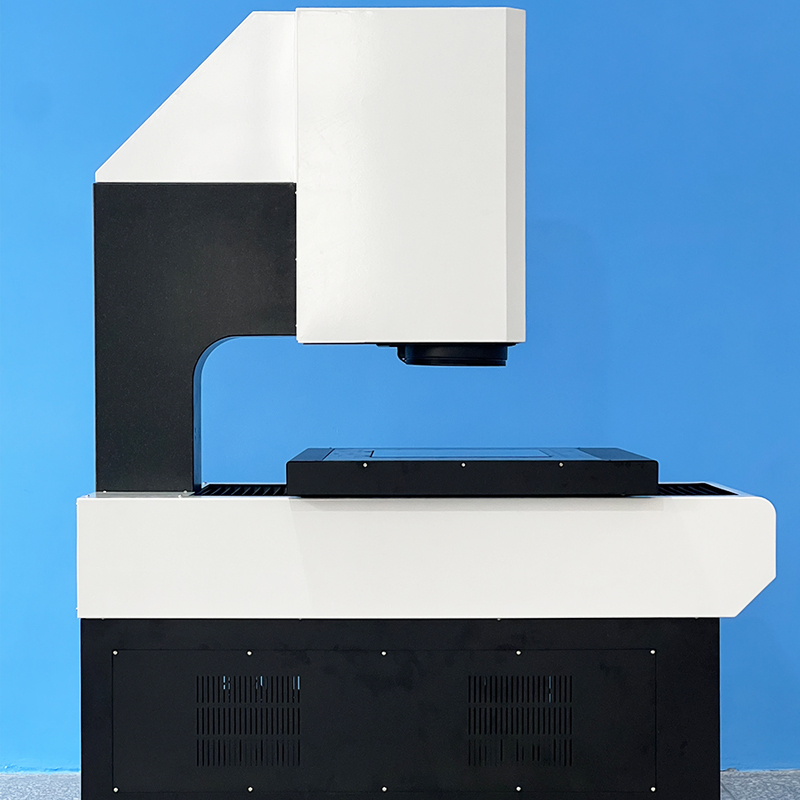

• استفاده از پایه و ستون مرمر هندی، پایداری خوبی را فراهم می‌کند؛
• ریل‌های خطی دقیق، پیچ‌های ساچمه‌دار زمینی، سروو موتورهای AC و غیره، دقت و پایداری سیستم حرکتی را تضمین می‌کنند؛
• مقیاس خطی با دقت بالا 0.5 میکرومتر، دقت موقعیت‌یابی و اندازه‌گیری سیستم را تضمین می‌کند؛

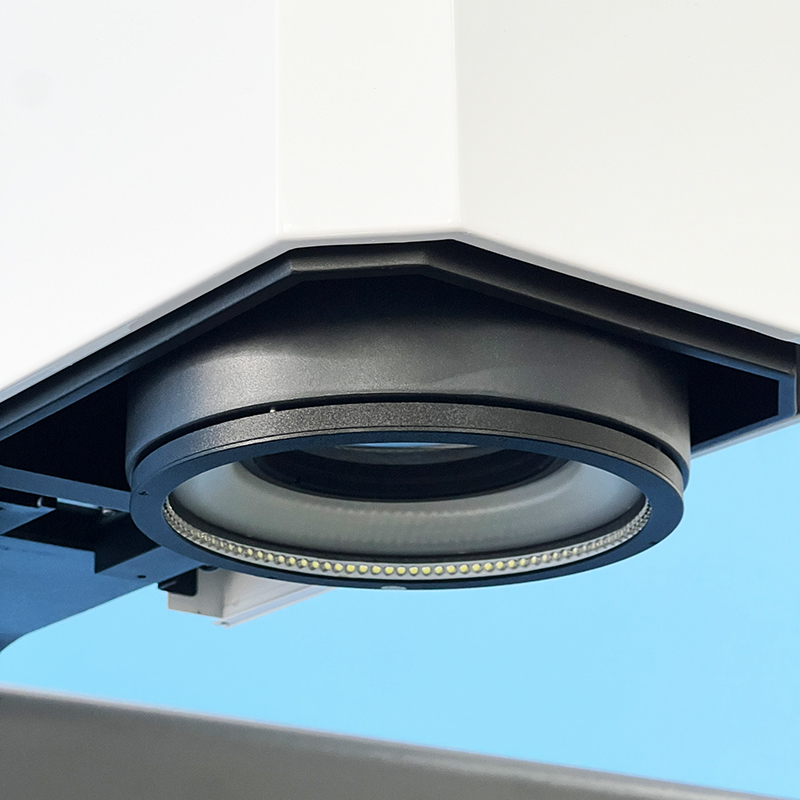

• مجهز به منابع نوری مختلف و یک عملکرد بالابر هوشمند برای انطباق با سناریوهای اندازه‌گیری مختلف؛
• نرم‌افزار اندازه‌گیری Geomea قدرتمند و آسان برای استفاده، کنترل کیفیت را افزایش می‌دهد؛
• برنامه‌های اندازه‌گیری خودکار را می‌توان برای تکمیل کارآمد و سریع اندازه‌گیری‌های دسته‌ای تنظیم کرد؛
• سنسورهای نور سفید غیر تماسی اختیاری را می‌توان برای اندازه‌گیری ضخامت، صافی و غیره استفاده کرد.

کاربرد:

• می‌تواند برای اندازه‌گیری دقیق اشیاء با اندازه بزرگ اعمال شود
• صنعت 3C: صفحه نمایش تلفن همراه، قاب تلفن همراه
• صنعت الکترونیک: بردهای PCB
• انرژی جدید: باتری‌های لیتیومی
• صنعت خودرو: قطعات دقیق

مشخصات:

توضیحات مدل پیکربندی محصول (مثال با IVS-322):

مدل‌ها و مشخصات سیستم اندازه‌گیری دید فوری:

جدول راهنمای فضای اندازه‌گیری سیستم اندازه‌گیری دید فوری:

سایر مشخصات حرکت را می‌توان با توجه به نیاز مشتری سفارشی کرد.
