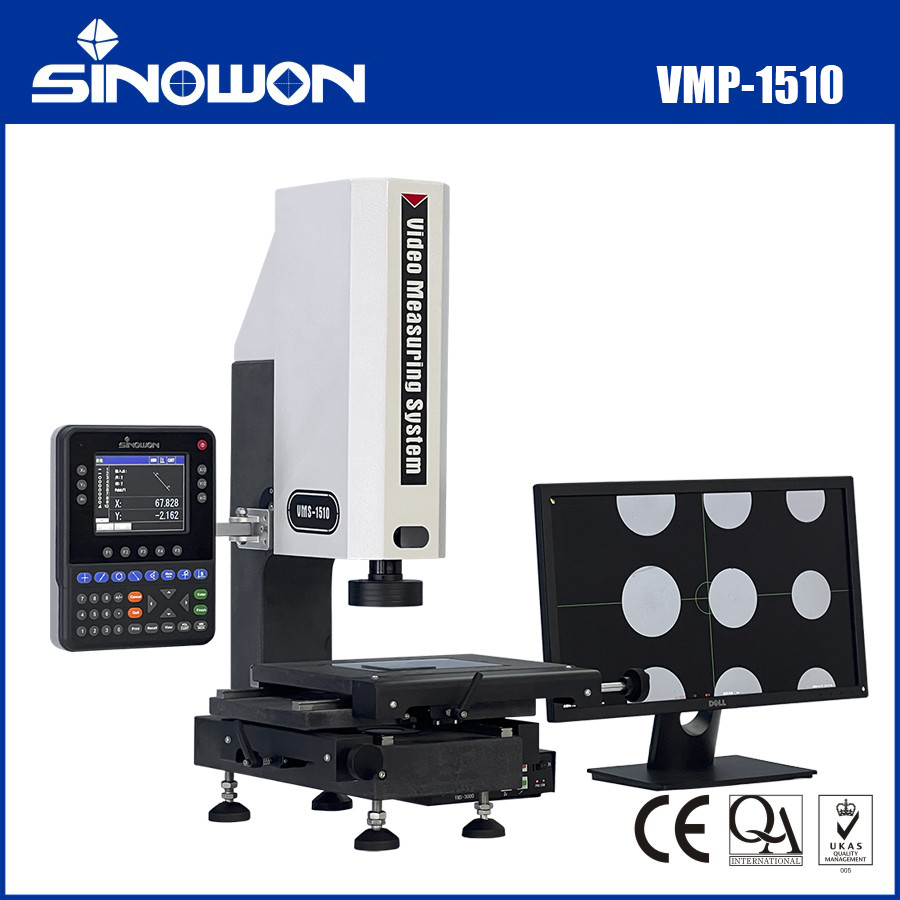

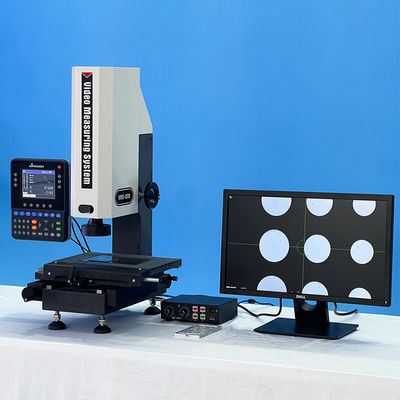

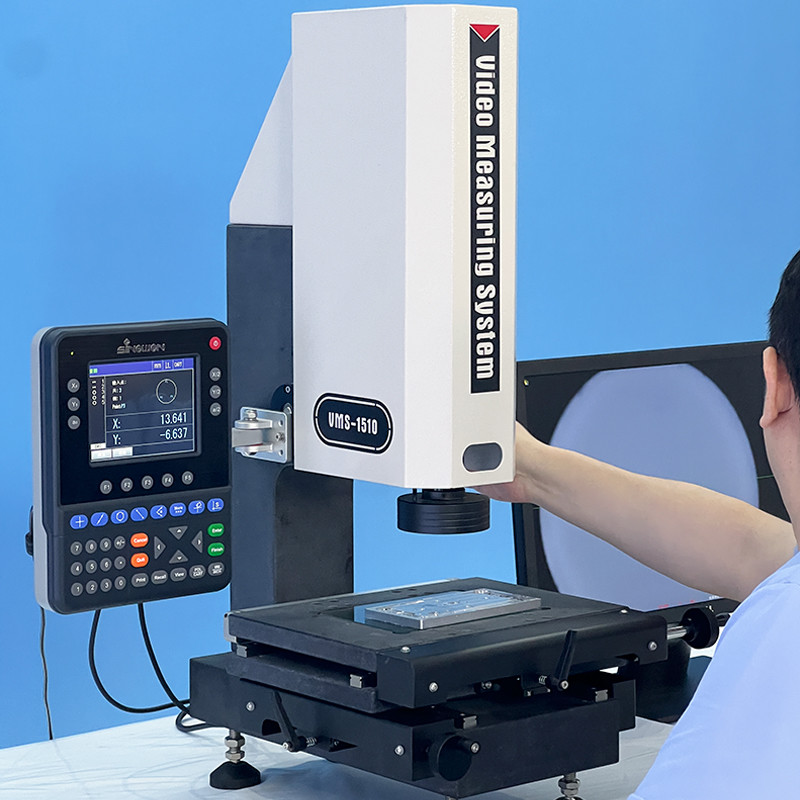

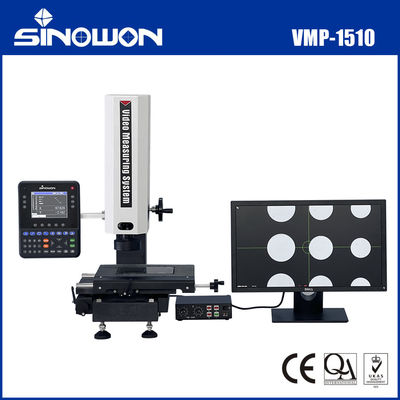

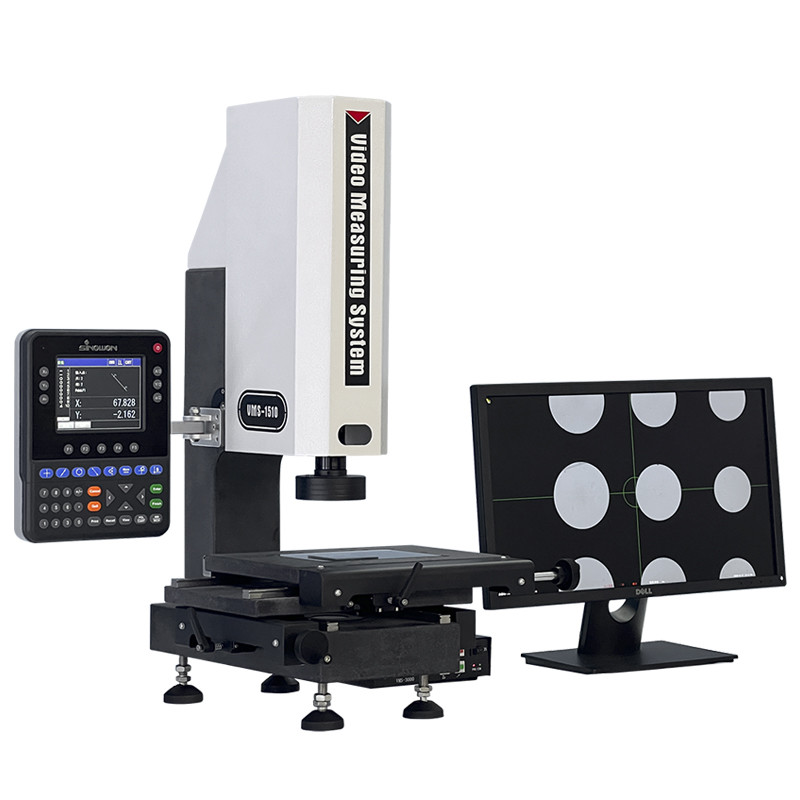

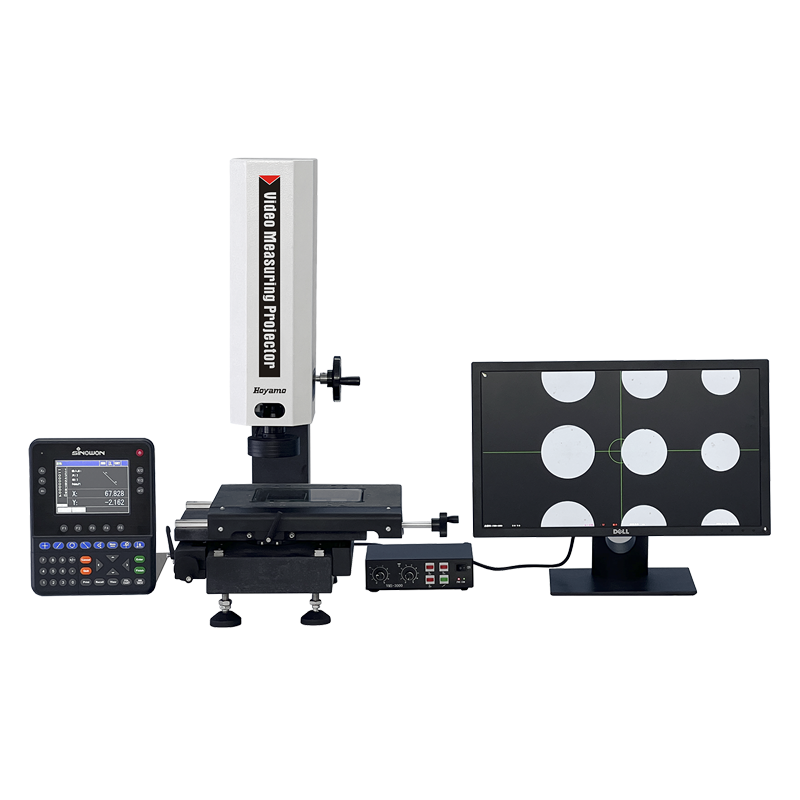

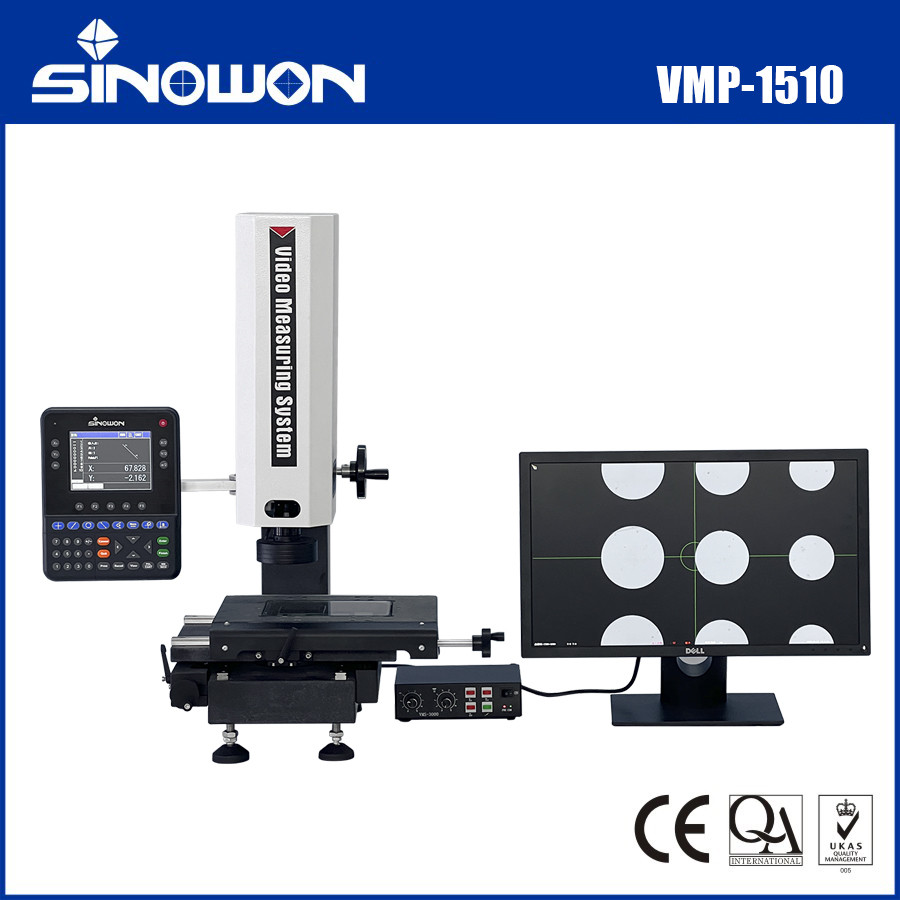

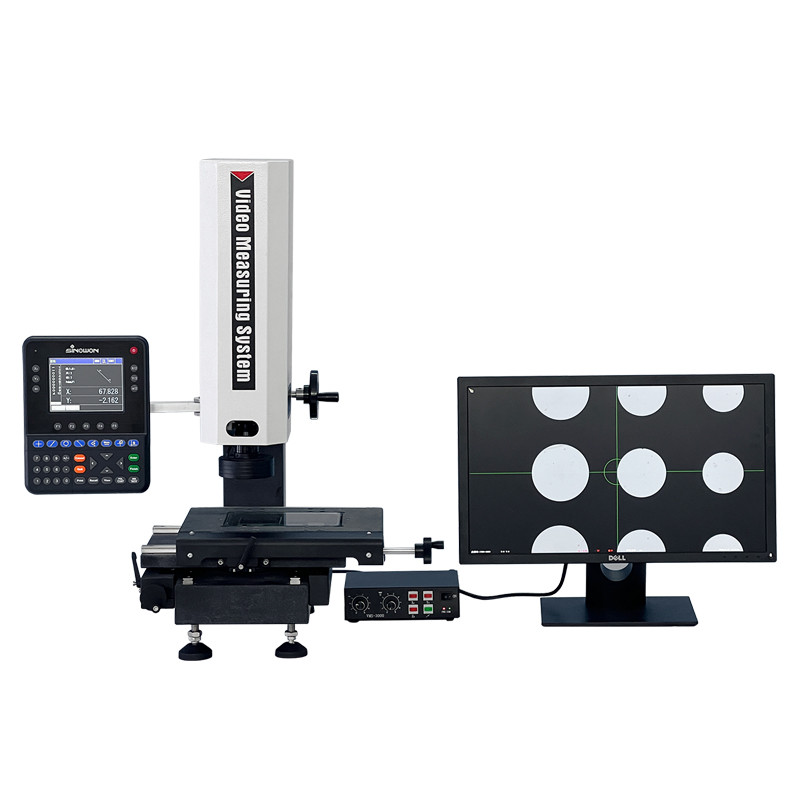

پروژکتور اندازه گیری ویدئو VMP-1510
مشخصات محصول:
l استفاده از پایه سنگ گرانیت و ستون برای اطمینان از ثبات و دقت ماشین؛
l استفاده می کند میله پاک شده بدون دندان و دستگاه قفل سریع برای اطمینان از اینکه خطا بازگشت جدول در 2um است؛
l استفاده از دستگاه با دقت بالا، فرمانده نوری و میز کار دقیق برای اطمینان از دقت E1 ماشین در محدوده ≤2.5+L/200um؛
l استفاده از لنز زوم و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح بدون تحریف
l منبع نور سطح سرد LED و منبع نور موازی LED پایین را به عنوان نورپردازی پروژکتور اتخاذ می کند.
l منبع نور سطح سرد LED و منبع نور موازی LED پایین را به عنوان نورپردازی پروژکتور اتخاذ می کند.
l برای تنظیم رنگ مناسب خط متقاطع برای هدف قرار دادن نقاط اندازه گیری شده استفاده می شود؛
l استفاده از کیفیت بالا رنگ صفحه نمایش متروولوژی چند عملکردی دیجیتال خواندن DP400 به عنوان سیستم پردازش داده.
مشخصات فنی:
| کالا |
Viديوپروژکتور اندازه گیری |
| مدل |
VMP-1510 |
| کد# |
525-020P |
| مرحله ی گرانیت |
(310*220) میلی متر |
| مرحله شیشه ای |
(179.5*129.5) میلی متر |
| سفر محور X/Y |
(۱۵۰*۱۰۰) میلی متر |
| Z محور سفر |
راهنمای خطی با دقت بالا، حرکت موثر 100 میلی متر |
| مقیاس خطی X/Y |
رزولوشن: 0.5mm |
| پایه و ستون ابزار |
سنگ گرانيت با دقت بالا |
| دقت اندازه گیری* |
E1x، y: 2.5+L/200um |
| E2xy: 4+L/200um |
| دقت تکرار |
2m |
| سیستم روشنایی |
نور سطح سرد LED |
| چراغ موازی LED پایین |
| چراغ هم محوری اختیاری |
| دوربین HDMI |
1/3" دوربین 2MPixel با وضوح بالا: 1920*1080@30fps |
| بزرگ کردن ویدیو |
6لنز زوم با وضوح بالا 5X با بزرگنمایی نوری: 0.7X ~ 4.5X، |
| بزرگنمایی ویدئو: 26X ~ 172X (21.5' مانیتور) |
| موس بی سیم |
برای تنظیم رنگ مناسب خط متقاطع برای هدف قرار دادن نقاط اندازه گیری شده اعمال می شود |
| مانیتور LCD HDMI |
۲۱٫ مانیتور LCD HDMI |
| فرآیند داده های اندازه گیری |
خواندن دیجیتال DP400 با نسخه های چند زبانی انگلیسی، چینی سنتی، زبان های دیگر اختیاری |
| منبع برق |
AC220V/50Hz؛ 110V/60Hz |
| ابعاد (WxDxH) |
۴۶۲*۴۰۱*۷۲۵ میلی متر |
| وزن ناخالص |
60/48 کیلوگرم |
خواندن دیجیتال چند منظوره از ویدئو پروژکتور اندازه گیری DP400
ویژگی ها:
Ø 5.6ـ صفحه نمایش رنگی و دکمه لمسی سیلیکون مهر و موم شده، با اطلاعات کامل، کار آسان، عمر طولانی
Ø ذخیره 100 عنصر تصویر دائمی، می تواند تاریخ فعلی را تنظیم و ذخیره کند؛
Ø اندازه گیری چند عملکردی: نقطه، خط، دایره، زاویه، فاصله، مستطیل، رشته پیچ، بیضی، سوراخ، گرد شدن، پیش تنظیم، ساخت و غیره؛
Ø عملکرد شمارش جهت جلو یا مخالف،قیمت 1/2، نقطه وسط، تابع اجازه، تابع Call، تابع REC (record) و اندازه گیری چرخه
Ø بخش و جبران خطی برای 3- محور در دسترس هستند، به شدت دقت اندازه گیری را تضمین می کنند؛
Ø می تواند سوئیچ پا، پرینتر، تشخیص لبه نوری و سایر ابزارهای اندازه گیری کمکی متعدد را متصل کند.
Ø با سیستم قطبی و مختصات، و می تواند میلی متر و اینچ را نشان دهد و می تواند به راحتی تغییر کند؛
Ø با تابع مجوز رمز عبور مستقل، برای جلوگیری از احتمال انحراف داده از طریق عملکرد نادرست، همچنین می تواند تنظیمات اصلی را با مجوز رمز عبور تغییر دهد؛
Ø پشتیبانی از چندین زبان: چینی، انگلیسی و زبان دیگر.
خواندن دیجیتال چند وظیفگی مشخصات:
| کالا |
خواندن دیجیتال چند منظوره از ویدئو پروژکتور اندازه گیری |
| مدل |
DP400 |
| کد# |
۵۱۰ تا ۳۴۰ |
| زبان |
چینی، پرتغالی، آلمانی و انگلیسی و غیره |
| اندازه صفحه LCD |
115mm × 85mm |
| رزولوشن صفحه LCD |
۶۴۰*۴۸۰ |
| محدوده نمایش دیجیتال |
8 رقمی (با نقطه اعشاری) |
| محور نمایش |
3- محور (X,Y,Z/Q) |
| مدل نمایش Z/Q |
طول یا زاویه |
| مدل نمايش زاويه |
درجه، دقیقه و دوم یا درجه |
| نشانه تراز خطی |
موج مربع TTL یا موج سینوس AC با دو تفاوت زاویه فاز 90 °
ظرفیت محرک بیشتر از 10MA
|
| رزولوشن مقیاس خطی |
0.1م0.2mm0.5م، 1م، 2م، 5م |
| نرخ بود |
4800,9600,14400,19200,38400,57600 |
| پورت خروجی داده |
RS232،DB-9 رابط اصلی |
| صفحه کلید عملیات |
صفحه کلید سیلیکونی با نوع لمس |
| بندر گسترش |
سوئیچ پا، پرینتر، جستجوگر لبه نوری و غیره |
| منبع برق ورودی |
AC90V-240V,15W |
