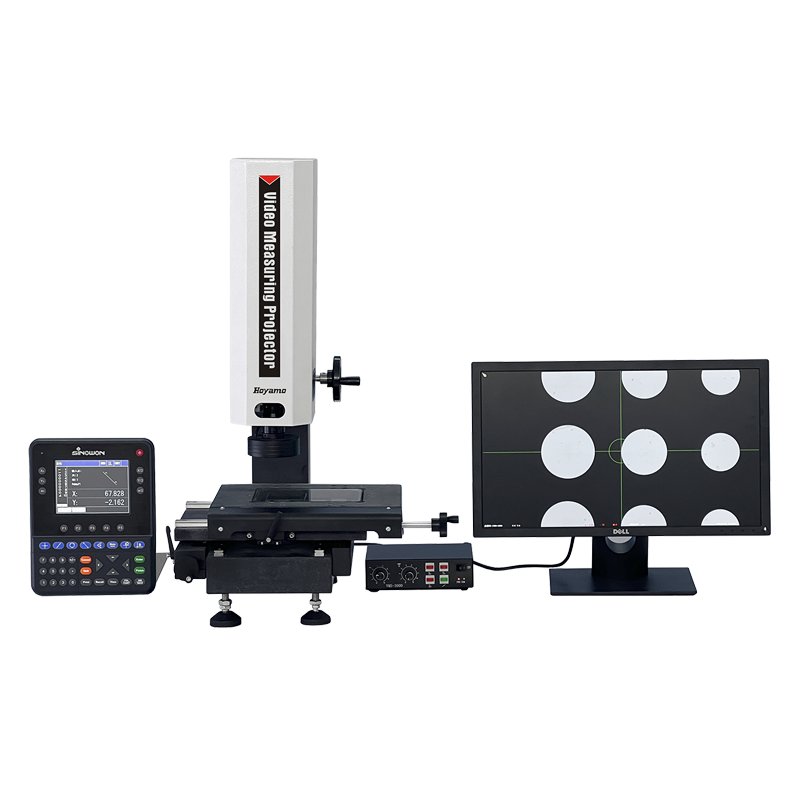

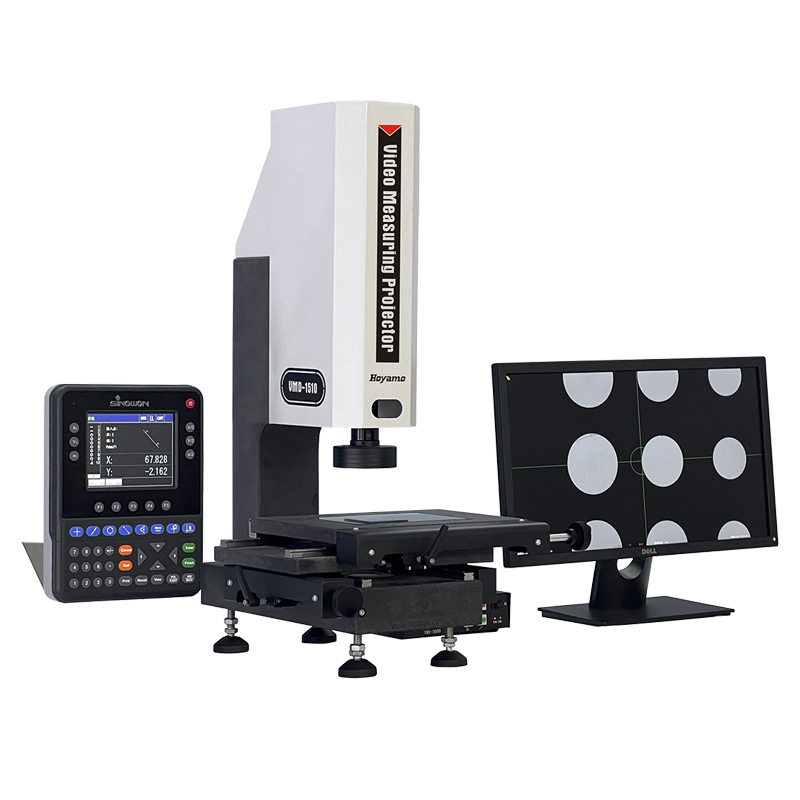

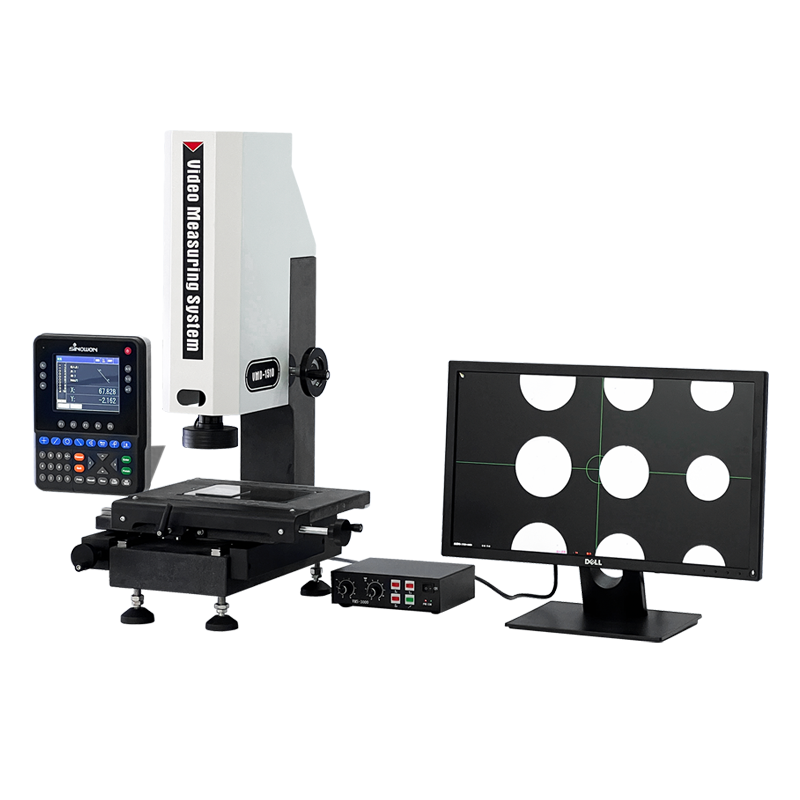

ویدئو پروژکتور اندازه گیری VMD-2010
ویژگی محصول:
l پایه و ستون سنگ گرانیت را برای اطمینان از ثبات و دقت دستگاه اتخاذ می کند.
l میله صیقلی بدون دندان و دستگاه قفل با حرکت سریع را برای اطمینان از اینکه خطای برگشت میز در 2 میلی متر است، اتخاذ می کند.
l خط کش نوری ابزار دقیق و میز کار دقیق را برای اطمینان از دقت E1 دستگاه در محدوده ≤3+L/200um اتخاذ می کند.
l از لنزهای زوم و دوربین دیجیتال رنگی با وضوح بالا برای اطمینان از کیفیت تصویر واضح و بدون اعوجاج استفاده می کند.
l از منبع نور سطح سرد LED و منبع نور موازی LED پایین به عنوان نور پروژکتور استفاده می کند.
l از منبع نور سطح سرد LED و منبع نور موازی LED پایین به عنوان نور پروژکتور استفاده می کند.
l تنظیم رنگ مناسب خط متقاطع برای هدف گیری نقاط اندازه گیری شده را اتخاذ می کند.
l بازخوانی دیجیتال چند منظوره اندازه شناسی صفحه رنگی با کیفیت بالا DP400 را به عنوان سیستم پردازش داده پذیرفته است.
مشخصات فنی:
| کالا |
Videoپروژکتور اندازه گیریسری VMD |
| مدل |
VMD-1510 |
VMD-2010 |
VMD-3020 |
VMD-4030 |
| مرحله گرانیت |
(310*220) میلی متر |
(390*220) میلی متر |
(505*350) میلی متر |
(605*450) میلی متر |
| استیج شیشه ای |
(179.5*129.5) میلی متر |
(229.5*129.5) میلی متر |
(356*248) میلی متر |
(456*348) میلی متر |
| سفر محور X/Y |
(150*100) میلی متر |
(200*100) میلی متر |
(300*200) میلی متر |
(400*300) میلی متر |
| Z Axis Travel |
100 میلی متر |
100 میلی متر |
200 میلی متر |
200 میلی متر |
| مقیاس های خطی |
وضوح: 0.5um |
| پایه و ستون ابزار |
سنگ گرانیت با دقت بالا |
| دقت اندازه گیری* |
E1x، y |
3+L/200um |
| E1xy |
5+ L/200um |
| E1z |
5+ L/200um |
| دقت تکرارپذیری |
2 میلی متر |
| سیستم روشنایی |
نور سطح سرد LED |
| نور موازی LED پایین |
| نور کواکسیال اختیاری |
| دوربین HDMI |
دوربین 1/3 اینچی 2 مگاپیکسلی با وضوح بالا: 1920*1080@30fps |
| بزرگنمایی ویدیو |
لنز زوم با وضوح بالا 6.5 برابر با بزرگنمایی اپتیکال: 0.7X~4.5X، |
| بزرگنمایی ویدیو: 26X~172X (مانیتور 21.5 اینچی) |
| ماوس بی سیم |
برای تنظیم رنگ مناسب خط Cross برای هدف گیری نقاط اندازه گیری شده اعمال می شود |
| مانیتور HDMI LCD |
مانیتور 21 اینچی HDMI LCD |
| فرآیند داده های اندازه گیری |
خواندن دیجیتال DP400 با چند زبان انگلیسی، چینی سنتی، نسخه های اختیاری زبان های دیگر |
| منبع تغذیه |
AC220V/50Hz؛ 110 ولت / 60 هرتز |
| ابعاد (WxDxH) |
(462*401*725) میلی متر |
(477*452*725) میلی متر |
(744*643*1075) میلی متر |
(908*776*1070) میلی متر |
| وزن ناخالص/خالص |
60/48 کیلوگرم |
65/50 کیلوگرم |
275/208 کیلوگرم |
283 کیلوگرم |
مدل ها و مشخصات:
| مدل |
کد# |
مدل |
کد# |
مدل |
کد# |
| VMD-1510 |
525-020DP |
VMD-2010 |
525-020EP |
VMD-2515 |
525-020FP |
| VMD-3020 |
525-020GP |
VMD-4030 |
525-020 اسب بخار |
VMD-5040 |
525-020JP |
فضای اندازه گیری VMDسری:
| سفر کنیدمیلی متر |
مدل |
کد# |
X Axis Travel mm |
Y Axis Travel mm |
Z Axis Standard Travelmm |
حداکثر سفر سفارشی محور Z میلی متر |
| 150x100x100 |
VMD-1510 |
525-020DP |
150 |
100 |
100 |
------ |
| 200x100x100 |
VMD-2010 |
525-020EP |
200 |
100 |
100 |
200 |
| 250x150x200 |
VMD-2515 |
525-020FP |
250 |
150 |
200 |
300 |
| 300x200x200 |
VMD-3020 |
525-020GP |
300 |
200 |
200 |
400 |
| 400x300x200 |
VMD-4030 |
525-020 اسب بخار |
400 |
300 |
200 |
400 |
| 500x400x200 |
VMD-5040 |
525-020JP |
500 |
400 |
200 |
400 |
بازخوانی دیجیتال چند منظوره پروژکتور اندازه گیری ویدئو DP400
ویژگی ها:
Ø 5.6〃صفحه نمایش رنگی و دکمه لمسی سیلیکونی مهر و موم شده، با اطلاعات کامل، عملکرد دوستانه، عمر طولانی استفاده.
Ø 100 عنصر تصویر دائمی را ذخیره کنید، می توانید تاریخ فعلی را تنظیم و ذخیره کنید.
Ø اندازه گیری چند منظوره: نقطه، خط، دایره، زاویه، فاصله، مستطیل، نخ پیچ، بیضی، شکاف، گرد کردن، از پیش تعیین شده، ساخت و ساز و غیره.
Ø تابع شمارش جهت معکوس یا مخالف، مقدار 1/2، نقطه میانی، تابع مجوز، تابع فراخوانی، عملکرد ضبط (ضبط) و اندازه گیری چرخه.
Ø بخش و جبران خطی برای 3 محور در دسترس است، دقت اندازه گیری را بسیار تضمین می کند.
Ø می تواند سوئیچ پا، چاپگر، تشخیص لبه نوری و سایر ابزارهای اندازه گیری کمکی چندگانه را متصل کند.
Ø با سیستم قطبی و مختصات، و می تواند میلی متر و اینچ را نمایش دهد و به راحتی جابجا شود.
Ø با عملکرد مستقل مجوز رمز عبور، برای جلوگیری از امکان انحراف داده ها با عملیات اشتباه، همچنین می تواند تنظیمات اصلی را با مجوز رمز عبور تغییر دهد.
Ø پشتیبانی از چندین زبان: چینی، انگلیسی و زبان های دیگر.
بازخوانی دیجیتال چند منظوره مشخصات:
| کالا |
بازخوانی دیجیتال چند منظوره پروژکتور اندازه گیری ویدئو |
| مدل |
DP400 |
| کد# |
510-340 |
| زبان |
چینی، پرتغالی، آلمانی و انگلیسی و غیره. |
| اندازه صفحه نمایش LCD |
115mm×85mm |
| وضوح صفحه نمایش LCD |
640*480 |
| محدوده نمایش دیجیتال |
8 رقم (با نقطه اعشار) |
| محور نمایش |
3 محور (X,Y,Z/Q) |
| مدل نمایش Z/Q |
طول یا زاویه |
| مدل نمایش زاویه |
درجه، دقیقه و دوم یا درجه |
| نشانه مقیاس های خطی |
موج مربعی TTL یا موج سینوسی AC با دو اختلاف زاویه فاز 90 درجه،
ظرفیت درایو بزرگتر از 10MA
|
| وضوح مقیاس خطی |
0.1um،0.2um،0.5um، 1um،2um،5um |
| نرخ باد |
4800,9600,14400,19200,38400,57600 |
| پورت خروجی داده |
رابط والدین RS232،DB-9 |
| صفحه کلید عملیاتی |
صفحه کلید لمسی سیلیکونی مهر و موم شده |
| پورت توسعه |
سوئیچ پا، چاپگر، یاب لبه نوری و غیره |
| منبع تغذیه ورودی |
AC90V-240V,15W |
