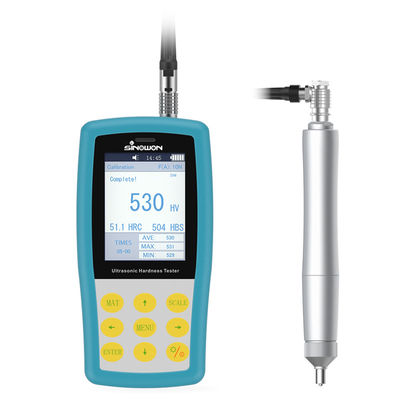

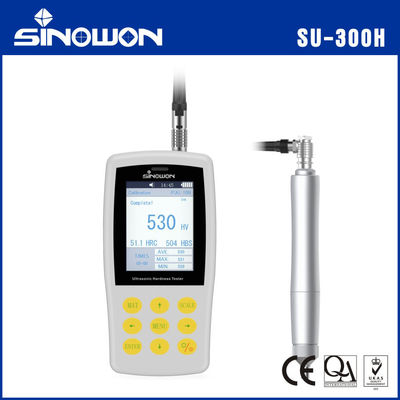

تستر سختی سنج اولتراسونیک دستی SU-300H
معرفی SU-300H:
● تستر سختی سنج اولتراسونیک دستی SU-300H یک سختی سنج پرتابل کلاسیک است که توسط گروه Sinowon ساخته شده است. این دستگاه از روش امپدانس تماسی اولتراسونیک برای انجام تست سختی در محل یا در آزمایشگاه استفاده می کند.
● SU-300H یک سختی سنج NDT است زیرا فرورفتگی تماسی آنقدر کوچک است که قابل مشاهده نیست، این یکی از راه حل های عالی برای تست سختی محصولات نهایی مانند قالب، چرخ دنده، شفت، میله، پیچ، ریل و غیره است.
● SU-300H نه تنها می تواند با پروب های دستی کار کند، بلکه با پروب های موتوری نیز کار می کند که قادر به برآورده کردن کاربردهای مختلف با توجه به شرایط مختلف زبری سطح است.
● SU-300H با استاندارد ASTM A1038-2005، استاندارد DIN DIN50159-1-2008 و استاندارد ملی چین GB/T 34205-2017 مطابقت دارد.
ویژگی های برجسته:
● دقت عالی——±3% HV، ±1.5HR، ±3%HB.
● فرورفتگی میکروسکوپی—— فقط میکروسکوپ با قدرت بالا می تواند فرورفتگی را مشاهده کند.
● اندازه گیری سریع—— نتیجه در 2 ثانیه.
● صفحه نمایش LCD بزرگ—— مستقیماً نتیجه اندازه گیری، شمارش دفعات، حداکثر، حداقل، میانگین و انحراف را نمایش می دهد.
● عملکرد دوستانه—— پس از آموزش کوتاه به خوبی کار می کند.
● گارانتی تضمین شده—— 2 سال گارانتی برای واحد اصلی (به استثنای پروب).
● ذخیره سازی انبوه—— ذخیره 1000 گروه داده اندازه گیری.
● کالیبراسیون ساده—— ذخیره 20 گروه داده کالیبراسیون برای فراخوانی، بهبود راندمان کالیبراسیون.
مشخصات فنی:
| کالا |
تستر سختی سنج اولتراسونیک دستی |
| مدل |
SU-300H |
| کد# |
882-141H |
| پروب اختیاری |
پروب دستی: 10N, 20N, 49N, 98N ; پروب موتوری: 3N, 5N, 8N, 10N |
| محدوده اندازه گیری (DIN) |
HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm |
|
اندازه گیری
دقت (%)
|
مقیاس ها |
﹤250HV |
250~500HV |
500~800Hv |
﹥800HV |
| HV0.1 |
6 |
7 |
8 |
9 |
| HV0.3 |
6 |
7 |
8 |
9 |
| HV0.8 |
5 |
5 |
6 |
7 |
| HV1 |
5 |
5 |
6 |
7 |
| HV5 |
5 |
5 |
5 |
5 |
| HV10 |
5 |
5 |
5 |
5 |
| مقیاس های سختی |
ویکرز (HV); راکول C (HRC); راکول A (HRA); راکول B (HRB); برینل (HB) |
| LCD |
صفحه نمایش رنگی |
| نمایش داده |
نیروی بارگذاری، زمان تست، نتیجه تست، میانگین،
حداکثر، حداقل، انحراف و مقیاس تبدیل.
|
| زبان |
چینی، انگلیسی، آلمانی، پرتغالی، ترکی |
| خروجی داده |
ترمینال فوق العاده RS232 / چاپگر بلوتوث |
| چاپ |
بلوتوث |
| ذخیره سازی داده |
برای ذخیره 1000 گروه داده اندازه گیری و 20 گروه داده کالیبراسیون |
| ورودی کلمه |
حروف و اعداد |
| محیط کار |
دما: -10 درجه سانتیگراد تا 50 درجه سانتیگراد. رطوبت: 30٪ -80٪ RH. |
| ولتاژ باتری |
باتری لیتیومی قابل شارژ؛ ولتاژ: 4.2 ولت، 3200 میلی آمپر ساعت |
| ولتاژ شارژر |
AC220V/50Hz, 110V/60Hz |
| ابعاد و وزن واحد اصلی |
ابعاد واحد اصلی: 160 x 80 x 30 میلی متر (طول x عرض x ارتفاع); پروب دستی: Φ22×153 میلی متر; وزن (بدون پروب): 0.5 کیلوگرم |
| ابعاد و وزن بسته بندی |
ابعاد بسته بندی: 320 x 430 x 155 میلی متر (طول x عرض x ارتفاع) ; وزن بسته بندی (تحویل استاندارد): 4.3 کیلوگرم |

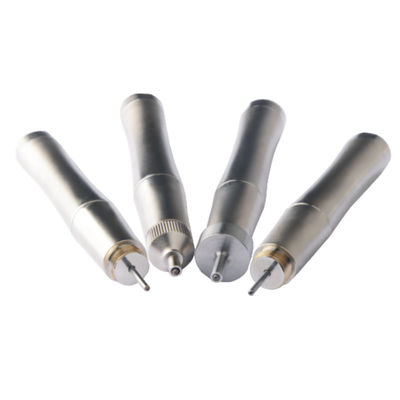

پروب دستی تستر سختی سنج اولتراسونیک
ویژگی ها:
● معرفی آخرین فناوری سنسور اولتراسونیک
● دریافت مقدار سختی دقیق بدون دستگاه های کمکی
● پشتیبانی از اندازه گیری سریع 360 درجه
● طراحی مهندسی انسانی عالی، آسان برای نگه داشتن
● ابعاد و وزن مناسب پروب برای کنترل راحت است
● اندازه گیری سریع و دقیق برای لبه و موقعیت ثابت نمونه
● فرورفتگی میکرو، غیر مخرب برای نمونه
مشخصات پروب دستی:
| نوع پروب |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| کد# |
882-311 |
882-321 |
882-331 |
882-341 |
| یادداشت |
اختیاری |
استاندارد |
اختیاری |
اختیاری |
| نیروی بارگذاری |
10N |
20N |
50N |
98N |
| قطر |
21 میلی متر |
21 میلی متر |
21 میلی متر |
21 میلی متر |
| طول |
154 میلی متر |
154 میلی متر |
154 میلی متر |
154 میلی متر |
| قطر میله نوسانی |
2.4 میلی متر |
2.4 میلی متر |
3 میلی متر |
3 میلی متر |
| زبری سطح اندازه گیری |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| حداقل وزن مواد آزمایشی |
0.3 کیلوگرم |
0.3 کیلوگرم |
0.3 کیلوگرم |
0.3 کیلوگرم |
| حداقل ضخامت مواد آزمایشی |
2 میلی متر |
2 میلی متر |
2 میلی متر |
2 میلی متر |

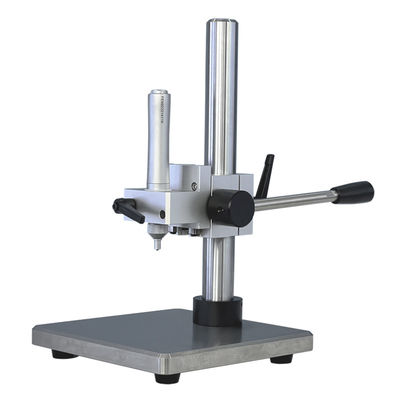

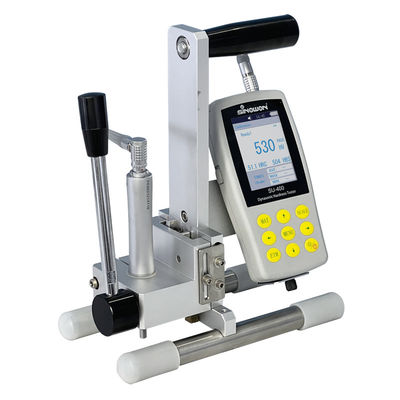

پروب موتوری تستر سختی سنج اولتراسونیک:
ویژگی ها:
● معرفی آخرین فناوری سنسور اولتراسونیک
● دریافت مقدار سختی دقیق بدون دستگاه های کمکی
● طراحی مهندسی انسانی عالی، آسان برای نگه داشتن
● اندازه گیری سریع و دقیق برای لبه و موقعیت ثابت نمونه
● فرورفتگی میکرو، بدون تخریب برای نمونه
● کنترل موتوری، اندازه گیری سریع با یک کلید
● خطای لرزش دست را با پروب دستی از بین ببرید، دقت و تکرارپذیری بالاتری دارد
● برای قطعات نازک، سختی لایه پوشش مناسب تر است
مشخصات پروب موتوری:
| نوع پروب |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| کد# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| یادداشت |
اختیاری |
اختیاری |
اختیاری |
اختیاری |
اختیاری |
| نیروی بارگذاری |
3N |
5N |
8N |
10N |
20N |
| قطر |
46 میلی متر |
46 میلی متر |
46 میلی متر |
46 میلی متر |
46 میلی متر |
| طول |
200 میلی متر |
200 میلی متر |
200 میلی متر |
200 میلی متر |
200 میلی متر |
| قطر میله نوسانی |
3.7 میلی متر |
3.7 میلی متر |
3.7 میلی متر |
3.7 میلی متر |
3.7 میلی متر |
| حداقل وزن مواد آزمایشی |
0.3 کیلوگرم |
0.3 کیلوگرم |
0.3 کیلوگرم |
0.3 کیلوگرم |
0.3 کیلوگرم |
| حداقل ضخامت مواد آزمایشی |
2 میلی متر |
2 میلی متر |
2 میلی متر |
2 میلی متر |
2 میلی متر |
کاربرد تستر سختی سنج دیناسونیک جهانی قابل حمل:
● اندازه گیری سختی لبه فلنج و مهر زنی ریشه چرخ دنده، قالب، ورق، دندان سخت شده سطح و شیار چرخ دنده و قسمت مخروطی;
● اندازه گیری سختی محور، لوله و ظرف با دیواره نازک;
● اندازه گیری سختی چرخ ها و روتور توربین;
● اندازه گیری سختی تیغه بیت;
● اندازه گیری سختی قطعات جوش;
● اندازه گیری عمق سوراخ خاص، علامت محدب شعاع بیشتر، صفحه نامنظم;
● اندازه گیری سختی اکثر فلزات آهنی، فلزات غیر آهنی و سایر آلیاژها در تولید صنعتی.
