تستر سختیسنج میکرو ویکرز اتوماتیک AutoVicky ZHV-VH2005
مقدمه:
روش ویکرز بر اساس یک سیستم اندازهگیری نوری است و طیفی از بارهای سبک را با استفاده از یک فرو رونده الماسی مشخص میکند تا یک فرورفتگی ایجاد کند که اندازهگیری شده و به یک مقدار سختی تبدیل میشود. این روش برای آزمایش روی انواع گستردهای از مواد بسیار مفید است، اما نمونههای آزمایش باید صیقل داده شوند تا امکان اندازهگیری اندازه فرورفتگیها فراهم شود. یک الماس با شکل هرمی با پایه مربع برای آزمایش در مقیاس ویکرز استفاده میشود. معمولاً بارها بسیار سبک هستند و از 5gf تا 2Kgf متغیر هستند، اگرچه بارهای "ماکرو" ویکرز میتوانند تا 50 کیلوگرم یا بیشتر نیز برسند.
روشهای سختیسنجی میکرو ویکرز برای آزمایش روی فلزات، سرامیکها و کامپوزیتها - تقریباً هر نوع مادهای - استفاده میشوند. از آنجایی که فرورفتگی آزمایش در آزمایش ویکرز بسیار کوچک است، برای انواع کاربردها مفید است: آزمایش مواد بسیار نازک مانند فویل یا اندازهگیری سطح یک قطعه، قطعات کوچک یا مناطق کوچک، اندازهگیری ریزساختارهای جداگانه، یا اندازهگیری عمق سختکاری سطحی با برش یک قطعه و ایجاد یک سری فرورفتگی برای توصیف یک پروفایل از تغییر سختی.
معرفی مختصر:

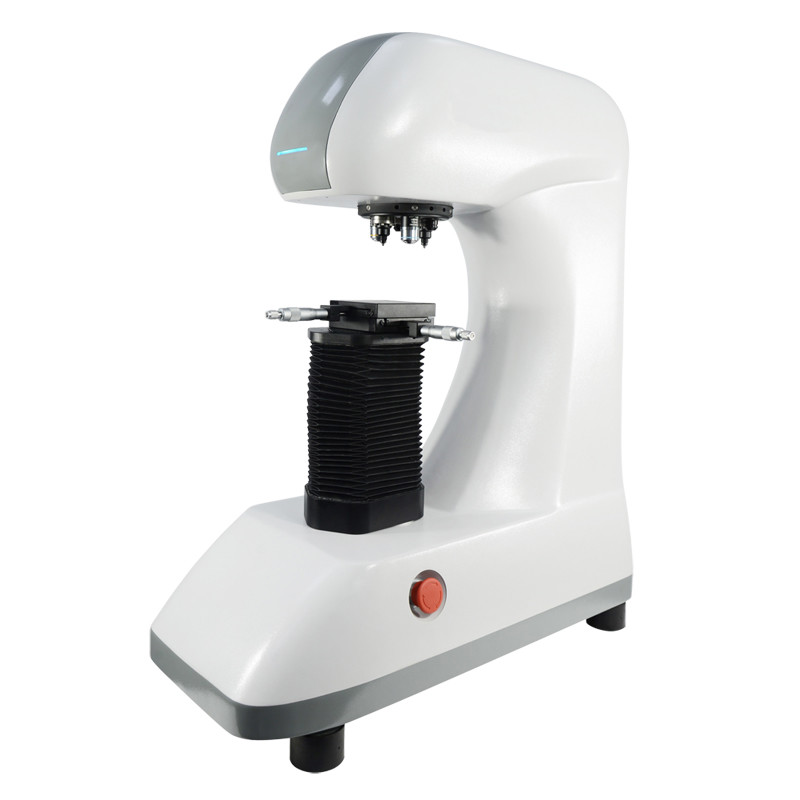

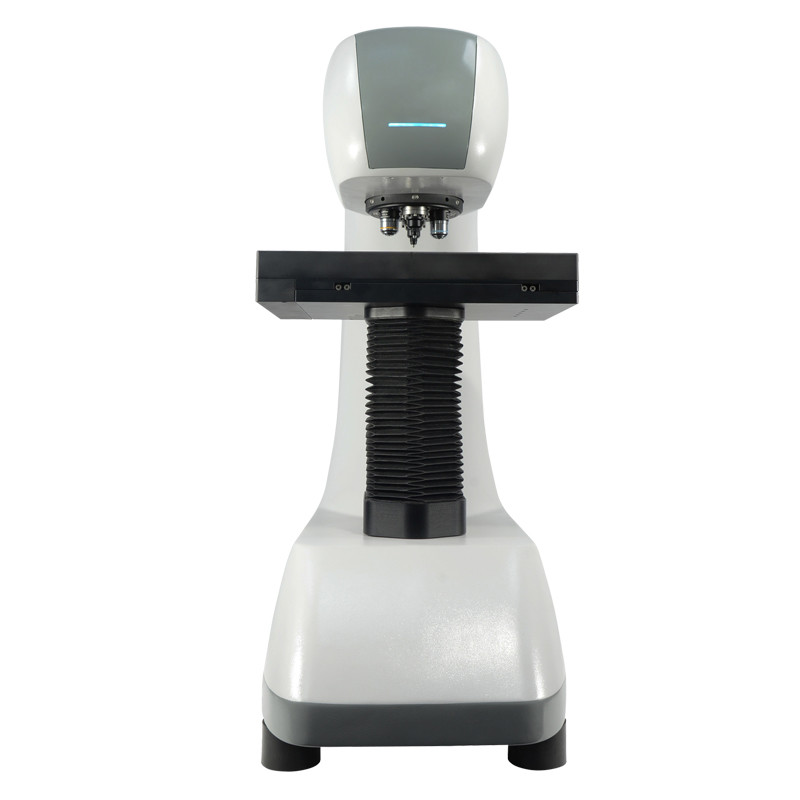

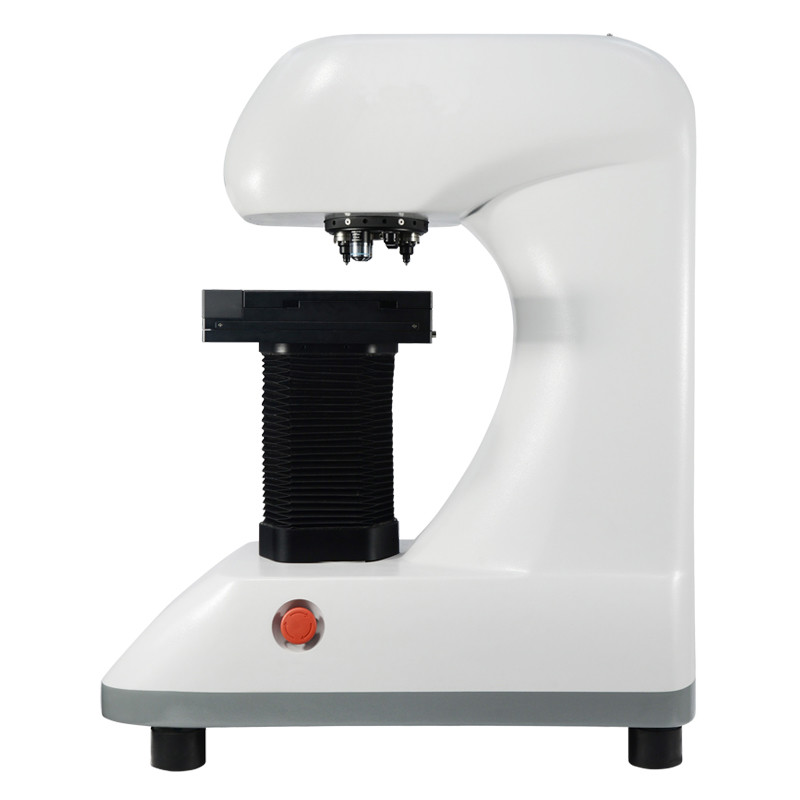

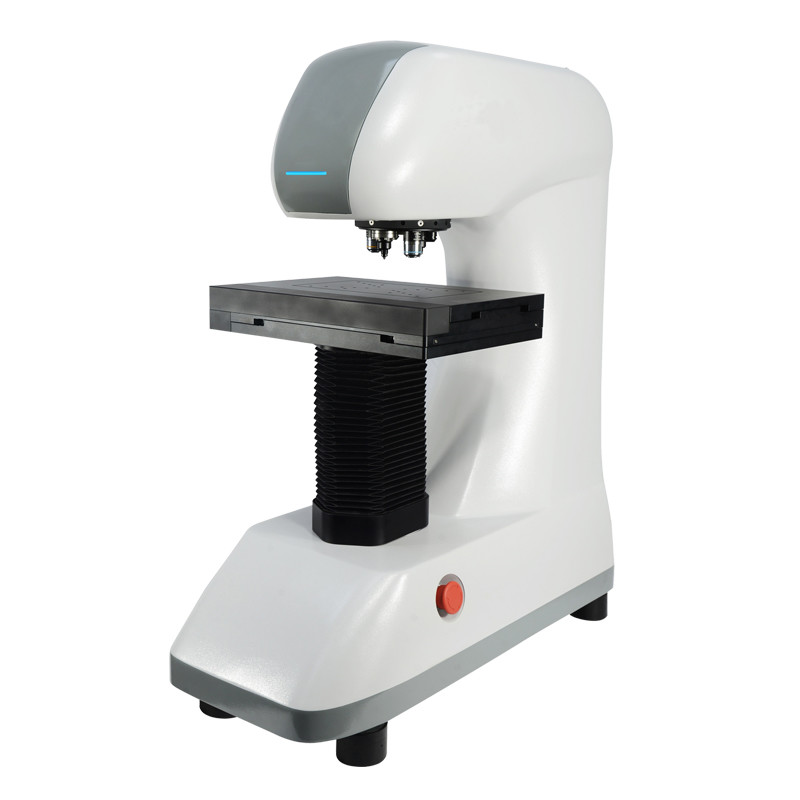

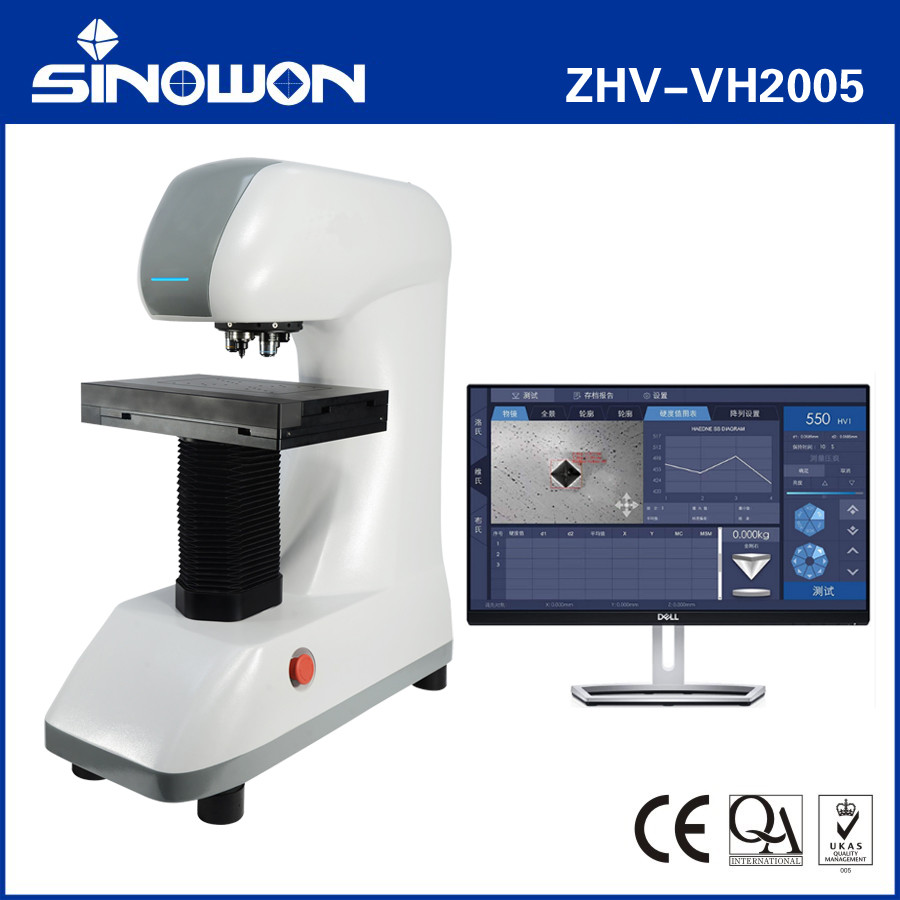

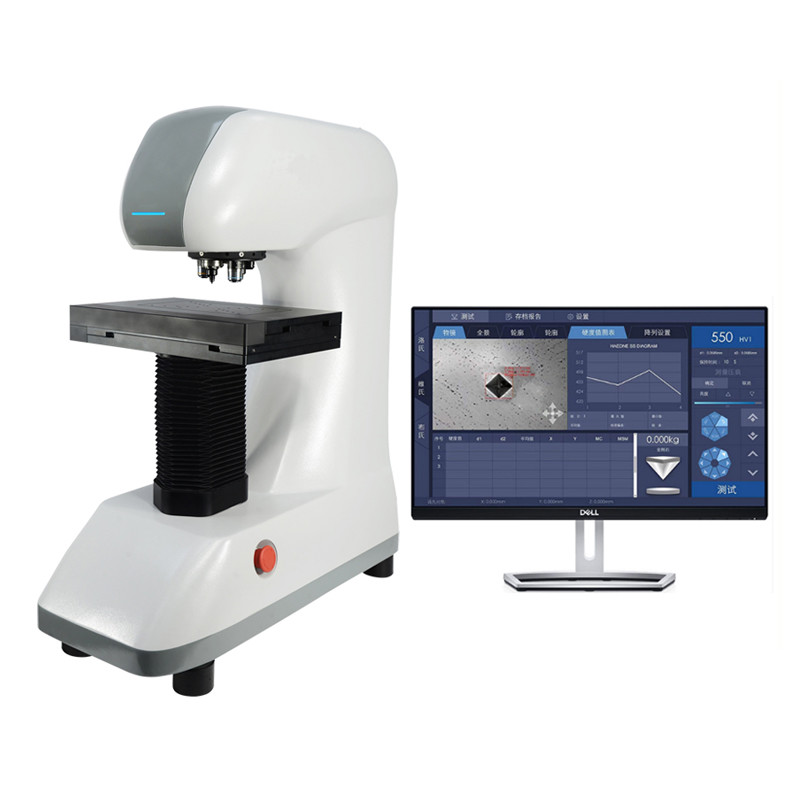

AutoVicky ZHV-VH2005 یک سیستم آزمایش سختیسنجی میکرو-ویکرز اتوماتیک با دید ماشینی، پلتفرم X-Y موتوری، سیستم فوکوس خودکار اختیاری و سیستم نرمافزاری کامپیوتری ATS-300 است، که دارای اندازهگیری خودکار در مورد فرورفتگی ویکرز است، خطای عملکرد انسانی را حذف میکند، راندمان کار را تا حد زیادی بهبود میبخشد، اندازهگیری آزمایش سختی را دقیقتر و سادهتر میکند.
ویژگیها:
- بدنه عالی از تستر سختیسنج میکرو ویکرز VH2005A با ساختار بالابر جابجایی خطی برای سیستم بارگذاری وزن.
- سیستم سلول بار دقیق از 5gf تا 2000gf، و بارگذاری، ماندگاری و تخلیه خودکار در طول فرآیند آزمایش

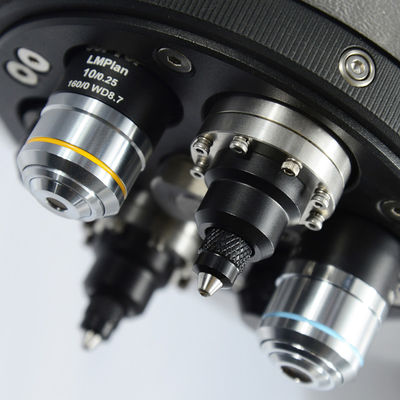

- برجک اتوماتیک پایدار با 6 موقعیت کاری، فرو رونده الماس میکرو ویکرز، عدسیهای 10x و 50x در یک صفحه کانونی نصب شدهاند.
- مسیر نوری با وضوح بالا با دوربین 8 مگاپیکسلی فرورفتگی سختی را به وضوح نشان میدهد، بزرگنمایی ویدئویی بیش از 2000 برابر است، اندازهگیری فرورفتگی کوچک را آسان میکند.
- پلتفرم X-Y موتوری با اندازه فلزی 110x100mm و کورس اندازهگیری 120x120mm، میتوان آن را برنامهریزی کرد تا سختی ویکرز نمونه را به طور خودکار آزمایش کند.
- سیستم فوکوس خودکار محور Z به عنوان تحویل استاندارد
- نرمافزار آزمایش ویکرز اتوماتیک قدرتمند ATS-300 با عملکردهای آزمایش هوشمند
- سیستم عامل ویندوز، Word، Excel، PDF و سایر گزارشهای خروجی سفارشی در دسترس هستند.
مشخصات:
| کالا |
تستر سختیسنج میکرو ویکرز اتوماتیک |
| مدل |
AutoVicky ZHV-VH2005 |
| کد# |
823-170-2005 |
| نیروی بارگذاری |
N |
0.098~19.60 |
| gf |
5~2000 |
| سیستم بارگذاری |
اتوماتیک |
| استیج X-Y موتوری |
موتور پلهای کوچک با اندازه L:180*W:140mm |
| کورس استیج X-Y |
50x50mm |
| حداقل گام |
0.625um |
| زبان |
انگلیسی |
| زمان بارگذاری |
1~60s قابل تنظیم |
| برجک |
برجک اتوماتیک |
| عدسی |
10×، 50× |
| سیستم فوکوس محور Z |
فوکوس دستی توسط سیستم چرخ دنده کرمی |
| حداقل واحد اندازهگیری |
0.025 μm |
| حداکثر ارتفاع نمونه |
200mm |
| گلوگاه دستگاه |
170mm |
| استاندارد اجرایی |
GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 |
| منبع تغذیه |
AC220V/50; 110V/60 Hz |
| ابعاد (L×W×H) |
525* 323*773mm |
| نرمافزار آزمایش اتوماتیک |
نرمافزار تجزیه و تحلیل و اندازهگیری تصویر ATS-300 (دانگل و سیدی) |
| نوع دوربین |
دوربین HD 8 مگاپیکسلی |
| کنترلکننده حرکت |
سیستم کنترل پلتفرم اتوماتیک X-Y |
| مانیتور |
مانیتور HDMI 21.5” |
| وزن خالص |
75Kg |
| وزن ناخالص |
120Kg |
معرفی نرمافزار اندازهگیری ویکرز و کنوپ
مزایای نرمافزار:
● میتواند اسکن پانوراما را انجام دهد، گرافیک کلی محصول را به کامپیوتر اسکن کند، هر موقعیتی را انتخاب کند و محصول به طور خودکار به موقعیت مورد نیاز منتقل میشود
● میتواند از 17 روش برنامهریزی مسیر پشتیبانی کند، هر تعداد، مانند 30 مختصات نقطه را تنظیم کند، روی شروع کلیک کنید و دستگاه به طور خودکار 30 نقطه اندازهگیری را بدون عملیات دستی، بارگذاری خودکار، فوکوس خودکار و اندازهگیری خودکار تکمیل میکند.
● مجهز به موتور محور Z و سیستم فوکوس خودکار اختیاری است، نیازی به یافتن دستی طول کانونی نیست و دستگاه به طور خودکار فوکوس میکند. تمام مراحل توسط نرمافزار تکمیل میشوند تا از خطاهای اندازهگیری دستی جلوگیری شود.
عملکرد اصلی:
● توانایی تشخیص خودکار تصویر فرورفتگی پیشرو است و راندمان تشخیص، پایداری و دقت نتایج تشخیص بالا است.
● دو نوع کالیبراسیون: کالیبراسیون نوری، (دستی / خودکار) کالیبراسیون بلوک سختی. بلوک سختی از میانگینهای متعدد، بلوکهای استاندارد چندگانه دلخواه و کالیبراسیون تقسیمبندی شده و اندازهگیری ترجیحی پشتیبانی میکند.
● علاوه بر اندازهگیری خودکار، سه گزینه اندازهگیری دستی وجود دارد: اندازهگیری چهار طرفه، اندازهگیری قطری و اندازهگیری چهار نقطهای (ترتیب انتخاب چهار راس میتواند دلخواه باشد).
● سه نوع علامت فرورفتگی پشتیبانی میشود: "مستطیل"، "صلیب قرمز" و "دایرهای".
● در طول اندازهگیری دستی، عملکرد ذرهبین را دارد که برای یافتن موقعیت راس فرورفتگی مناسب است؛
● عملکرد میانبر صفحه کلید منحصر به فرد میتواند به سرعت راس انتخاب شده را حرکت دهد تا عملیات اندازهگیری کارآمدتر شود.
● فاصله پیکسلی و فاصله فیزیکی قطر فرورفتگی را ارائه دهید و مقدار HV / HK را تحت بار فعلی در زمان واقعی محاسبه کنید.
● تعویض خودکار برجک (تعویض عدسی و فرو رونده).
● 5 میلیون دوربین دیجیتال برای نمایش ویدئوی فرورفتگی روی کامپیوتر. میتواند تصاویر را ضبط و ذخیره کند.
● وضعیت تستر سختیسنج فعلی را در زمان واقعی نمایش و بهروزرسانی کنید: فرو رونده / عدسی فعلی، زمان نگهداری بار، نیروی بارگذاری و غیره.
● فاصله بین دو نقطه را میتوان به صورت دستی اندازهگیری کرد؛ چندین گروه از فواصل را نیز میتوان همزمان روی ویدئو یا تصویر نمایش داد.
● در صورت وجود وضوحهای مختلف، عدسیهای مختلف و بارهای مختلف، نرمافزار به طور خودکار بهترین ضریب کالیبراسیون را انتخاب میکند.
● تمام اطلاعات نقطه آزمایش را میتوان به طور جداگانه یا با توجه به نیاز مشتری شناسایی و علامتگذاری کرد. اطلاعات شناسایی نقطه آزمایش در جدول توالی مقدار آزمایش و نمودار فرورفتگی برای پرس و جو آسان نمایش داده میشود. این عملکرد برای تجزیه و تحلیل و پردازش بعدی بسیار مهم است.
● به استانداردهای تبدیل سختی GB، DIN، ISO، ASTM و سایر استانداردها مراجعه کنید تا: ویکرز HV، کنوپ HK؛ راکول: HRC، HRA، HRB، HRD، HRE، HRF، HRG، HRK؛ راکول سطحی: HR15N، HR30N، HR45N، HR15T، HR30T، HR45T؛ تبدیل متقابل بین مقادیر سختی مانند برینل HBS و برینل HBW را درک کنید.
● هنگام اندازهگیری توالی مسیر لایه سخت شده، حالتهای تنظیم اولیه انعطافپذیر متعددی وجود دارد که به طور خودکار توالی مسیر قبلی را ذخیره و وارد میکنند؛ مسیر اندازهگیری را نیز میتوان در صورت تمایل برای بارگذاری مجدد ذخیره کرد.
● نتایج اندازهگیری توالی مسیر به طور خودکار مقدار عمق لایه سخت شده و منحنی تغییر سختی مربوطه را تولید میکند.
● حالتهای تجزیه و تحلیل متعدد را میتوان برای دادههای اندازهگیری انتخاب کرد؛ تمام نتایج را میتوان در گزارش گرافیکی تنظیم کرد.
● محتوا و قالب گزارش را میتوان به طور انعطافپذیر تنظیم کرد و اسناد WORD و EXCEL را میتوان به طور خودکار تولید کرد.
● میتوان رمز عبور و اختیار مدیریت را تنظیم کرد: اپراتورهای معمولی فقط میتوانند سختی را با توجه به تنظیمات تنظیم شده اندازهگیری کنند.
● ابزار تبدیل مقدار سختی استاندارد داخلی میتواند به طور خودکار مقدار سختی اندازهگیری شده را با توجه به جدول تبدیل کند و آن را در جدول نتایج فهرست کند.
عملکرد پیشرفته:
● عملکرد فوکوس خودکار. فوکوس خودکار فرورفتگی را میتوان درک کرد و زمان فوکوس فرورفتگی واحد 2-5 ثانیه است. (برای درک این عملکرد، ZHV-VH2005 باید به محور Z موتور و سیستم فوکوس خودکار مجهز باشد)
● عملکرد برنامهریزی مسیر. به عنوان یک افزونه از عملکرد اندازهگیری فاصله، برنامهریزی دقیق 17 حالت مسیر مورد اندازهگیری با کلیک روی تصویر با ماوس تکمیل میشود.
1) انتخاب نقطه آزاد: روی هر موقعیت از تصویر کلیک کنید تا به مسیر مورد اندازهگیری تبدیل شود.
2) جهت دلخواه: هر نقطه شروع و قطعه خط مستقیم را در هر جهت انتخاب کنید.
3) نرمال لبه: نزدیک لبه کلیک کنید تا قطعات خط نرمال به طور خودکار تولید شوند.
4) نرمال دو نقطه: دو انتهای لبه را انتخاب کنید تا قطعه خط نرمال مرکزی تولید شود.
5) نیمساز زاویه: سه نقطه زاویه میسازند تا قطعات نیمساز زاویه تولید شوند.
6) مسیر دایرهای: دو نقطه مرکز / شعاع، تولید یک مسیر در زمان.
7) کانتور لبه: نزدیک لبه کلیک کنید تا یک مسیر در امتداد لبه به طور خودکار تولید شود.
8) همفاصله لبه: روی فاصله در امتداد لبه کلیک کنید تا قطعات خط همفاصله تولید شوند.
9) شکل موج دندانهدار: دوره، ارتفاع دندان و تقارن دندان را میتوان به طور کمی تنظیم کرد.
10) مرکز دو نقطه: دو نقطه را روی تصویر انتخاب کنید تا نقطه میانی به عنوان مسیر مورد اندازهگیری تولید شود.
11) خط: روی هر نقطه شروع، قطعه خط مستقیم در هر جهت و فاصله متغیر در وسط کلیک کنید.
12) چند خط: نقاط مسیر چند خط.
13) زیگزاگ: چند خط زیگزاگ.
14) درونیابی: تعداد / فاصله ثابتی از نقاط مسیر را بین دو نقطه وارد کنید.
15) ماتریس: نقاط مسیر آرایه مستطیلی.
16) چرخ: نقطه مسیر چرخ.
17) حلقه: نقطه مسیر دایرهای.
● ارائه عملکرد کالیبراسیون افست فرو رونده / لنز برای حذف انحراف مکانیکی بین فرو رونده و لنز و اصلاح خطای کلی سیستم، به منظور بهبود دقت نتایج آزمایش سختی.
● عملکرد اسکن لبه. از طریق حرکت پلتفرم اتوماتیک XY، لبه شیء مشخص شده را میتوان اسکن کرد و کانتور لبه شیء را میتوان ترسیم کرد.
● عملکرد اتصال پانوراما. از طریق عملکرد "اسکن پانوراما"، میتوانید یک پانوراما را در یک محدوده مشخص شده به دست آورید و هر برنامهریزی مسیر را روی نقشه انجام دهید.
● حالت منطقهای و آزمایش مداوم عملکرد. برای فرورفتگیهای متعددی که ممکن است در یک میدان دید وجود داشته باشند، حالت منطقه را میتوان انتخاب کرد و فقط فرورفتگیهای موجود در محدوده تنظیم شده در طول هر اندازهگیری در نظر گرفته میشوند. هنگامی که حالت منطقه در طول آزمایش مداوم روشن میشود، میتوان از قطع آزمایش ناشی از فرورفتگیهای متعدد در یک میدان دید جلوگیری کرد. عملکرد تصحیح سطح.
● عملکرد تصحیح سطح. با جدول I و جدول II استاندارد ASTM E384 مطابقت دارد و الزامات آزمایش و تصحیح را برای قطعات منحنی مانند توپ و میله ارائه میدهد.
● عملکرد تصحیح زاویه. انحراف زاویه بین پلتفرم و دوربین را میتوان از طریق تصحیح خودکار زاویه حذف کرد و دقت موقعیتیابی پلتفرم را میتوان بهبود بخشید.
● عملکرد چقرمگی شکست. عملکرد چقرمگی شکست را میتوان بررسی کرد تا دادههای چقرمگی شکست فرورفتگی را اندازهگیری کرد.
● عملکرد اتصال پانورامای چند نمونه. اتصال پانوراما را میتوان برای نمونههای متعدد به طور همزمان انجام داد و سپس برنامهریزی مسیر را میتوان روی این پانوراماها انجام داد. در نهایت، آزمایش مداوم تکمیل شد.
مشخصات پلتفرم X-Y موتوری VMP-1212:
● پلتفرم XY اتوماتیک با سیستم موتور پلهای: فناوری پردازش درجه هوافضا
● عملکرد آببندی برتر، پایداری دقت بازیابی طولانیمدت را تضمین میکند
● اندازه پلتفرم: 260mmx250mm
● حداکثر جابجایی در جهت XY: الزامات 50X50mm)، حداقل گام: 0.625um
● دقت پاسخ: محدوده کامل یک طرفه ≤ 3um
● اسکن کل دوره ≤ 20um
● پلتفرم X-Y موتوری بزرگتر اختیاری VMP1111
