سیستم اندازه گیری سخت گیری Brinell

سیستم اندازه گیری نوری سختی برینل BrinScan

مقدمه:

● تقریباً تمام تست کننده های سختی برینل فعلی، شکاف را با میکروسکوپ سنتی خواننده مکانیکی اندازه گیری می کنند.که می تواند به راحتی تحت تاثیر عوامل محیطی باشد.علاوه بر اين، قطر بصري بايد به صورت دستي ثبت شود. بعد از اندازه گيري حداقل دو بار به دست آوردن مقدار متوسط،اپراتور باید به جدول سختی نگاه کند تا ارزش سختی برینل را پیدا کند..

● BrinScan یک سیستم اندازه گیری نوری خودکار برینل است که بر اساس سیستم عامل ویندوز توسعه یافته است.به طور خودکار سختي برينل را بدست مياره و جايگزين ميکروسکوپ خواني تقليدي مي شه.

● BrinScan از تکنولوژی پیشرفته بصری استفاده می کندعکاسی از شکاف با میکروسکوپ دیجیتالی قابل حمل و شناسایی دقیق شکاف حتی در زمینه پیچیده برای اندازه گیری سختی برینل. اپراتور نیاز به حاشیه پیشگویی از شکاف، طول شکاف ثبت، و چک جدول سختی. BrinScan می تواند اندازه گیری خودکار، ضبط خودکار،نمودار اندازه گیری سختی خودکار ذخیره و خودکار تولید.

● یک عامل حرفه ای در هنگام انجام یک اندازه گیری با میکروسکوپ خواندن مکانیکی حدود دو دقیقه نیاز دارد، که منجر به بهره وری پایین می شود.و انتشار اشتباهات در طول اندازه گیری ایجاد خواهد شد در حالی که عملیات BrinScan نیاز به هیچ اپراتور حرفه ای، و سختي برينل به دقت در عرض يک ثانيه ظاهر ميشه.

کاربرد:

BrinScan می تواند در آزمایشگاه استفاده شود، و همچنین می تواند در اتصال با رایانه های تبلت ویندوز و لپ تاپ در محل استفاده شود.

ویژگی ها:

1طراحی ساده:

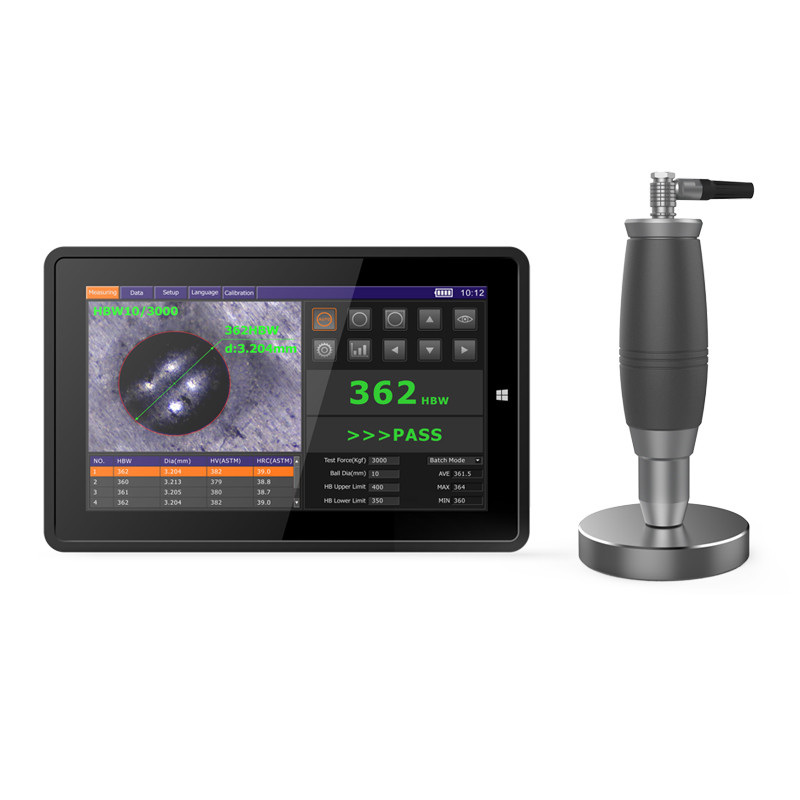

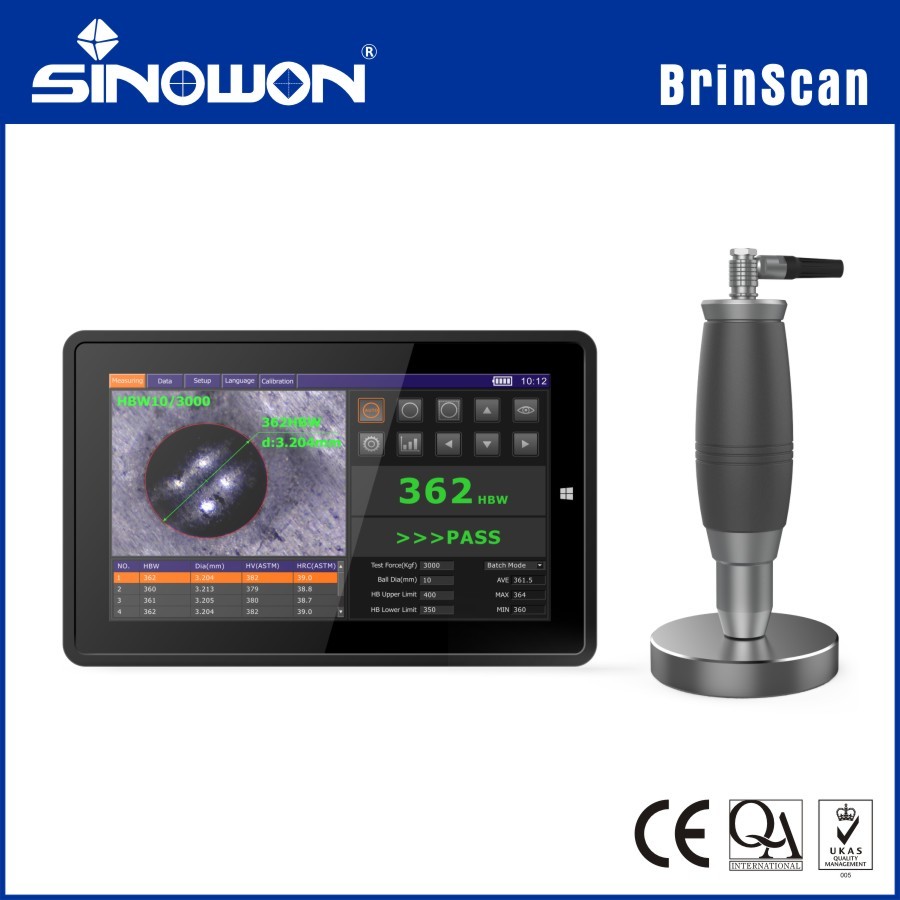

میکروسکوپ قابل حمل طراحی خط بخار را دارد. ظاهر ظریف و احساس راحتی دست دارد.

2. سُند مغناطیسی

سطح تماس میکروسکوپ اندازه گیری بر روی آهنربا حلقه ای اعمال می شود و باعث می شود بدون کمک دست ها عمودی بر روی نمونه مغناطیسی جذب شود.

3. تصویر HD

میکروسکوپ از منبع نور سرد LED، سیستم نوری با وضوح بالا و دوربین دیجیتال CMOS استفاده می کند.

4. شناسايي خودکار

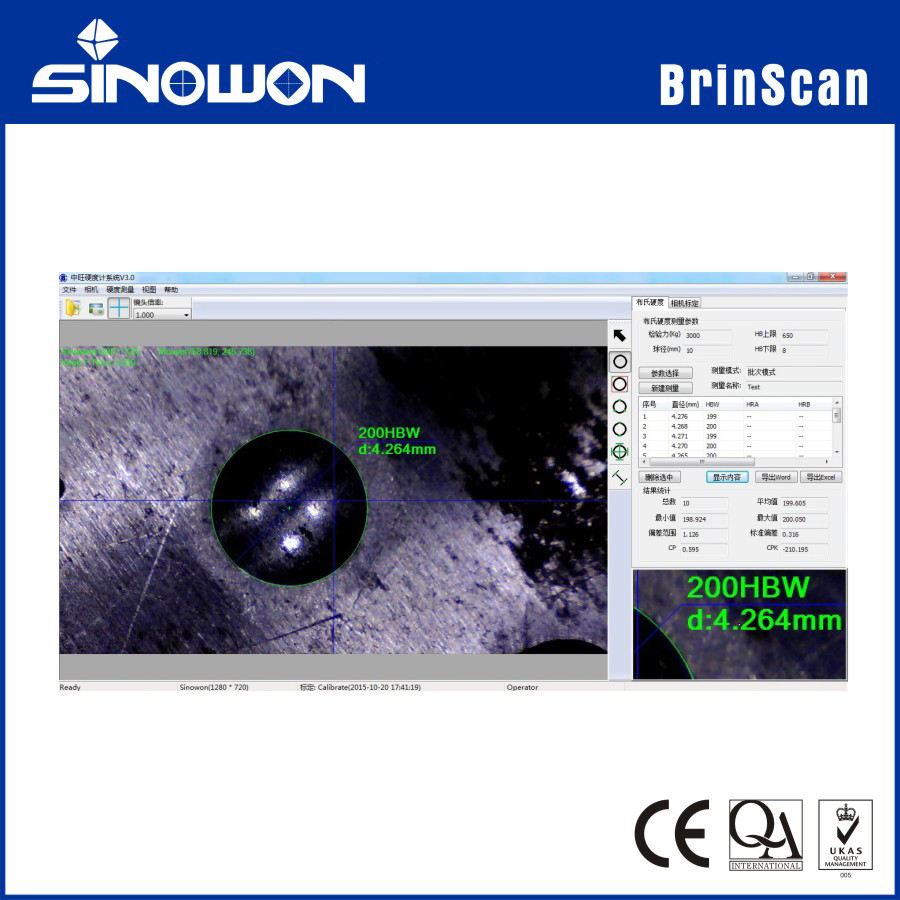

BrinScan می تواند لبه های شکاف را به طور خودکار شناسایی کند و دایره شکاف را به طور خودکار اندازه گیری کند (بیش از 200 نقطه برای یک دایره). قطر را محاسبه می کند و سختی Brinell را به طور خودکار دریافت می کند.برای شکاف بزرگ، تمام شکاف نیاز به نشان دادن نیست، بیش از 1/2 شکاف ظاهر بر روی رابط می تواند اندازه گیری شود.

5. اندازه گيري با يک کلید

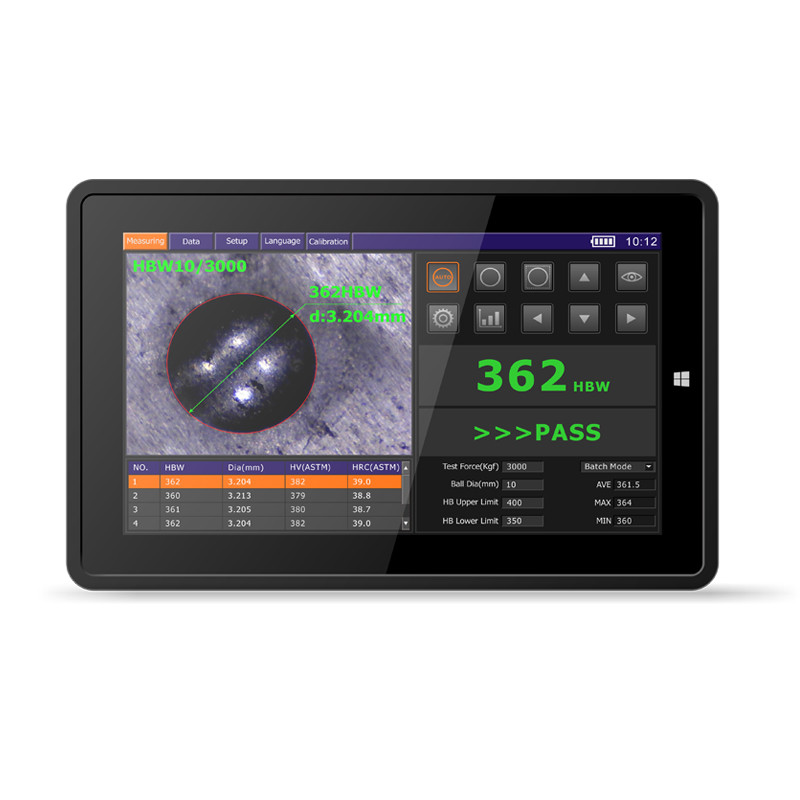

BrinScan دارای یک رابط کاربری ساده و سخاوتمندانه است که کاربر می تواند بدون آموزش حرفه ای از آن استفاده کند. نیازی به انتخاب دستی نیست، فقط یک کلید کار می کند،قطر شکاف و ارزش سختی بیرون خواهد آمد.

BrinScan همچنین عملکرد انتخاب اساسی مانند انتخاب دو نقطه ای ، سه نقطه ای و کل را حفظ می کند. بزرگ کردن تصویر می تواند در اندازه گیری دستی استفاده شود و دقت اندازه گیری دستی را بهبود بخشد.

6. کالیبراسیون آسان

کالیبراسیون اولیه BrinScan می تواند با مقیاس شیشه ای و بلوک سختی استاندارد Brinell انجام شود. پس از کالیبراسیون مقیاس (قیمت K) ، لازم نیست که در هنگام تغییر مقیاس اندازه گیری دوباره کالیبراسیون انجام شود.,می توانیم به طور مستقیم در مقیاس جدید اندازه گیری کنیم.

7. گزارش خروجی

BrinScan قطر شکاف، ارزش اندازه گیری، Max، Min، ارزش تبدیل (HRA، HRB،HRC،HV،HS، قدرت کشش، و غیره) را نشان می دهد.و بخش و اپراتور می تواند کاربر تعریف شدهکلمه، اکسل می تواند به طور خودکار بدون ثبت دستی تولید شود.

8سازگاری قوی

BrinScan می تواند با هر نوع تست کننده سختی Brinell که با WIN7، WIN8، WIN10 سازگار است، استفاده شود.

مشخصات فنی:
