دستگاه اندازه گیری نیمه اتوماتیک پل متحرک هماهنگی دستگاه اندازه گیری CMM

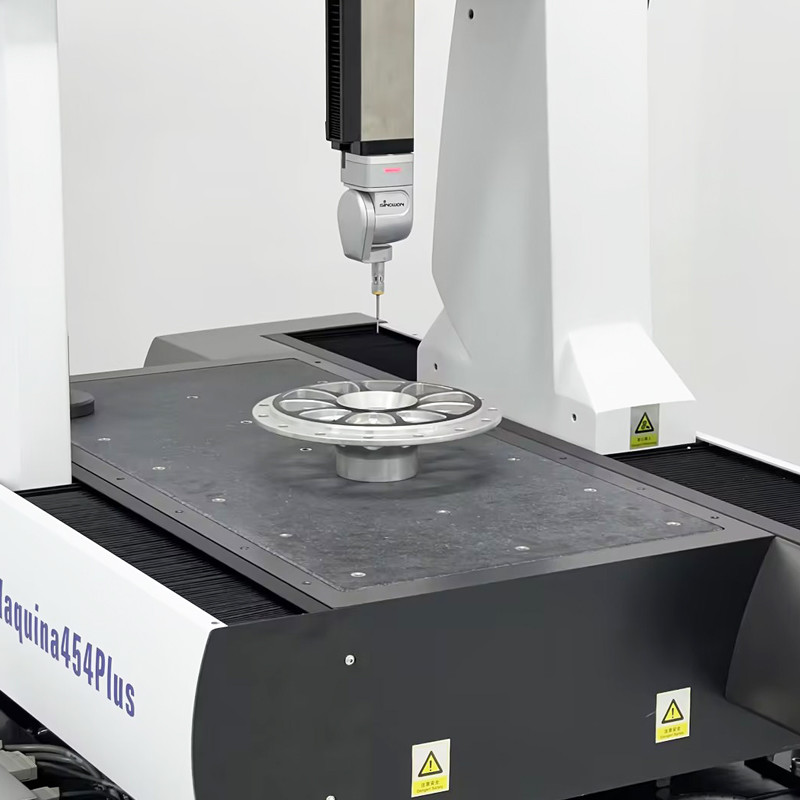

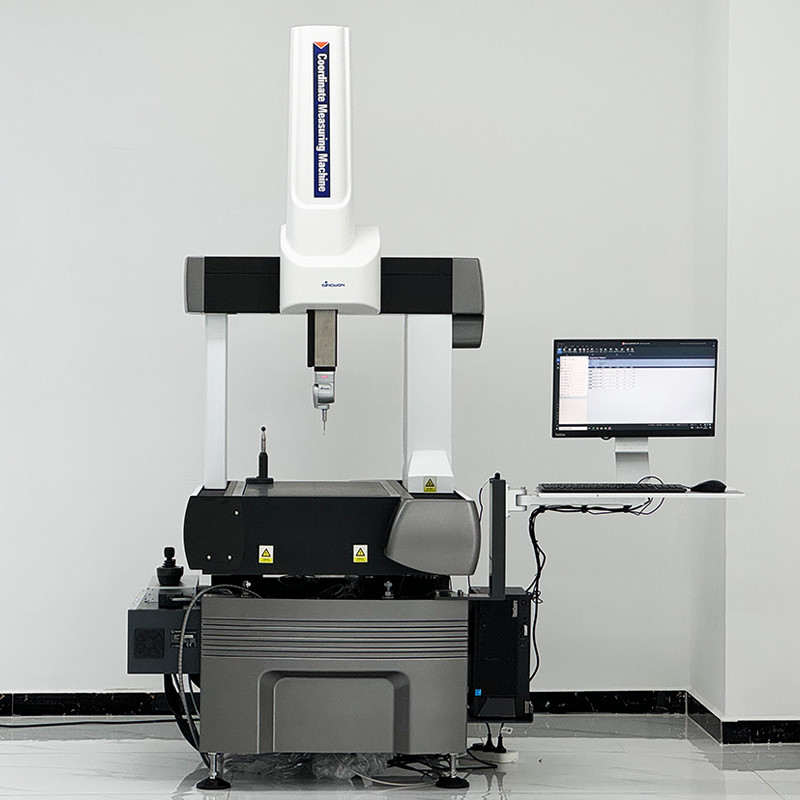

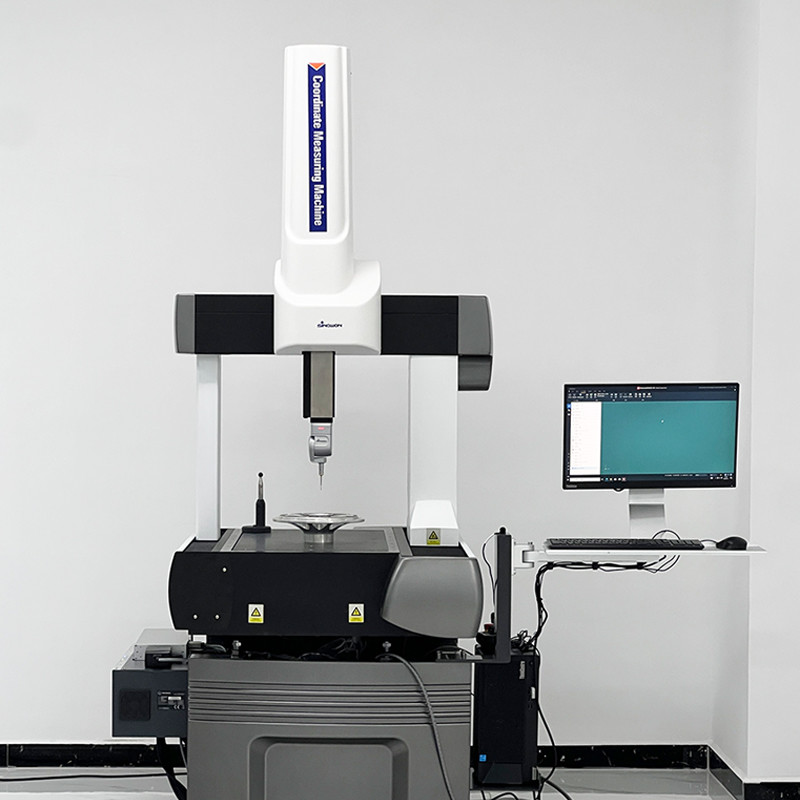

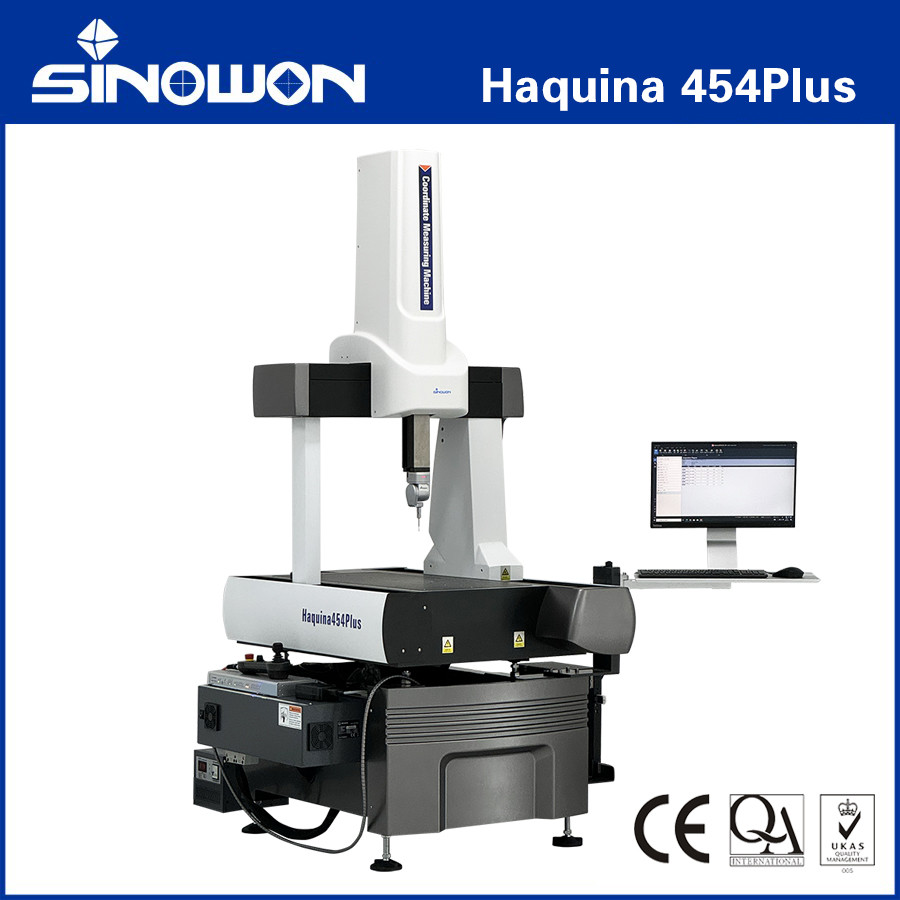

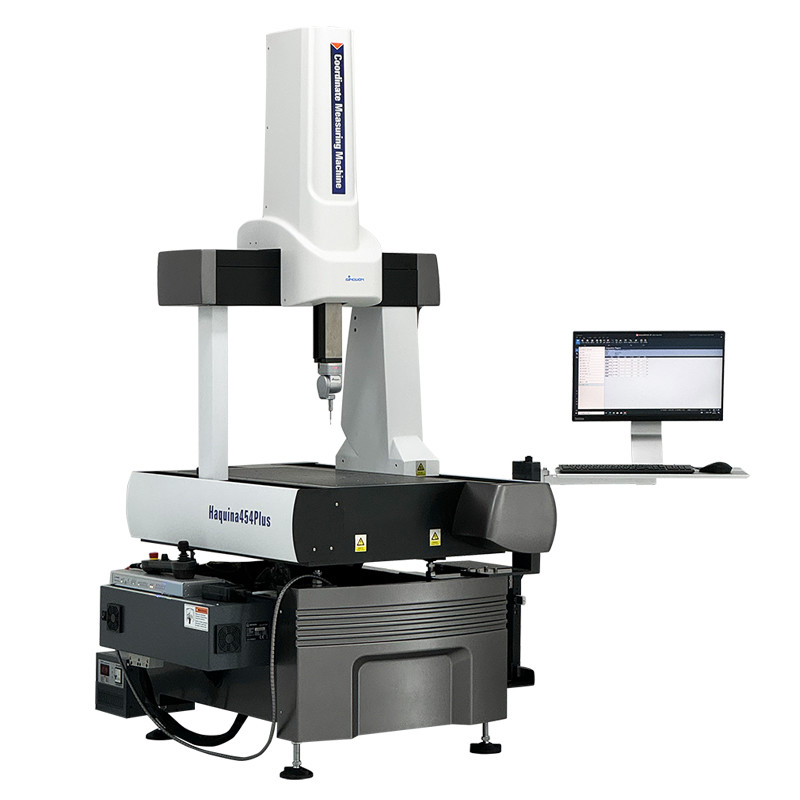

پل متحرک نیمه خودکار دستگاه اندازه‌گیری مختصاتHآکوینا454پلاس

توضیحات فنی

ویژگی‌های فنی:

• با طراحی ضد رسوب سه محور، می‌توانید در برابر گرد و غبار و زباله‌ها بسیار خوب مقاومت کنید، سپس پایداری و دقت سیستم دقیق را تضمین کنید.
• سیستم جبران دما: سه محور دستگاه و قطعه دارای سنسور دمای بسیار دقیقی هستند. این می‌تواند دقت را در دماهای مختلف تضمین کند. این بسیار کارآمد و قابل اعتماد است بدون اینکه دقت قطعه کار را در دماهای مختلف تضمین کند، بدون دمای ثابت.
• اطمینان از بهترین عملکرد حرکتی با ریل راهنمای خطی فولاد ضد زنگ با قابلیت اطمینان بالا، موتور با عملکرد بالا و مکانیزم انتقال با عملکرد بالا.
• سیستم ایزولاسیون ارتعاش غیرفعال استاندارد می‌تواند با اکثر منابع ارتعاش مقابله کند.
• ساختار فشرده بدون منبع هوا.
• مجهز به نرم‌افزار اندازه‌گیری قدرتمند (RATIONAL-DMIS) که بی‌نظیر است، بازرس می‌تواند هرگونه اندازه‌گیری و بازرسی معمول فروشگاه را انجام دهد.

Pمشخصات:

مشخصات محیطی:

توجه: راهنمای آماده‌سازی سایت به مشتری کمک می‌کند تا بداند چگونه به الزامات اتاق برسد.

CMMنرم‌افزار اندازه‌گیری و بازرسی:

شرکت External-array Software, Inc در اوایل سال 2001 تأسیس شد. ما بیش از 25 سال تجربه موفق در توسعه نرم‌افزار CMM داریم، RationalDMIS به عنوان نسل جدیدی از نرم‌افزار CMM، تحت استقلال کامل توسعه یافته است، که با عملکرد ساده، قدرتمند و بسیار کارآمد خود مشخص می‌شود. این نرم‌افزار نه تنها از زمان عرضه به بازار مورد تحسین متخصصان صنعت CMM قرار گرفته است، بلکه اعتماد مشتریان را نیز جلب کرده است. فروش جهانی بیش از 10000 مجموعه است.

برخی از مشتریان شامل: General Dynamics، General Electric، Boeing، Corning، Xerox Corporation، Pratt & Whitney، Siemens، BMW، ABB Inc، Bruker…

• RationalDMIS همیشه همگام با استانداردهای پیشرفته جهانی است، در همان ابتدای طراحی، RationalDMIS کاملاً بر اساس DMIS توسعه یافته است و یکی از نرم‌افزارهای CMM در جهان است که از استاندارد DMIS پشتیبانی می‌کند.

• رابط کاربری منحصر به فرد و مختصر، بدون پنجره‌های پاپ‌آپ، بدون فرآیند ورودی و تأیید پیچیده، از افزونگی رابط کاربری ناشی از بیش از یک پنجره پاپ‌آپ جلوگیری کنید. کشیدن و رها کردن، سادگی فرآیند عملیات را به حداکثر می‌رساند.

• RationalDMIS از I++ پشتیبانی می‌کند، با موفقیت تأییدیه PTB را دریافت کرده است.

• داده‌های CAD را با فرآیند برنامه‌نویسی و اندازه‌گیری CMM یکپارچه می‌کند، با استفاده از ابزارهای شبیه‌سازی و جلوگیری از برخورد قدرتمند استاندارد در RationalDMIS

• نمایش 100٪ گرافیکی: تمام فرآیندهای عملیات را می‌توان 100٪ به صورت گرافیکی نمایش داد.

• مطابق با استانداردهای مختلف: ISO / ANSI / DIN / GB …
• تفاوت‌های مختلف را ارزیابی می‌کند: فاصله، زاویه، زاویه‌داری، عمود بودن، موازی بودن، موقعیت، استوانه‌ای بودن، هم‌مرکزی، خروج از مرکز دایره‌ای، خروج از مرکز کلی، دایره‌ای بودن، زاویه مخروطی، قطر، شعاع، صافی، راستا، پروفایل نقطه، پروفایل منحنی، پروفایل سطح، تقارن، عرض.
• گزارش‌های خروجی متنوع: خروجی متن سنتی، خروجی گرافیکی، گزارش خطای فرم …
• خروجی به اشکال مختلف، از جمله HTML، Excel، PDF، DMO و غیره
• پشتیبانی از الگوهای خروجی تعریف شده توسط کاربر.






• ماژول‌های تخصصی RationalDMIS، شامل SPC، CCD، لیزر، تیغه، چرخ دنده، میل بادامک، NetOffline، NetReport، UG/ProE/CATIA/Solidworks/Jt3D/Inventor3D/SolidEdge/ParaSolod Native Translator.
• ماژول CWS قدرتمند: این نرم‌افزار از استفاده از تشخیص CWS پشتیبانی می‌کند و می‌تواند برای تشخیص کانتور سطح منحنی شیشه سه بعدی مانند شیشه منحنی تلفن همراه و شیشه پانل ابزار خودرو استفاده شود.

سیستم پروب:

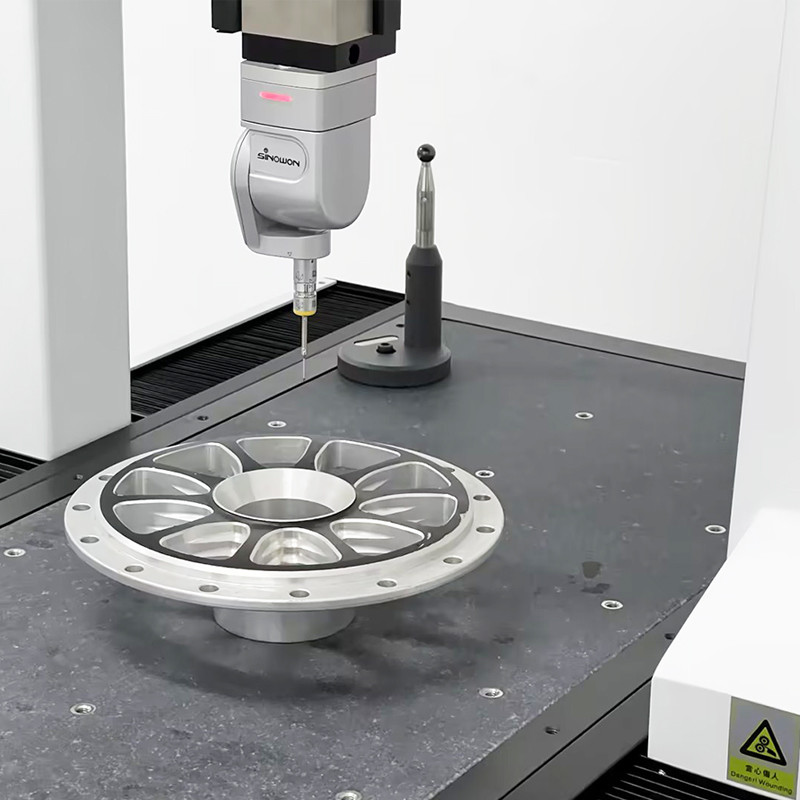

هد پروب شاخص‌گذاری دستی Renishaw MH20i

MH20i یک هد پروب قابل تنظیم دستی با تغییر ماژول از Renishaw است.

این شامل پایه کینماتیک TP20 با شاخص‌گذاری 2 محور است.

می‌تواند 168 موقعیت تکرارپذیر را در فواصل 15 درجه به دست آورد. یک ماژول نیروی استاندارد نیز شامل می‌شود.

ویژگی‌ها
محور قابل شاخص‌گذاری A (گام)	از 0 درجه تا 90 درجه، گام 15 درجه
محور قابل شاخص‌گذاری B (چرخش)	±180 درجه، گام 15 درجه
وزن	210 گرم
تکرارپذیری موقعیت‌یابی	1.5 µm
حداکثر میله توسعه	75 میلی‌متر
ویژگی‌های TP20
جهت‌های حس	5 راه، ±X، ± Y، +Z
تکرارپذیری یک‌طرفه	0.35 µm
تکرارپذیری تغییر ماژول	2.0 µm
