Name: دستگاه اندازه گیری مختصات سری آپولو
Brand: Hoyamo and Sinowon Inc
SKU: Apollo 686
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

محدوده سفر (میلی متر): 600*800*600

حداکثر وزن قطعه کار اندازه گیری شده: 300 کیلوگرم

وزن دستگاه: 730 کیلوگرم

تری دی مکس. سرعت (mm/s): 520

تری دی مکس. شتاب (mm/s²): 1730

برجسته کردن:

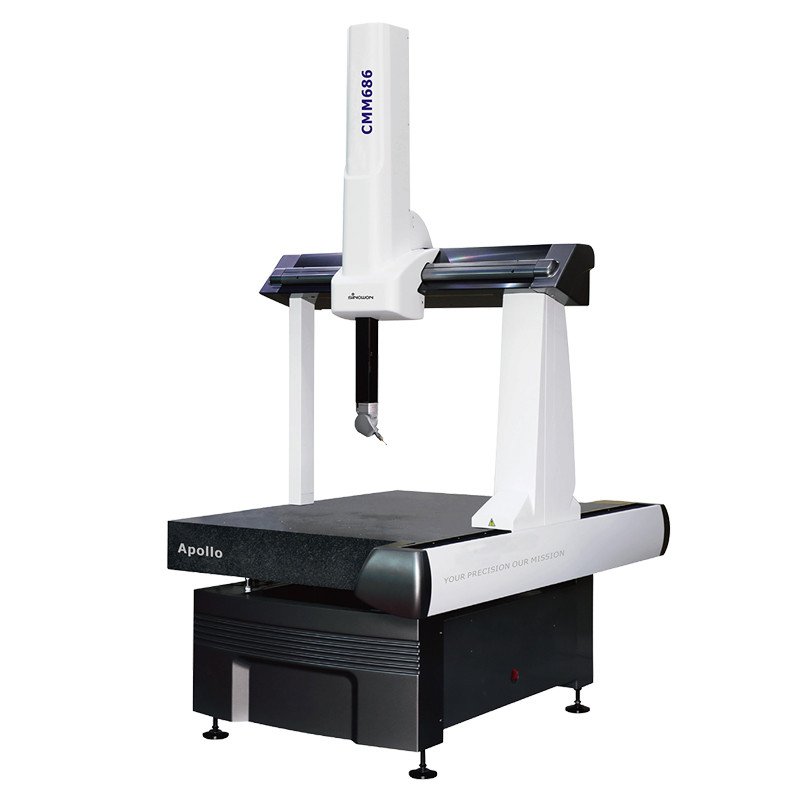

دستگاه اندازه گیری مختصات سری آپولو

اطلاعات اولیه

Place of Origin: Jiangmen, China

نام تجاری: SINOWON

گواهی: CE

Model Number: Apollo 686

سند: D4 Sinowon Apollo Series CM...a1.pdf

پرداخت

Packaging Details: Plywood

Delivery Time: 40 work days

Payment Terms: L/C, T/T

Supply Ability: 50 Sets/Month

گالری

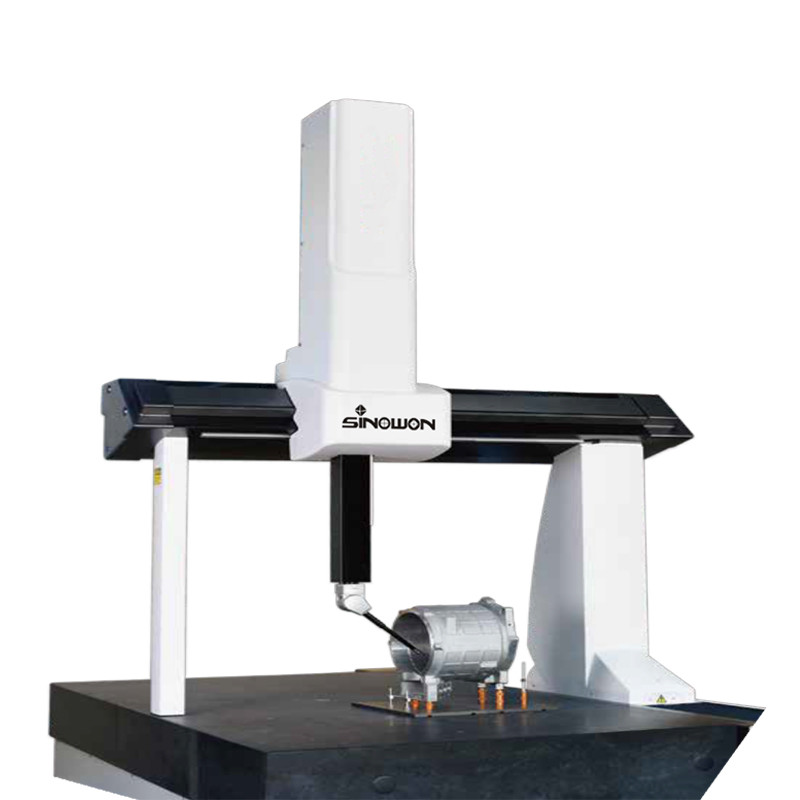

دستگاه اندازه گیری مختصات سری آپولو

توضیحات محصول

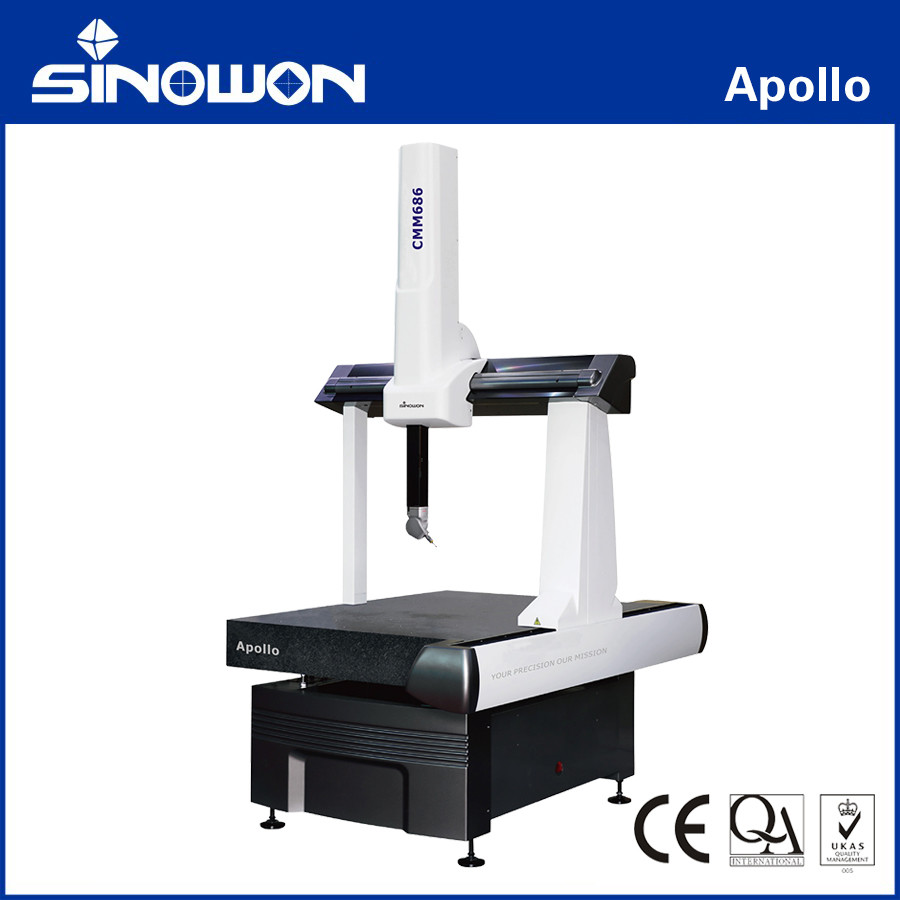

دستگاه اندازه گیری مختصات سری آپولو

دستگاه اندازه گیری مختصات سری آپولو 0

معرفی محصول:

آپولو یک CMM کاملا اتوماتیک بسیار رقابتی است. مجهز به نرم افزار اندازه گیری قدرتمند Rational-DMIS، بدیهی، هوشمند و کارآمد، با ماژول های اندازه گیری غنی، قابلیت ویرایش قوی،سازگاری قوی، به طور کامل نیازهای اندازه گیری شخصی را برآورده می کند.

به طور گسترده ای در: صنعت قطعات خودرو، صنعت قالب و قالب تزریقی، صنعت الکترونیک 3C، صنعت برش و ابزار استفاده می شود.صنعت ماشینکاری دقیق و سایر کاربردهای متروولوژی صنعتیاز جمله بازرسی محصولات و بازرسی لوازم.

مشخصات محصول:

تعادل پنوماتیک:محور Z تعادل پنوماتیک تنظیم شده را اتخاذ می کند که به آرامی حرکت می کند و برای اطمینان از ایمنی به طور خودکار ترمز می کند.
جدول:يه ميز گرانيتي سخت و پايدار، اثرات ارتعاش رو کاهش ميده
ساختار:ساختار پل متحرک فضای اندازه گیری باز تری را فراهم می کند.
ريل راهنما:ریل راهنمای دم کبودی یکپارچه، که دقت حرکت کل ماشین را بهبود می بخشد.
طراحی قطب مثلثی دقیق:سفتي دستگاه را بهبود بخشيد و مرکز جاذبه اشعه را کاهش داد، دقت و تکرار دستگاه را بهبود بخشيد.
طراحی قاب تمام آلومینیومی:تغییر شکل مداوم تمام قطعات در صورت تغییرات دمایی برای جبران آسان
قرار دادن از راه دور موتور محرک:کاهش جرم در حال حرکت، افزایش سرعت و جلوگیری از تاثیر گرم کردن موتور بر عملکرد ماشین.

آپولو564 /686 /8xx6 مشخصات:

مدل	حداکثر خطای مجاز MPE ((μm) ، L ((mm) ، (ISO10360-2)						3D Max سرعت (mm/s)	حداکثر سرعت 3D (mm/s2)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
آپولو 564	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
آپولو 686	2.8+L/300	3.1	2.6+L/300	2.9	2.4+L/300	2.7	520	1730
آپولو 8106	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
آپولو 8126	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470
آپولو 8156	3.0+L/300	3.2	2.8+L/300	3.0	2.6+L/300	2.8	520	1470

پیکربندی سُند برای آزمایش عملکرد:

HHH-MI: سنجه 21mm طول دارد، قطر نوک 4mm است؛

HP-TMe/HP-THDe: اندازه گیری نیروی استاندارد، سنج 10mm طول دارد، قطر نوک 4mm است.

معیارهای عملکرد در شرایط زیر معتبر هستند:

دمای محیط استاندارد: 18-22°C

تغییرات دمای محیط: 1°C/h - 2°C/24h

گرادیان درجه حرارت: 1°C/m

رطوبت نسبی: 25 تا 75 درصد

نمودار ساختار:

دستگاه اندازه گیری مختصات سری آپولو 1

مدل	دامنه سفر ((ملی متر)			ابعاد ((ملی متر)			نور روز ((ملی متر)			حداکثر وزن قطعه اندازه گیری شده (کلوگرم)	وزن ماشین (کیلوگرم)
مدل	X	Y	Z	Lx	لائی	Lz	Dx	ديز	Dz1	حداکثر وزن قطعه اندازه گیری شده (کلوگرم)	وزن ماشین (کیلوگرم)
آپولو 564	500	600	400	1055	1535	2247	634	114	594	300	590
آپولو 686	600	800	600	1150	1735	2630	734	114	794	300	730
آپولو 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
آپولو 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
آپولو 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379

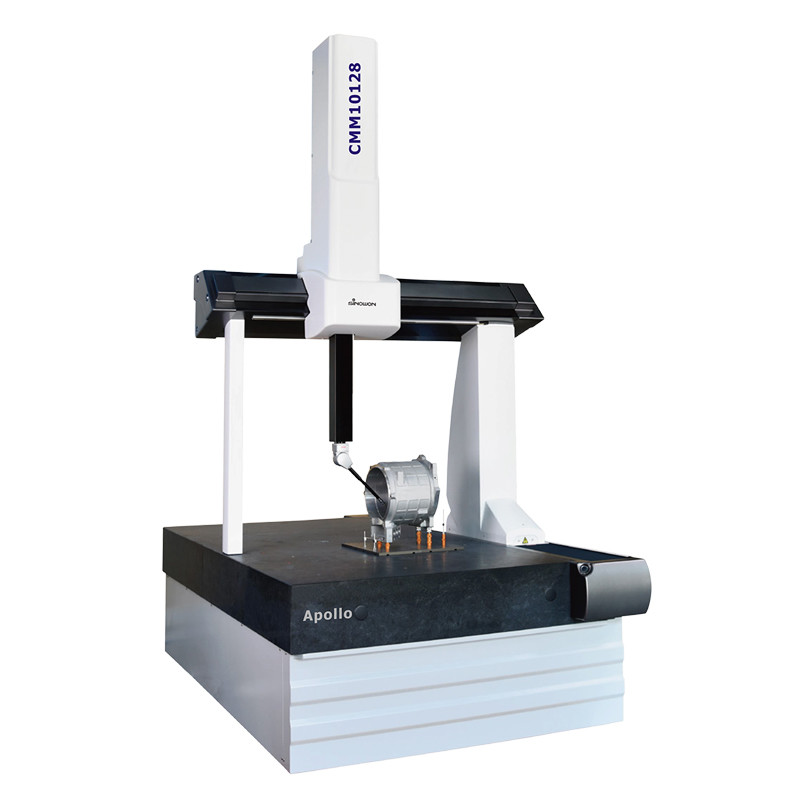

آپولو10xx8 مشخصات:

مدل	حداکثر خطای مجاز MPE ((μm) ، L ((mm) ، (ISO10360-2)						3D Max سرعت (mm/s)	حداکثر سرعت 3D (mm/s2)
	HH-MI		HP-TMe		HP-THDe
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP
آپولو 10128	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
آپولو 10158	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
آپولو 10218	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470
آپولو 10308	3.2+L/300	3.4	3.0+L/300	3.2	2.8+L/300	3.0	520	1470

پیکربندی سُند برای آزمایش عملکرد:

HHH-MI: سنجه 21mm طول دارد، قطر نوک 4mm است؛

HP-TMe/HP-THDe: اندازه گیری نیروی استاندارد، سنج 10mm طول دارد، قطر نوک 4mm است.

معیارهای عملکرد در شرایط زیر معتبر هستند:

دمای محیط استاندارد: 18-22°C

تغییرات دمای محیط: 1°C/h - 2°C/24h

گرادیان درجه حرارت: 1°C/m

رطوبت نسبی: 25 تا 75 درصد

نمودار ساختار:

مدل	دامنه سفر ((ملی متر)			ابعاد ((ملی متر)			نور روز ((ملی متر)			حداکثر وزن قطعه اندازه گیری شده (کلوگرم)	وزن ماشین (کیلوگرم)
مدل	X	Y	Z	Lx	لائی	Lz	Dx	ديز	Dz1	حداکثر وزن قطعه اندازه گیری شده (کلوگرم)	وزن ماشین (کیلوگرم)
آپولو 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
آپولو 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
آپولو 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
آپولو 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400

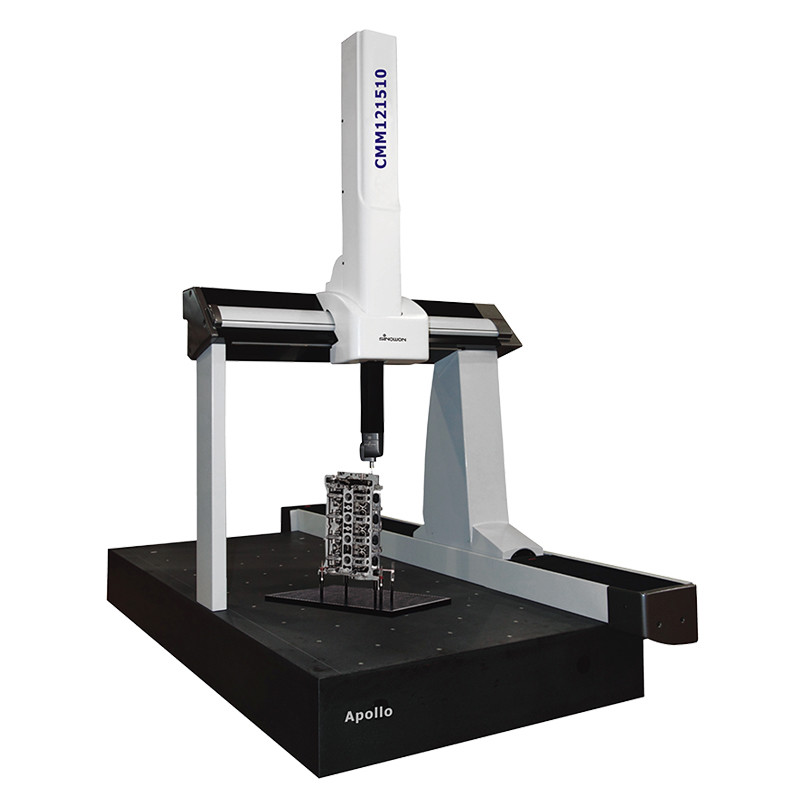

آپولو12xx10 /15xx10/15xx12 مشخصات

مدل	حداکثر خطای مجاز MPE ((μm) ، L ((mm) ، (ISO10360-2)				3D Max سرعت (mm/s)	حداکثر سرعت 3D (mm/s2)
	HH-MI		HP-TMe
	MPEE	MPEP	MPEE	MPEP
آپولو 121510	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
آپولو 122210	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
آپولو 123010	3.3+L/300	3.8	3.1+L/300	3.6	433	1040
آپولو 152210	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
آپولو 153010	3.8+L/300	4.3	3.6+L/300	4.1	433	1040
آپولو 152212	4.3+L/300	4.8	4.1+L/300	4.6	433	1040
آپولو 153012	4.3+L/300	4.8	4.1+L/300	4.6	433	1040

پیکربندی سُند برای آزمایش عملکرد:

HHH-MI: سنجه 21mm طول دارد، قطر نوک 4mm است؛

HP-TMe/HP-THDe: اندازه گیری نیروی استاندارد، سنج 10mm طول دارد، قطر نوک 4mm است.

معیارهای عملکرد در شرایط زیر معتبر هستند:

دمای محیط استاندارد: 18-22°C

تغییرات دمای محیط: 1°C/h - 2°C/24h

گرادیان درجه حرارت: 1°C/m

رطوبت نسبی: 25 تا 75 درصد

نمودار ساختار:

دستگاه اندازه گیری مختصات سری آپولو 3

مدل	دامنه سفر ((ملی متر)			ابعاد ((ملی متر)			نور روز ((ملی متر)			حداکثر وزن قطعه اندازه گیری شده (کلوگرم)	وزن ماشین (کیلوگرم)
مدل	X	Y	Z	Lx	لائی	Lz	Dx	ديز	Dz1	حداکثر وزن قطعه اندازه گیری شده (کلوگرم)	وزن ماشین (کیلوگرم)
آپولو 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
آپولو 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
آپولو 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
آپولو 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
آپولو 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
آپولو 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
آپولو 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

RationalDMIS2نرم افزار اندازه گیری:

این است که به دست آورده است ANSI، ISO، GB، PTB استاندارد گواهینامه، همیشه با استانداردهای پیشرفته و مفاهیم طراحی پیشرفته هماهنگ،و به طور کامل از پروتکل کنترل بین المللی محبوب I++ پشتیبانی می کند.این دارای یک رابط نرم افزاری کاربر پسند و ساده است ، عملکرد سریع کشیدن و رها کردن منحصر به فرد ، و اتصال یکپارچه با داده های CAD. 100% تجسم گرافیکی از اندازه گیری تا گزارش خروجی ،که یک راه حل اندازه گیری کامل برای شرکت ها فراهم می کند.

نرم افزار DMIS منطقی، ماژول های CAD، دیواره نازک و اسکن را برای پاسخگویی به نیازهای فزاینده مشتریان ما ادغام می کند.

ویژگی های DMIS منطقی:

● پشتیبانی از IGES، STEP، DXF، STL، XYZ و سایر فرمت ها؛

● از CATIA، UG، PRO-E، Solidworks، Parasolid رابط خواندن مستقیم پشتیبانی می کند؛

● تشخیص هوشمند: شبیه سازی در زمان واقعی مسیر تشخیص، بهینه سازی خودکار مسیر تشخیص؛

● محاسبه کامل و سریع تحمل: مطابق با GB، ISO، Y14.5، ANSI، DIN، AGMA و سایر استانداردها؛

● خروجی گزارش های متنوع؛ پشتیبانی از HTML، اکسل، PDF، OUT، فرمت TXT؛

● ماژول های ویژه فراوان: تجزیه و تحلیل آماری SPC، تصویر کامپوزیت CCD، اسکن لیزر خطی، تجزیه و تحلیل تیغه، تجزیه و تحلیل دنده های cylindrical involute، تجزیه و تحلیل کام، برنامه نویسی شبکه، گزارش شبکه

● الگوریتم اصلی توسط موسسه فیزیک-تکنولوژیکی آلمان (PTB) تأیید شده است.

تشخیصSسیستم:

HH-MI سر شاخص دستی

HH-MI یک سر کاوشگر دستی است که دارای یک کاوشگر دقیق با دقت بالا است.سر سنجه قادر به شاخص در 15 درجه افزایش و می تواند 168 موقعیت منحصر به فرد را بدون نیاز به صلاحیت مجدد به دست آورد. سر را می توان به راحتی با یک دست قفل کرد، باز کرد و چرخش داد.

تکرار موقعیت	1.5μm
افزونه	15°
چرخش زاوي	A=0°-90° B=±180°
جهت اندازه گیری	±X ±Y +Z
نیروی پرتاب قابل تنظیم	0.1N-0.3N
حداکثر طول قلم	100 میلی متر

HH-MI-M سر شاخص دستی

HH-MI-M یک سر سنج دستی است. HH-MI-M دارای شاخص های عملکرد مشابه HH-MI است، اما به جای یک سیستم سر یکپارچه،این با آداپتور خاص خود همراه است و با هر یک از سُند های مشابه سازگار است..

تکرار موقعیت	1.5μm
افزونه	15°
تعداد کل پست ها	168
چرخش زاوي	A=0°-90° B=±180°
حداکثر طول تمدید	50 میلی متر

HH-A-M7.5 سر چرخش خودکار

HH-A-T5 یک سر سنجه قابل نشان دادن موتور است که دارای عملکرد با سرعت بالا و چرخش چرخشی بالا است.سر کاوشگر با یک مشترک Kinematic (TKJ) مجهز است که می تواند به یک Multiwire متصل به حمایت چند سنسور. TKJ را می توان به صورت دستی یا به طور خودکار بدون نیاز به صلاحیت مجدد تغییر داد.

7.5° افزایش می یابد و می تواند به 720 موقعیت منحصر به فرد برسد.

تکرار موقعیت	0.5μm
افزونه	7.5°
تعداد کل پست ها	720
چرخش زاوي	A=0°-105° B=±180°
سرعت چرخش	90 درجه در 2 ثانیه
حداکثر طول تمدید	300 میلی متر
