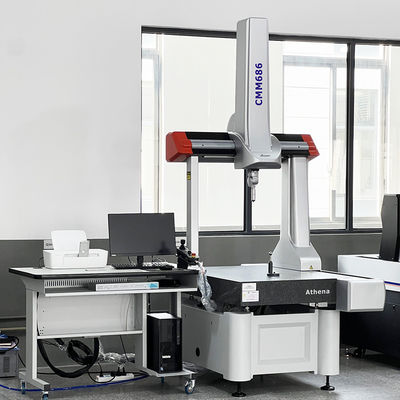

Name: دستگاه اندازه گیری مختصات Athena سری
Brand: Hoyamo and Sinowon Inc
SKU: آتنا 686
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

محدوده سفر (میلی متر): 600*800*600

حداکثر وزن قطعه کار اندازه گیری شده: 300 کیلوگرم

وزن دستگاه: 730 کیلوگرم

تری دی مکس. سرعت (mm/s): 520

تری دی مکس. شتاب (mm/s²): 1730

برجسته کردن:

دستگاه اندازه گیری مختصات سری Athena

اطلاعات اولیه

محل منبع: جیانگمن، چین

نام تجاری: SINOWON

گواهی: CE

شماره مدل: آتنا 686

سند: D4 Sinowon Athena Series CM...a1.pdf

پرداخت

Packaging Details: Plywood

زمان تحویل: 30 روز کاری

Payment Terms: L/C, T/T

Supply Ability: 50 Sets/Month

گالری

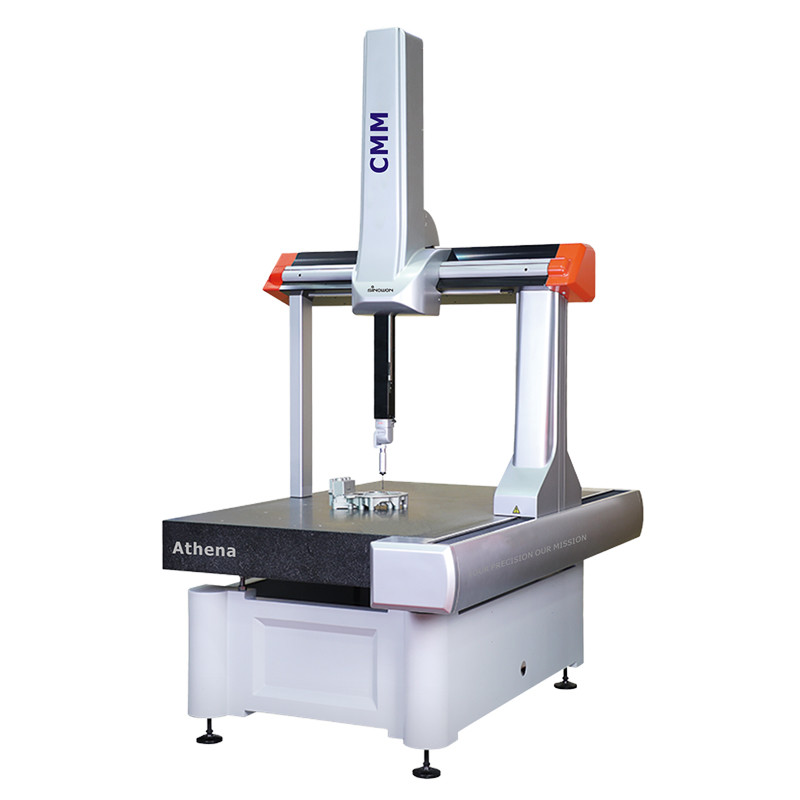

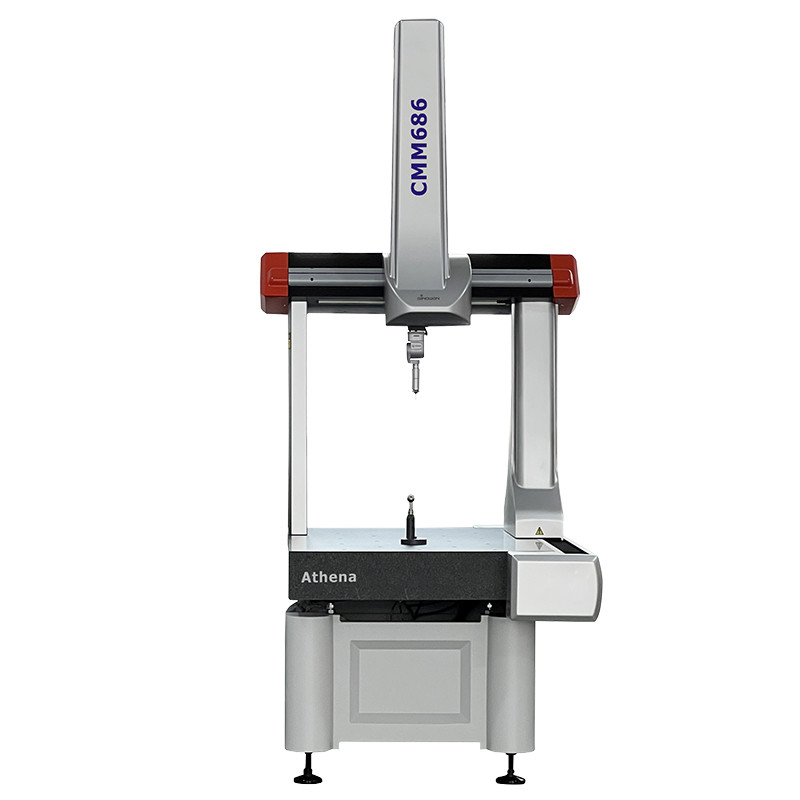

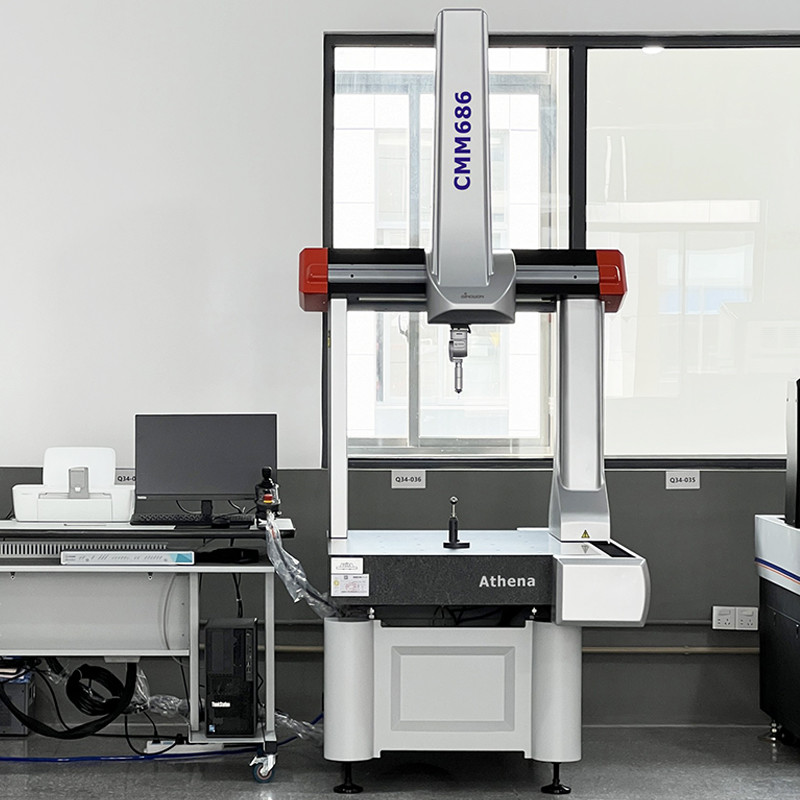

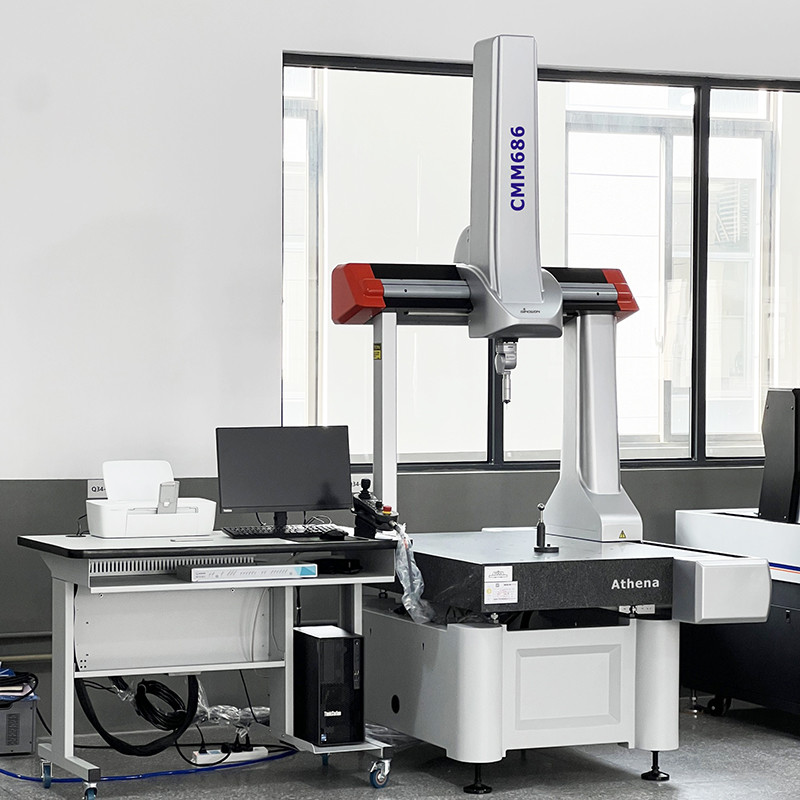

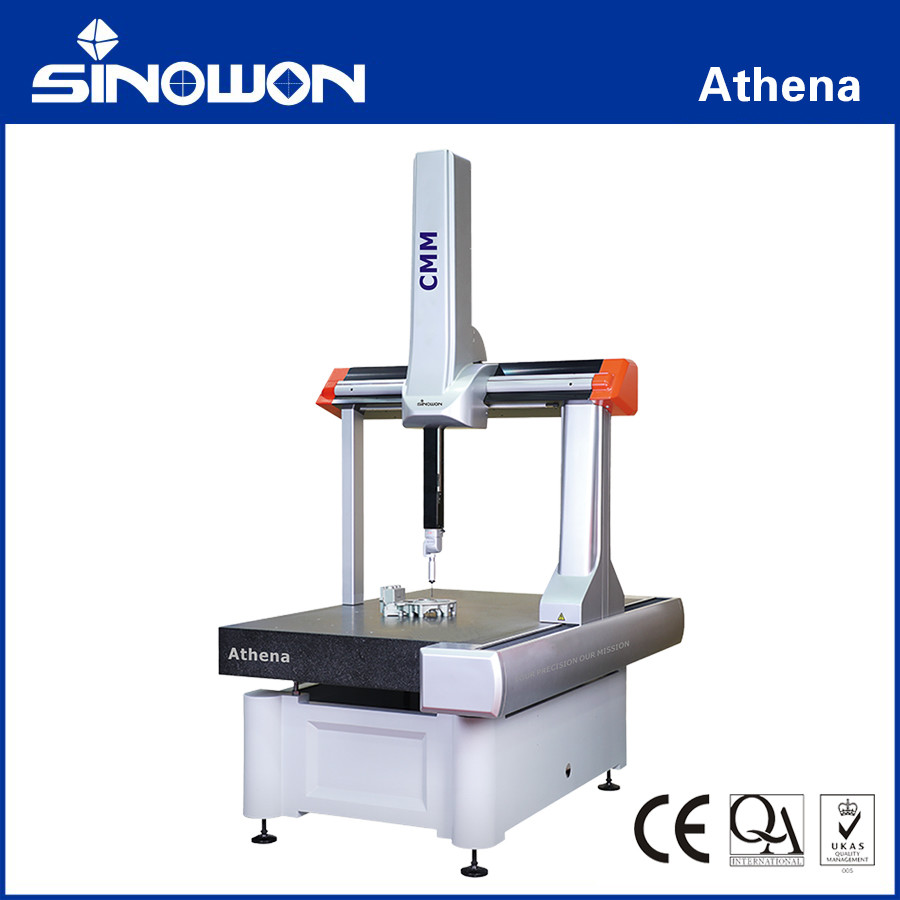

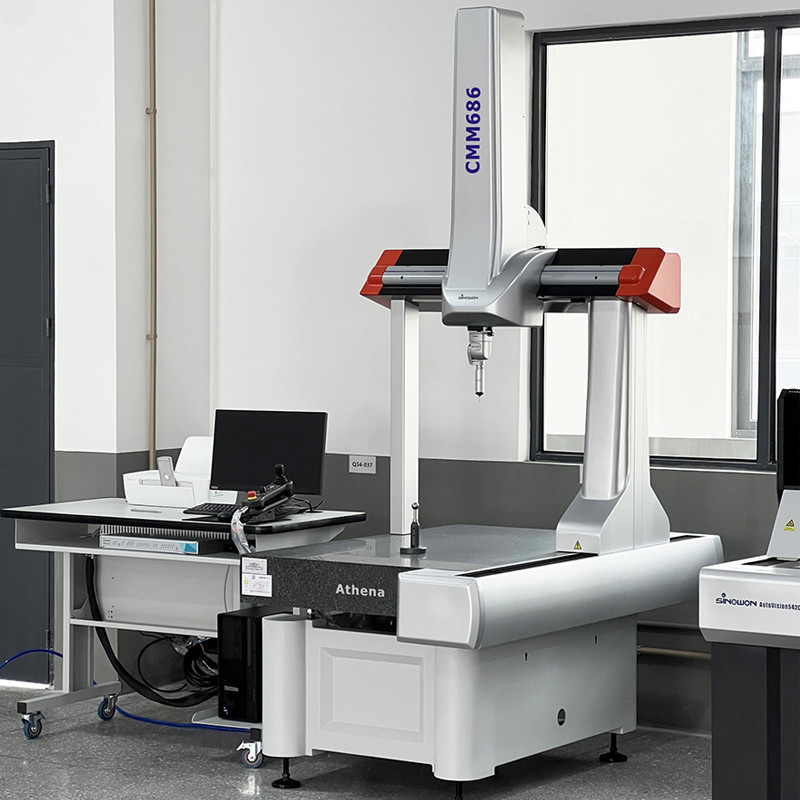

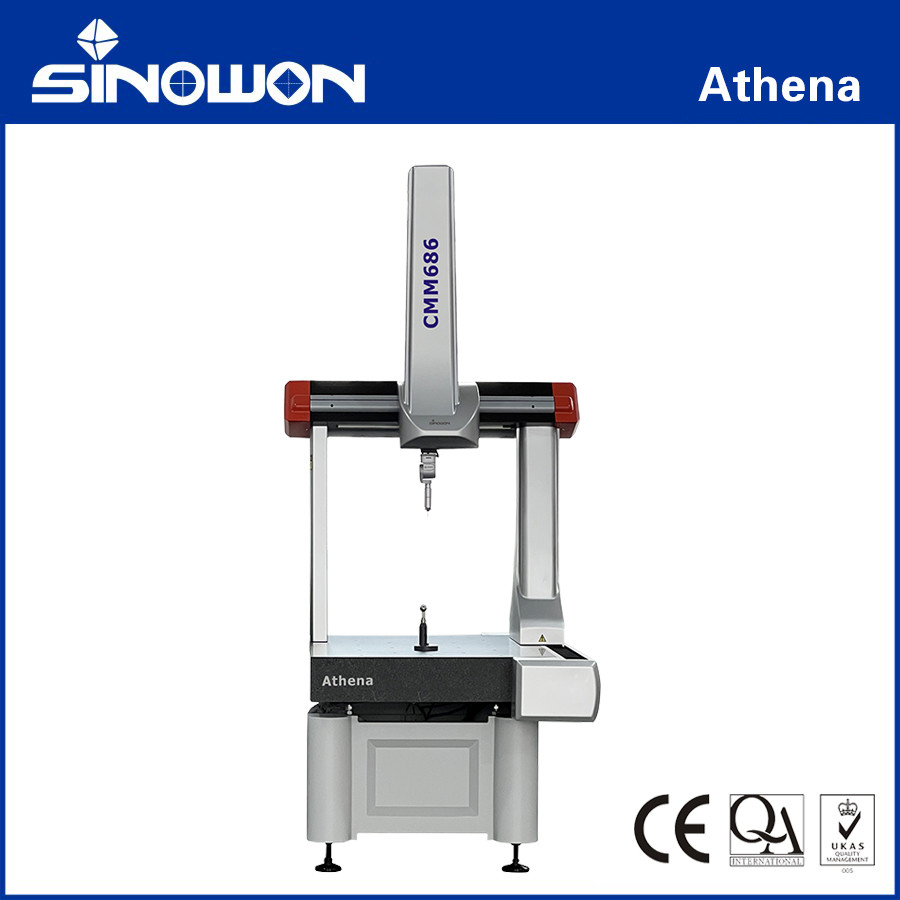

دستگاه اندازه گیری مختصات Athena سری

توضیحات محصول

دستگاه اندازه گیری مختصات آتنا Sعلف ها

معرفی محصول:

از نظر ساختار اصلی ماشین، آتنا دارای ساخت تمام آلومینیوم است و از تکنیک های CAD جامع، از جمله تجزیه و تحلیل عناصر محدود (FEA) و تجزیه و تحلیل ماژول استفاده می کند.با نتیجه بهبود حرارتی، ثبات ابعادی / چرخش و هندسی و کاهش انحراف ساختاری و اثرات لرزش و تغییرات حرارتی بر عملکرد اندازه گیری.طراحی حمل هوا در اطراف محور حرکت حرکتی محور را بهینه می کندبنابراین، کل سیستم برای تکرار پذیری اندازه گیری بهینه و سازگاری سیستم طولانی مدت مشخص می شود.

مشخصات محصول:

این ساختار بهترین راه حل برای کاهش وزن و بهبود ثبات و سفتی قطب اصلی است.بنابراین می تواند عملکرد CMM را به شدت بهبود بخشد.
تمام محورهای ماشین ◄ حالت انتقال کمربند زمان بندی است که ساختار فشرده و ضد لغز آن را به سرعت بالا، سر و صدا کم و نگهداری آسان می کند.
تعادل پنوماتیک ((قابل تنظیم) برای محور Z، که باعث می شود محور Z به طور پایدار کار کند، با ترمز خودکار در حالت اضطراری و CMM را در امنیت نگه دارد.
موتورهای محرک از راه دور برای تنظیم سریع تر، جرم متحرک را کاهش می دهند؛ گرمای دور از قاب ماشین را از بین می برند.
مجهز به نرم افزار اندازه گیری قدرتمند است که هیچ کس دیگری نیست، EXPLORER می تواند هر اندازه گیری و آزمایش معمول کارگاه را انجام دهد.
سرین می تواند راه حل یکپارچه حرفه ای از جمله پایه، خنک کننده، اتاق تهویه مطبوع، سیستم بارگذاری و تخلیه و غیره را ارائه دهد.

مشخصات:

مدل	حداکثر خطای مجاز MPE ((μm) ، L ((mm) ، (ISO10360-2)							3D Max سرعت (mm/s)	حداکثر سرعت 3D (mm/s2)
	HP-TMe		HP-THDe		HP-S-X1
	MPEE	MPEP	MPEE	MPEP	MPEE	MPEP	MPETHP/T
آتنه 564	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
آتنه 686	2.3+L/300	2.5	2.1+L/300	2.3	1.9+L/300	2.1	3.0/68	520	1730
آتنا 8106	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
آتنا 8126	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
آتنا 8156	2.4+L/300	2.6	2.2+L/300	2.5	2.0+L/300	2.2	3.5/68	520	1730
آتنه 10128	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
آتنا 10158	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
آتنا 10218	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
آتنا 10308	2.6+L/300	2.8	2.4+L/300	2.7	2.3+L/300	2.5	4.0/68	520	1730
آتنا 121510	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
آتنا 122210	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
آتنا 123010	2.9+L/300	3.4	2.7+L/300	3.3	2.6+L/300	3.1	5.0/68	433	1040
آتنا 152210	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
آتنا 153010	3.4+L/300	3.9	3.2+L/300	3.8	3.1+L/300	3.6	5.2/68	433	1040
آتنا 152212	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040
آتنه 153012	3.9+L/300	4.4	3.7+L/300	4.3	3.6+L/300	4.1	5.2/68	433	1040

مدل	دامنه سفر ((ملی متر)			ابعاد ((ملی متر)			نور روز ((ملی متر)			حداکثر وزن قطعه اندازه گیری شده (کیلوگرم)	وزن ماشین (کیلوگرم)
مدل	X	Y	Z	Lx	لائی	Lz	Dx	ديز	Dz1	حداکثر وزن قطعه اندازه گیری شده (کیلوگرم)	وزن ماشین (کیلوگرم)
آتنه 564	500	600	400	1055	1535	2247	634	114	594	300	590
آتنه 686	600	800	600	1150	1735	2630	734	114	794	300	730
آتنا 8106	800	1000	600	1350	1935	2640	934	114	794	500	1074
آتنا 8126	800	1200	600	1350	2135	2640	934	114	794	500	1196
آتنا 8156	800	1500	600	1350	2435	2640	934	114	794	500	1379
آتنه 10128	1000	1200	800	1615	2220	2940	1130	118	940	1300	1785
آتنا 10158	1000	1500	800	1615	2520	2940	1130	118	940	1500	2090
آتنا 10218	1000	2100	800	1615	3120	2950	1130	118	940	1800	2625
آتنا 10308	1000	2980	800	1615	4020	3010	1130	118	940	2000	4400
آتنا 121510	1200	1500	1000	1840	2895	3360	1339	150	1173	1800	3792
آتنا 122210	1200	2200	1000	1840	3595	3410	1339	150	1173	2250	5696
آتنا 123010	1200	3000	1000	1840	4395	3440	1339	150	1173	2250	7637
آتنا 152210	1500	2200	1000	2140	3595	3410	1639	150	1173	2250	6730
آتنا 153010	1500	3000	1000	2140	4395	3440	1639	150	1173	2250	9046
آتنا 152212	1500	2200	1200	2140	3595	3810	1639	150	1373	2250	6760
آتنه 153012	1500	3000	1200	2140	4395	3840	1639	150	1373	2250	9076

پیکربندی سُند برای آزمایش عملکرد:

HP-TMe/HP-THDe: اندازه گیری نیروی استاندارد، سنج 10mm طول دارد، قطر نوک 4mm است.

HP-S-X1:HP-S-X1S/HP-S-X1H/HP-S-X1C، سنجه 50mm طول دارد، قطر نوک 5mm است.

معیارهای عملکرد در شرایط زیر معتبر هستند:

دمای محیط استاندارد: 18-22°C

تغییرات دمای محیط: 1°C/h - 2°C/24h

گرادیان درجه حرارت: 1°C/m

رطوبت نسبی: 25 تا 75 درصد

RationalDMIS2نرم افزار اندازه گیری:

این است که به دست آورده است ANSI، ISO، GB، PTB استاندارد گواهینامه، همیشه با استانداردهای پیشرفته و مفاهیم طراحی پیشرفته هماهنگ،و به طور کامل از پروتکل کنترل بین المللی محبوب I++ پشتیبانی می کند.این دارای یک رابط نرم افزاری کاربر پسند و ساده است ، عملکرد سریع کشیدن و رها کردن منحصر به فرد ، و اتصال یکپارچه با داده های CAD. 100% تجسم گرافیکی از اندازه گیری تا گزارش خروجی ،که یک راه حل اندازه گیری کامل برای شرکت ها فراهم می کند.

نرم افزار DMIS منطقی، ماژول های CAD، دیواره نازک و اسکن را برای پاسخگویی به نیازهای فزاینده مشتریان ما ادغام می کند.

ویژگی های DMIS منطقی:

● پشتیبانی از IGES، STEP، DXF، STL، XYZ و سایر فرمت ها؛

● از CATIA، UG، PRO-E، Solidworks، Parasolid رابط خواندن مستقیم پشتیبانی می کند؛

● تشخیص هوشمند: شبیه سازی در زمان واقعی مسیر تشخیص، بهینه سازی خودکار مسیر تشخیص؛

● محاسبه کامل و سریع تحمل: مطابق با GB، ISO، Y14.5، ANSI، DIN، AGMA و سایر استانداردها؛

● خروجی گزارش های متنوع؛ پشتیبانی از HTML، اکسل، PDF، OUT، فرمت TXT؛

● ماژول های ویژه فراوان: تجزیه و تحلیل آماری SPC، تصویر کامپوزیت CCD، اسکن لیزر خطی، تجزیه و تحلیل تیغه، تجزیه و تحلیل دنده های cylindrical involute، تجزیه و تحلیل کام، برنامه نویسی شبکه، گزارش شبکه

● الگوریتم اصلی توسط موسسه فیزیک-تکنولوژیکی آلمان (PTB) تأیید شده است.
